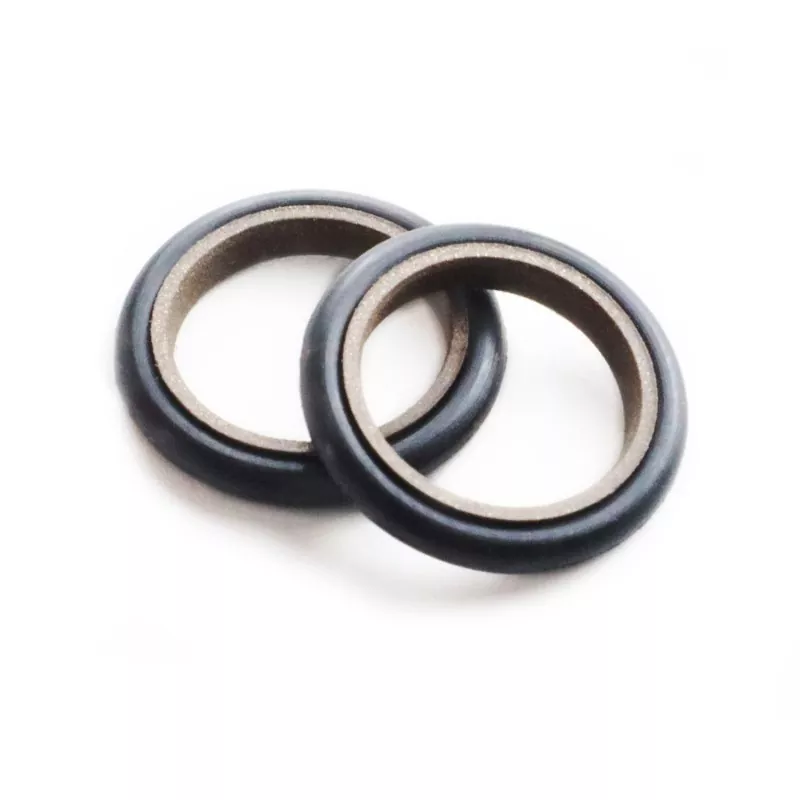

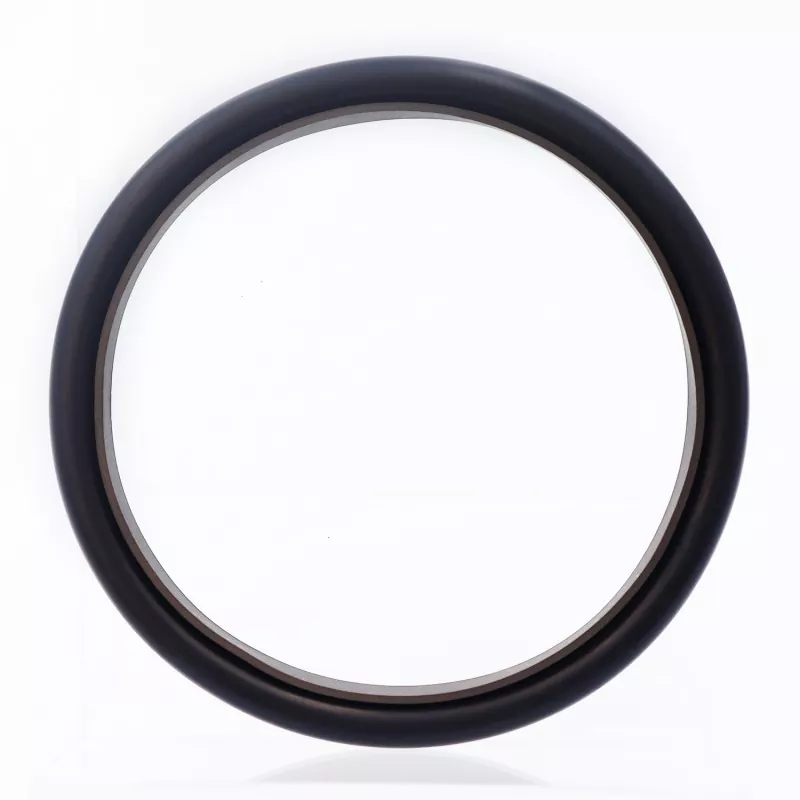

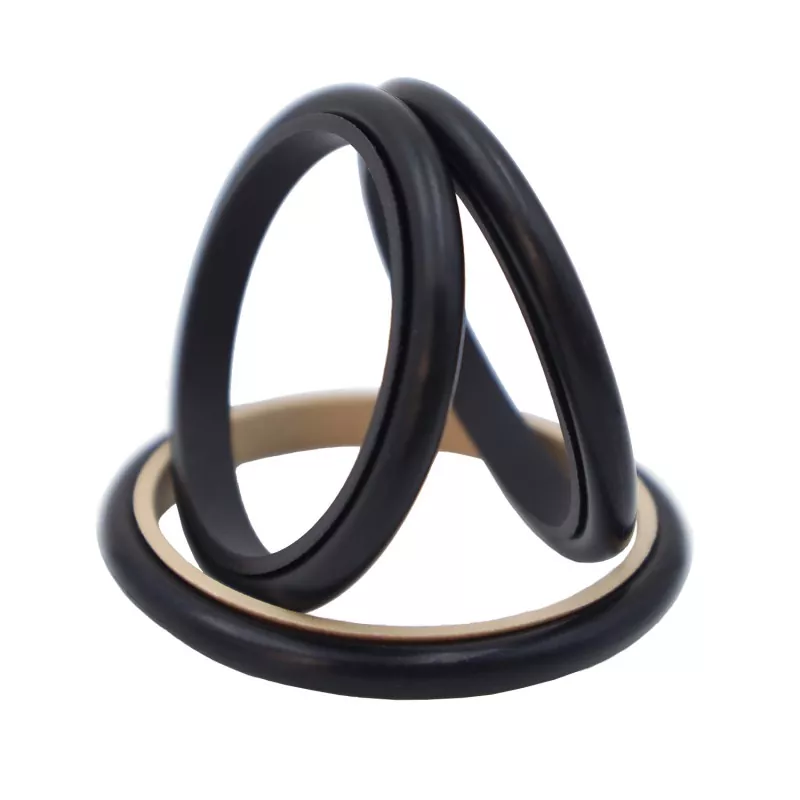

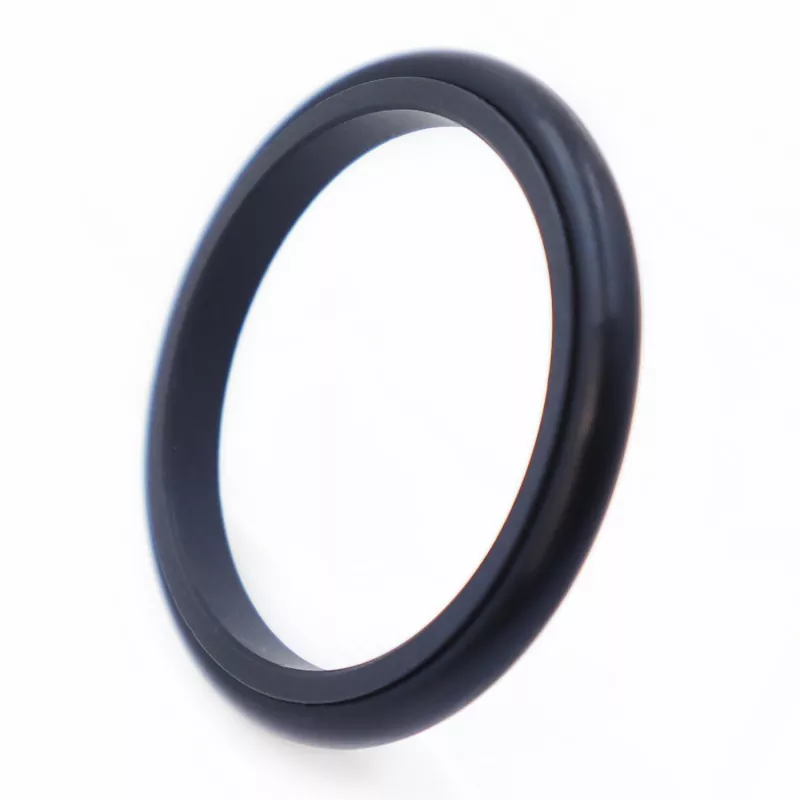

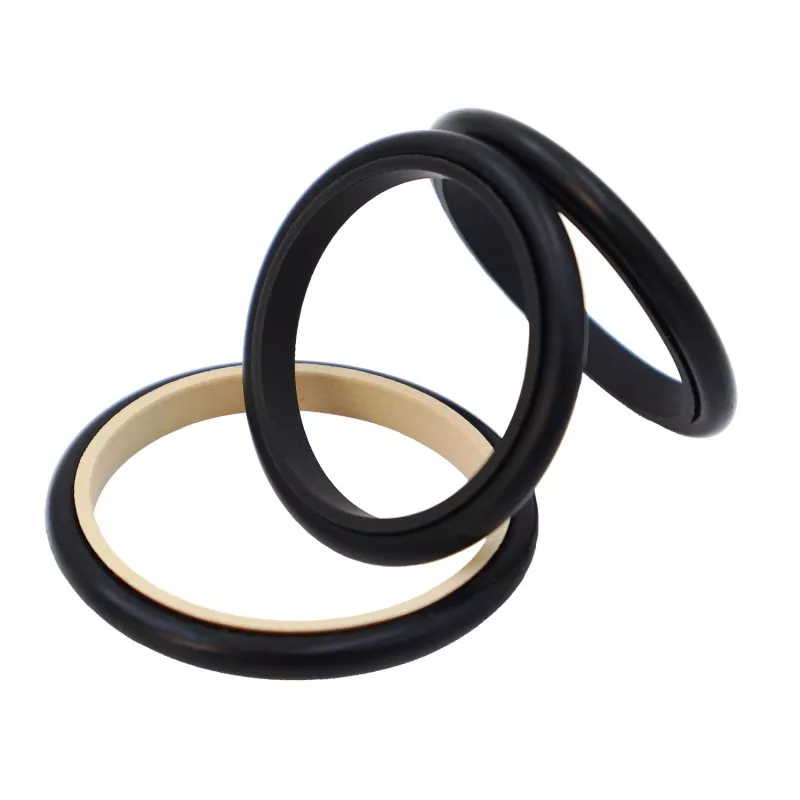

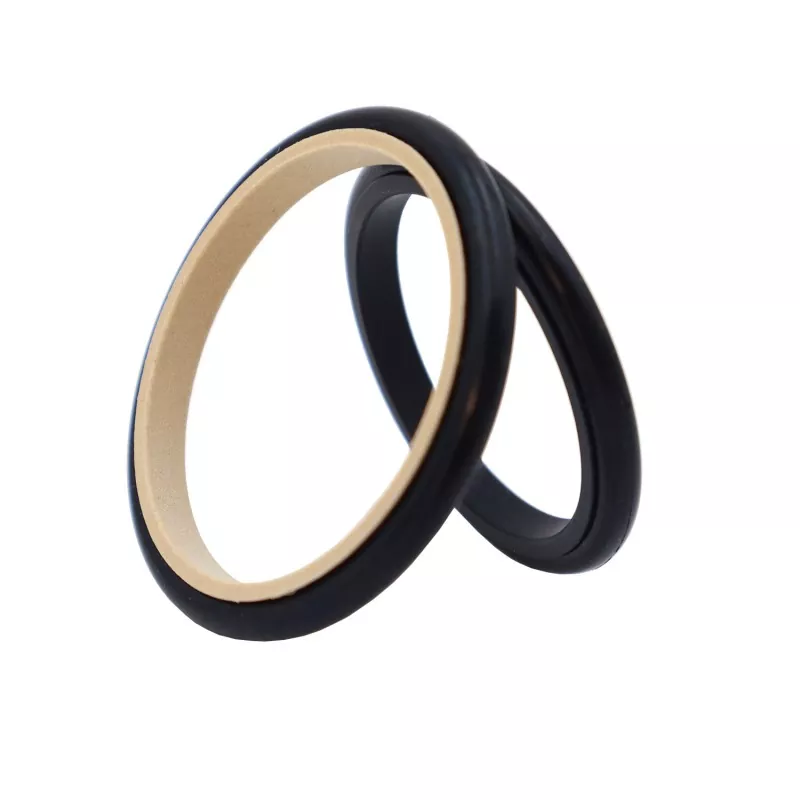

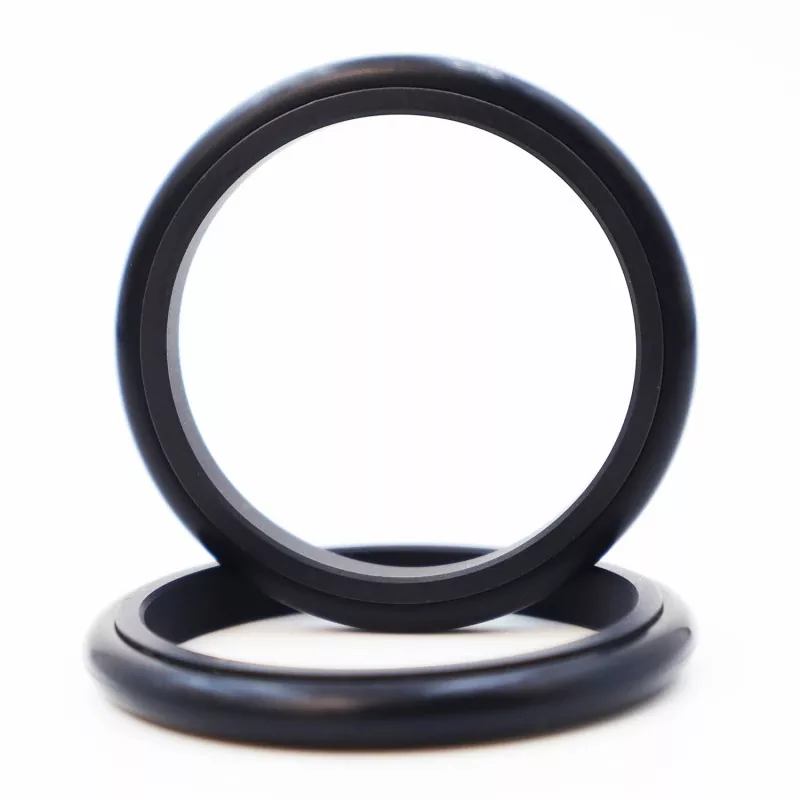

Dangtelio kombinuotas sandariklis susideda iš PTFE dangtelio formos sandarinimo žiedo ir guminio sandarinimo žiedo, skirto dvikrypčiui slėgio sandarinimui hidrauliniuose ir pneumatiniuose slenkamuosiuose įrenginiuose. O formos žiedas suteikia radialinę jėgą ir kompensuoja sandariklio žiedo susidėvėjimą; sandarinimo žiedas turi plonų lūpų dizainą, kuris suteikia puikias tolesnio veikimo kompensavimo galimybes, todėl užtikrina puikų sandarinimo efektyvumą. Jis suderinamas su standartiniais GB1235 O žiedo grioveliais. Jei strypų skersmuo yra mažesnis nei 30 mm, turėtų būti naudojamas padalintas (atviras) griovelis.
Šis sandariklis tinka tiek hidraulinėms, tiek pneumatinėms darbo sąlygoms ir palaiko dvikryptį slėgio sandarinimą. Jis pasižymi tokiais pranašumais kaip maža trintis, minimalus atsparumas lūžimui, sklandus veikimas be slydimo, tinkamumas tepimui be alyvos ir ilgas tarnavimo laikas. Jis reikalauja minimalios montavimo vietos ir leidžia lengvai išardyti bei prižiūrėti.
Pastaba apie pasirinkimą: Jei strypų skersmuo yra 30 mm arba mažesnis, montavimui rekomenduojama naudoti padalinto tipo (atvirą) griovelį.
1. Tinka tiek hidrauliniams, tiek pneumatiniams darbams; palaiko dvikryptį slėgio sandarinimą.
2. Maža trintis, minimalus pasipriešinimas atitrūkimui ir sklandus judėjimas; vienoda dinaminė ir statinė trintis; jokio slydimo.
3. Ilgas tarnavimo laikas; tinka tepimui be alyvos.
4. Kompaktiškas dizainas; lengvas montavimas ir priežiūra.
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis (m/s) |
Žiniasklaida |
|
≤20 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Mineralinė hidraulinė alyva, ugniai atsparūs skysčiai (HFA/HFB), dujos ir kt. |
|
-20 iki +180 (su FKM O žiedu) |
1. Medžiagos, skirtos pridedamam O žiedui: R01 nitrilo kaučiukas (NBR), R02 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE3; alternatyvios medžiagos yra PTFE1, PTFE2 ir PTFE4.
Užsakymo modelis: RC13-80-PTFE3-R01 arba SPNC-80-PTFE3-R01
RC13/SPNC – 80 modelis – veleno skersmuo dPTFE3 – PTFE medžiagos kodas R01 – sandarinimo žiedo medžiagos kodas
Gaminiai gali būti gaminami bet kokio dydžio, nurodyto specifikacijų lentelėje.
|

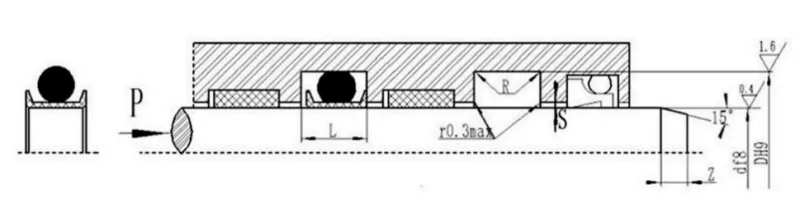

Veleno skersmens diapazonas d f8 |
Griovelio skersmuo D H9 |
Griovelio plotis L+0,2 |
Kampo spindulys Rmax |
Radialinis tarpas Smax |
Chafer Zmin |
O-žiedo vielos skersmuo d0 |
|
|
Hidraulinėms reikmėms |
Mažos trinties pneumatiniams ir hidrauliniams įrenginiams |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10-22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22-50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48-150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150-1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
