Kaip gamintojas, kurio specializacija yra aukšto slėgio sandarikliai, „Ruichen Sealing“ siūlo „Kodės tipo kombinuotą sandariklį“. Sandarinimo žiedas turi plonų lūpų struktūrą, kuri suteikia puikias dinaminio kompensavimo galimybes. Jo unikalus pėdelės formos sandarinimo paviršius, kuriame yra pleišto formos griovelis, padidina atsparumą užteršimui ir sumažina trintį; ši specializuota konstrukcija žymiai padidina atsparumą slėgiui, todėl tinka aukšto ir itin aukšto slėgio darbams. Pastaba: Šis sandariklis netinka montuoti uždaruose grioveliuose.
Laukiame inžinerinės įrangos pirkėjų užklausų dėl pasirinkimo ir masinių užsakymų.

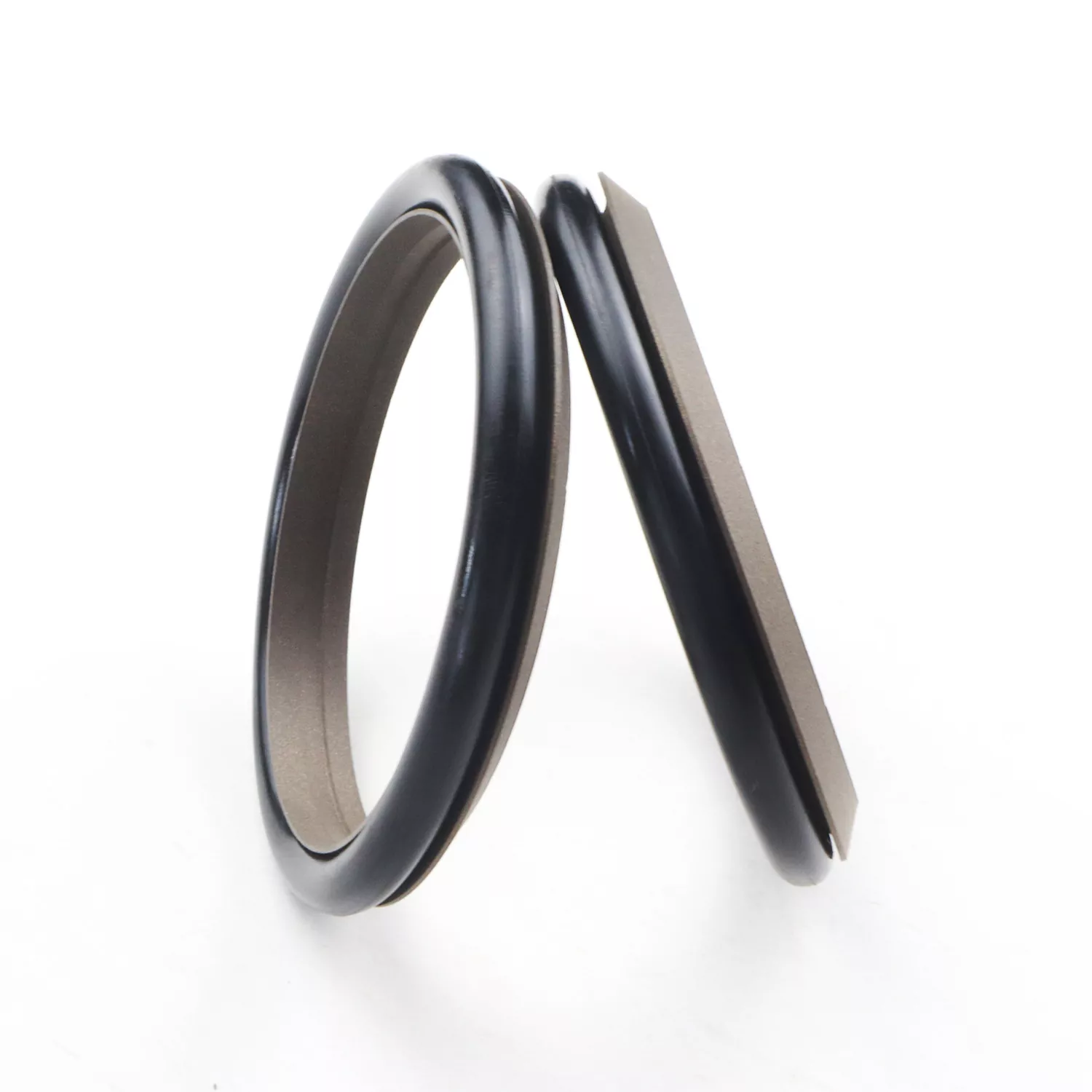

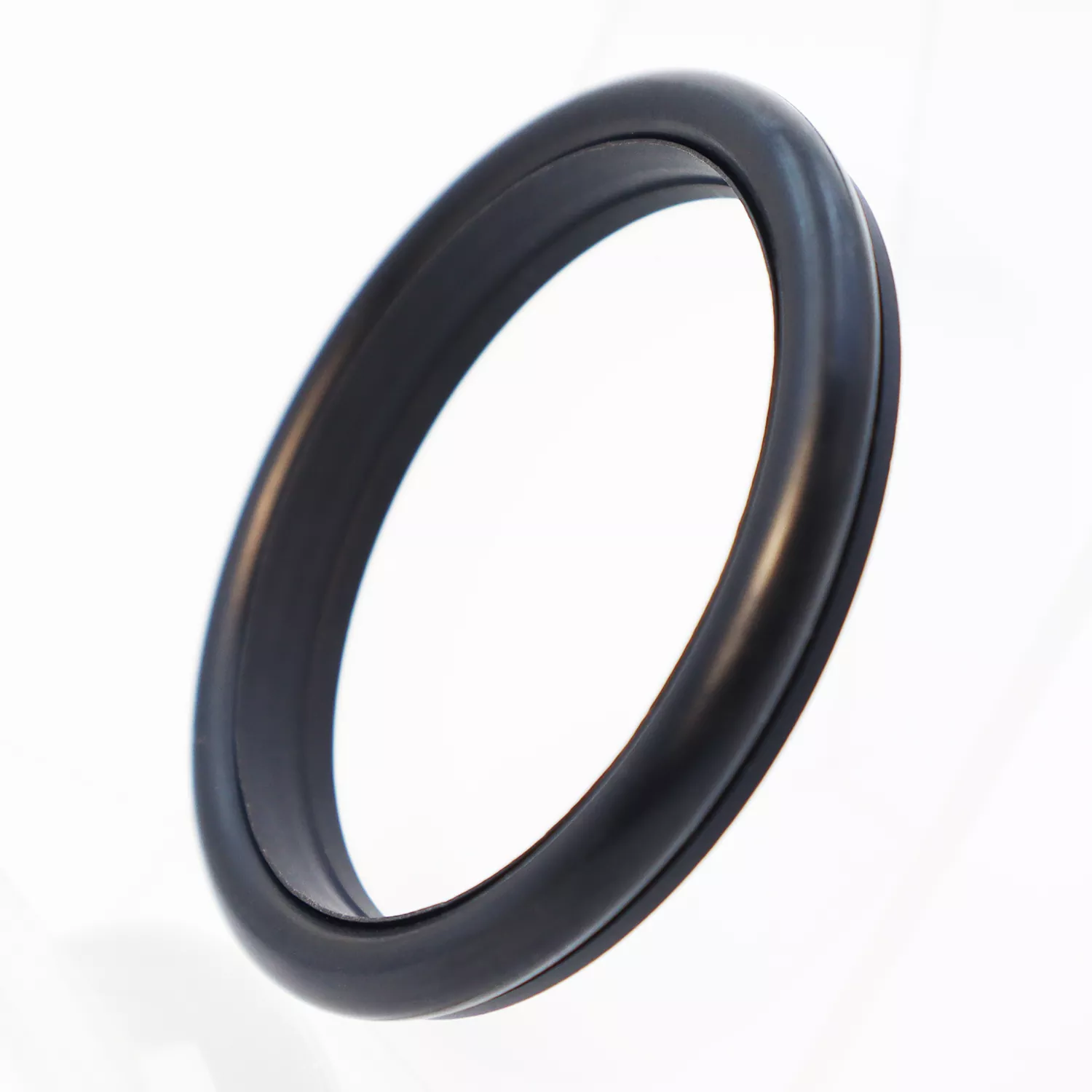

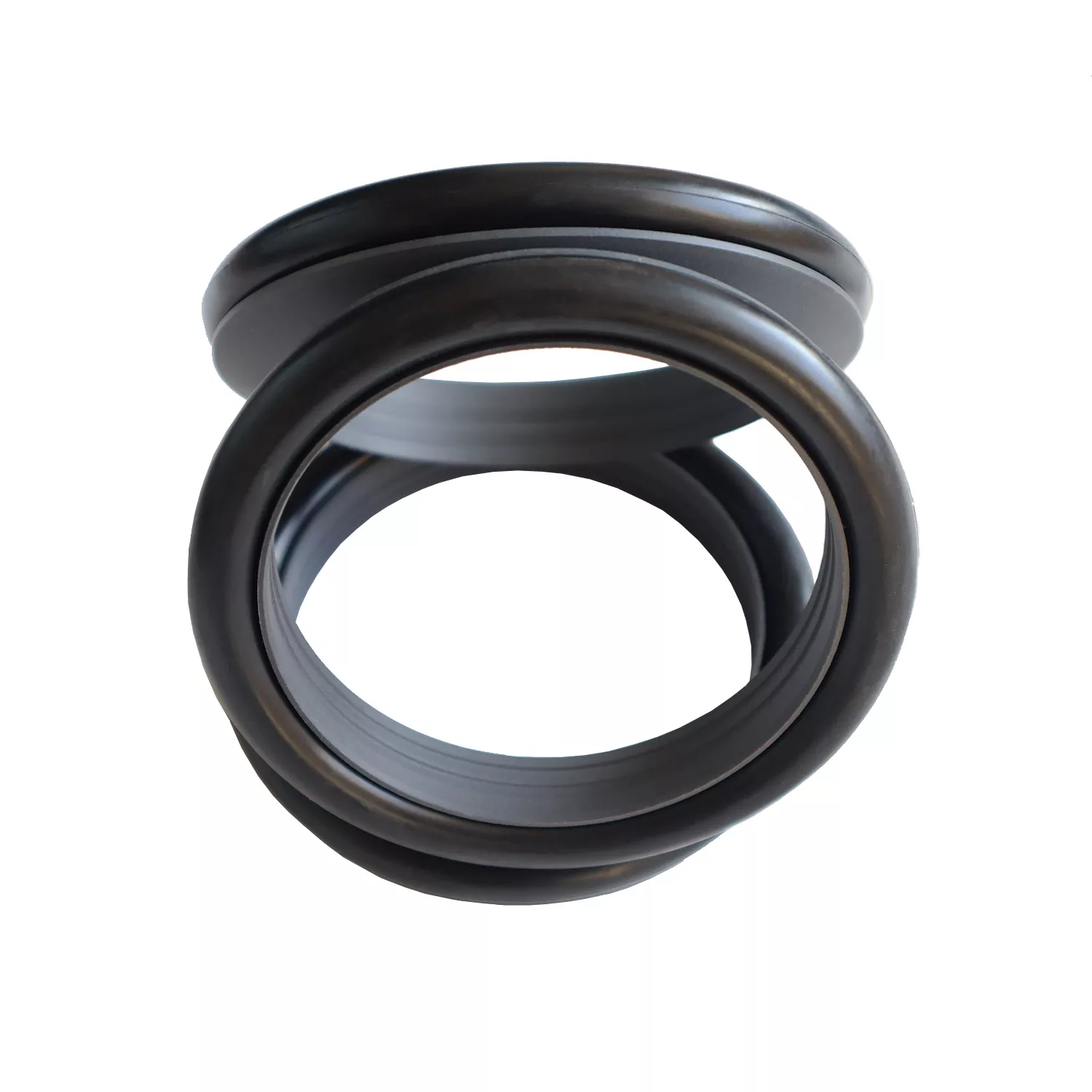

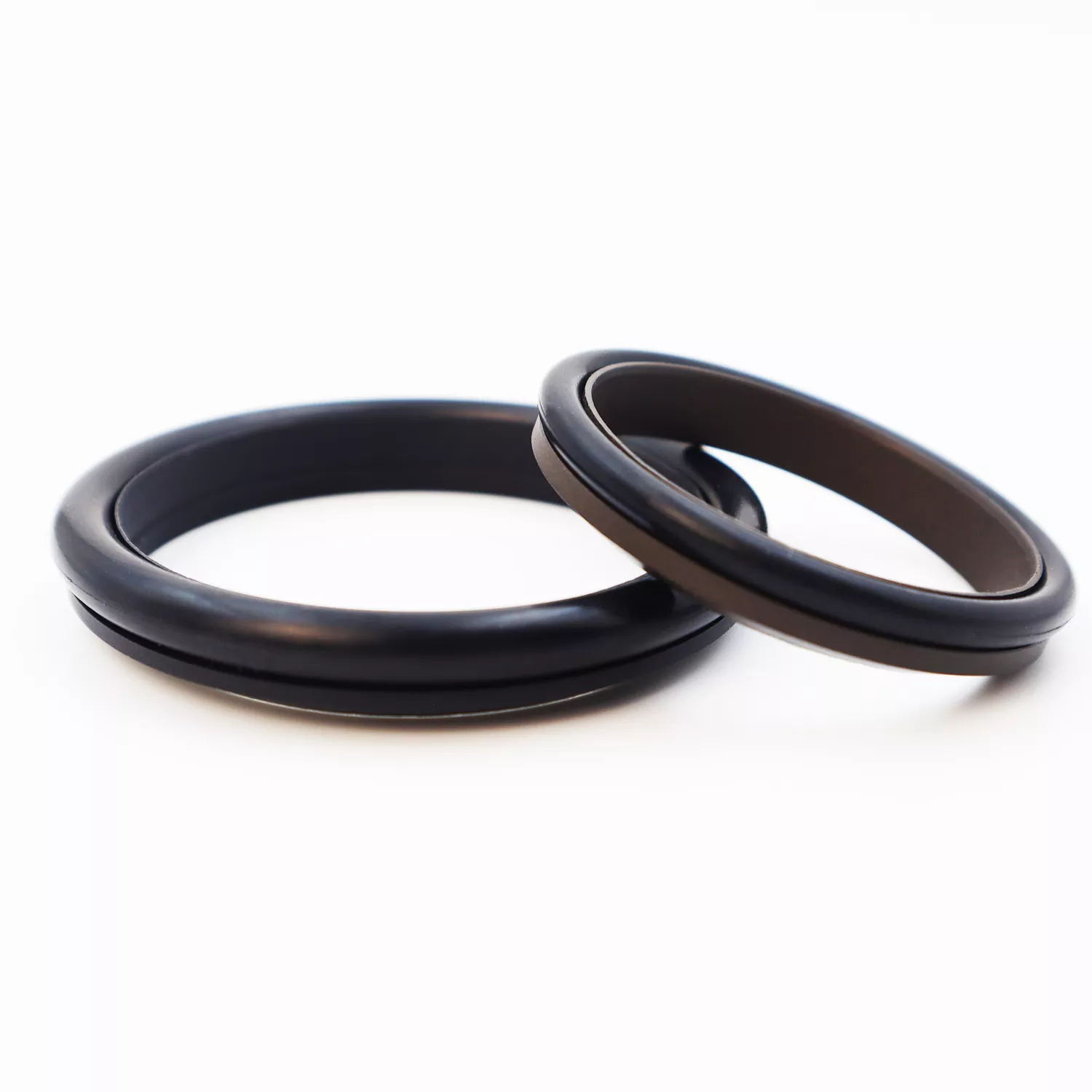

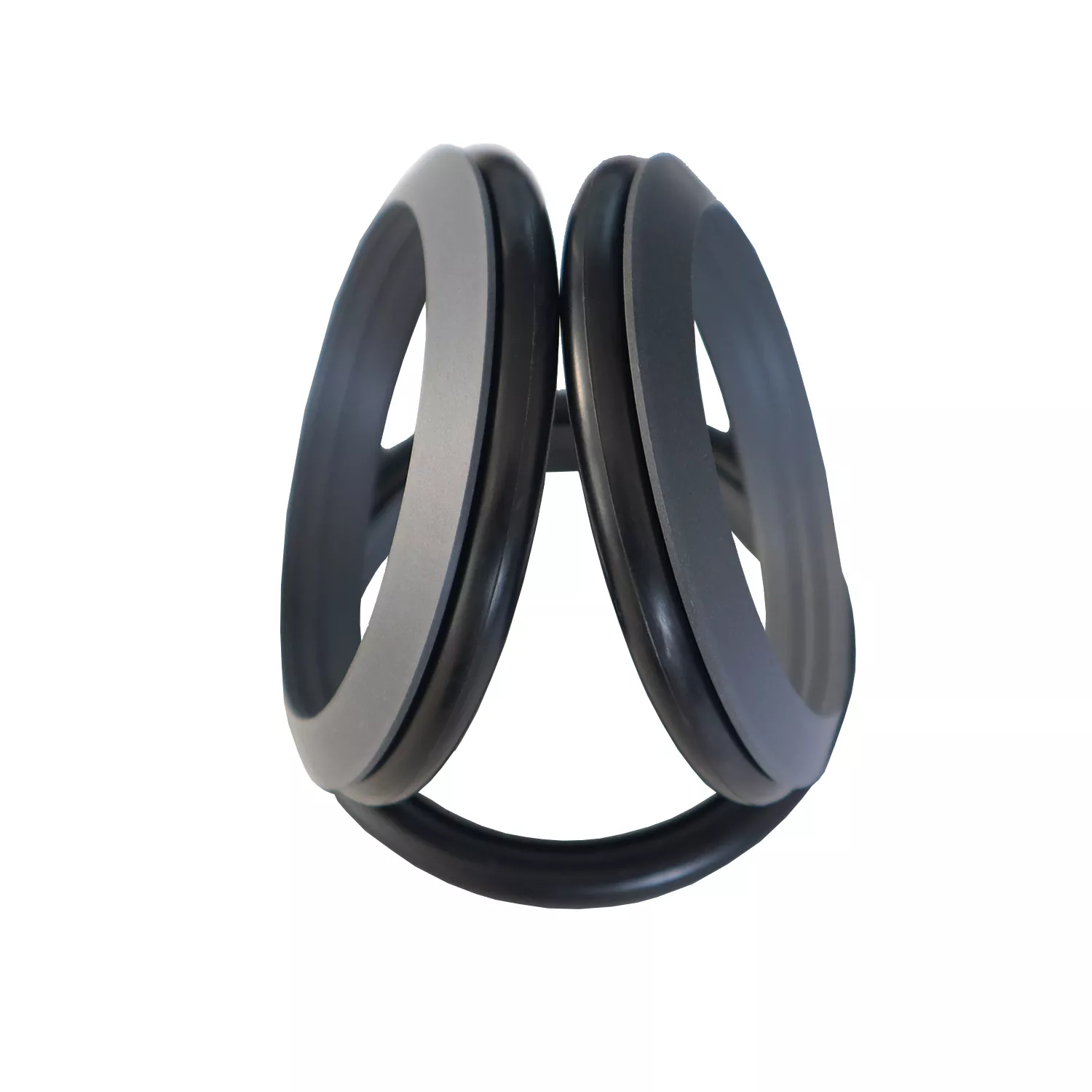

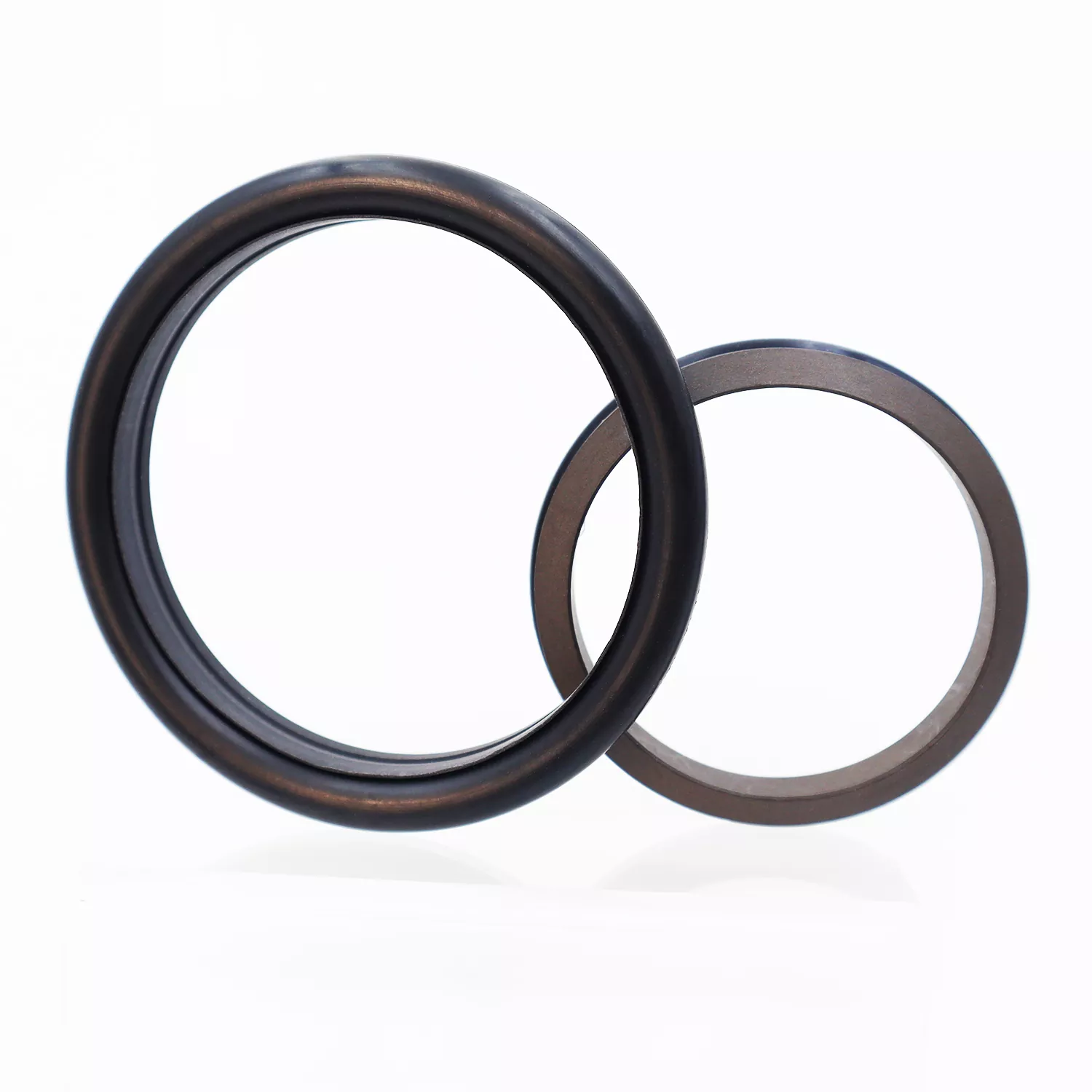

Kojos tipo kombinuotas sandariklis susideda iš pėdelės formos sandarinimo žiedo (pagaminto iš PTFE arba PTFE kompozitų), suporuoto su guminiu O-žiedu; jis skirtas vienpusio veikimo sandarinimui hidrauliniuose ir pneumatiniuose stūmoklinio judėjimo įrenginiuose.
Jis skirstomas į RC03 serijas ir RC04 serijas (kurioje naudojami GB1235 serijos O žiedai), remiantis pridedamu O žiedu. Sandarinimo žiedas pasižymi plonu sluoksniu, kuris užtikrina puikų dinaminį kompensavimą ir užtikrina puikų sandarinimo efektyvumą. Pleišto formos griovelis pėdos formos sandarinimo paviršiuje pagerina sandarinimo vientisumą ir atsparumą užteršimui, kartu sumažinant trintį. Struktūrinė konstrukcija taip pat pagerina sandariklio slėgio valdymo galimybes. Paprastai jo negalima montuoti uždaruose grioveliuose.
1. Tinka tiek hidrauliniams, tiek pneumatiniams darbams
2. Puikus sandarinimo efektyvumas tiek aukšto, tiek žemo slėgio aplinkoje
3. Maža trintis; minimalus pasipriešinimas paleidimui ir sklandus judėjimas; vienoda dinaminė ir statinė trintis; jokio slydimo efekto
4. Ilgas tarnavimo laikas; tinka tepimui be alyvos
5. Gali patenkinti aukšto slėgio ir itin aukšto slėgio sandarinimo reikalavimus
Ribinės vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis (m/s) |
Žiniasklaida |
|
≤100 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Hidraulinė alyva, ugniai atsparūs skysčiai (HFA/HFB), dujos ir kt. |
|
-20 iki +180 (su FKM O žiedu) |
1. Suderinamos sandarinimo žiedo medžiagos: RO1 nitrilo kaučiukas (NBR), RO2 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE3; kitos galimos parinktys apima PTFE2, PTFE4 ir kitas aukštos kokybės medžiagas.

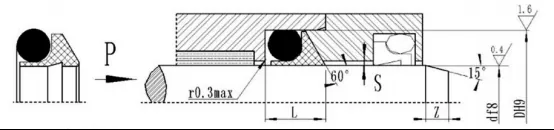

Užsakymo modelis: RC03-80x89x10-PTFE3-R01
Modelis – strypo skersmuo x griovelio skersmuo x griovelio plotis PTFE3 – modifikuotas PTFE medžiagos kodas R01 – sandarinimo žiedo medžiagos kodas
Gaminiai gali būti gaminami bet kokio dydžio, nurodyto specifikacijų lentelėje.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40 ~ 108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109 ~ 670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671–999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000–1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Pastabos: 1. Jei slėgis >60 MPa, sandariklio pagrindo srityje naudokite H8/f8 tvirtinimo nuokrypį; ypač aukšto slėgio sandarinimui, Smax < 0,05.
2. Jei reikalinga uždarų griovelių konstrukcija, kreipkitės į biurą.
Suderinamas su GB1235 O žiedais; gali būti gaminami bet kokio dydžio gaminiai, nurodyti specifikacijų lentelėje.
|
