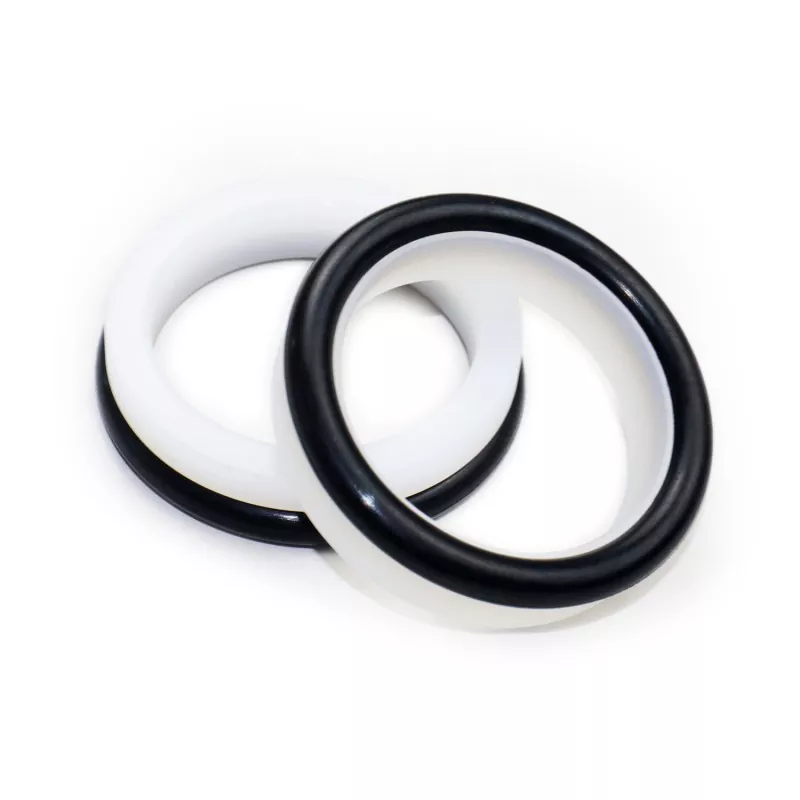

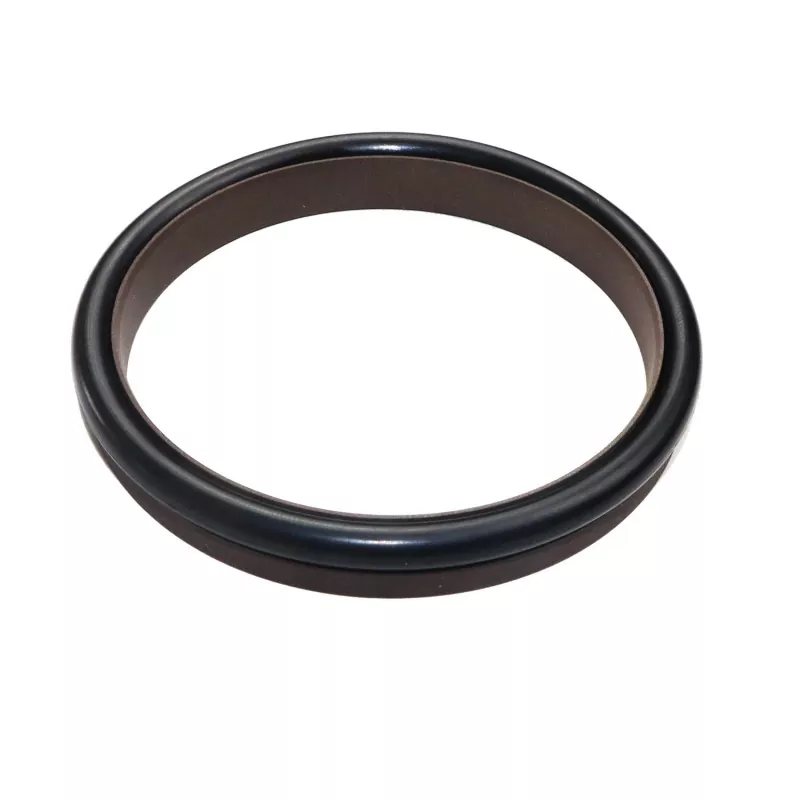

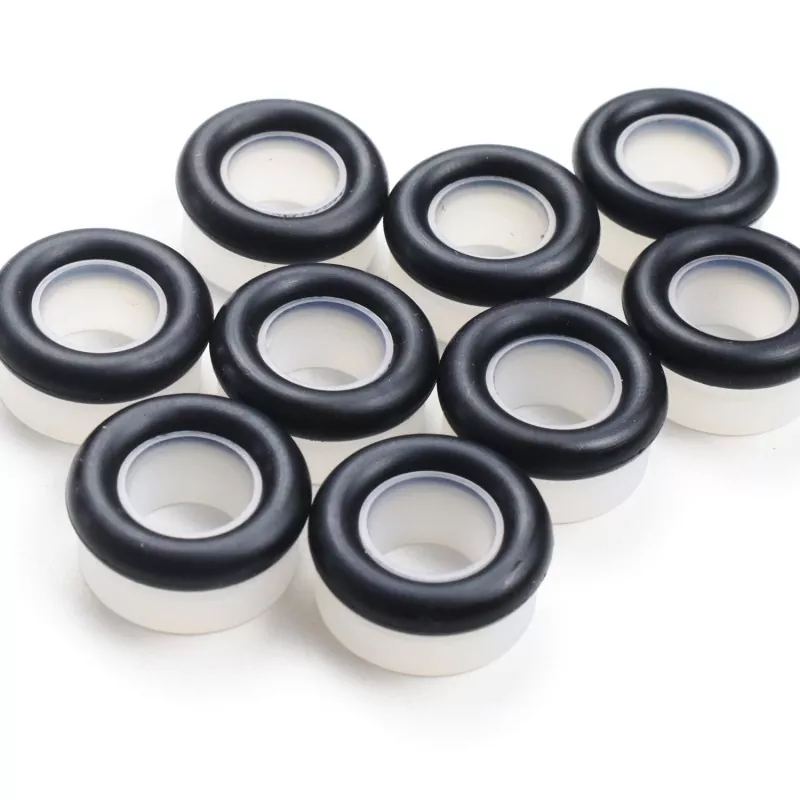

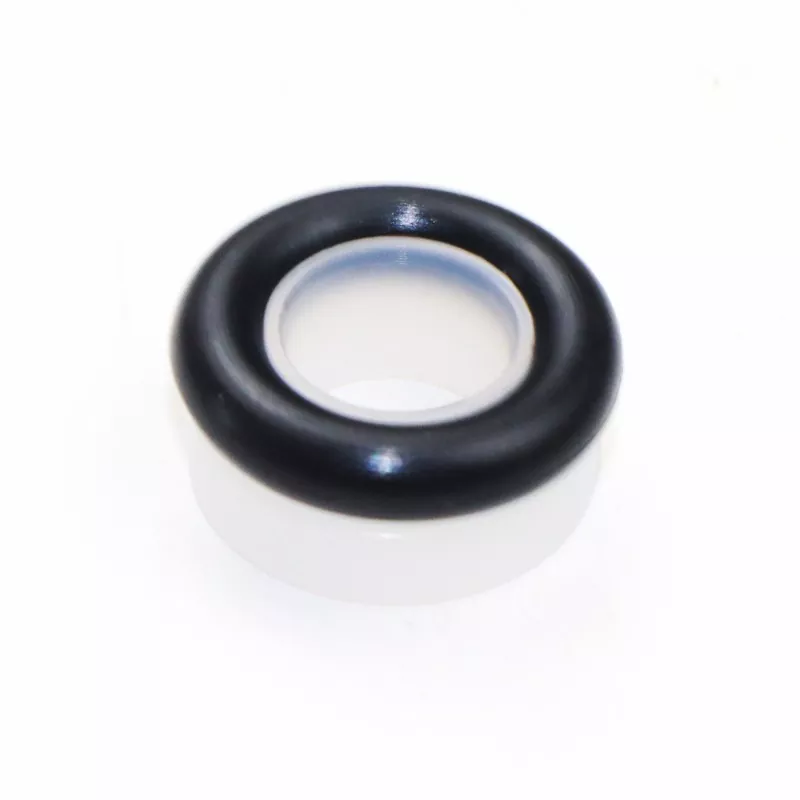

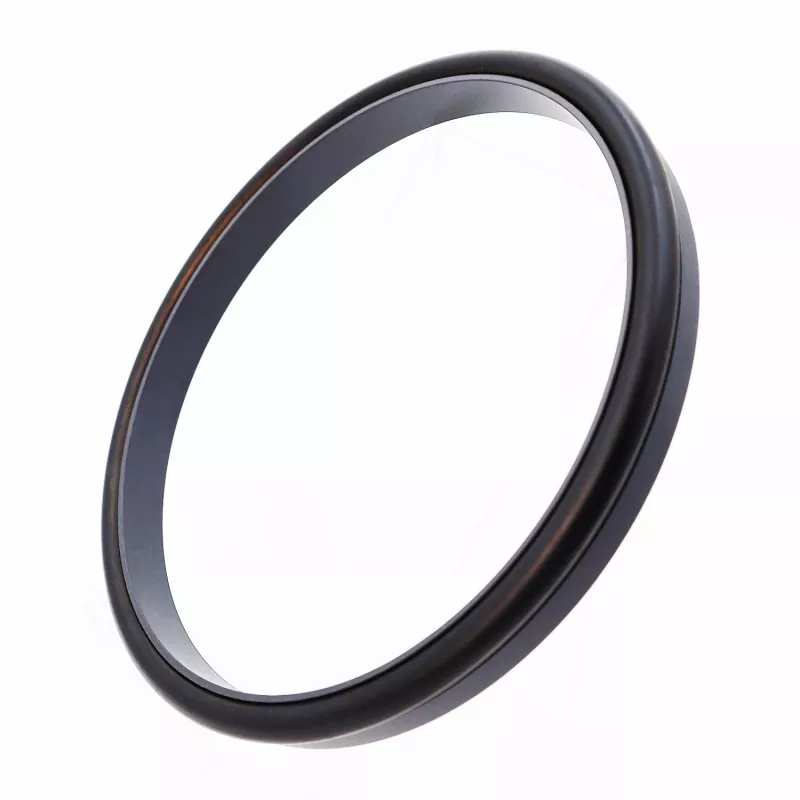

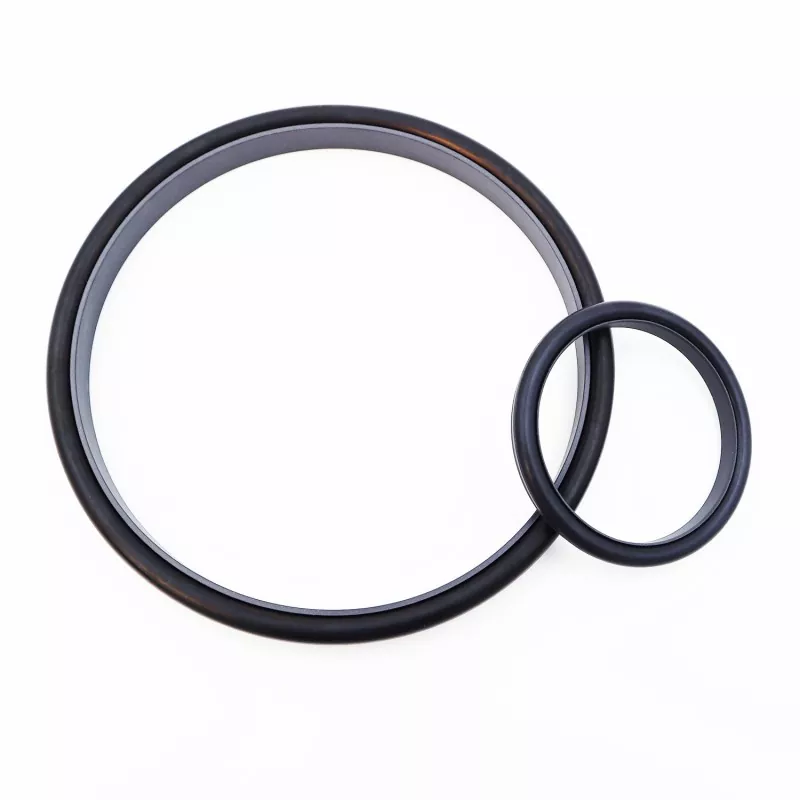

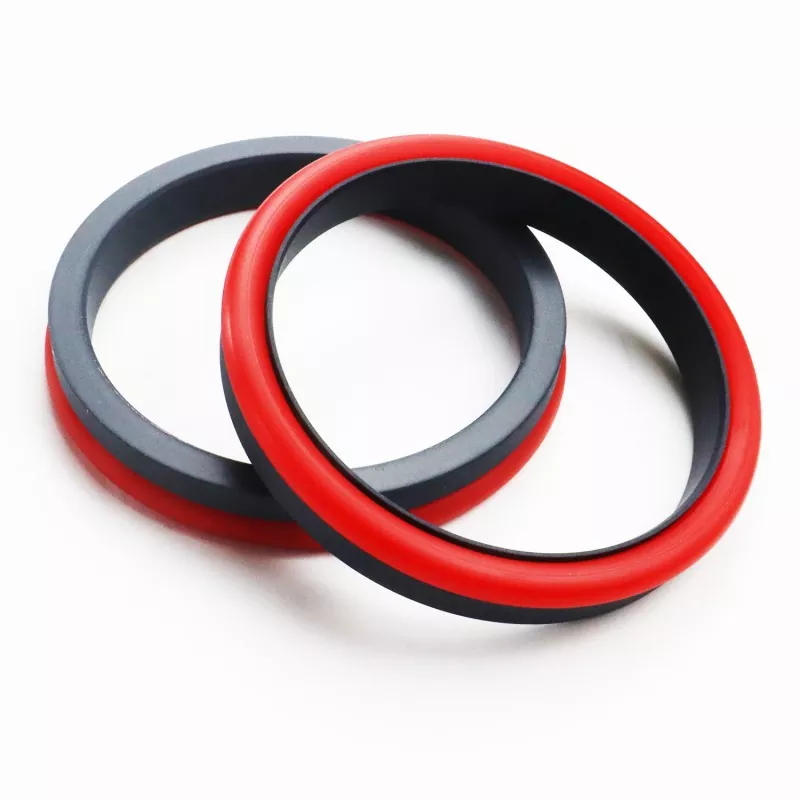

Sustiprintas stačiakampis kombinuotas sandariklis (itin aukšto slėgio / hidraulinio slėgio sandariklis) susideda iš sustiprinto stačiakampio sandarinimo žiedo, pagaminto iš PTFE ir jo sudėtinių medžiagų, ir sandarinimo žiedo. Jis tinka vienkrypčiai sandarinimui hidrauliniu stūmoklio judesiu.
Priklausomai nuo naudojamo sandarinimo žiedo tipo, jį galima įsigyti RC08 ir RC09 serijose (suderinama su GB1235 serijos O žiedais). Dėl optimizuoto sandarinimo žiedo storio konstrukcijos jis gerai veikia net esant vandens slėgiui ar kitoms mažo klampumo terpėms.
Sustiprinto sandarinimo žiedo konstrukcinė konstrukcija taip pat pagerina sandariklio atsparumą aukštam ir itin aukštam slėgiui. Paprastai jis netinka montuoti uždaruose grioveliuose.
1. Maža trintis, mažas pasipriešinimas paleidimui, sklandus judėjimas, vienoda dinaminė ir statinė trintis, jokio šliaužimo.
2. Ilgas tarnavimo laikas, tinka tepimo sandarinimui be alyvos.
3. Tinka aukšto slėgio, itin aukšto slėgio ir mažo klampumo terpėms, tokioms kaip vanduo, sandarinti.
Ekstremalios vertės neturėtų atsirasti vienu metu.
|
Slėgis (MPa) |
Temperatūra (°C) |
Greitis (m/s) |
Žiniasklaida |
|
≤200 |
-35 iki +100 (su NBR O žiedu) |
≤6 |
Hidraulinė alyva, ugniai atsparūs skysčiai (HFA/HFB), dujos ir kt. |
|
-20 iki +200 (su FKM O žiedu) |
1. Tinkamos sandarinimo žiedo medžiagos: R01 nitrilo butadieno kaučiukas (NBR), RO2 fluoro kaučiukas (FKM) ir kt.
2. Sandarinimo žiedo medžiaga: standartinė medžiaga PTFE3, kitos pasirenkamos medžiagos yra PTFE2, PTFE4 ir kitos aukštos kokybės medžiagos.

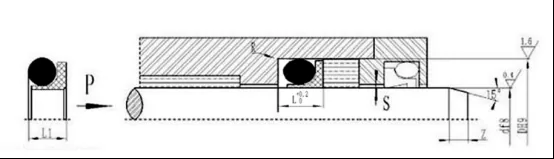

Užsakymo modelis RC08—80x90.2x11.2—PTFE3—R01 Modelio strypo skersmuo x griovelio skersmuo x griovelio plotis - medžiagos kodas
RC08 specifikacijų ir parametrų lentelė
Gali gaminti bet kokio dydžio gaminius, nurodytus specifikacijų lentelėje
|
Standartinis df8 RCO8 |
Lengva apkrova df8 RCO8-Q |
Didelė apkrova df8 RC08-Z |
Griovelio skersmuo D H9 |
Griovelio plotis L+0,2 |
Sandarinimo aukštis L1 |
Suapvalinti kampai Rmax |
Radialinis tarpas Smax |
Chafer Zmin |
O-žiedo vielos skersmuo dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109 ~ 629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109 ~ 629 |
630 ~ 999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630 ~ 999 |
1000 ~ 1599 |
109 ~ 629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥ 1600 |
630 ~ 999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥ 1600 |
-- |
1000 ~ 1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Pastaba:1. Jei reikalinga uždarų griovelių sistema, kreipkitės į mūsų įmonę.
2. Slėgis > 60MPa, šaknies H8/f8 pritaikymo tolerancija, itin aukšto slėgio sandariklis Smax < 0,05.
