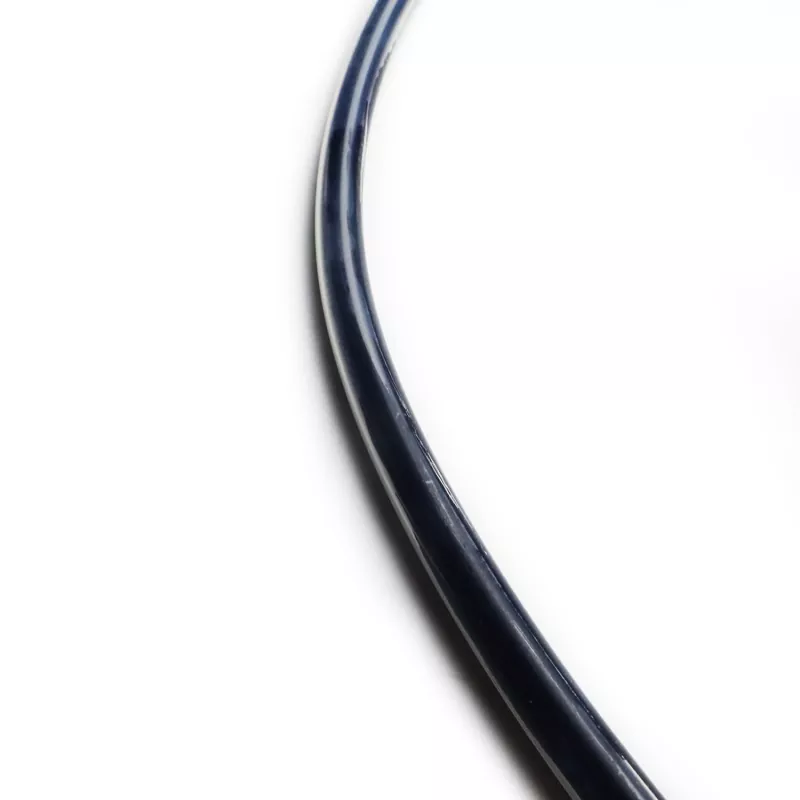

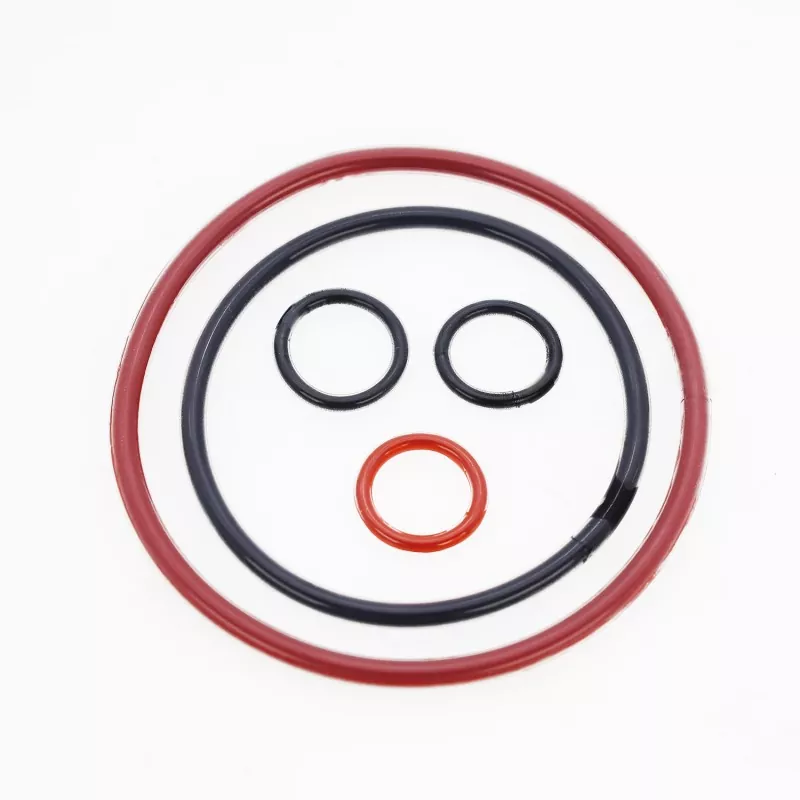

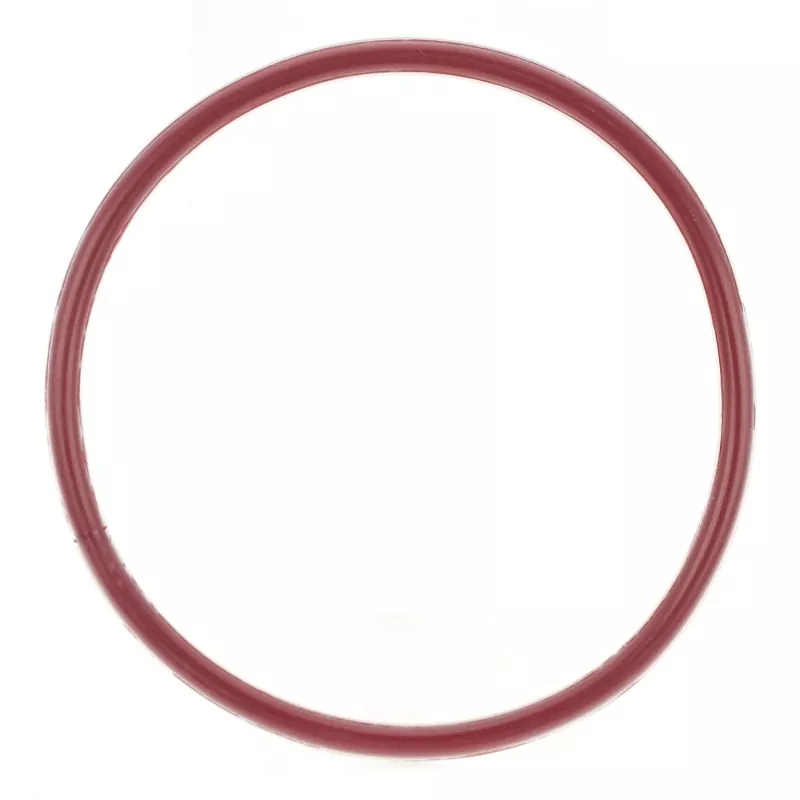

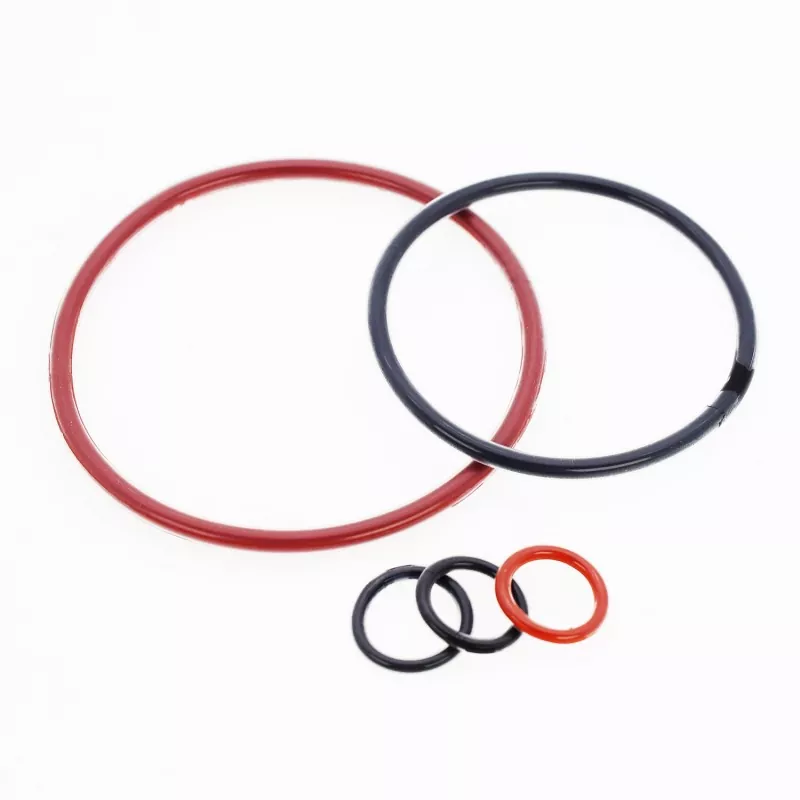

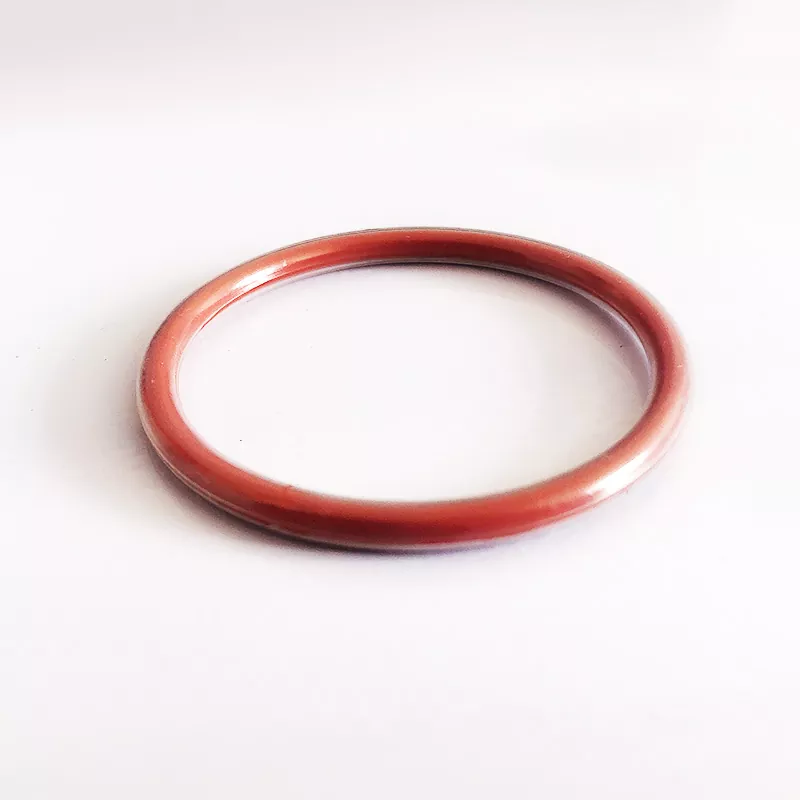

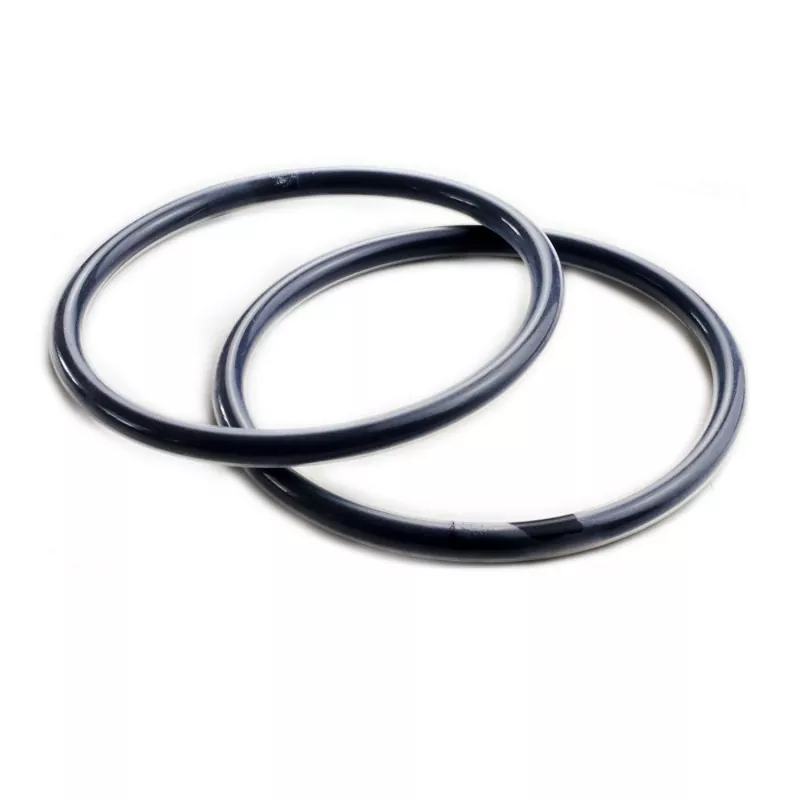

FEP/PFA kapsuliuoti O-žiedai sujungia gumos elastingumą ir sandarumą su teflono cheminiu atsparumu. Jie sudaryti iš silikono arba fluoro gumos šerdies, padengtos palyginti plonu teflono FEP arba teflono PFA sluoksniu.
Šie O-žiedai pasižymi puikiu atsparumu trinčiai, patinimui, aukštam slėgiui ir suspaudimui. Jie užtikrina puikų sandarinimo stabilumą, žymiai sumažina įrangos nuotėkį ir dalių keitimo dažnumą, todėl yra tinkami sandarinti tokiose pramonės šakose kaip gamyba, maisto perdirbimas, farmacija ir aviacija.
Medžiaga: tefloninis FEP ir tefloninis PFA yra chemiškai panašūs, tačiau tefloninis PFA pasižymi geresniu atsparumu aukštai temperatūrai, palyginti su tefloniniu FEP.
Teflono FEP kapsuliavimas: nuo -60°C iki 205°C (trumpalaikis gali atlaikyti 260°C)
Teflono PFA kapsuliavimas: nuo -60°C iki 260°C (trumpalaikis gali atlaikyti 300°C)
1. Išskirtinis cheminis atsparumas; suderinamas su beveik visomis cheminėmis terpėmis
2. Platus darbinės temperatūros diapazonas
3. Geras atsparumas gniuždymui
4. Maža trintis
5. Puikus atsparumas patinimui
6. Atsparumas aukštam slėgiui
7. Puikus sandarinimo patvarumas ir ilgas tarnavimo laikas
Siurbliai ir vožtuvai, reakcijos indai, mechaniniai sandarikliai, filtrai, slėginiai indai, šilumokaičiai, katilai, vamzdžių flanšai, dujų kompresoriai ir kt.
Cheminis perdirbimas, orlaivių gamyba, farmacija, naftos ir cheminių medžiagų transportas, naftos perdirbimas, plėvelių gamyba, šaldymo inžinerija, maisto perdirbimas, popieriaus gamyba, dažų gamyba, dažų purškimas ir kt.
|

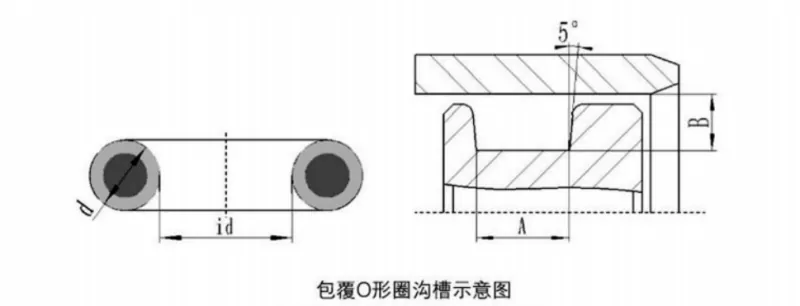

Vielos skersmuo d |
A(mm) |
B(mm) |
||
|
Statinis sandariklis |
Dinaminis sandariklis |
Pneumatinis sandariklis |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4,75/4,88 |
2,82/3,00 |
3.10/3.18 |
3,22/3,28 |
|
5.33 |
7.14/7.26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6,15/6,27 |
6,43/6,48 |
1. Paviršiai, ant kurių yra sumontuotas arba liečiasi su sandarinimo žiedu, turi būti lygūs ir be įdubų, griovelių ar aštrių briaunų. Kiaurymės paviršiaus šiurkštumas turi būti 1,6 μm, o veleno – 0,8 μm.
2. Užtepkite švarios, lengvos alyvos arba tepalo, kad suteptumėte gaubtinio sandarinimo žiedo paviršių ir sutampančius paviršius.
3. Jei sunku sumontuoti ant veleno, keletą minučių pamirkykite sandarinimo žiedą karštame vandenyje, kad jis išsiplėstų; tai suminkština ir išplečia žiedą, todėl montavimas yra lengvesnis. Sumontavus sandarinimo žiedą, kai jis yra šiltas, jis atvėsus gali grįžti į pradinius matmenis.
4. Nelenkite per daug įdėto sandarinimo žiedo, nes dėl to tefloninė danga gali susiglamžyti ir taip pabloginti veikimą.
Rekomenduojami suspaudimo laipsniai kapsuliuotiems O-žiedams yra tokie:
Statinis sandarinimas: 15–20 %
Dinaminis sandarinimas: 10–12 %
Pneumatinės programos: 7–8 %
Tikrasis suspaudimas turėtų būti nustatomas atsižvelgiant į darbo sąlygas, ypač tokius veiksnius kaip darbinis sandariklio slėgis.
