Pagrindiniai hidrauliniai sandarikliai

Ieškai pagrindinių hidraulinių ruonių produktų? Pasirinkite Ruichen Seals. Mūsų gamykloje gali būti daugybė produktų, įskaitant O žiedus, žvaigždės formos ruonius ir uždengtus O žiedus. Mes ne tik galime pateikti jums aukštos kokybės produktus, bet ir konkurencingas kainas, mažos išlaidos, pasirenkamos specifikacijos ir lengvas diegimas.

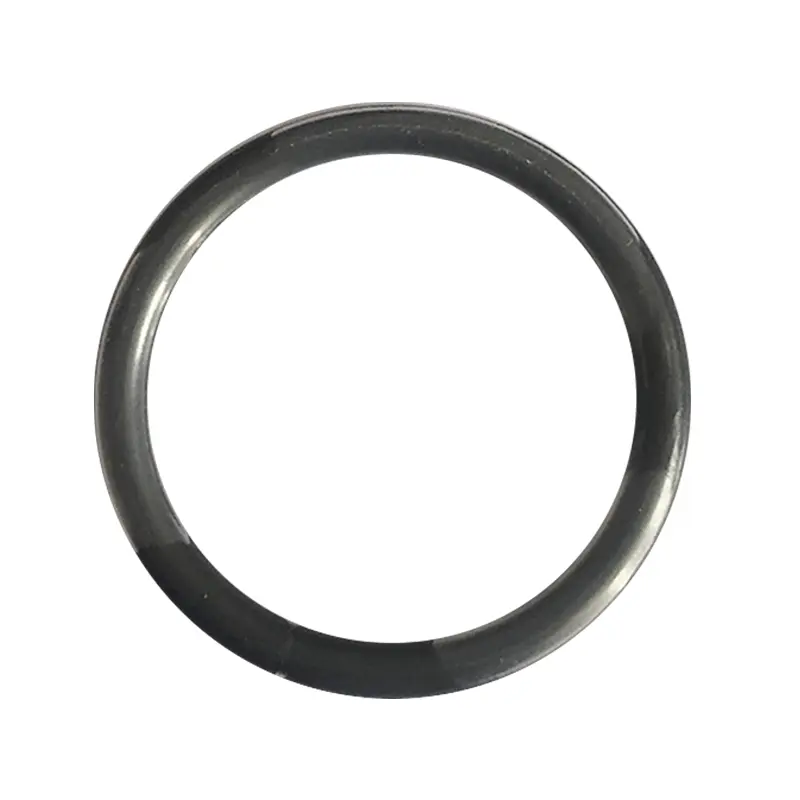

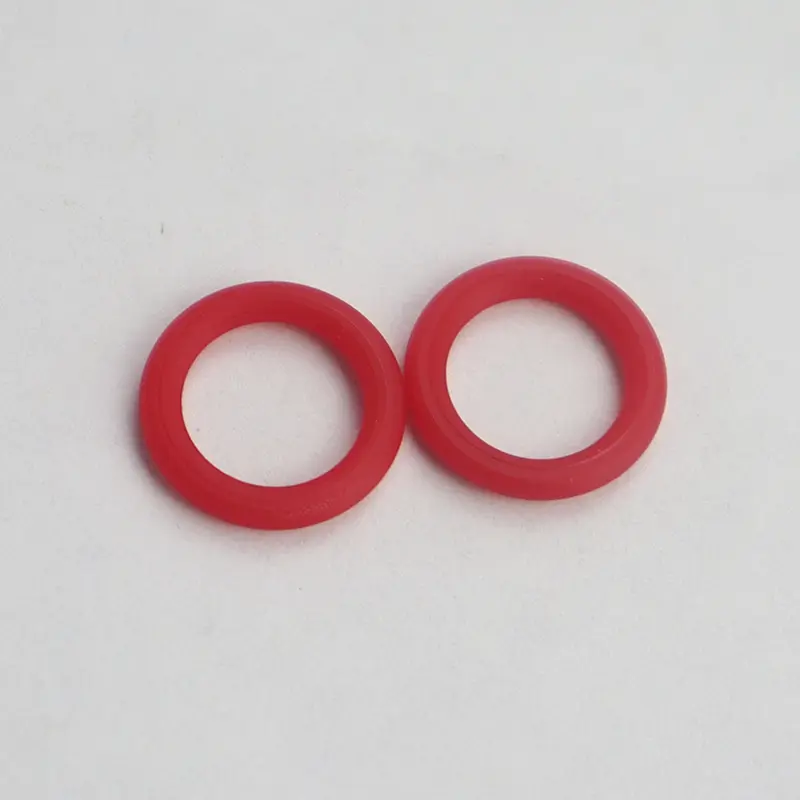

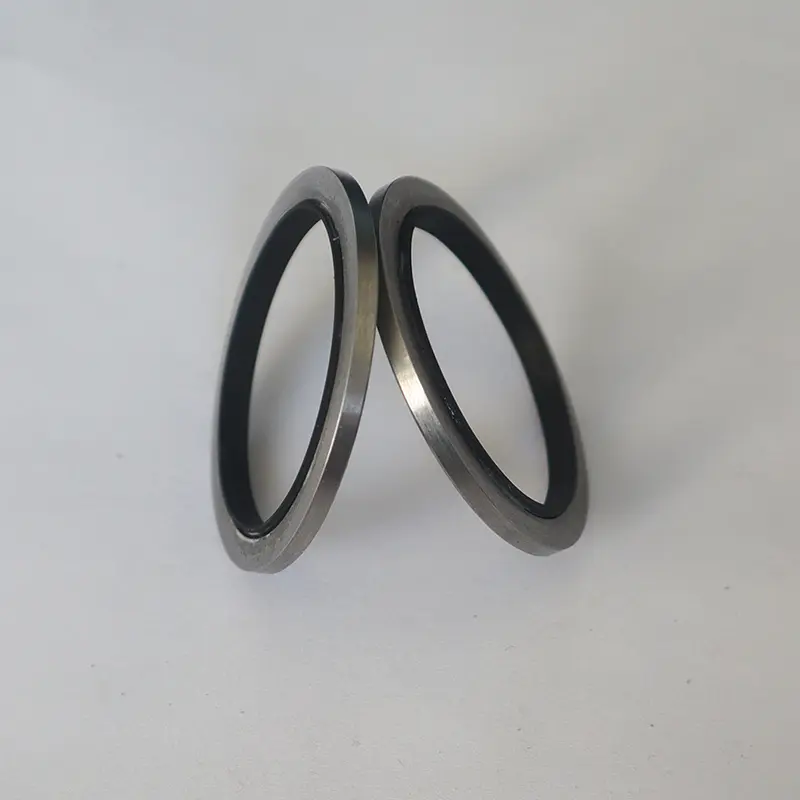

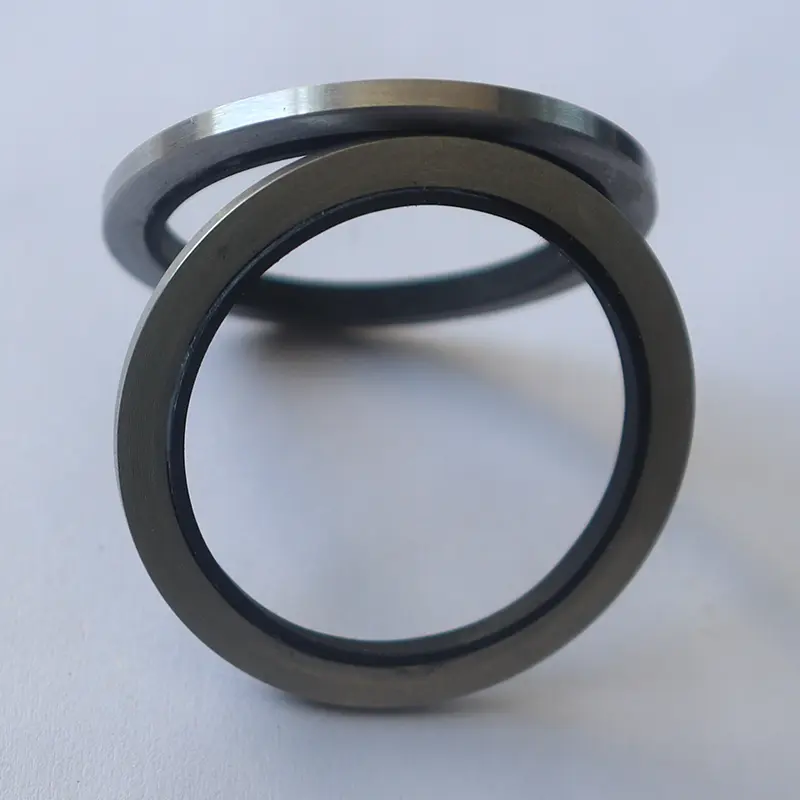

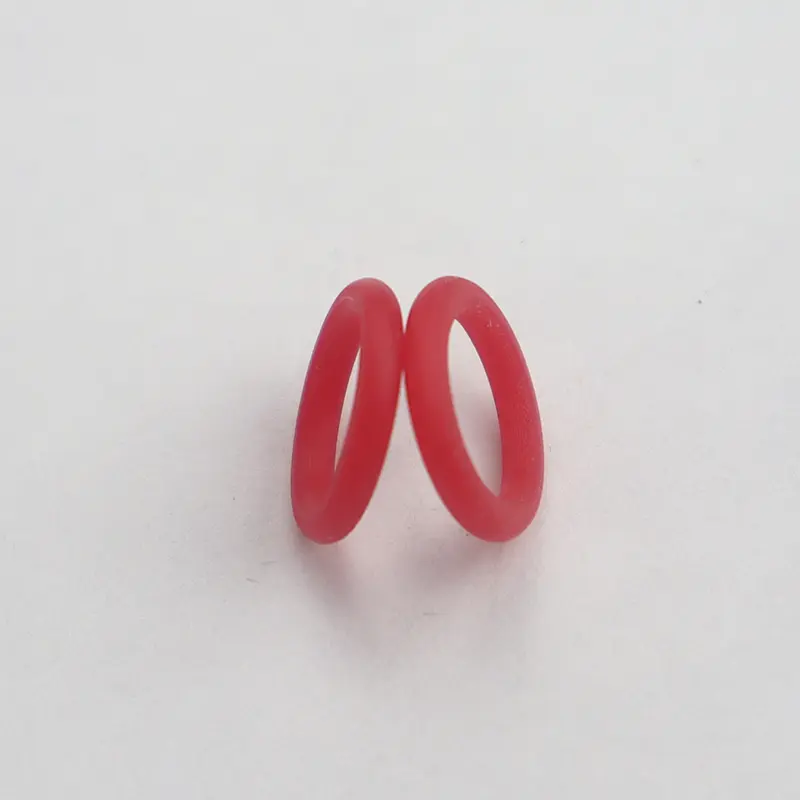

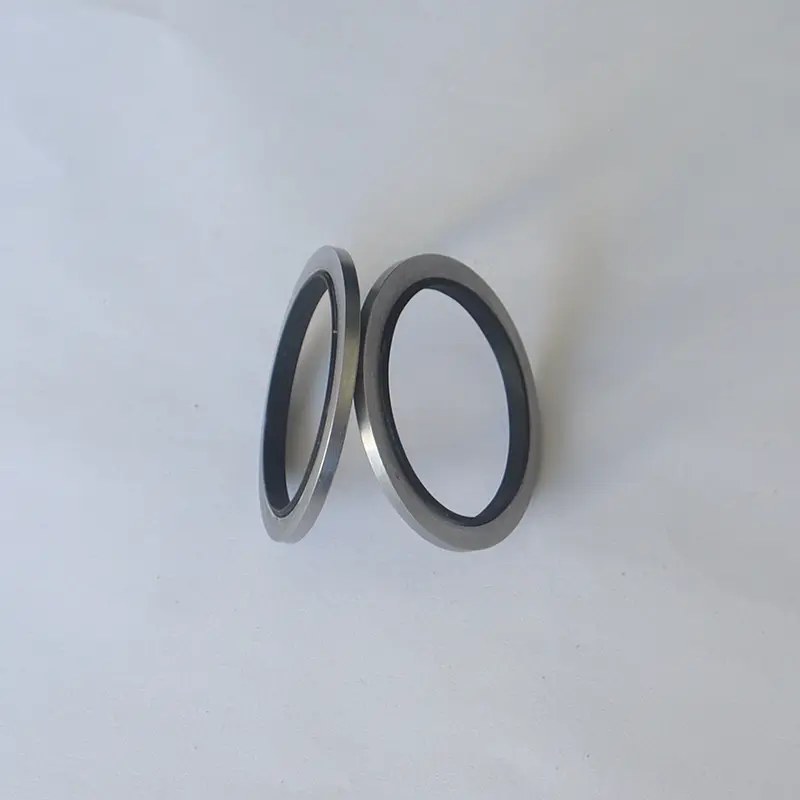

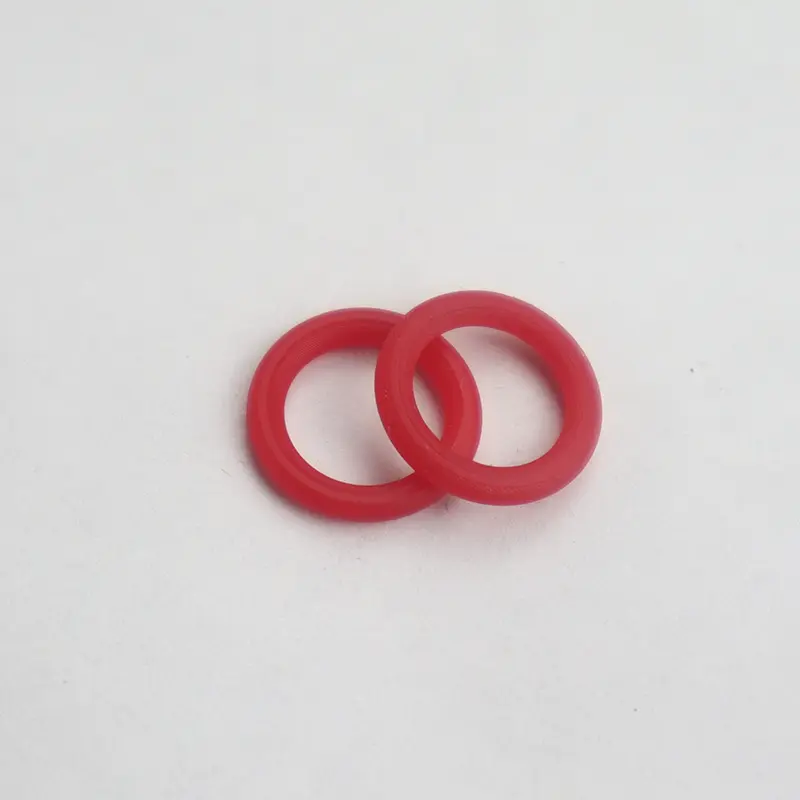

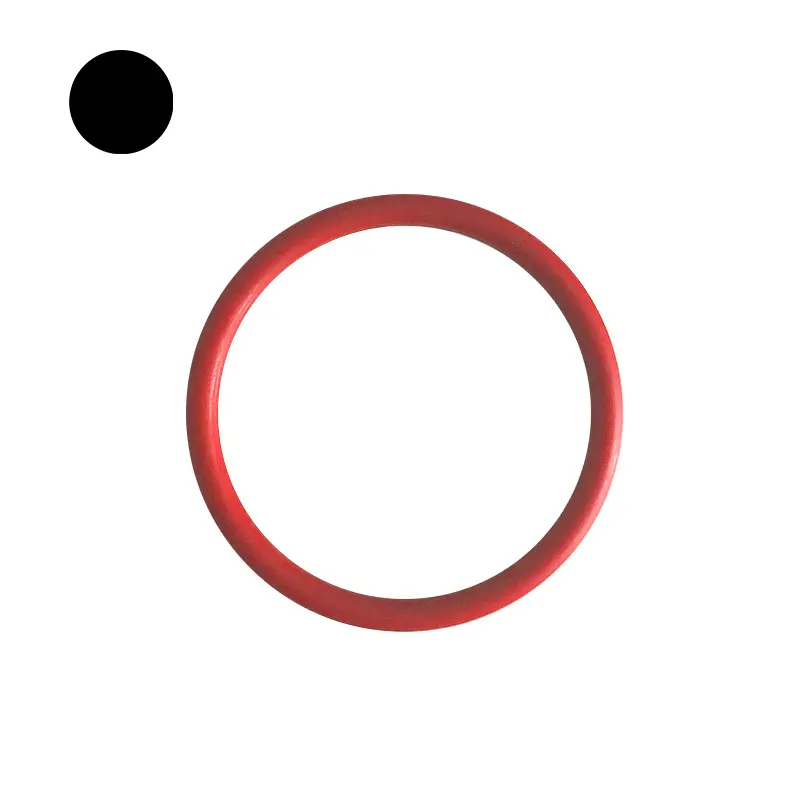

Pagrindiniai „Ruichen Seals“ hidrauliniai sandarikliai daugiausia apima kelių tipų sandariklius, kurių kiekvienas turi savo pranašumus. O žiedai yra plačiai naudojami įvairiomis dinaminėmis ir statiniais sandarinimo atvejais dėl jų mažų gamybos sąnaudų ir patogaus naudojimo. Daugelis šalių suformulavo daugybę O žiedų produktų standartų, tarp kurių dažniau yra Amerikos standartas (AS568), Japonijos standartas (JISB2401) ir Tarptautinis standartas (ISO 3601/1). Nacionaliniai standartai yra GB3452.1 ir GB1235.

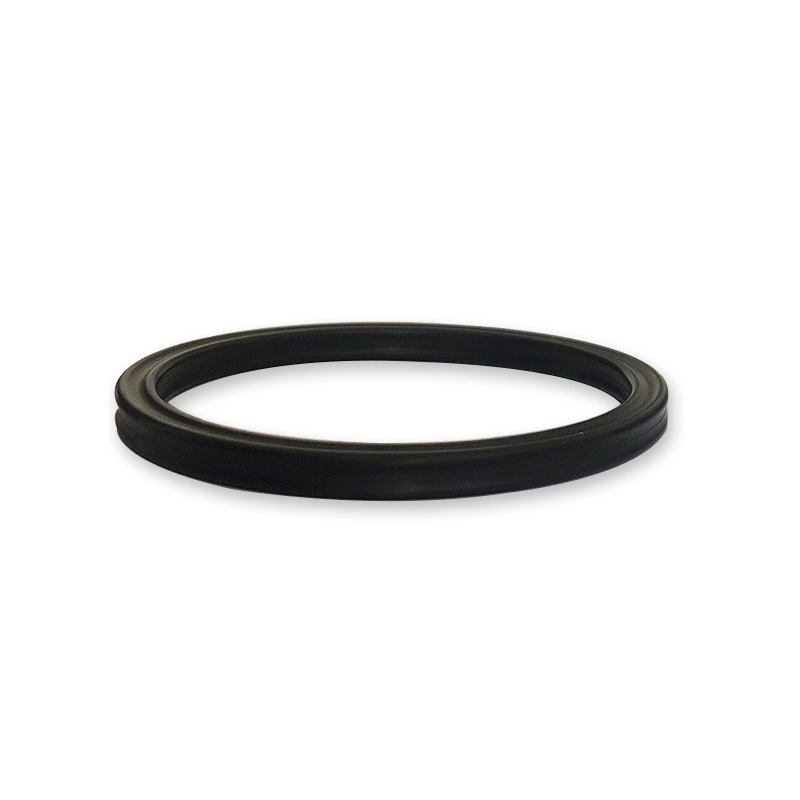

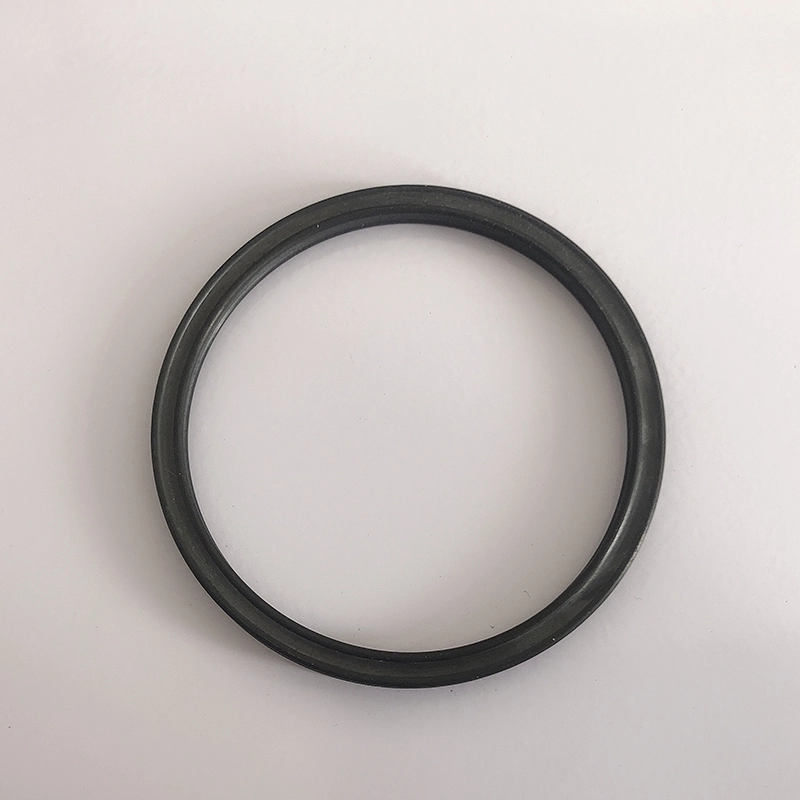

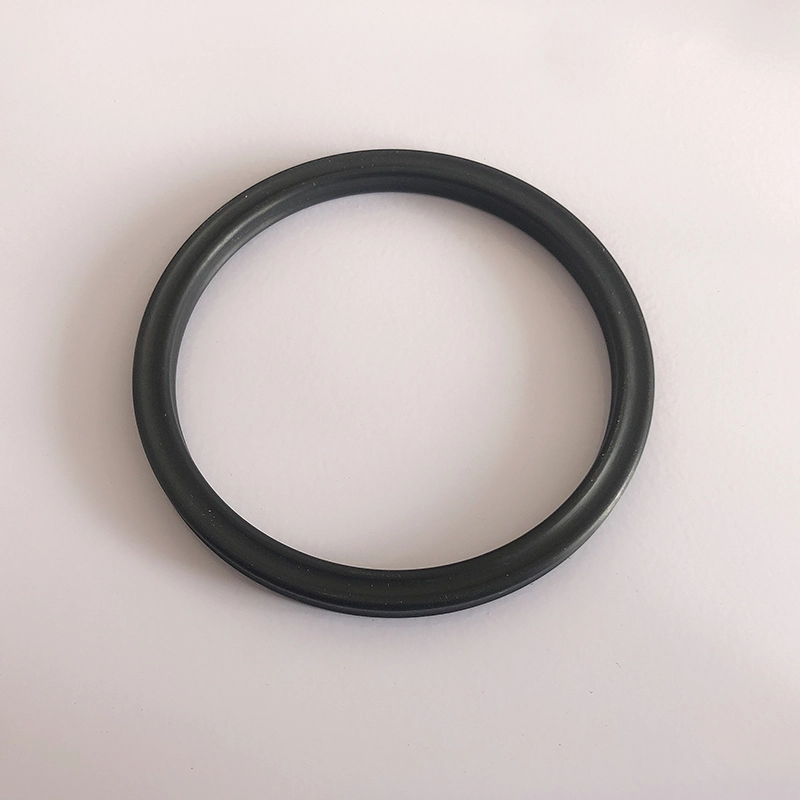

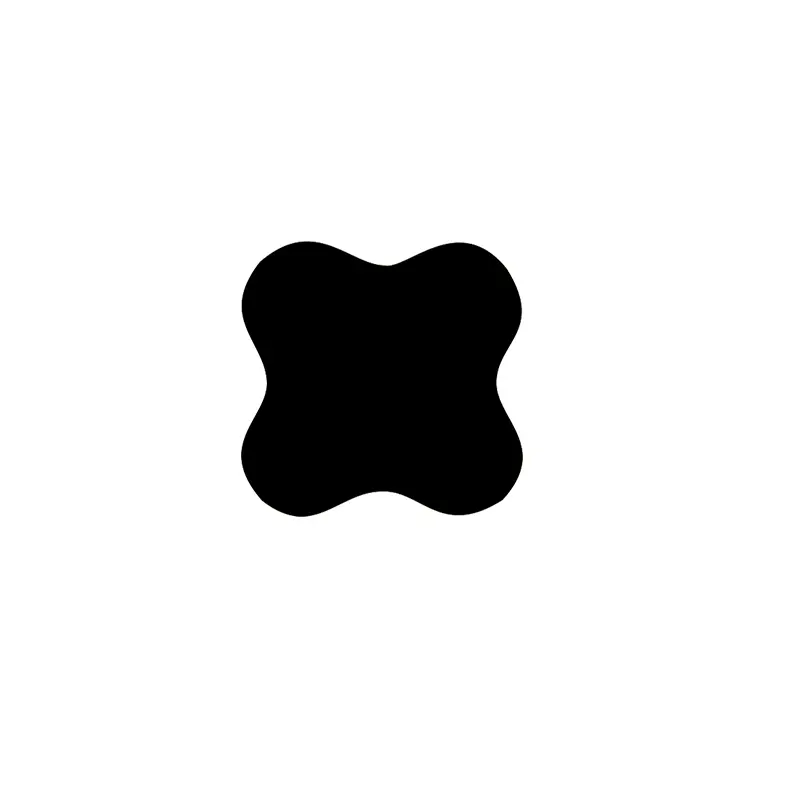

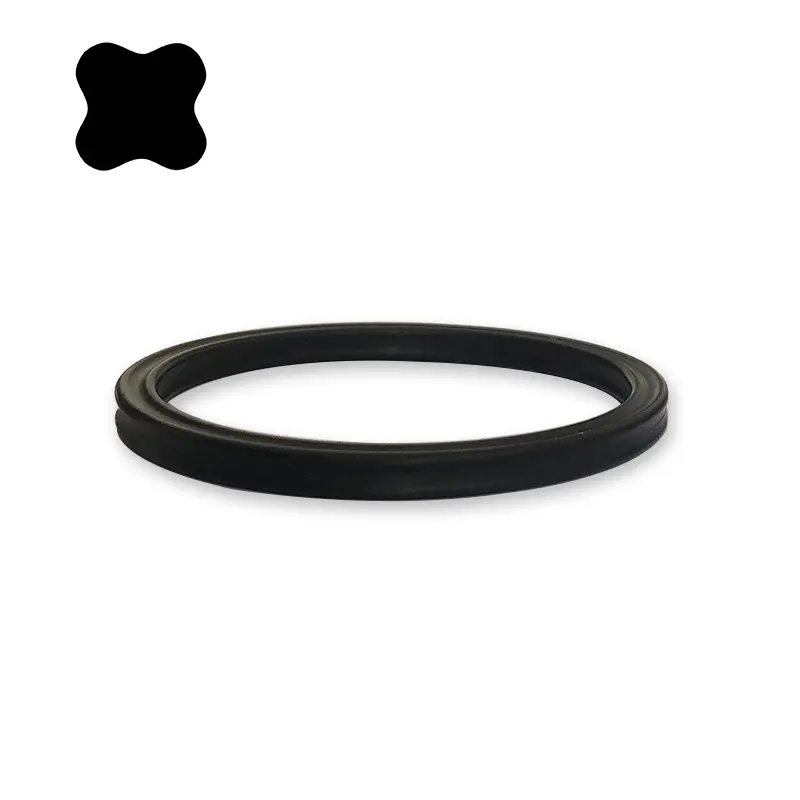

Žvaigždės formos sandariklio žiedas yra keturių lipdukų sandariklis su X formos forma, todėl jis taip pat vadinamas X formos žiedu. Tai yra patobulinimas ir patobulinimas, pagrįstas O žiedu. Jo skerspjūvio matmenys yra tokie patys kaip JAV O žiedas, kaip ir 568A standartas, ir jis iš esmės gali pakeisti O žiedo naudojimą.

Žvaigždžių žiedų pranašumai

Palyginti su O žiedais, žvaigždžių žiedai turi mažesnį atsparumą trinties ir mažesnį atsparumą pradiniam atsparumui, nes jie sudaro tepimo ertmę tarp sandarinimo lūpų. Kadangi jo blykstės kraštas yra įgaubtoje skerspjūvio dalyje, sandarinimo efektas yra geresnis. Neapsaugotas skerspjūvis veiksmingai išvengia riedėjimo reiškinio, kai judesio metu.

Žvaigždžių žiedo darbo mechanizmas

Žvaigždžių žiedas yra savarankiškas dvigubo veikimo sandarinimo elementas. Radialinės ir ašinės jėgos priklauso nuo sistemos slėgio. Didėjant slėgiui, padidės žvaigždės žiedo suspaudimo deformacija, o bendra sandarinimo jėga padidės, taigi sudaro patikimą sandariklį.

Kaip pasirinkti žvaigždės formos ruonių žiedą

Jei žinomas veleno ir skylės skersmuo, pagal šiuos kriterijus pasirinkite tinkamą žvaigždės formos sandariklio žiedą:

1. Statinis sandarinimas arba stūmoklinis linijinis judesys: (1) Skylių sandarinimas: Vidinis žvaigždės formos žiedo skersmuo turėtų būti suderinamas su grioveliu, arba mažiau nei apie 2% griovelio apatinio skersmens. Kadangi prieš kompresiją sukelta prieš kompresija gali veiksmingai užkirsti kelią žvaigždės formos sandariklio žiedui suktis ir riedėti. (2) Veleno sandarinimas: Vidinis žvaigždės formos žiedo skersmuo turėtų būti lygus arba tinkamai didesnis už išorinį veleno skersmenį maždaug 0,2 ~ 0,3 mm, arba jis gali būti maždaug 1% didesnis už išorinį veleno skersmenį. Dėl to „Seal“ žiedą bus lengviau įdiegti ir ilgesnis tarnavimo laikas.

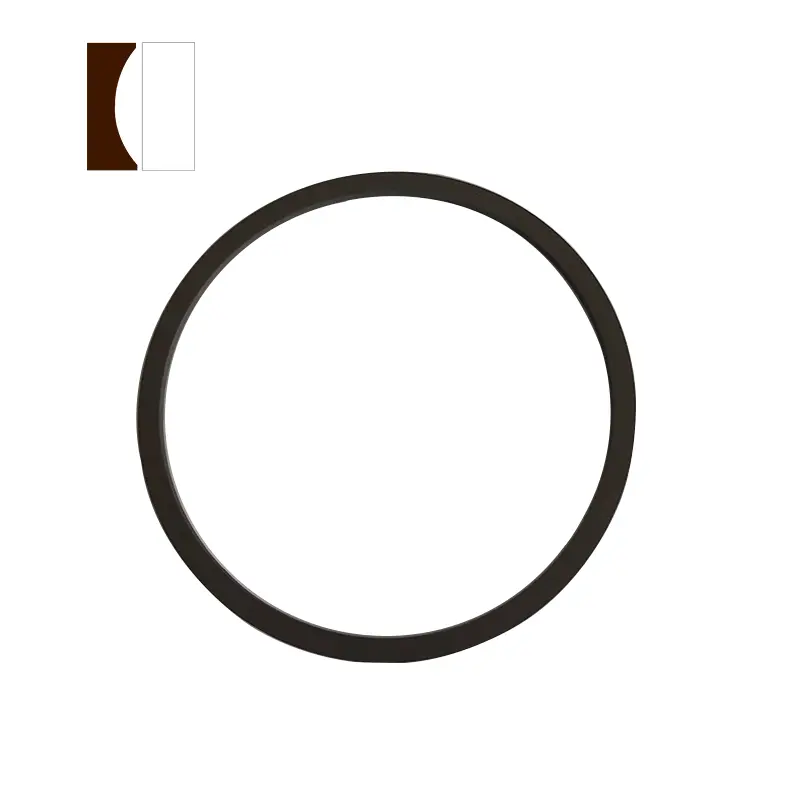

2. Rotacinis sandarinimas: vidinis žvaigždės formos žiedo skersmuo turėtų būti maždaug 2 ~ 5% didesnis nei veleno, kurį jis sandarina, skersmenį. Kadangi sandariklio žiedas sukels trintį ir šilumą, kai bus naudojamas besisukančiame judesyje, o guma susitraukia, kai įkaitins (Joule efektas). Todėl, norint užtikrinti, kad sandarinimo žiedas būtų suteptas ir patikimai veikia, turi būti pasirinktas žvaigždės formos žiedas, kurio vidinis skersmuo didesnis už veleno skersmenį. Paprastai sandariklio žiedas su mažesniu skerspjūviu gali patenkinti statinio sandarinimo poreikius. Priešingai, norint patenkinti dinaminį sandariklį, turėtų būti pasirinktas sandariklio žiedas su didesniu skerspjūviu. Aukšto slėgio ar didelių tarpų atveju turi būti pasirinkta guminė medžiaga, turinti didesnį kietumą. Geriausias būdas yra pridėti PTFE laikomąjį žiedą, kad būtų išvengta aukšto slėgio ekstruzijos pažeidimo.

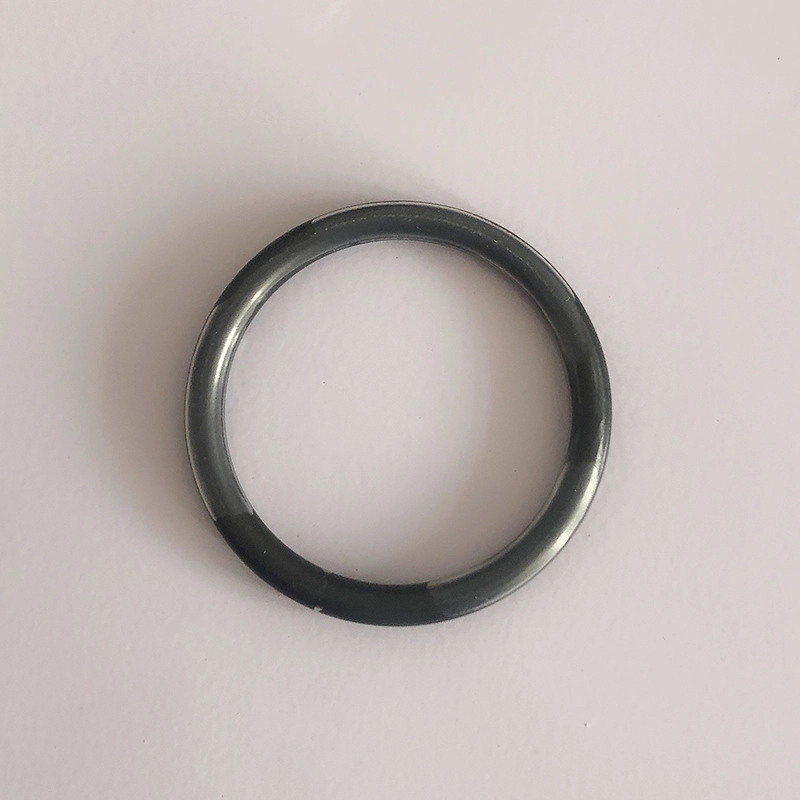

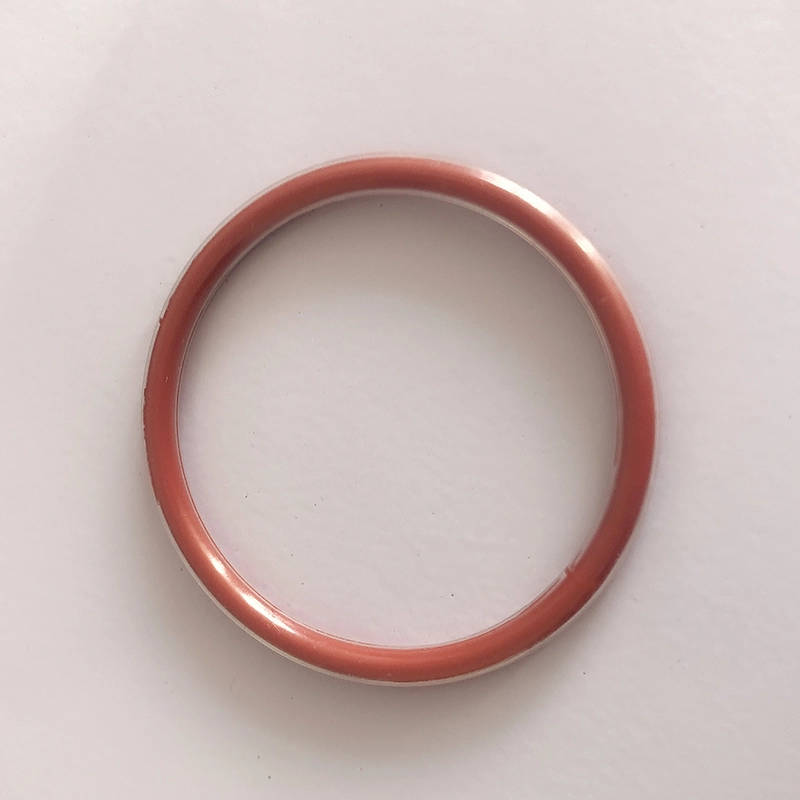

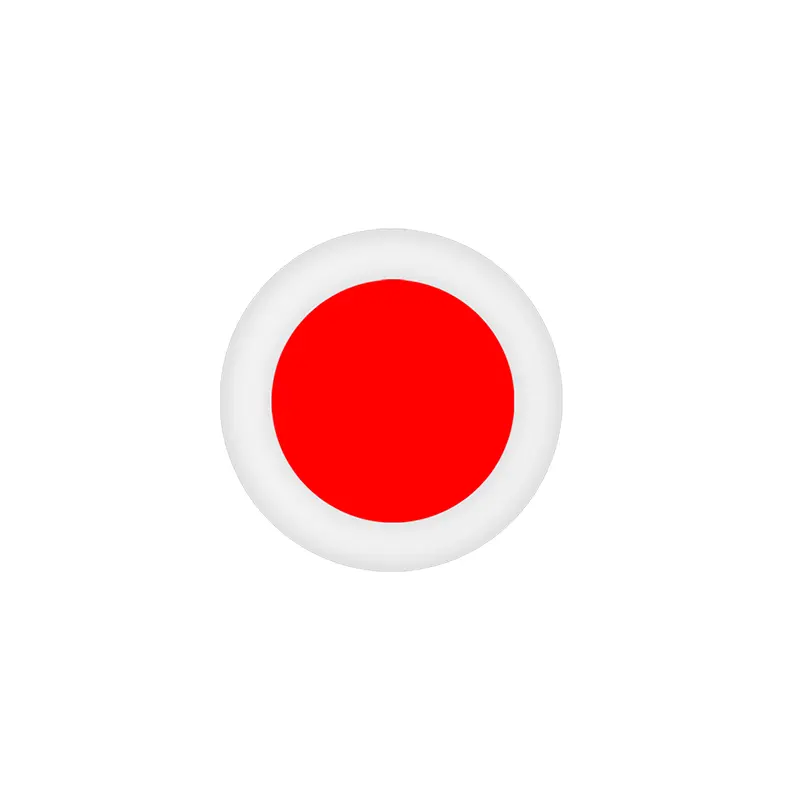

Dengtas O žiedas organiškai sujungia gumos elastingumą ir sandarinimą su cheminiu Teflono atsparumu. Jį sudaro silikono arba fluorubber vidinė šerdis ir santykinai plona „Teflon FEP“ arba „Teflon PFA“ išorinė danga.

Medžiaga: „Teflon FEP“ ir „Teflon PFA“ iš esmės yra panašūs, tačiau „Teflon PFA“ turi geresnį atsparumą aukštai temperatūrai nei „Teflon FEP“. Taikomas temperatūros diapazonas „Teflon FEP“ apvalkalas: -60 ℃ ~ 205 ℃ gali būti naudojamas 260 ℃ trumpą laiką „Teflon PFA“ apvalkalas: -60 ℃ ~ 260 ℃ gali būti naudojamas 300 ℃ trumpam laiko pranašumams:

1. Nuostabus cheminis pasipriešinimas, tinkamas beveik visoms cheminėms terpėms

2. Plataus temperatūros diapazonas

3. Geras atsparumas suspaudimui

4. Kovos su teritorija

5. Geras anti-godis

6. Aukšto slėgio atsparumas

7. Puikus patvarumas ir ilgas tarnavimo laikas

Taikymas: siurbliai ir vožtuvai, reakcijos indai, mechaniniai sandarikliai, filtrai, slėgio indai, šilumokaičiai, katilai, vamzdynų flanšai, dujų kompresoriai ir kt.

Taikymo pramonė: chemijos pramonė, orlaivių gamyba, farmacijos pramonė, naftos ir chemijos pervežimas ir rafinavimas, kino pramonė, šaldymo inžinerija, maisto perdirbimo pramonė, popierinių gamybos pramonė, dažų gamyba, dažų purškimas ir kt.


Žiedų sandarinimo instrukcijos

1. Dalys, kuriose montuojami ar perleidžiami sandarinimo žiedai, turi būti lygios, be šurmulio, griovelių ir aštrių kampų. Vidinės skylės šiurkštumas turėtų pasiekti 1,6 μ, o veleno šiurkštumas turėtų būti 0,8UM.

2. Norėdami sutepti sandarinimo žiedo paviršių ir atitinkamas liečiamas dalis, tepkite švarią lengvą aliejų arba tepalą.

3. Jei ant veleno sunku sumontuoti sandarinimo žiedą, keletą minučių pasinerkite į karštą vandenį, kad jį išplėstumėte. Šį sušvelnintą ir išplėstą O žiedą lengviau įdiegti. Įdiekite O žiedą, kai karšta, o jo dydis grįš į pradinį dydį atvėsus.

4. Negalima per žiauriai sulenkti O žiedo, kitaip jis sukels raukšles teflone ​​ir paveiks jo naudojimą.


Rekomenduojamas dengto O žiedo suspaudimas yra toks:

Statinė sandarinimo būsena: 15–20%

Dinaminė sandarinimo būsena: 10–12%

Pneumatinė būsena: 7–8%

Faktiniame suspaudime turėtų būti atsižvelgiama į darbo sąlygas, ypač sandarinimo darbinį slėgį ir kitus veiksnius.


Produkto funkcijos ir programos:

O žiedo našumo parametrų lentelė

Statinis antspaudas Dinaminis antspaudas
Darbinis slėgis Neatlikęs žiedo, 20MPA MAX Su išlaikymo žiedu, 40 MPa Max, specialus išlaikantis žiedas 200MPa Maks Neatlikęs žiedo, 5MPA MAX Su išlaikymo žiedu, didesnis slėgis
Greitis Tvirtinantis 0,5m/s maksimalus, besisukantis 2m/s maks.
Temperatūra Bendras naudojimas: -30 ~+110, specialus guma: -60 ~+250, besisukantis: -30 ~+80
Vidutinis Žr. Medžiagų skyrių
Standartas O žiedo skerspjūvio skersmuo w
Amerikos standartas kaip 568 Britanijos standartas BS 1516 1.78 2.62 3.52 5.33 6.99 -
Japanese Standard JIS B2401 1.9 2.4 3.1 3.5 5.7 8.4
Tarptautinis standartas ISO 3601/1 Vokietijos standartinis DIN 3771/1 Kinijos standartas CB 3452.1 1.8 2.65 3.55 5.30 7.00 -
Pageidaujami metriniai dydžiai 1.0 1.5 2.0 2.5 3.0 3.5
4.0 4.5 5.0 5.5 6.0 7.0
8.0 10.0 12.0


Amerikos standartas kaip 568 (900 serija) 1.02 1.42 1.63 1.83 1.98 2.08
2.21 2.46 2.95 3.00

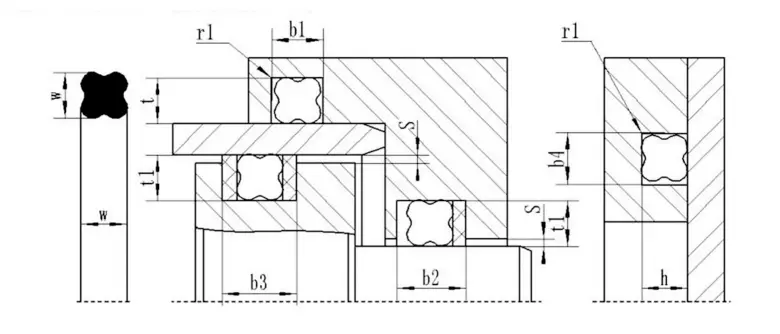

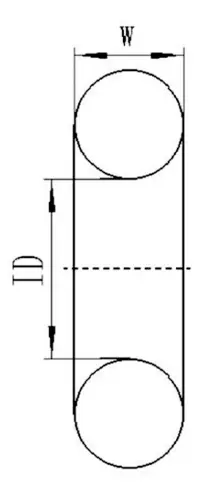

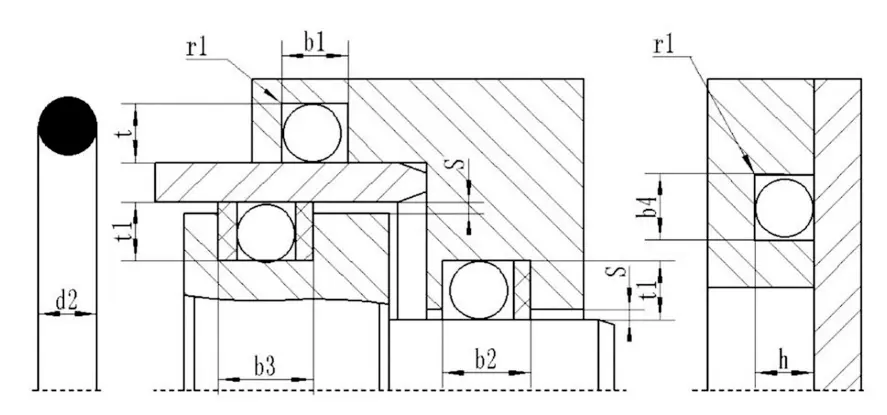

Rekomenduojama O žiedo griovelių projektavimo ir diegimo schema:

Žvaigždžių žiedų taikymo asortimentas yra labai platus. Pasirinkite tinkamą medžiagą pagal temperatūrą, slėgį ir terpę. Norint pritaikyti žvaigždės žiedą prie nurodytos programos, reikėtų atsižvelgti į abipusius apribojimus tarp visų darbinių parametrų. Nustatant taikymo diapazoną, reikia atsižvelgti į didžiausią temperatūrą, nuolatinę darbinę temperatūrą ir darbo ciklą. Besikeičiant taip pat reikia atsižvelgti į temperatūros kilimą, kurį sukelia trinties šiluma.
Techniniai parametrai Dinaminis antspaudas Statinis antspaudas
Tvirtinimo judesys Sukimosi judesys
Darbinis slėgis (MPA) Su išlaikymo žiedu 30 15 40
Neatlikęs žiedo 5 - 5
Greitis (m/s) 0.5 2.0 -
Temperatūra (℃) Bendrosios progos: -30 ℃ ~+110 ℃
Specialios medžiagos: -60 ℃ ~+200 ℃
Rotacijos progos: -30 ℃ ~+80 ℃

Žvaigždžių žiedo medžiaga:

Medžiaga paprastai yra „Shaw A70“ nitrilo gumos NBR.


Padengtas O žiedu:

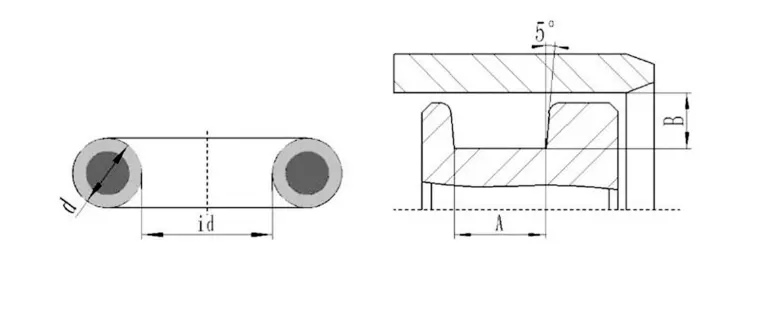

Kapsuliuoto O žiedo griovelio schema

Kapsuliuoto O žiedo griovelio matmenų lentelė (rekomenduojama)

Vielos skersmuo d A (mm) B (mm)
Statinis antspaudas Dinaminis antspaudas Pneumatinis sandariklis
1.78 2.36/2.49 1,42/1,52 1,55/1,60 1,63/1,65
2.62 3.56/3.68 2.08/2.21 2.29/2.36 2.39/2.44
3.53 4.75/4.88 2.82/3.00 3.10/3.18 3.22/3.28
5.33 7.14/7.26 4.27/4.52 4.67/4.80 4,90/4,95
6.99 9,63/9,65 5.59/5.89 6.15/6.27 6.43/6.48

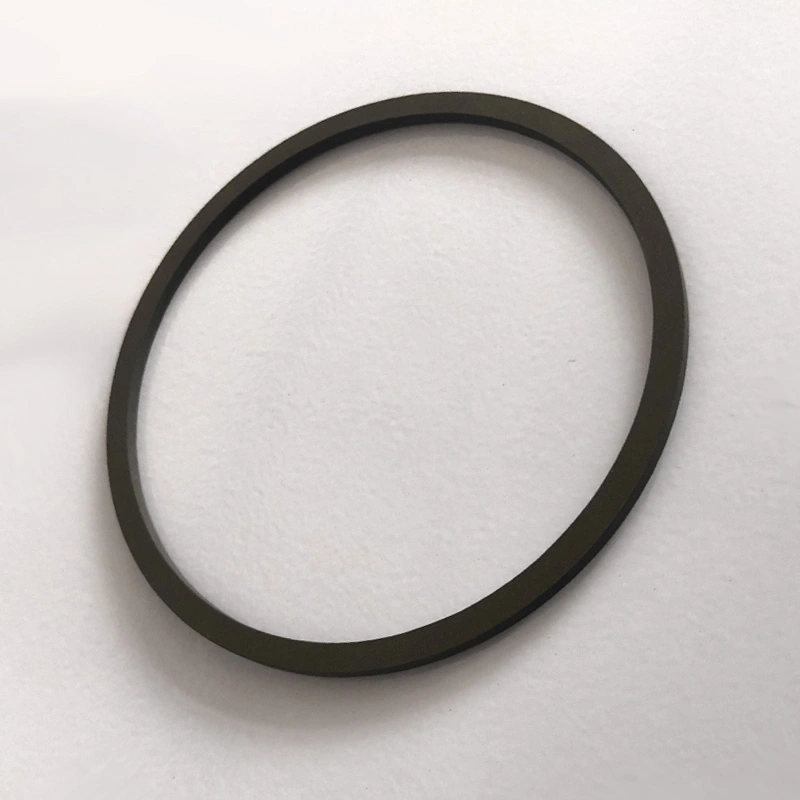

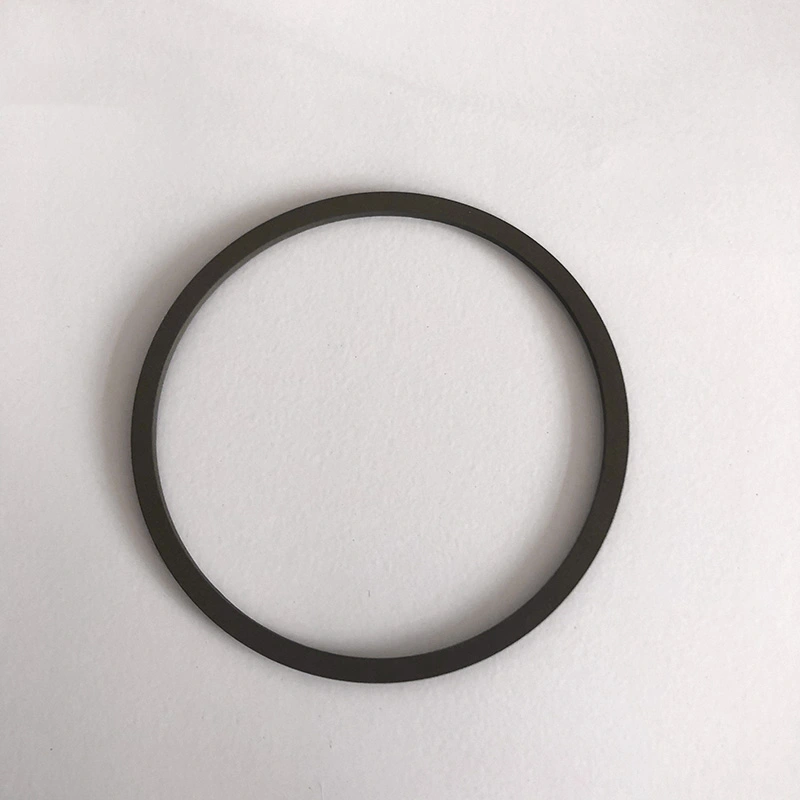

Ruichen SEAL PTFE SEAL METOLIACIJOS VADOVAS

Ⅰ. Diegimo vadovas

1. Antspaudą reikia sumontuoti iš anksto įkeltoje pusėje, nukreipiant į slėgio kryptį.

2. Baliono korpusas ir stūmoklio strypas turi būti pagamintas iš „Push-in Chamfer“, atitinkančių mūsų įmonės pavyzdžių reikalavimus.

3. Aštriuose kraštuose neturi būti užkluptų ir suapvalintų ar suspaustų.

4. Siūlai, kreipiamieji žiediniai grioveliai ir kt. Turi būti uždengti, nes sandariklio negalima stumti per griovelius, išgręžtas skylutes ar grubius paviršius.

5. Bet kokios dulkės, šiukšlės ar kitos užsienio dalelės turi būti kruopščiai pašalintos.

6. Įrankiai su aštriais kraštais neturėtų būti naudojami.

7. PTFE sandarinimo žiedus lengviau išplėsti šildomame aliejuje ar vandenyje (apie 80 ~ 120 laipsnių) ir juos lengva atkurti pradinę formą.

8. Jei antspaudo lūpą reikia praeiti per alyvos slėgio skylę, reikia naudoti plastikinę lazdelę, kad būtų švelniai stumianti lūpą, kad skylės šurmulys nepažeistų sandarinimo lūpos. Baliono skylės turėtų būti susmulkintos. (3 paveikslas)


Ⅱ. Diegimo metodas

Atidaryti (padalyti) griovelius galima įdiegti be įrankių.

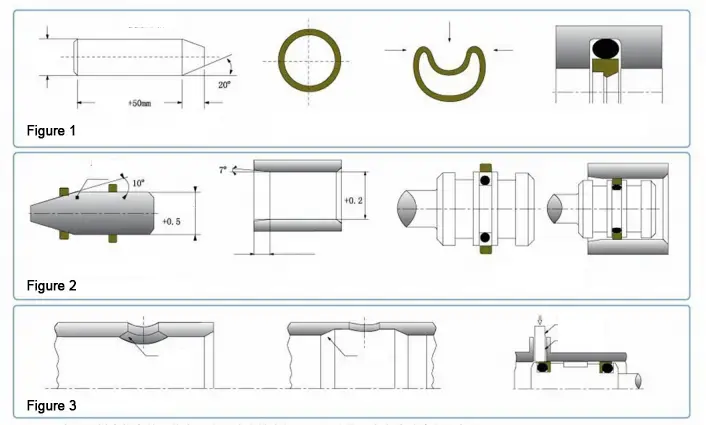

Uždarytų griovelių stūmoklio strypų montavimas (1 paveikslas)

1. Švarūs ir alyvos visi sandarinimo substratai, sandarikliai ir montavimo įrankiai.

2. Įdėkite guminį žiedą į griovelį (būkite atsargūs, kad jo nesuktumėte).

3. Suspauskite PTFE sandariklio žiedą į inksto formą, nesudarydami smailiojo lenkimo, sudėkite suspaustą PTFE sandariklio žiedą į griovelį ir švelniai išlyginkite jį rankomis.

4. Paspauskite atkūrimo mandrą į antspaudą ir švelniai pasukite šerdį. Palikite jį 1 minutę ir nuimkite šerdį. Diegimas baigtas.


Stūmoklinių sandariklių montavimas uždarose grioveliuose (2 paveikslas)

1. Švarūs ir alyvos visi sandarinimo substratai, sandarikliai ir montavimo įrankiai.

2. Įdėkite guminį žiedą į griovelį (būkite atsargūs, kad jo nesuktumėte).

3. Paspauskite „PTFE“ sandarinimo žiedą ant kreipiamos rankovės ir ištempkite sandarinimo žiedą.

4. Įstumkite ištemptą sandarinimo žiedą į stūmoklio griovelį.

5. Paspauskite korekcijos įvorę prie sandarinimo žiedo ir kartu pasukite korekcijos įvorę. Pašalinkite korekcijos rankovę, palikę ją 1 minutę, o diegimas baigtas.

Pastaba: 1. Kreipkitės į mūsų įmonę, jei mūsų įmonės pavyzdyje nurodytas produktas negali būti įdiegtas į uždarą griovelį, tačiau jis netinka atviram grioveliui.

2. Aukščiau pateiktas PTFE sandariklių įrengimas netaikomas visiems PTFE sandarikliams. Jei reikia, pasitarkite su mūsų įmone.
