Hidrauliniai stūmokliniai strypai

„Ruichen Seals“ turi didelę patirtį kuriant ir plėtojant sandariklius ir sandarinimo medžiagas. Mūsų hidrauliniame stūmoklio strypų sandarikliuose yra daugybė skirtingų modelių. Galite pasirinkti tinkamą pasirinkimą, remdamiesi toliau pateikta išsami informacija, arba susisiekite su mumis, kad gautumėte tinkamesnį ir pritaikytą sandarinimo sprendimą.

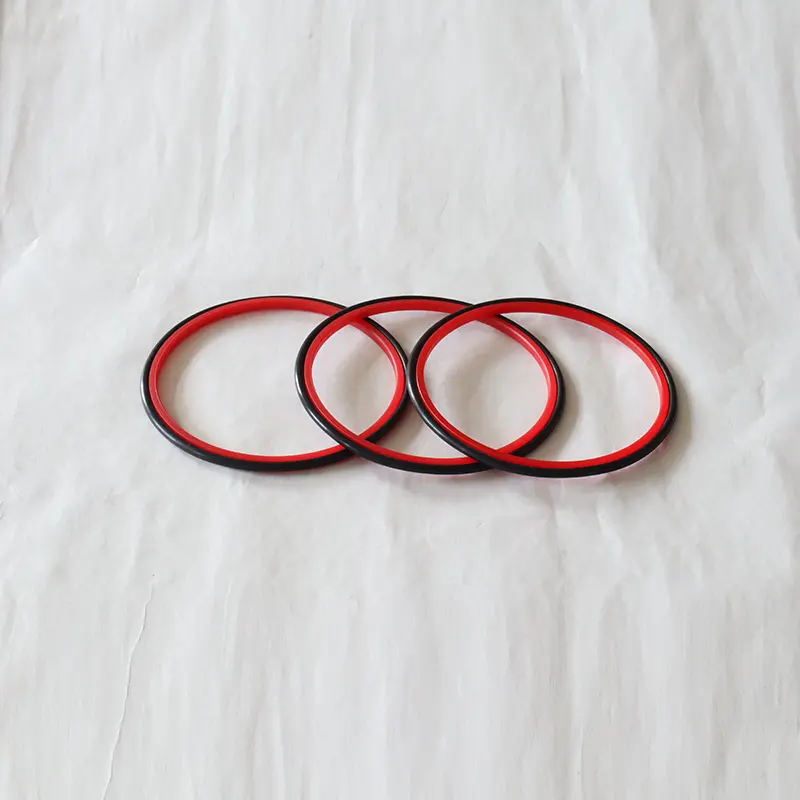

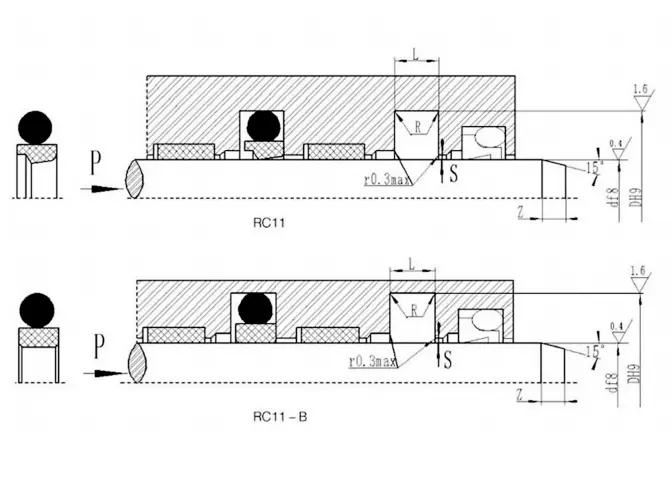

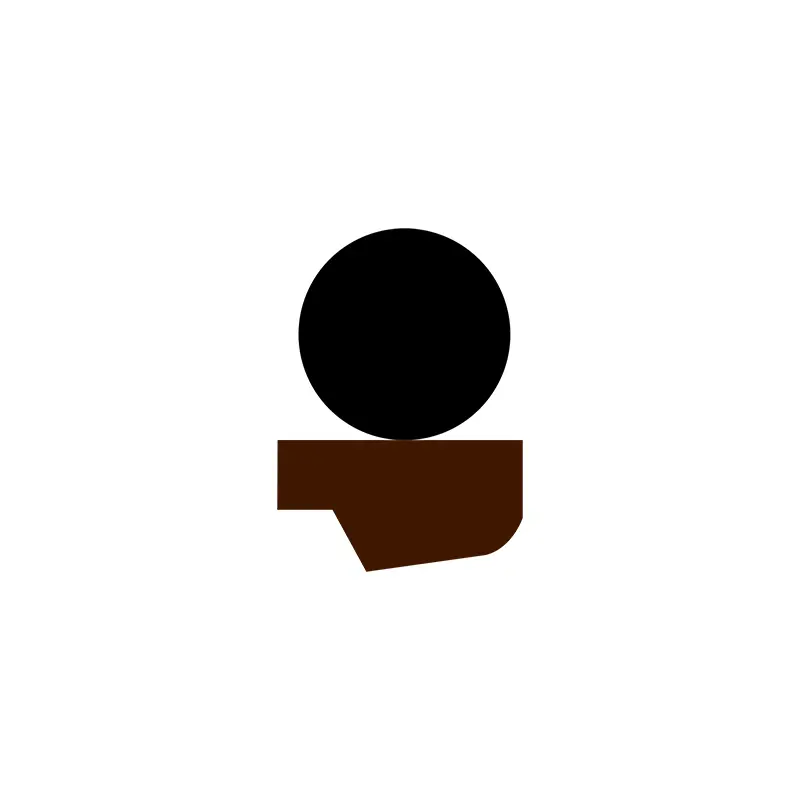

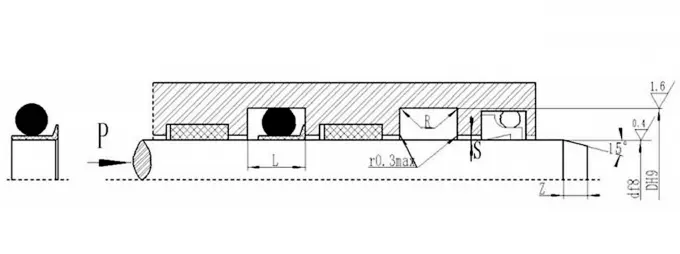

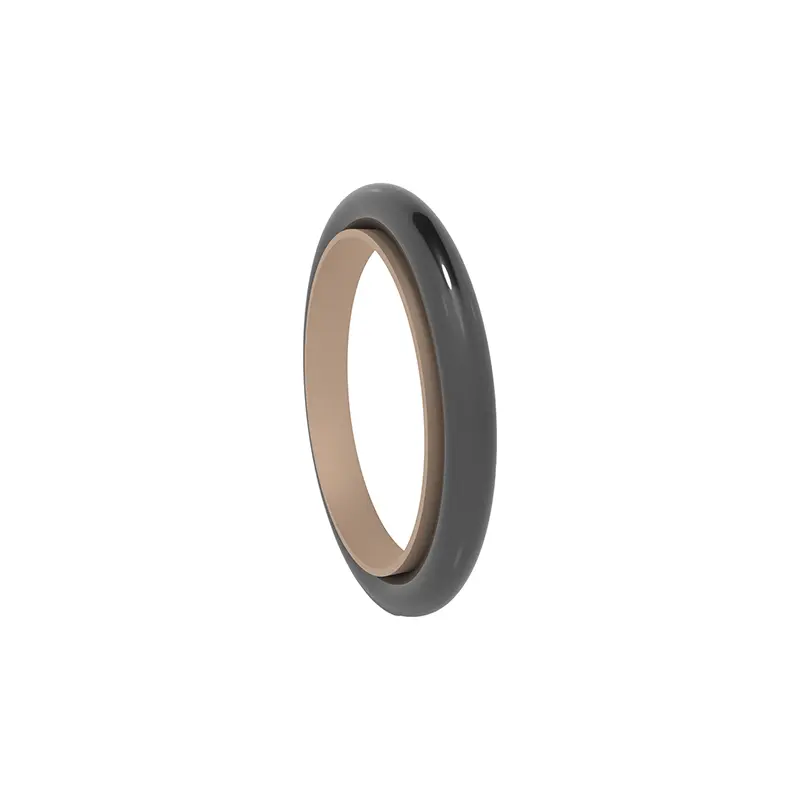

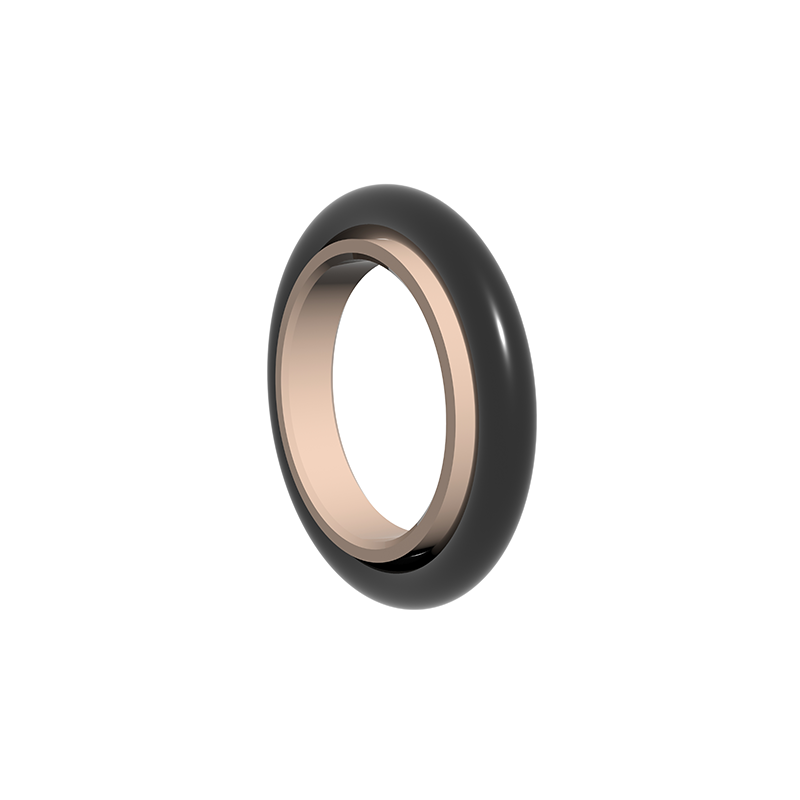

RC11 yra sudarytas iš užpildyto PTFE laiptelio sandarinimo žiedo ir O formos gumos žiedo, tinkančio hidrauliniam stūmokliniam judesiui vienpusio slėgio sandarinimui.

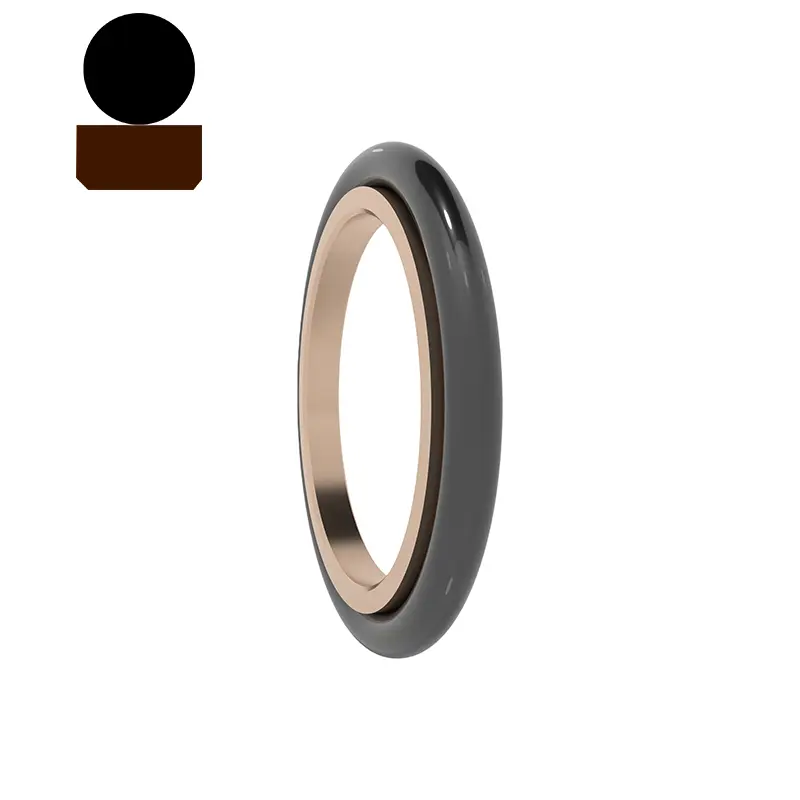

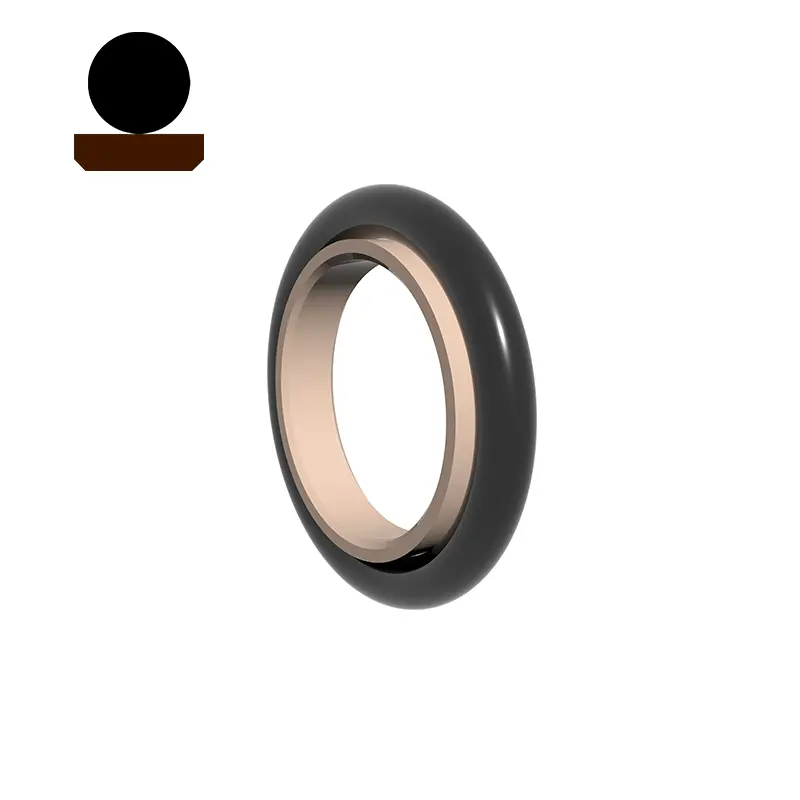

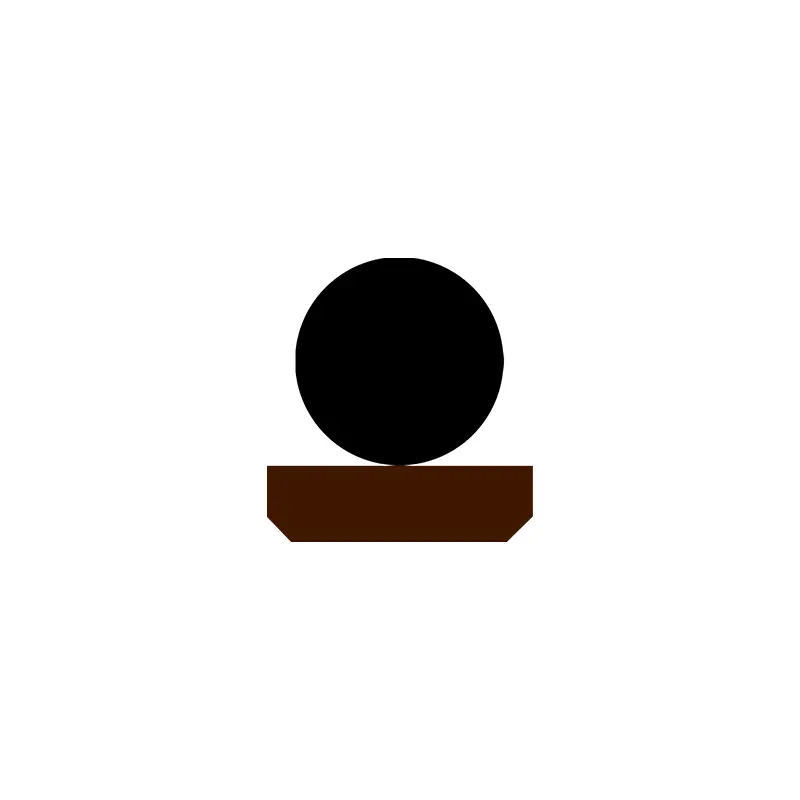

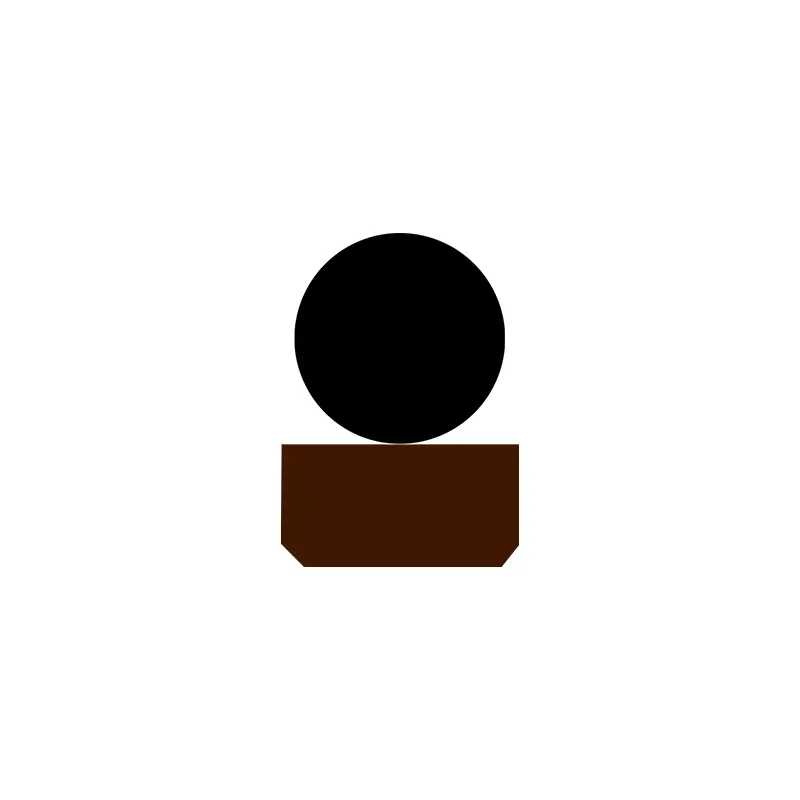

RC11-B sudaro užpildytas PTFE stačiakampis sandarinimo žiedas ir O formos guminis žiedas, tinkamas hidrauliniam atstumiančiam judesiui dvipusio slėgio sandarinimui. O žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Paprastai jis naudojamas kartu su kreiptuvo žiedu. Strypų skersmenys, mažesni nei 30 mm, turėtų būti naudojami suskaidyti (atviri) griovelius. Savybės:

1.

2. Labai aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;

3. Aukštas gyvenimas, gali būti naudojamas tepimo sandarikliams be aliejaus;

4. Gali būti naudojamas sandarinant mažo klampumo terpes, tokias kaip vanduo;

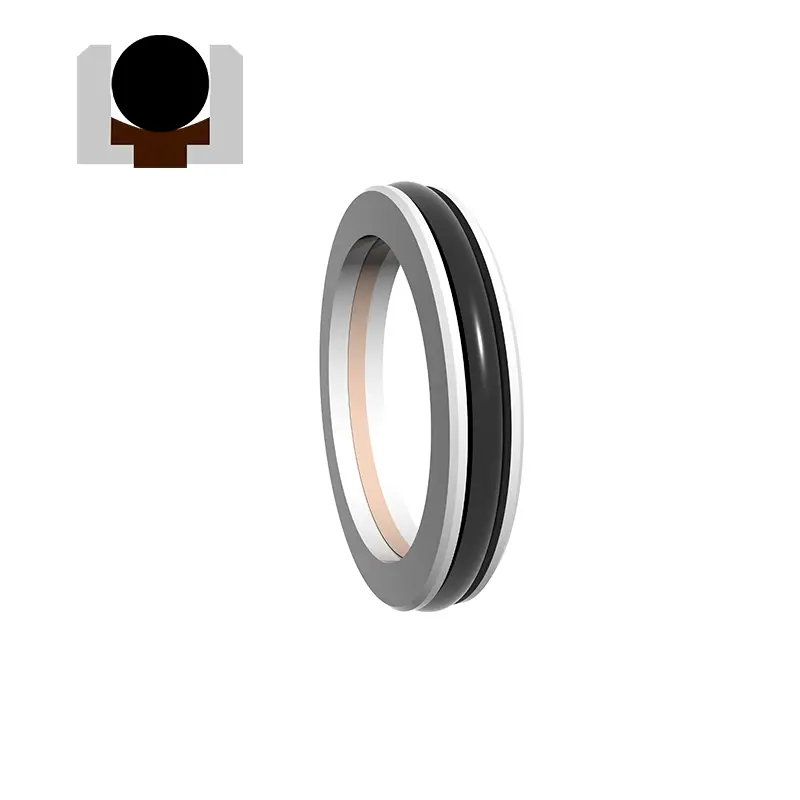

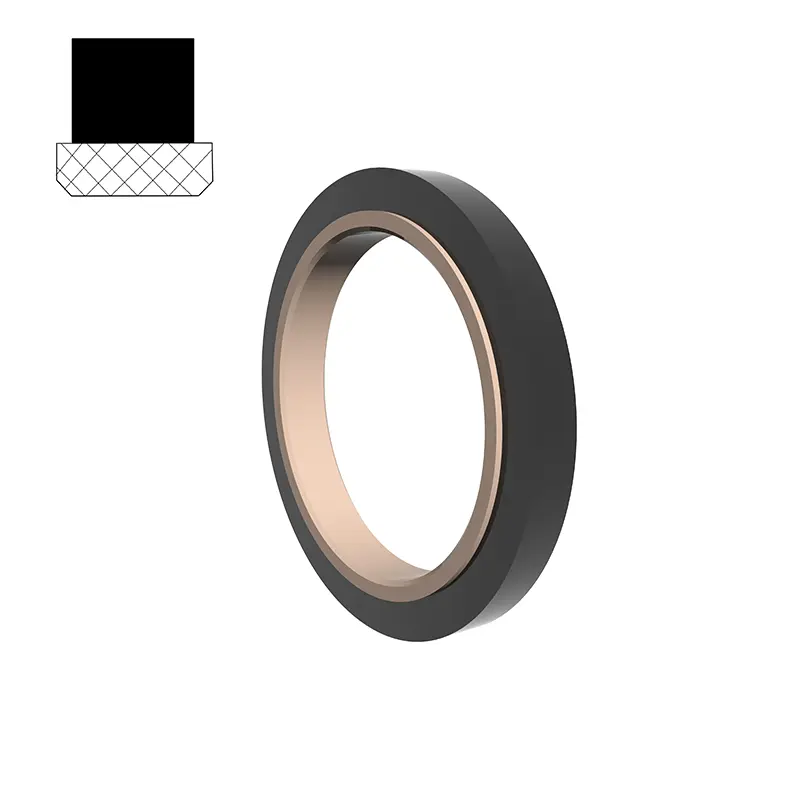

RC12 yra sudarytas iš užpildyto PTFE laiptelio sandarinimo žiedo ir stačiakampio guminio žiedo, tinkančio hidrauliniam atsargiems judėjimui vienpusės slėgio sandarinimui. Stačiakampis žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Paprastai jis naudojamas kartu su kreiptuvo žiedu. Strypų skersmenys, mažesni nei 30 mm, turėtų būti naudojami suskaidyti (atviri) griovelius. Jis dažniausiai naudojamas sunkioje hidraulinėje įrangoje.

Savybės:

1.

2. Labai aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;

3. Aukštas gyvenimas, gali būti naudojamas tepimo sandarikliams be aliejaus;

4. Gali būti naudojamas sandarinant mažo klampumo terpes, tokias kaip vanduo;

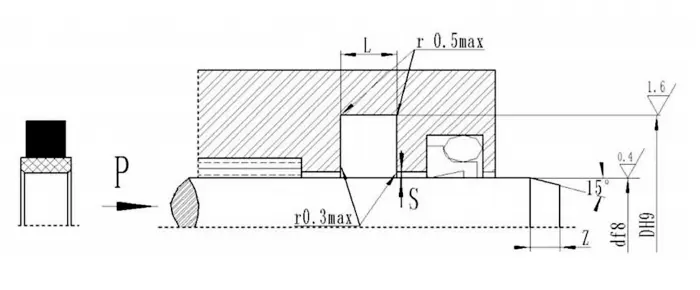

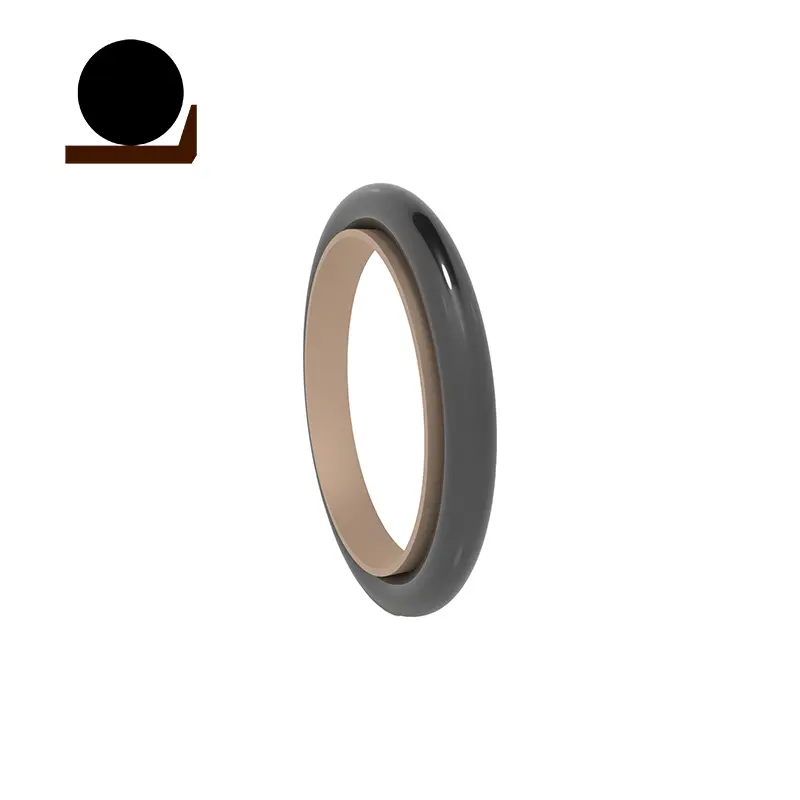

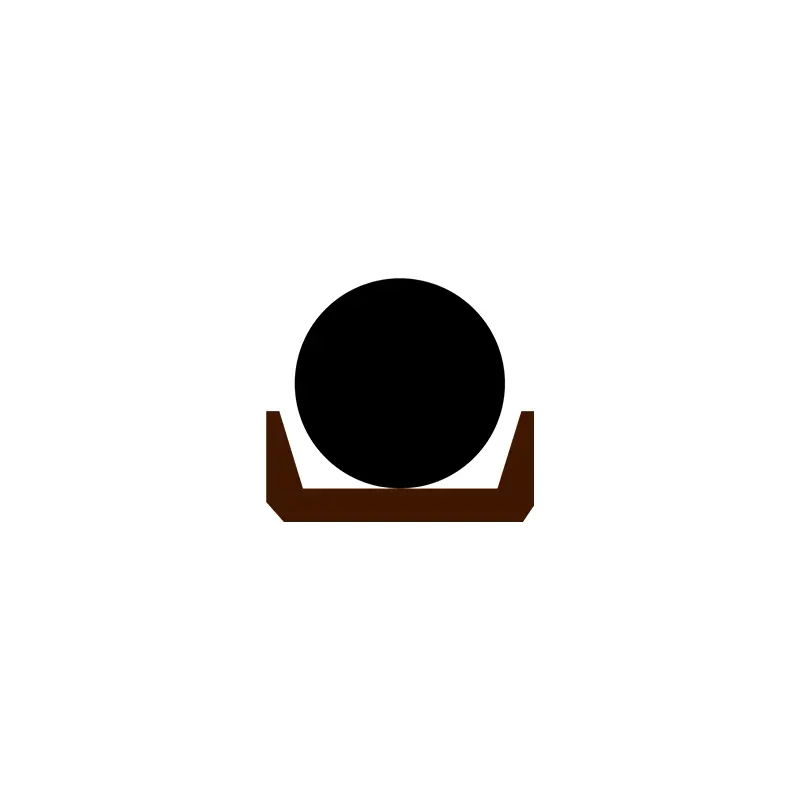

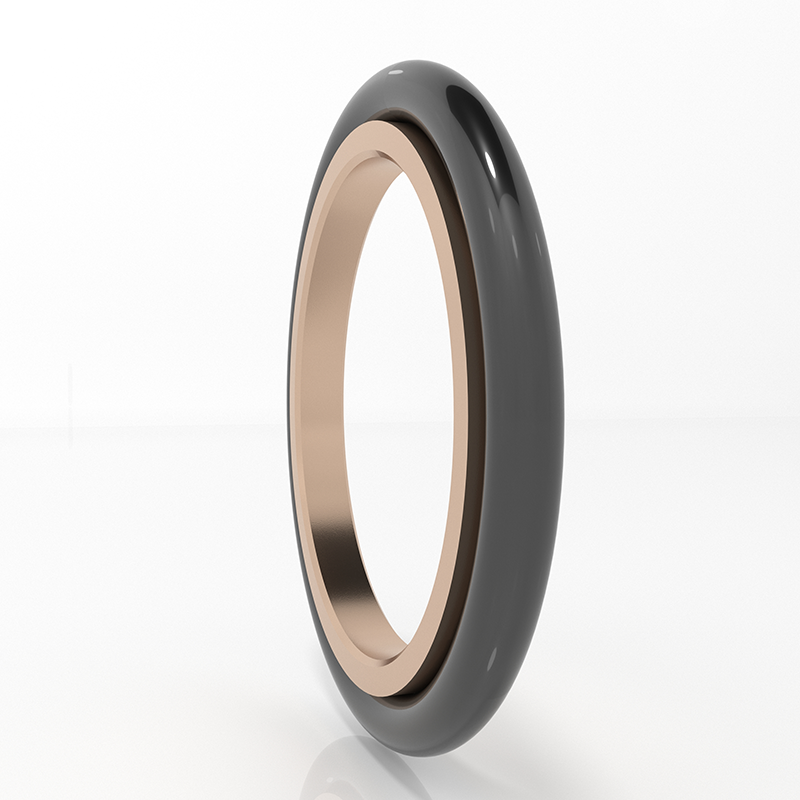

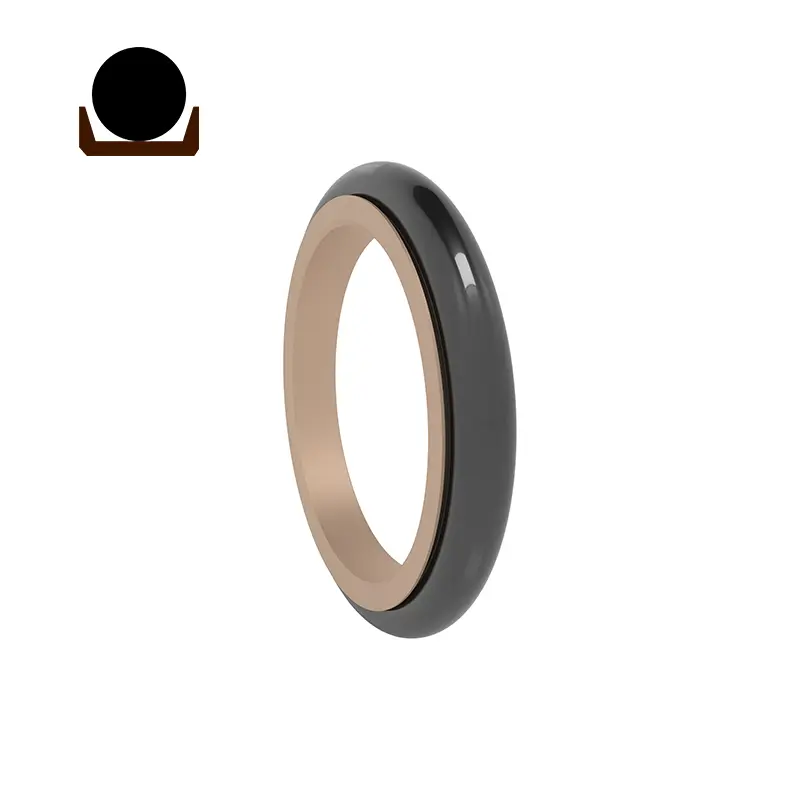

SPNC/RC13 yra sudarytas iš PTFE dangtelio formos sandarinimo žiedo ir O formos gumos žiedo, tinkamo hidrauliniam ir pneumatiniam pradiniam judėjimo judesių krypčių slėgio sandarikliui. O formos žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Antspaudo žiedas priima ploną lūpų dizainą, kuris turi gerą tolesnį kompensaciją, todėl sandarinimo našumas yra geras ir gali būti sumontuotas GB12350 žiedo griovelyje. Strypų skersmenys, mažesni nei 30 mm, turėtų būti naudojami suskaidyti (atviri) griovelius. Savybės:

1. Jis gali būti naudojamas tiek hidrauliniam, tiek pneumatiniam, ir gali būti naudojamas dvikrypčio slėgio sandarinimui;

2.

3. Ilgas gyvenimas, gali būti naudojamas tepalų sandarikliams be aliejaus;

4. Maža konstrukcinė erdvė, lengvas montavimas ir priežiūra;

RC14 yra sudarytas iš „PTFE“ trikampio sandarinimo žiedo ir O formos gumos žiedo, tinkamo hidrauliniam ir pneumatiniam stūmokliniam judesiui vienpusio slėgio sandarinimui. O žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Kadangi sandarinimo žiedas priima ploną lūpų dizainą, tolesnis kompensavimo galimybė yra geresnė, todėl sandarinimo našumas yra geras. Padalintas (atviras) griovelis turėtų būti naudojamas strypo skersmeniui, mažesniam nei 30 mm. Savybės:

1. Jis gali būti naudojamas tiek hidrauliniam, tiek pneumatiniam;

2 Maža trintis, mažas pradinis pasipriešinimas, sklandus judėjimas, vienoda dinaminė ir statinė trintis, be šliaužimo;

3. Ilgas gyvenimas, gali būti naudojamas tepalų sandarikliams be aliejaus;

4. Maža konstrukcinė erdvė, lengvas montavimas ir priežiūra;

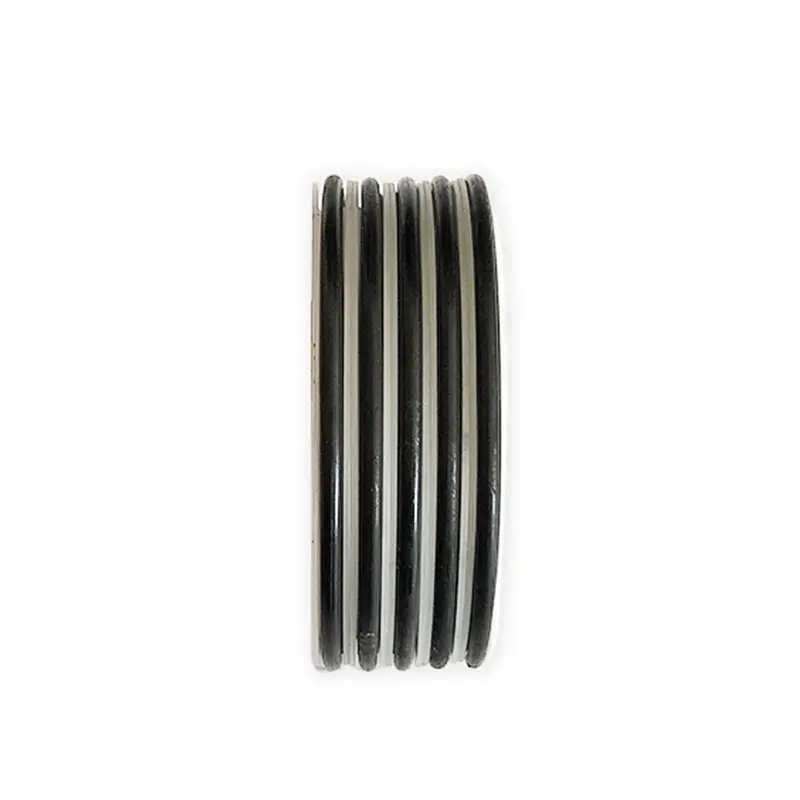

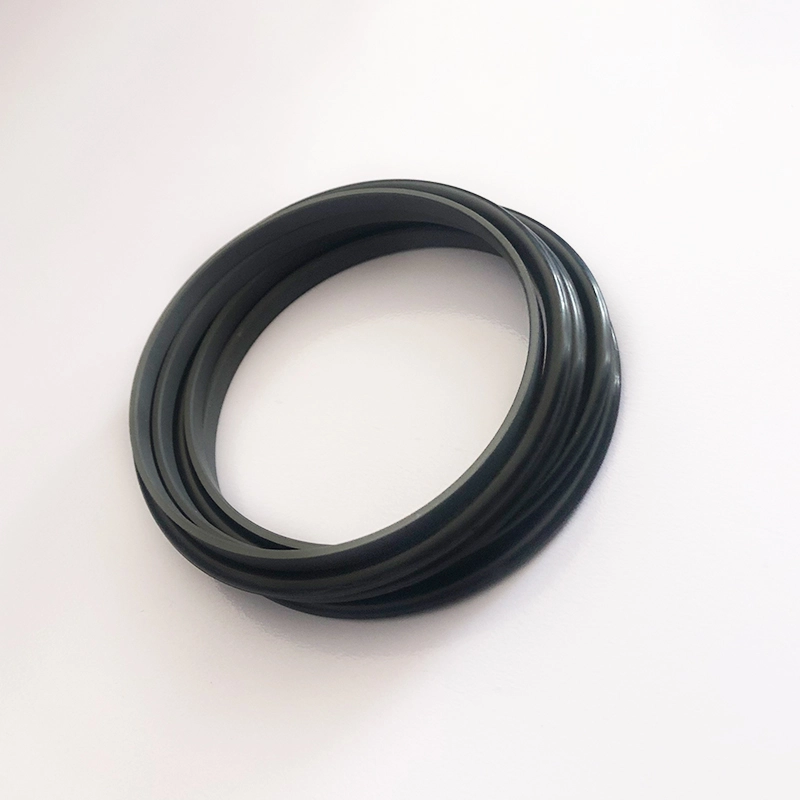

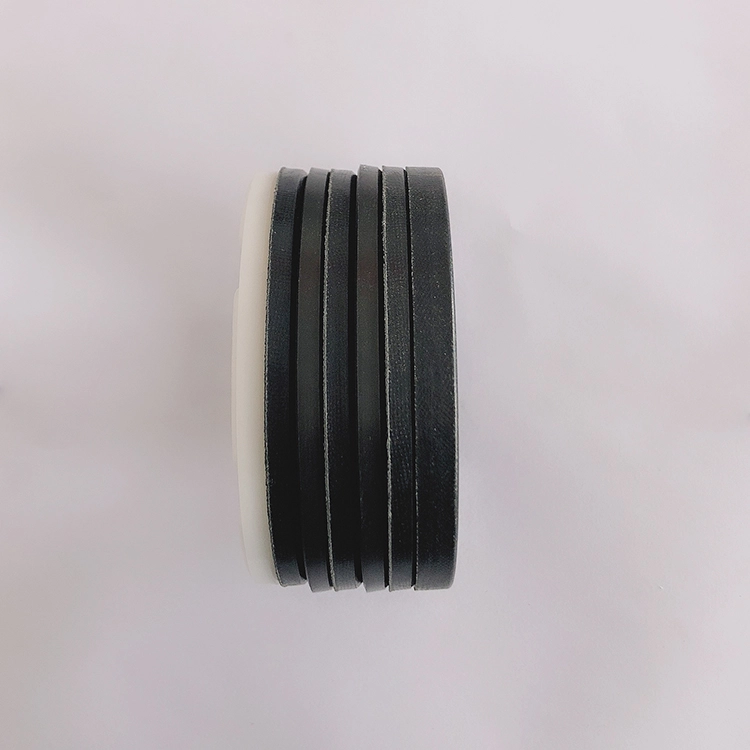

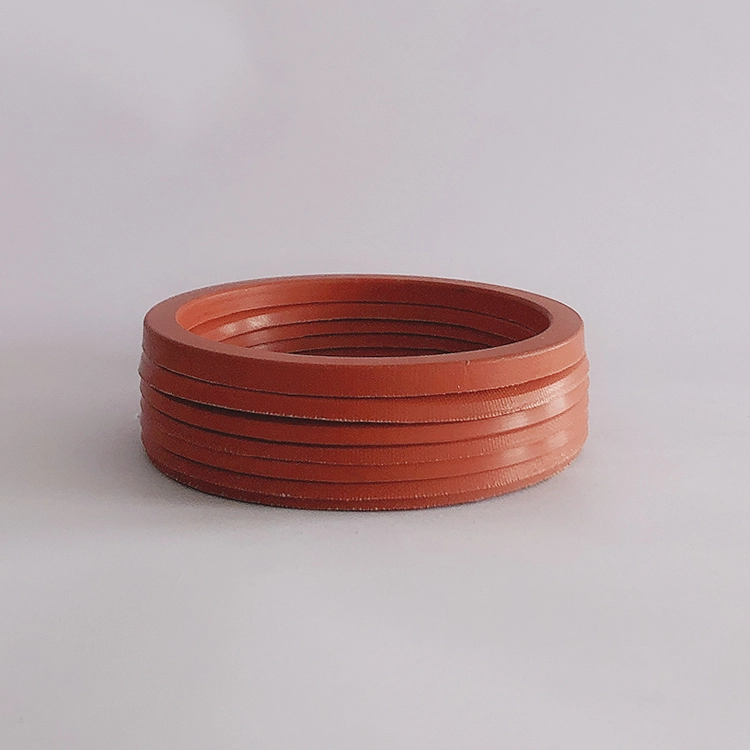

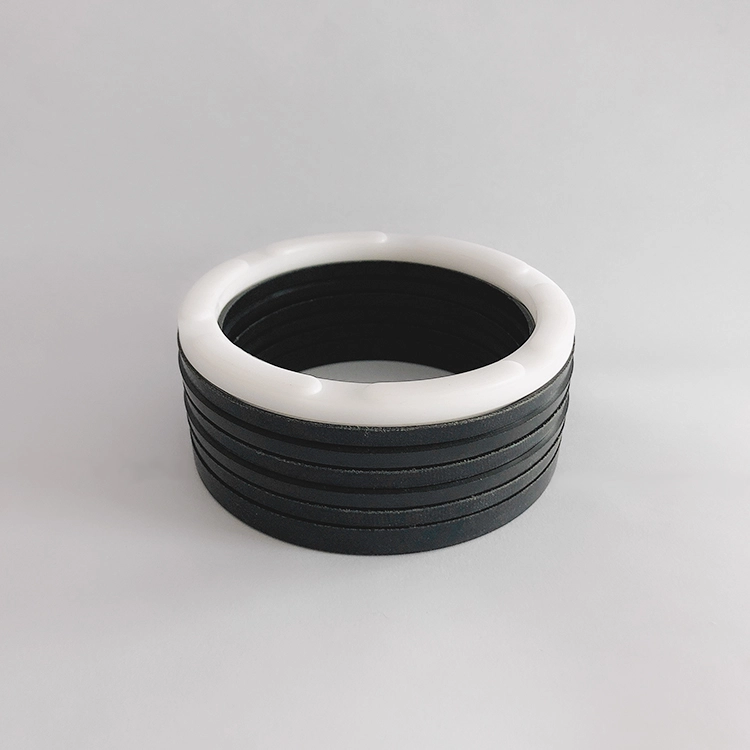

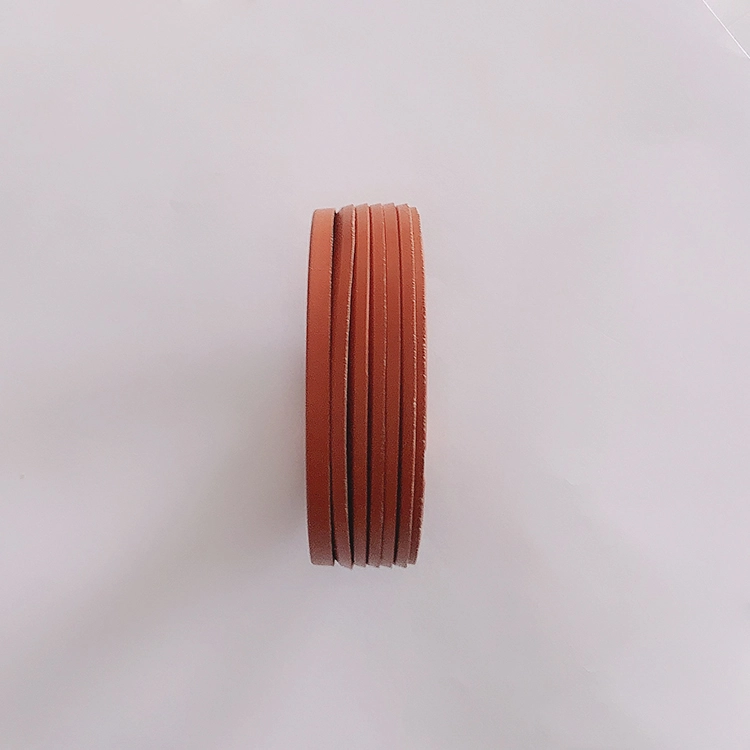

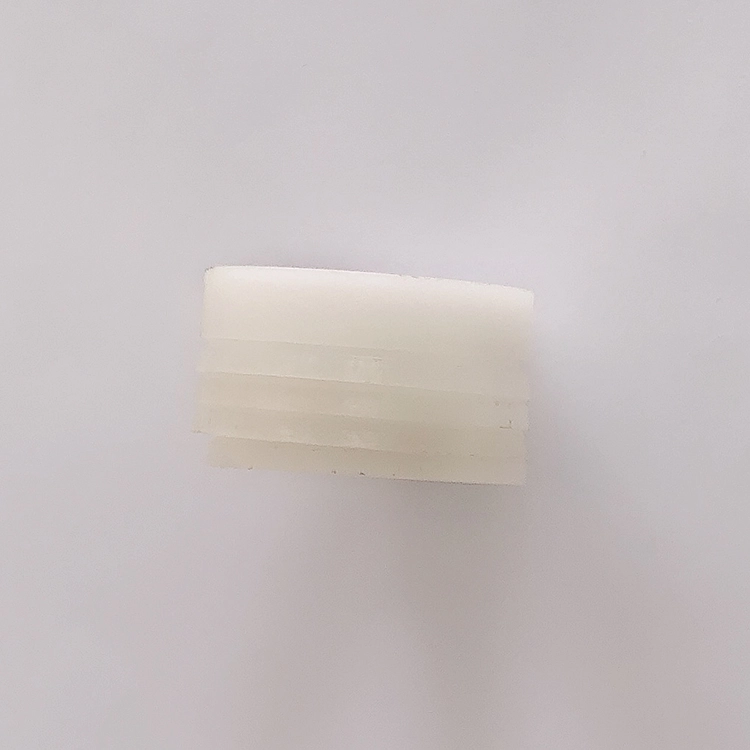

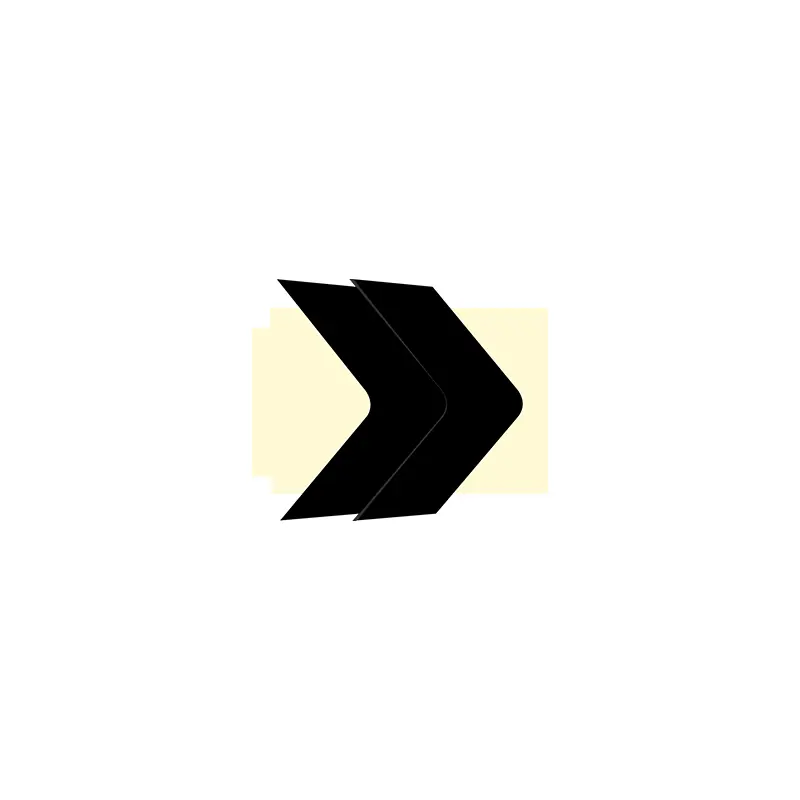

RC15 yra sudarytas iš rinkinio (daugiau nei 3) V formos sandarinimo žiedų, slėgio žiedo ir atraminio žiedo. Jis yra tinkamas hidrauliniam stūmų judesiui vienpusės slėgio sandarinimui. Tepalai suderinami su sandarinimo medžiaga montuojant. Jo negalima įdiegti vientisoje (uždaroje) griovelyje. Savybės:

1. Yra įvairių medžiagų, kurias galima optimaliai pritaikyti atsižvelgiant į įvairius tikslus;

2. Jis gali būti naudojamas atšiauriomis darbo sąlygomis ir yra tinkamas beveik visoms žiniasklaidos ir atšiaurioms sąlygoms;

3. Jis turi ilgą tarnavimo laiką ir gali būti naudojamas tepalams be aliejaus (pagrįstas medžiagų pasirinkimas);

4. Sandarinimą ir trintį galima sureguliuoti sureguliavus tarpiklį, o ašinį dydį galima sureguliuoti pridedant arba pašalinus V formos sandarinimo žiedą;

5. Tai gali veikti efektyviai, net jei sandarinimo paviršiaus kokybė yra prasta.

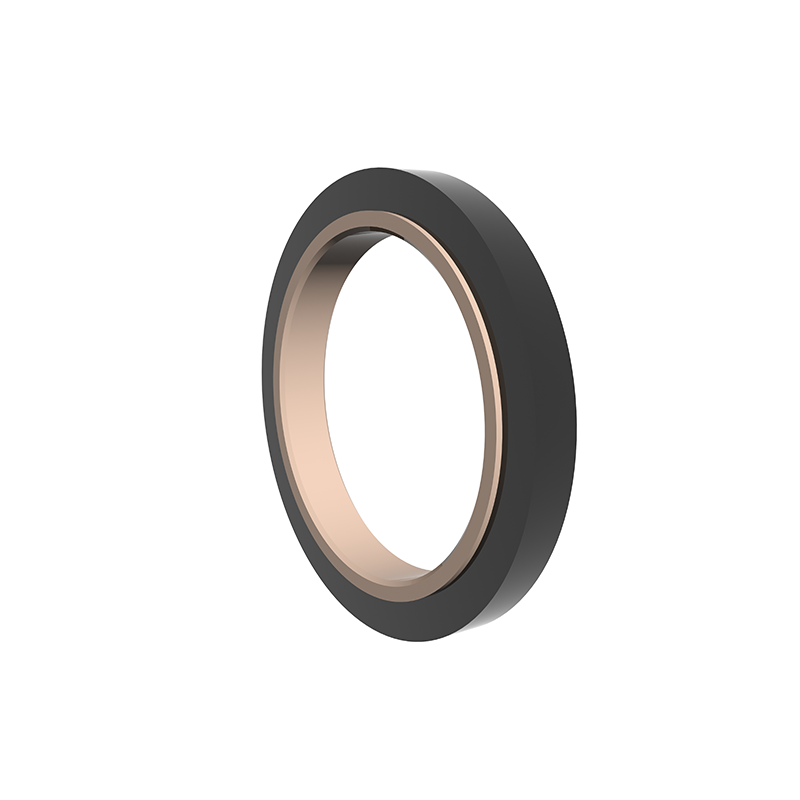

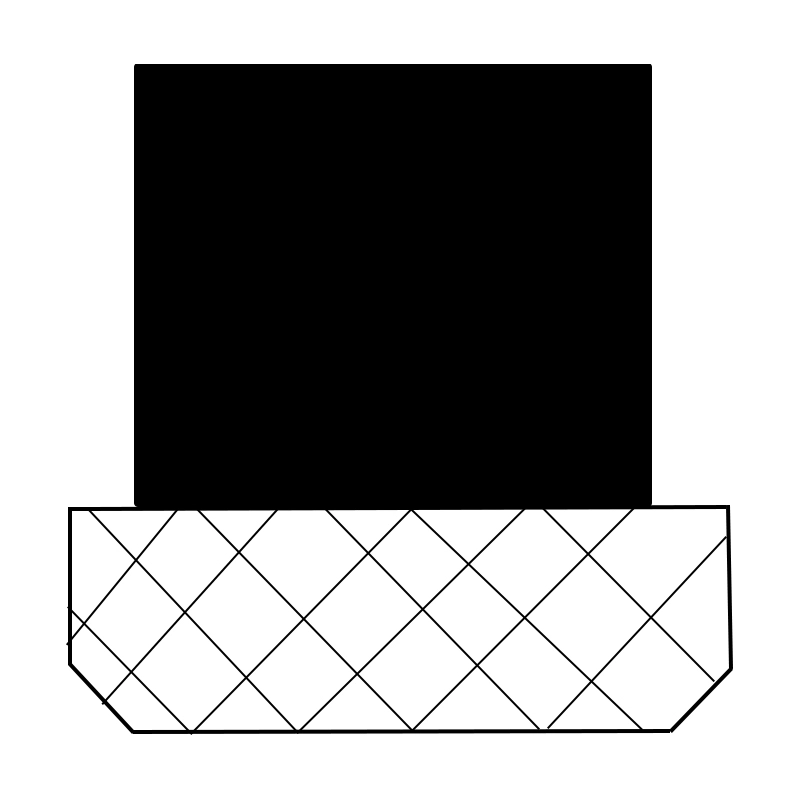

SPN sudarytas iš užpildyto PTFE stačiakampio sandarinimo žiedo ir stačiakampio guminio žiedo, tinkančio hidrauliniam ir pneumatiniam atstumiančiam judesio judesiui. Stačiakampis žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Strypų skersmenys, mažesni nei 30 mm, turėtų būti naudojami suskaidyti (atviri) griovelius.

Savybės:

1.

2. Hidrauliniai ir pneumatiniai dvigubo naudojimo sandarikliai gali būti naudojami dvikrypčio slėgio sandarinimui;

3. Aukštas gyvenimas, gali būti naudojamas tepimo sandarikliams be aliejaus;

4. Maža konstrukcinė erdvė, lengvas montavimas ir priežiūra;

RC17 yra tinkamas hidrauliniam ir pneumatiniam abipusiam dvikrypčio slėgio sandarinimui. O žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Strypų skersmenys, mažesni nei 30 mm, turėtų būti naudojami suskaidyti (atviri) griovelius. Savybės:

1.

2. Hidrauliniai ir pneumatiniai dvigubo naudojimo sandarikliai gali būti naudojami dvikrypčio slėgio sandarinimui;

3. Ilgas gyvenimas, gali būti naudojamas tepalų sandarikliams be aliejaus;

4. Maža konstrukcinė erdvė, lengvas montavimas ir techninė priežiūra:

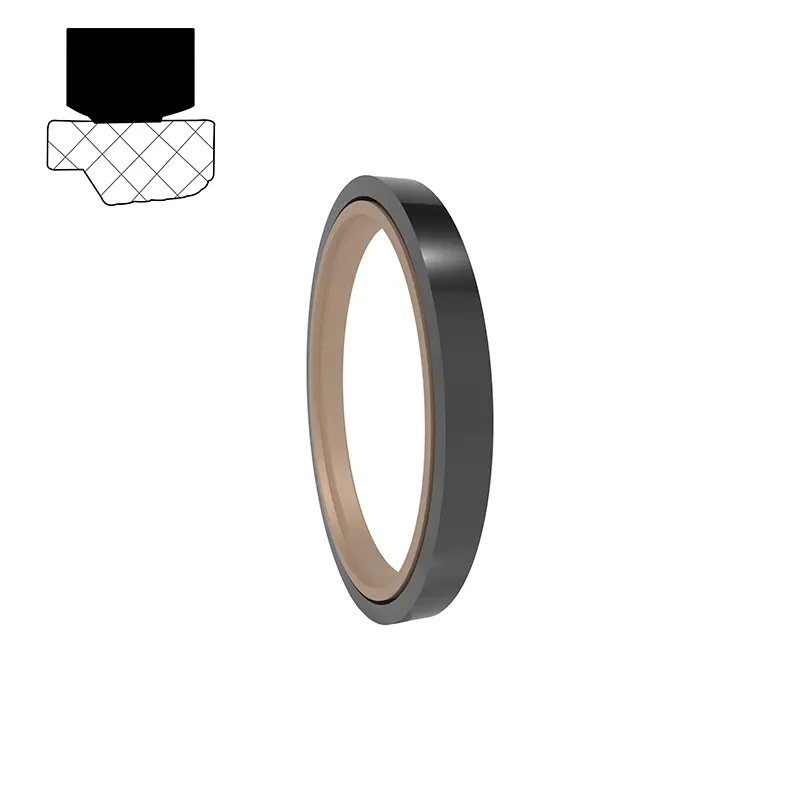

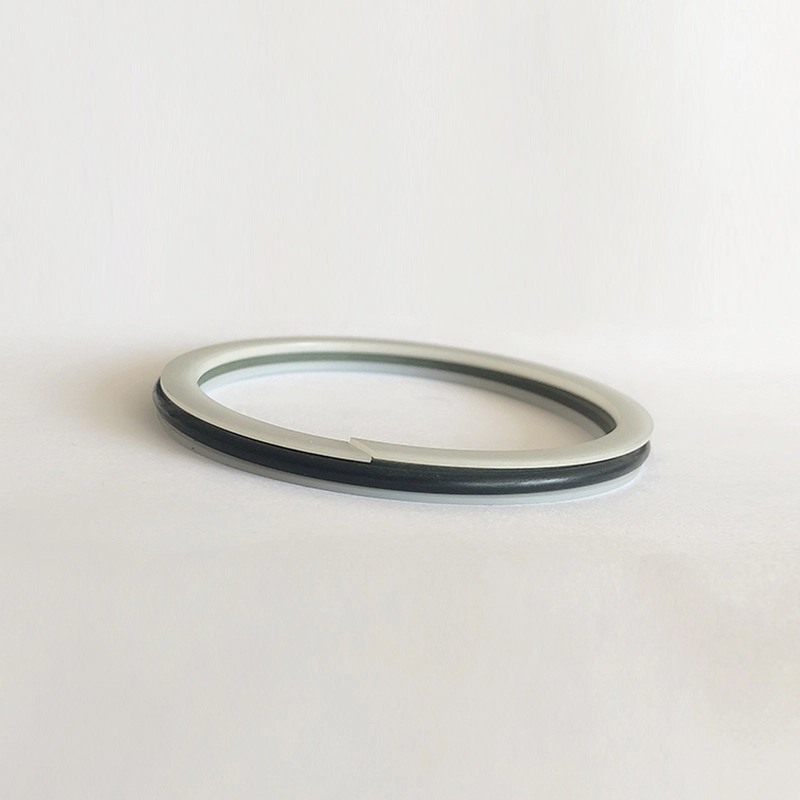

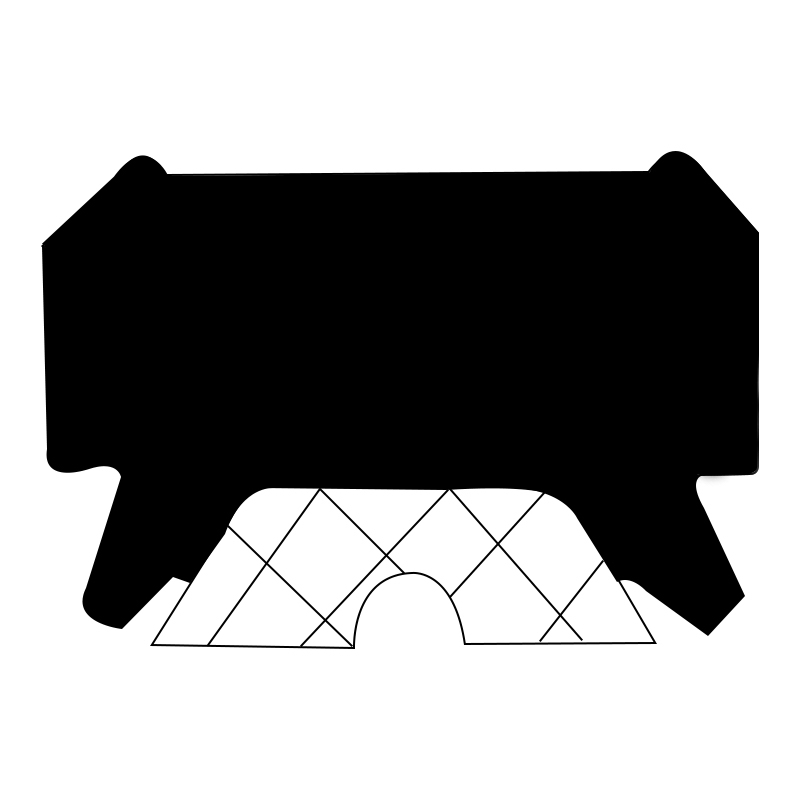

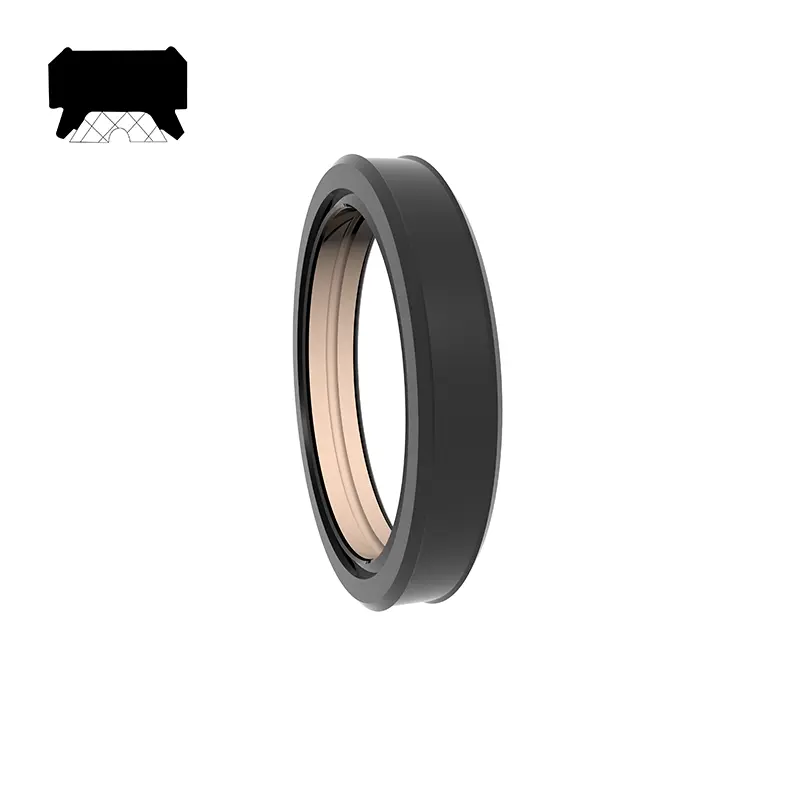

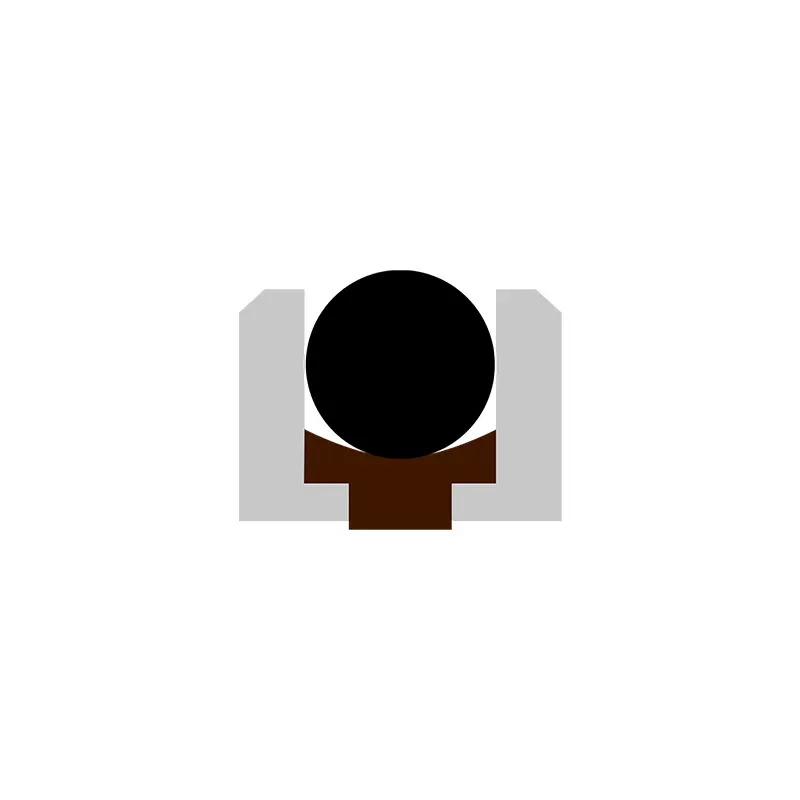

Gtdi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, etc. Tdmi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, no creeping, etc. GGDI yra sudarytas iš PTFE užpildyto sandarinimo žiedo, dviejų L formos plastikinių atraminių žiedų ir elastingos jėgos O žiedo, ir pasižymi gero sandarinimo, ilgo gyvenimo, mažos trinties, jokio šliaužimo ir kt. Savybėmis, kurių nėra šliaužimo ir kt.

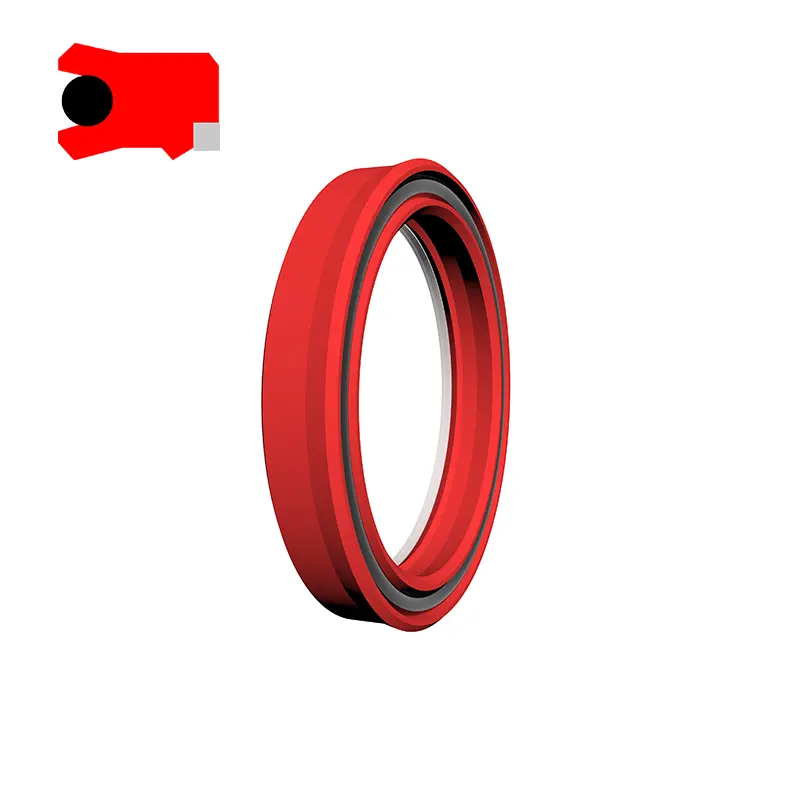

BD tipo sandarinimo žiedas yra stūmoklio strypo sandariklis, daugiausia naudojamas statramsčiams, stūmokliniams strypams, kalimo mašinoms ir hidraulinei įrangai pėsčiųjų įrangai. Savybės:

1. Nejautrus vibracijos apkrovoms ir slėgio smailėms

2. Geras gebėjimas anti-ekstroliuojant

3. Geresnis sandarinimas be apkrovos ir žemos temperatūros

4. Tinka atšiaurioms darbo sąlygoms

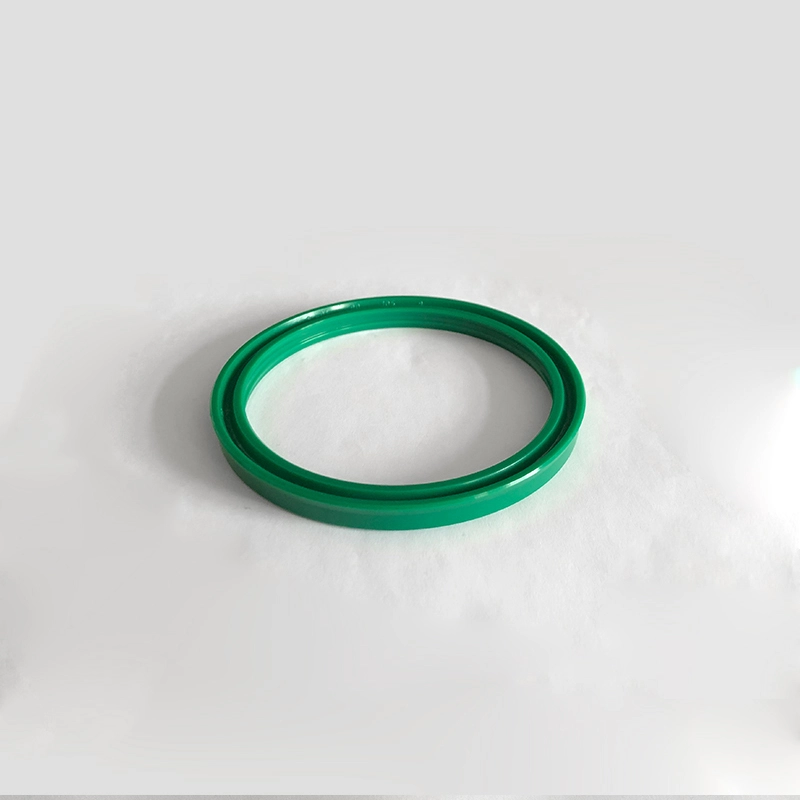

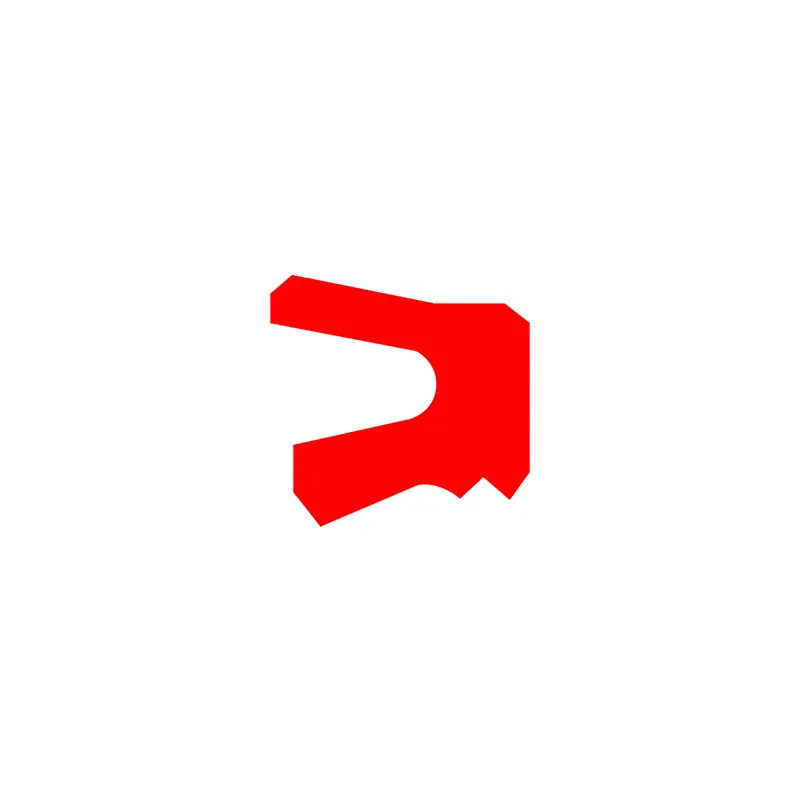

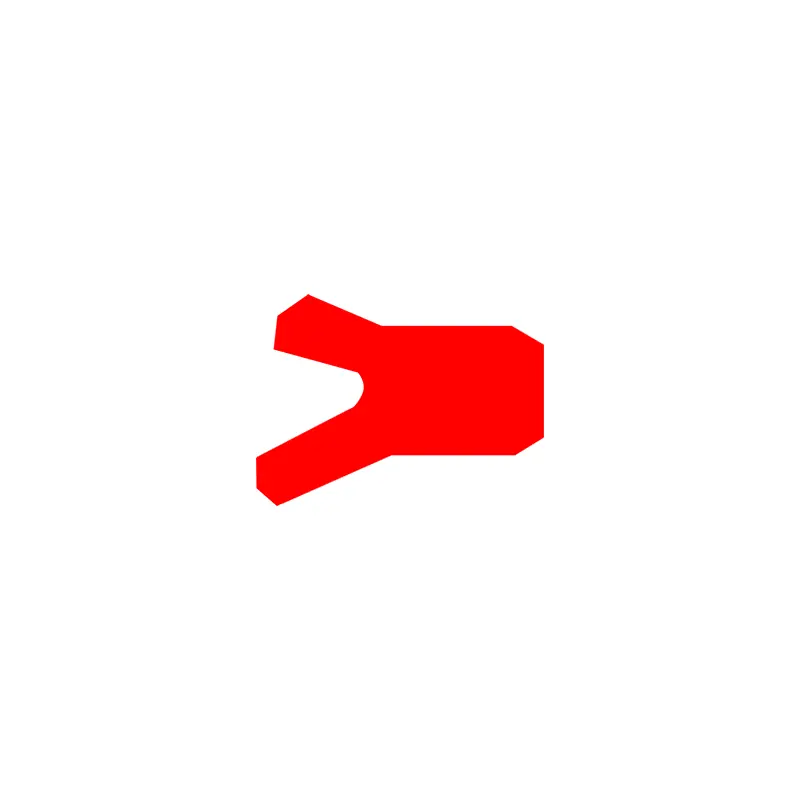

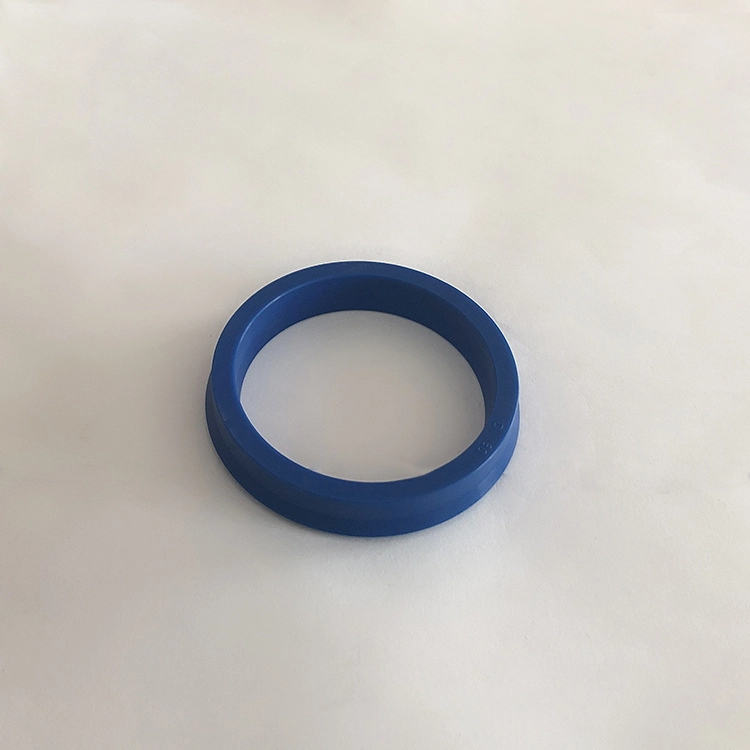

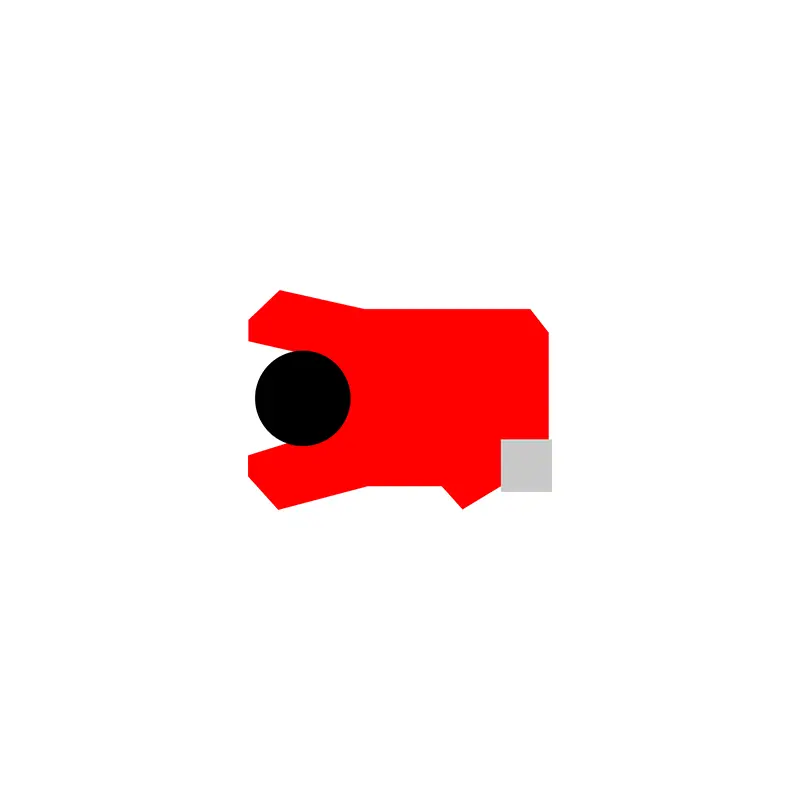

„YXD“ tipo sandariklio žiedas velenui yra asimetrinis sandariklis, specialiai naudojamas ant stūmoklio strypo. Jis tinka vienpusiam hidraulinio stūmoklinio judesio sandarinimui ir turi gerą sandarinimo našumą. Kai jis naudojamas iki 12 ~ 32MPa, prie kulno reikalingas laikantis žiedas. Griovelis atitinka JB/ZQ4265-97 standartą. Jos charakteristikos:

1. Taikoma šviesos apkrovoms ir vidutinėms apkrovoms;

2. Geras sandarinimas tiek aukšto slėgio, tiek žemo slėgio sandarikliams;

3. Yra įvairių medžiagų, o vidutinio atsparumo našumas yra platesnis;

4. Paprasta struktūra ir lengvas montavimas bei priežiūra.

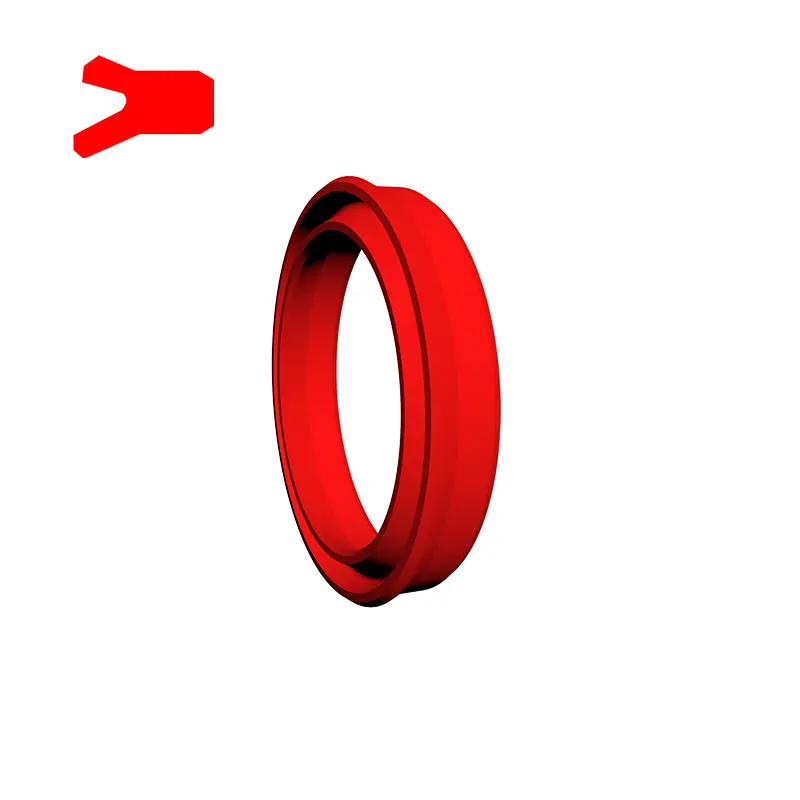

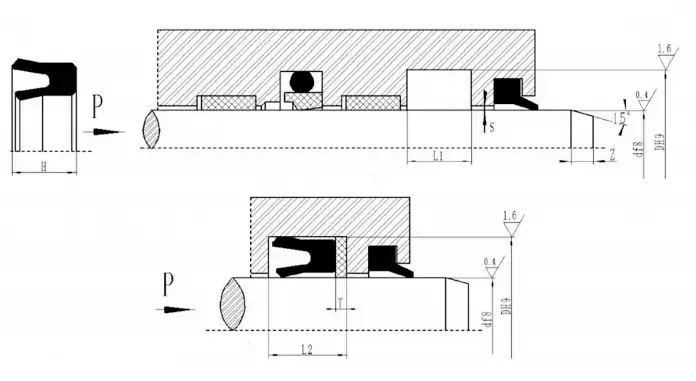

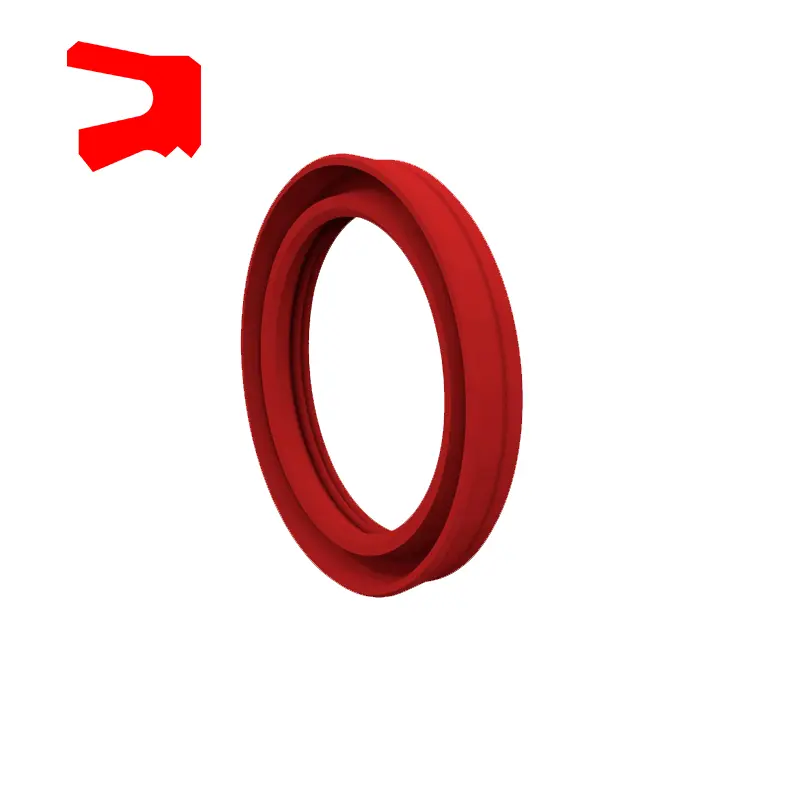

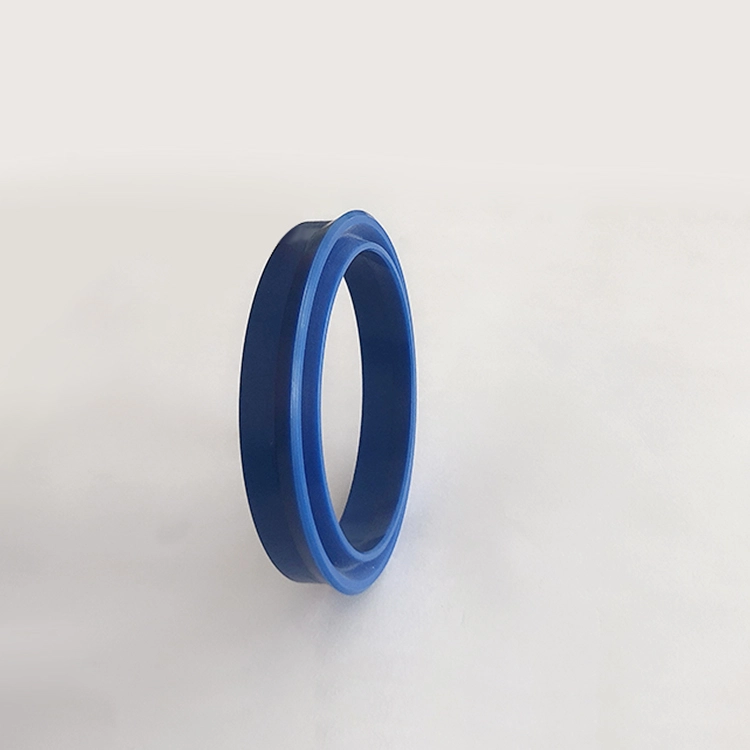

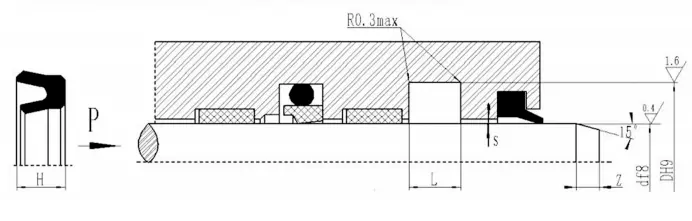

„RCUR“ sandariklio žiedas yra asimetriškas antspaudas, specialiai naudojamas ant stūmoklio strypo, tinkamas vienpusiam hidraulinio abipusio judesio sandarinimui, turint gerą sandarinimo efektyvumą. Griovelis atitinka ISO5597 standartą. Jis naudojamas kaip pagalbinis sandariklis sandarinimo sistemoje. Jos charakteristikos:

1. Geras statinis ir dinaminis sandarinimo našumas;

2. Stiprus liekamasis naftos atkūrimo gebėjimas dinaminėmis sąlygomis;

3. Paprasta struktūra ir lengvas montavimas bei priežiūra.

„RCUSR“ sandariklio žiedas yra asimetrinis sandariklis, specialiai naudojamas ant stūmoklio strypo, su pagalbine lūpa vidinėje sandariklio žiedo pusėje. Jis tinka vienpusiam hidraulinio stūmoklinio judesio sandarinimui ir turi gerą sandarinimo našumą. Griovelis atitinka ISO5597 standartą. Jis gali būti naudojamas atskirai arba kaip pagalbinis sandariklis sandarinimo sistemoje. Jos charakteristikos:

1. Geras statinis ir dinaminis sandarinimo našumas;

2. Maža trintis, sklandus judėjimas, stiprus liekamasis naftos atkūrimo gebėjimas dinaminėmis sąlygomis;

3. Paprasta struktūra ir lengvas montavimas bei priežiūra.

Produkto funkcijos ir programos:

Medžiagos pasirinkimas

1. Galima pasirinkti atramines O žiedų medžiagas: R01 nitrilo guma (NBR), RO2 fluororubber (FKM) ir kt.

2. Sanderacinės medžiagos: PTFE2, PTFE3, PTFE4, PU ir kt.

RC15 Medžiagos pasirinkimas

1. Slėginės žiedo medžiaga: politetrafluoretilenas, nitrilo audinys, fluorubber audinys, nailonas, polioksimetilenas

2. V žiedo medžiaga: politetrafluoretilenas, nitrilo guma, nitrilo audinys, fluorubber, fluorubber audinys, poliuretanas

3. Palaikymo žiedinė medžiaga: nitrilo audinys, fluorubber audinys, nailonas, polioksimetilenas, politetrafluoretilenas

RCUR medžiagos atrankos poliuretanas (PU)

Užsakymo pavyzdys ：

Užsakymo modelis RC11-40x55.1x6.3-PTFE3-R01

Užsakymo modelis RC11-B-40x55.1x6.3-PTFE3-R02

Modelio kremo skersmuo X griovelio skersmuo X griovelio plotis PTFE3-modifikuotas PTFE MEDŽIAGOS Kodas R01, R02-O žiedo medžiagos kodas

Užsakymo modelis RC12-40x55x7.5-PTFE3-R01

Modelio kremo skersmuo X griovelio skersmuo X griovelio plotis Ptfe3-modifikuotas tetrafluoretileno medžiagos kodas R01-rectangular žiedo medžiagos kodas

Užsakymo modelis RC13-80-PTFE3-R01 arba SPNC-80-PTFE3-R01

RC13/SPNC modelio 80 greičio skersmuo D PTFE3-PTFE MEDŽIAGOS KODAS R01-O žiedo medžiagos kodas

Užsakymo modelis RC14-80-PTFE3-R01

RC14 modelio 80 veleno skersmuo D ptfe3-PTFE Medžiagos kodas R01-O žiedo medžiagos kodas

RC15

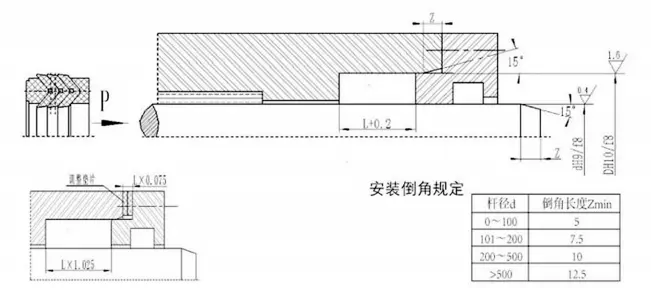

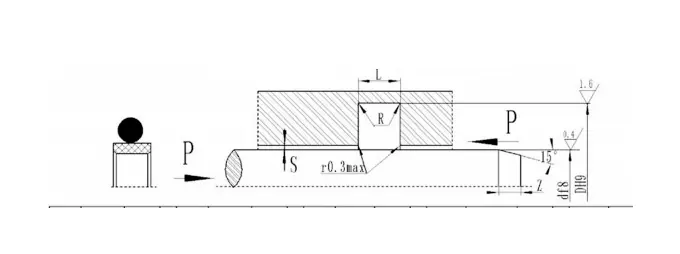

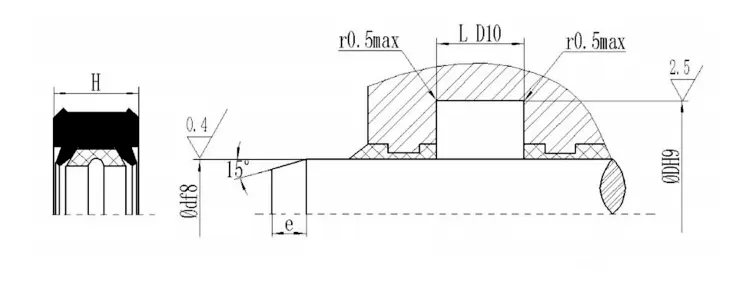

Užsakymo pavyzdys RC15-A-40X55X22.5RC15-A-MODEL DXDXL Instaliacijos „Chamfer“ taisyklės

V formos kombinuotas sandariklis gali pasiekti geriausią sandarinimo ir trinties būseną, sureguliuodamas tarpinio ašinį dydį. Pradinį nusidėvėjimą po ilgalaikio veikimo galima išplėsti sureguliuojant ašinį dydį. Rekomenduojama, kad sandarinimo ertmės reguliuojamas ašinis ašinis dydis būtų 1,025L, o reguliavimo kiekis yra 7,5%L.

Spn

Užsakymo modelis spn-d*d*l-ppfe3-r01 strypo skersmuo*griovelio apatinio skersmens*griovelio plotis

SPN modelis PTFE3 modifikuotas PTFE medžiagos kodas R01-rectanguar Ring Medžiagos kodas

RC17

Užsakymo modelis RC17-D*D*L-PTFE3-R01 STROD skersmuo*GRANDINĖ Apatinio skersmens*Griovelio plotis

GTD

TDMI

GGDI

Bd

Užsakymo modelis BD40*55*11,4 strypo skersmuo × griovelio skersmuo × sandarinimo aukštis

Yxd

Užsakymo modelis YXD63X75X14 -R01 STRINIO Diametras × GYVE

Rcur

Užsakymo modelis rcur63x73 × 10 strypo skersmuo × griovelio skersmuo × sandarinimo aukštis

Užsakymo modelis RCUSR63x73x6 Strypo skersmuo × griovelio skersmuo × sandarinimo aukštis

Specifikacijos
