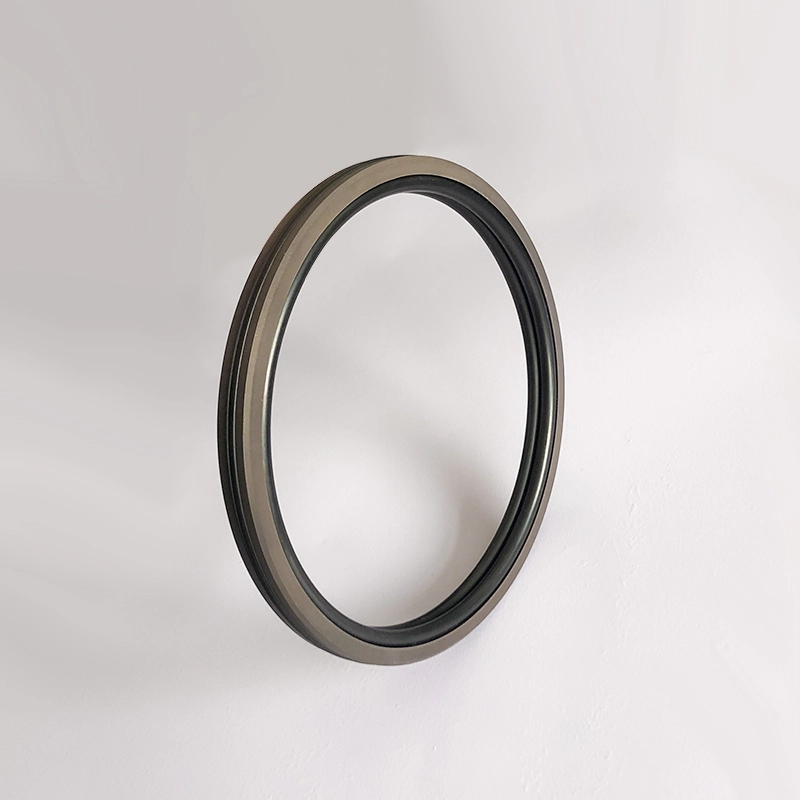

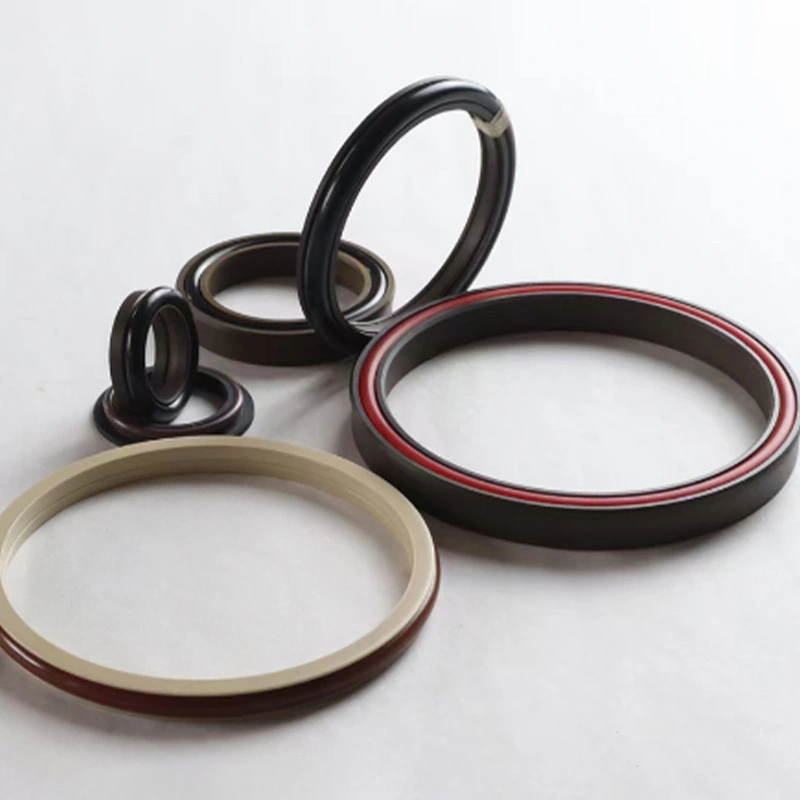

Hidrauliniai stūmoklinių skylių antspaudai mūsų gamykloje ir mokslinių tyrimų ir plėtros centre yra suskirstyti modeliai ir tipai, kurių kiekvienas turi savo savybes, tačiau mes pasiekėme griežtą kokybės kontrolę.

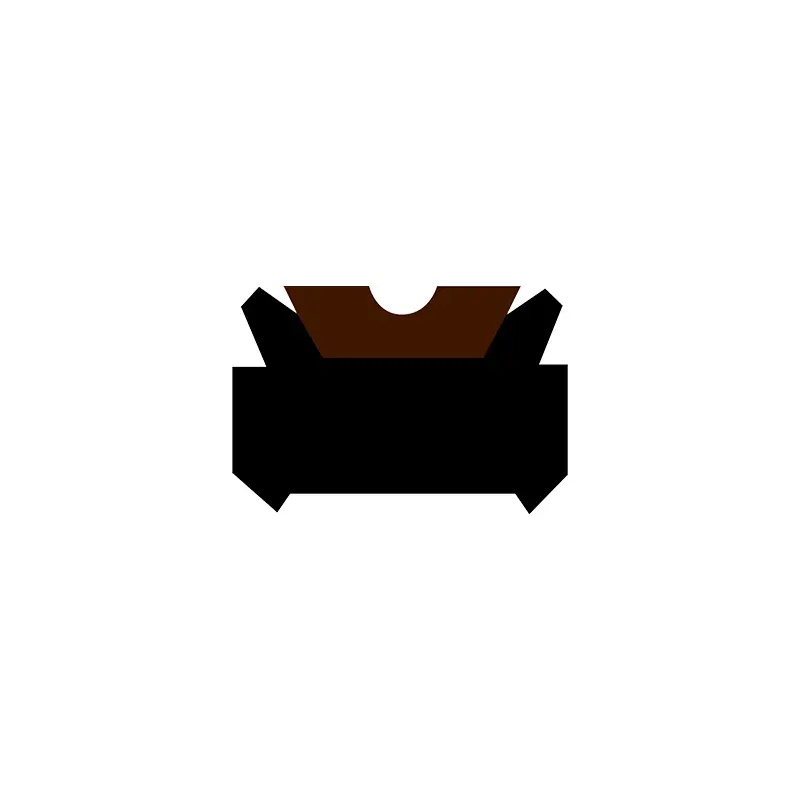

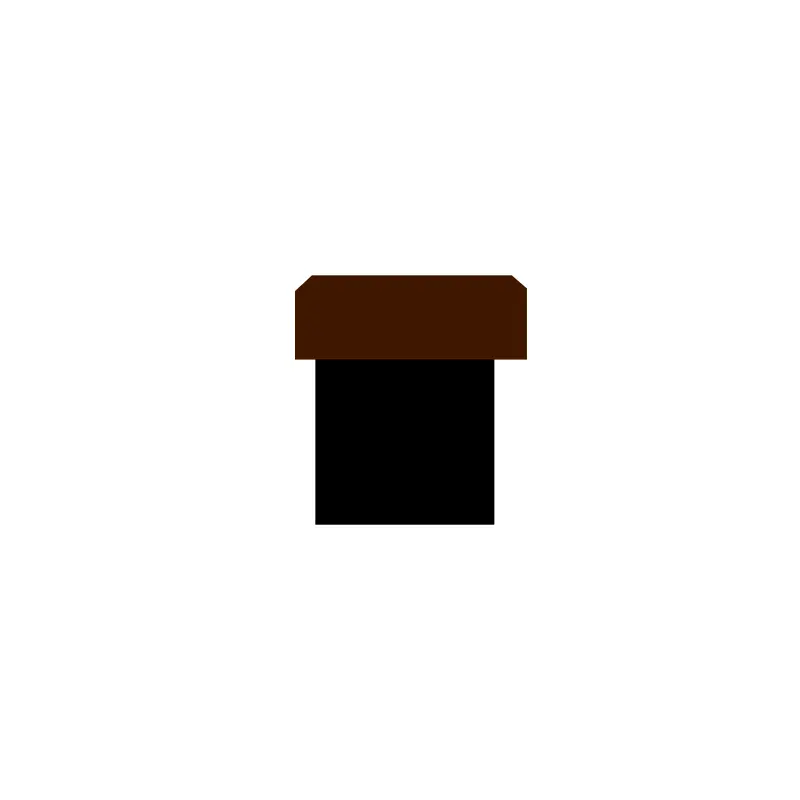

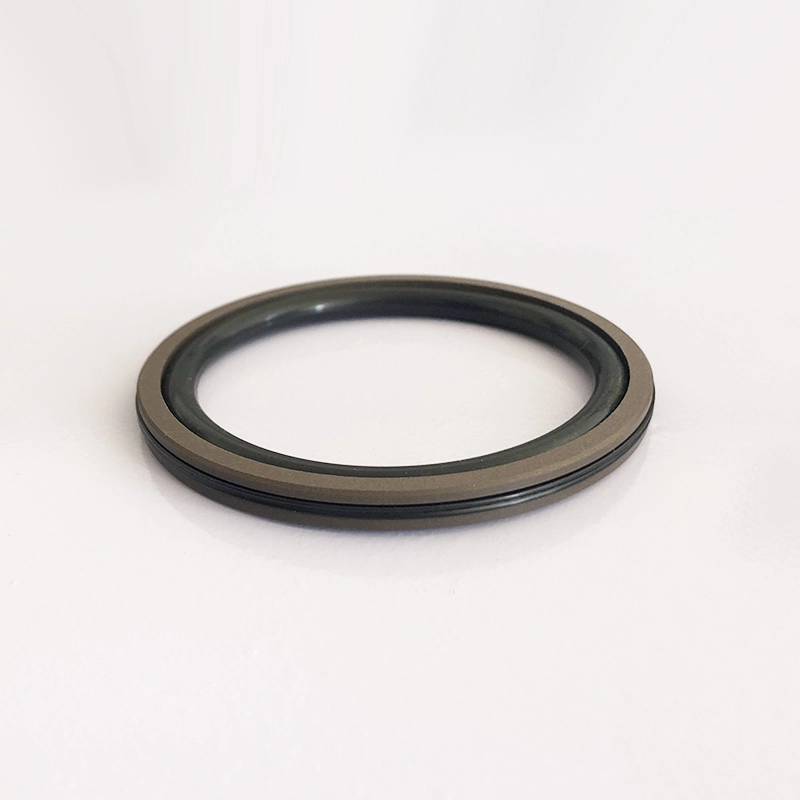

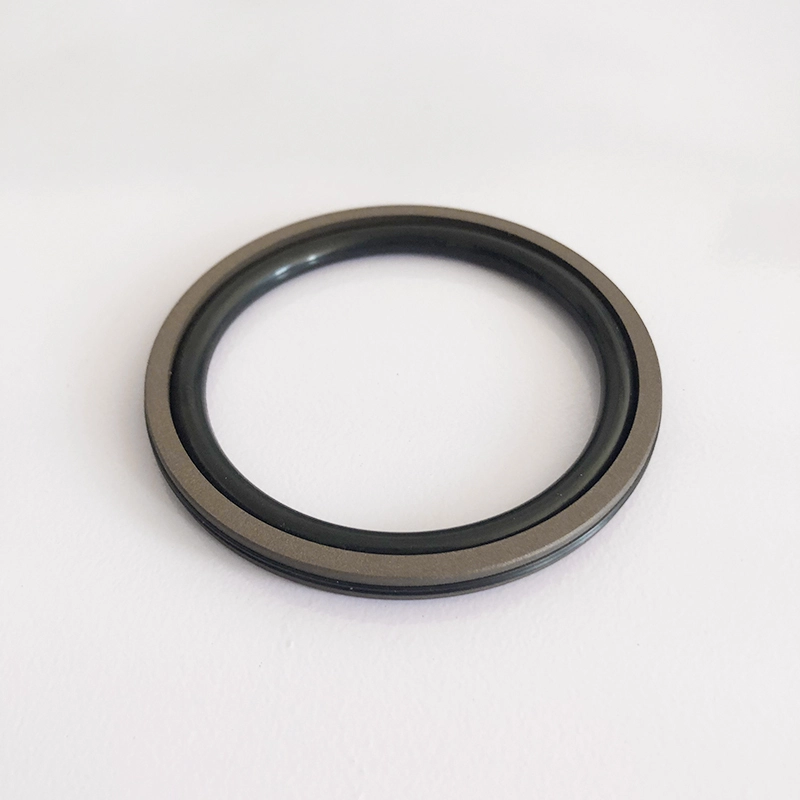

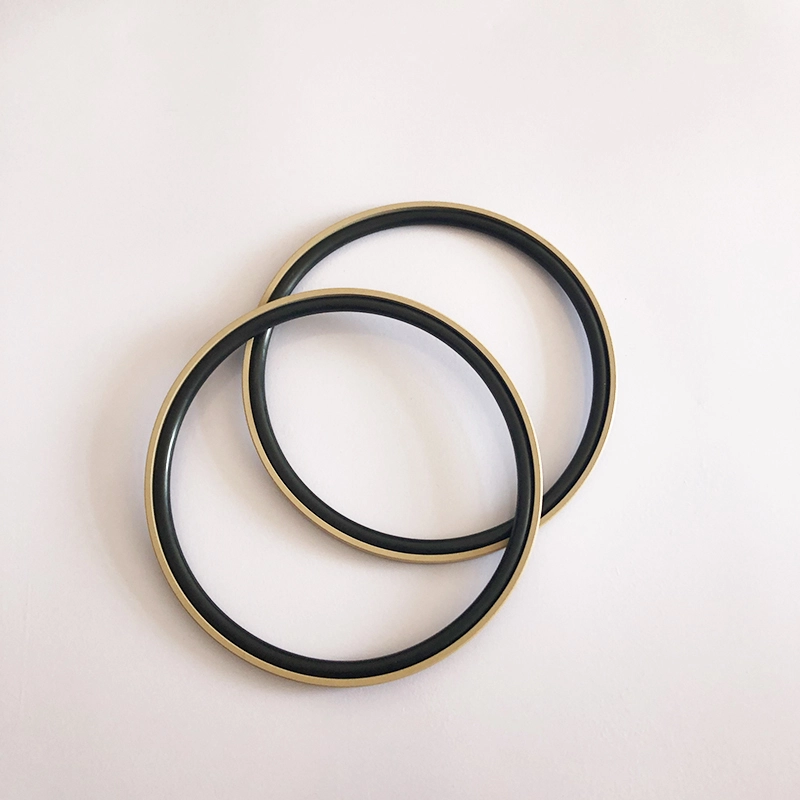

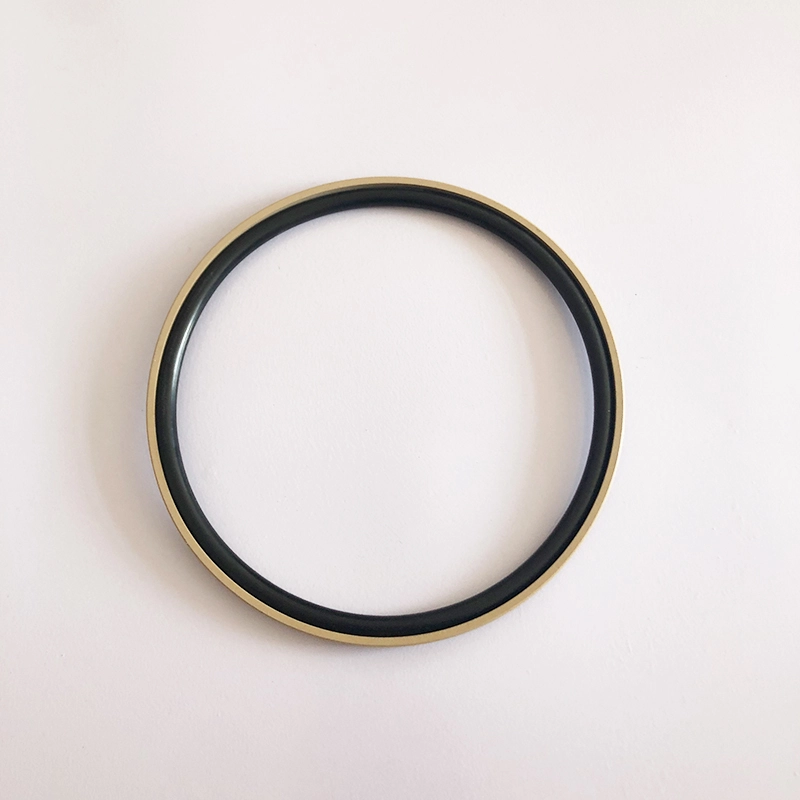

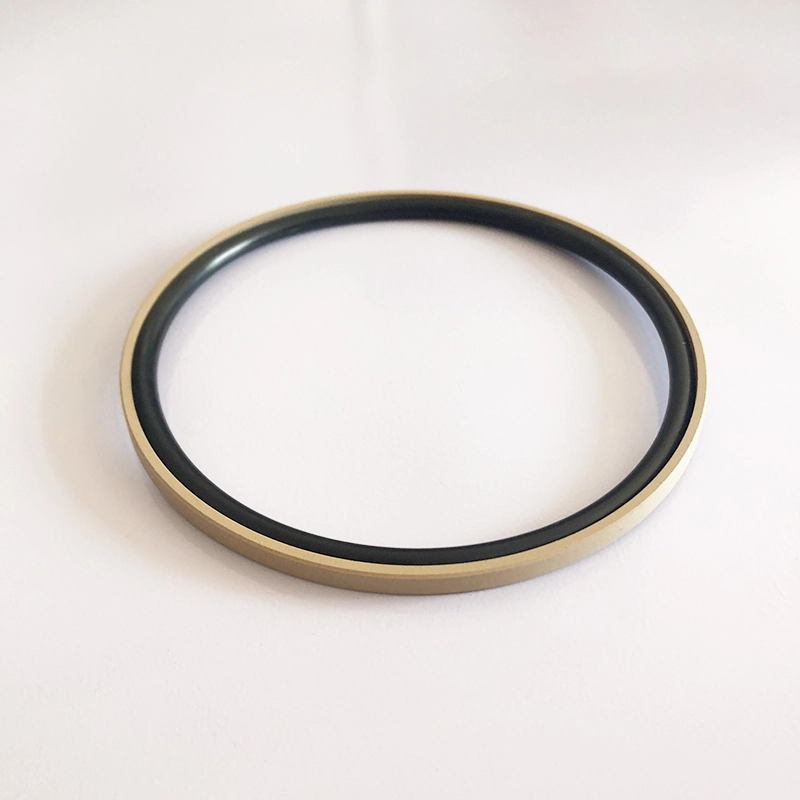

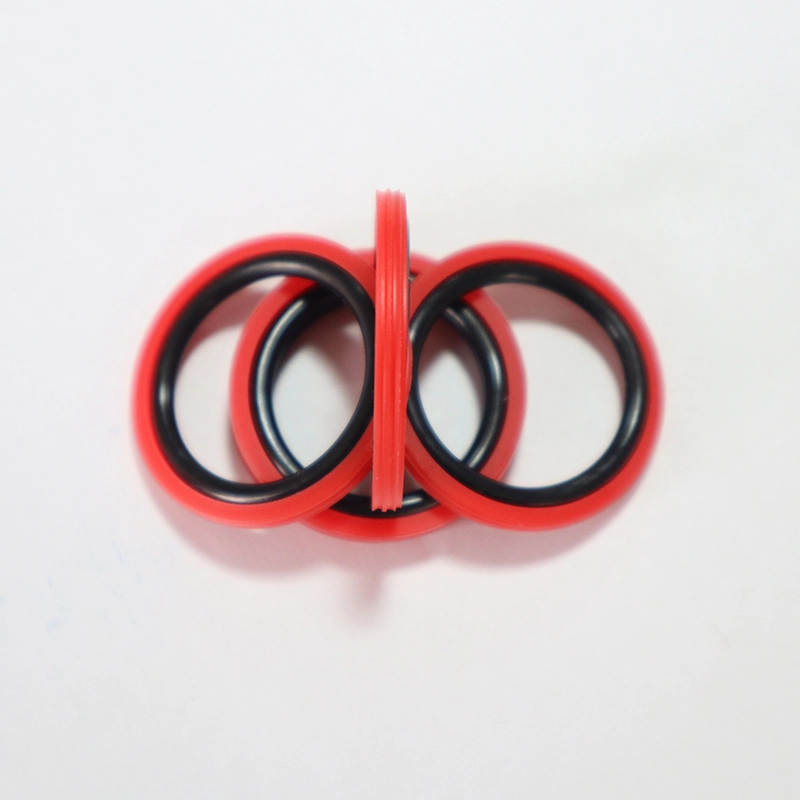

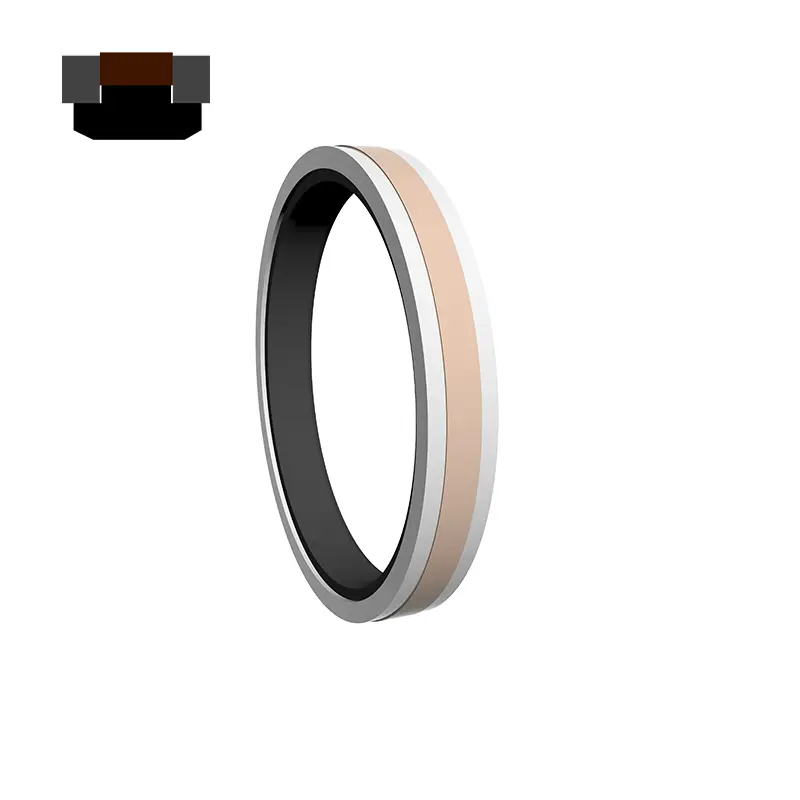

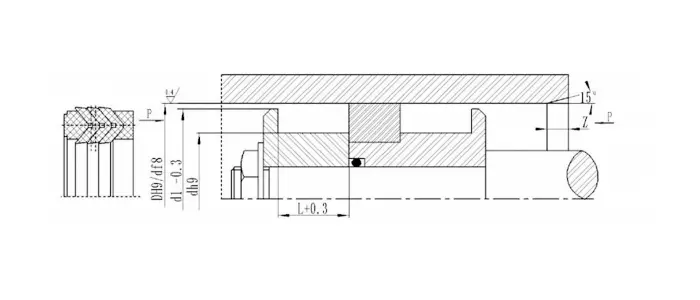

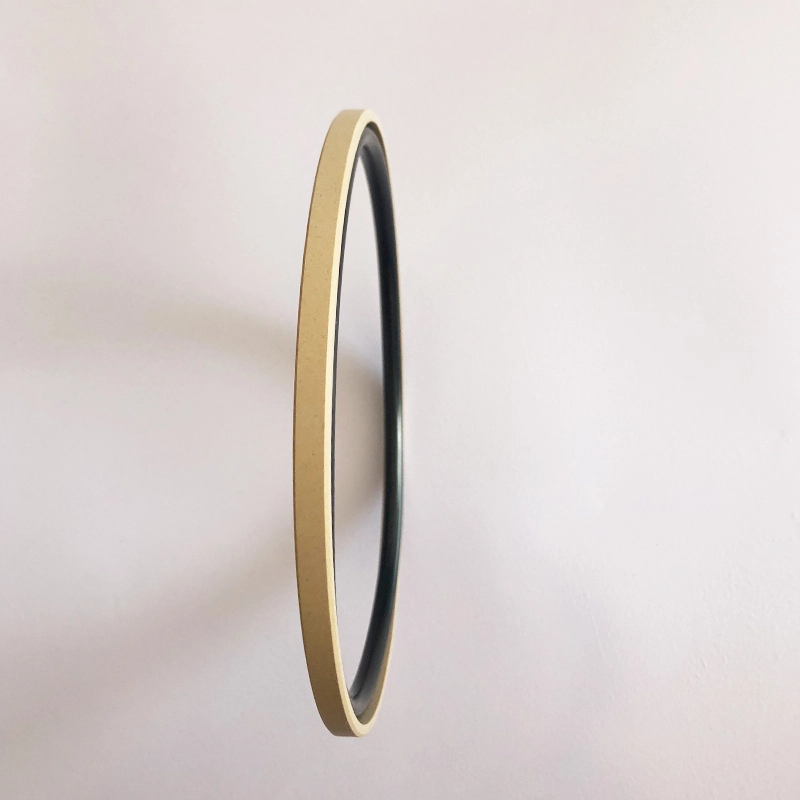

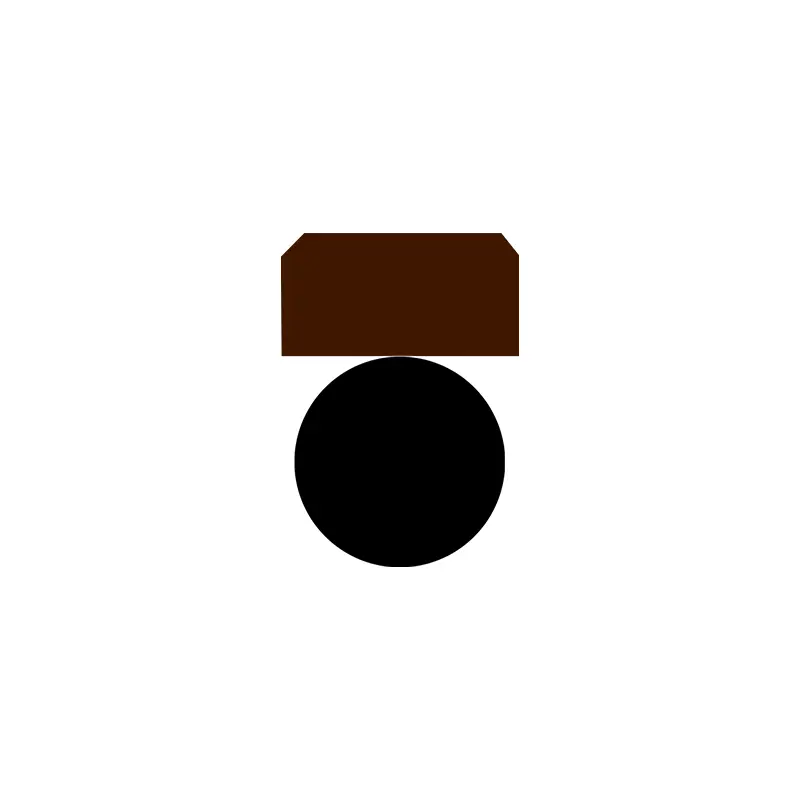

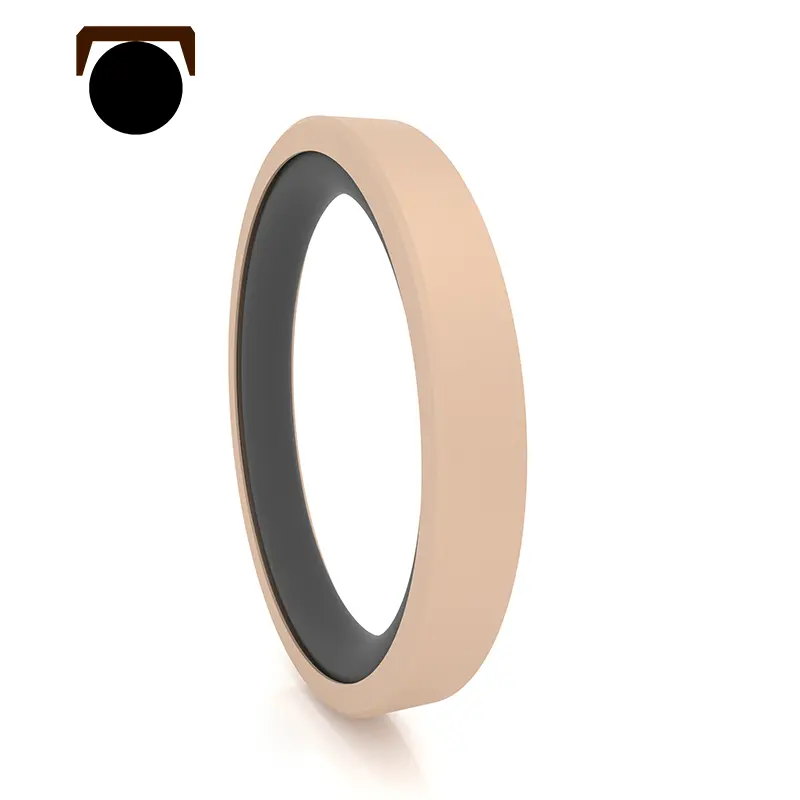

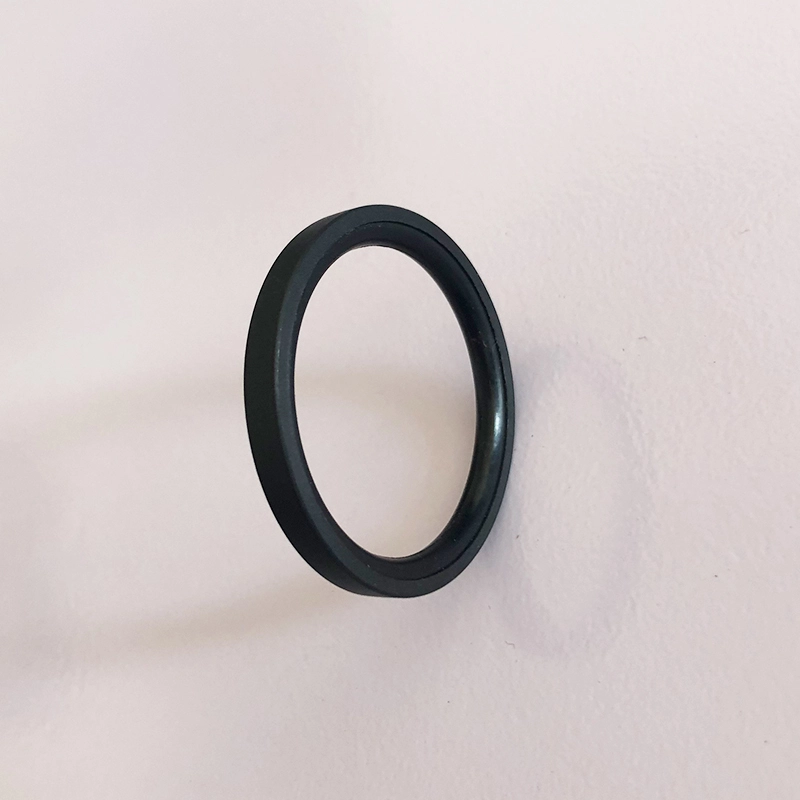

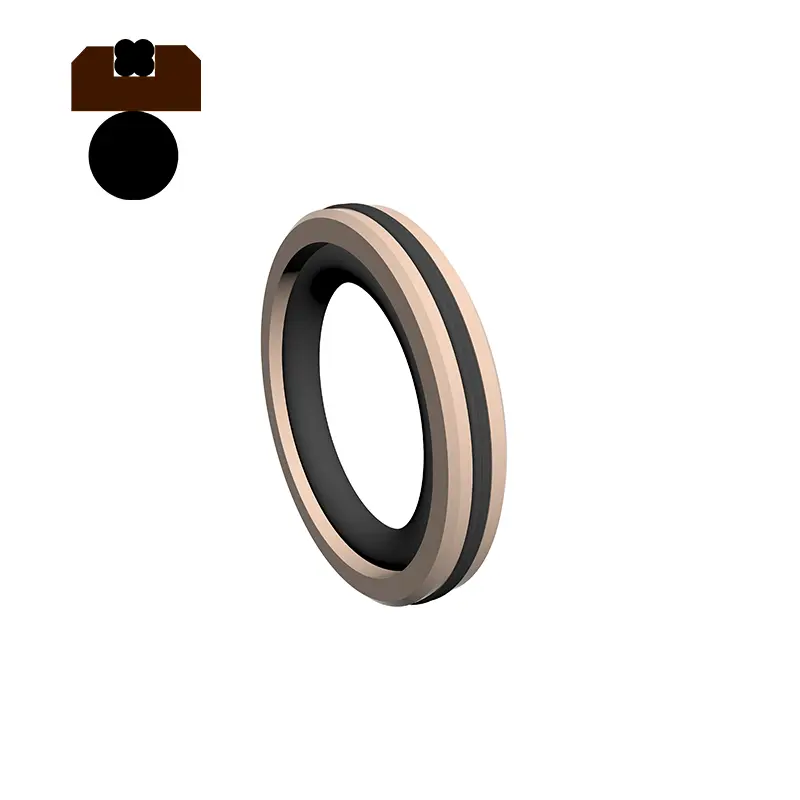

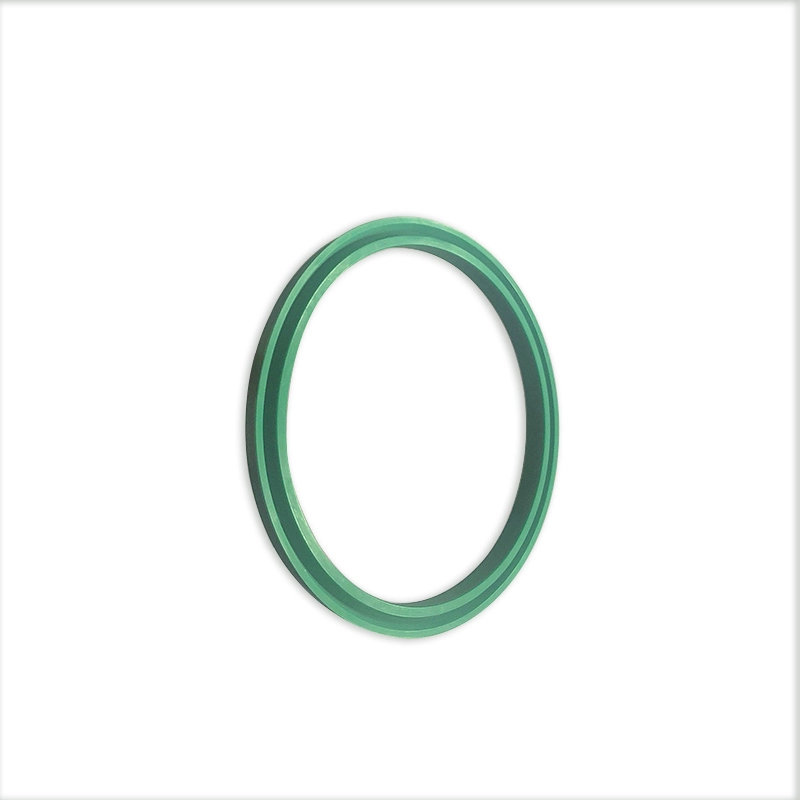

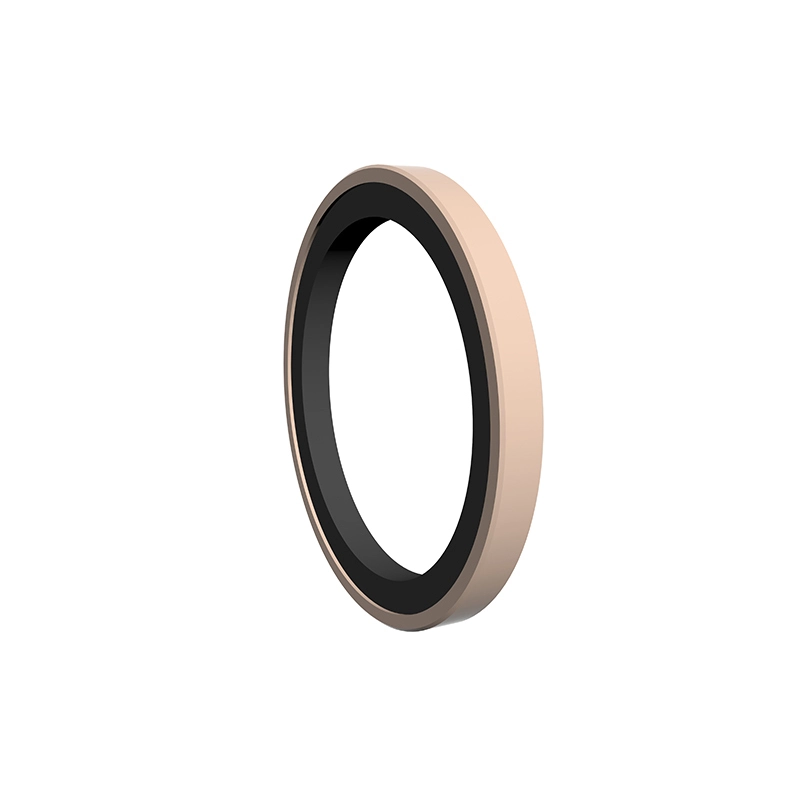

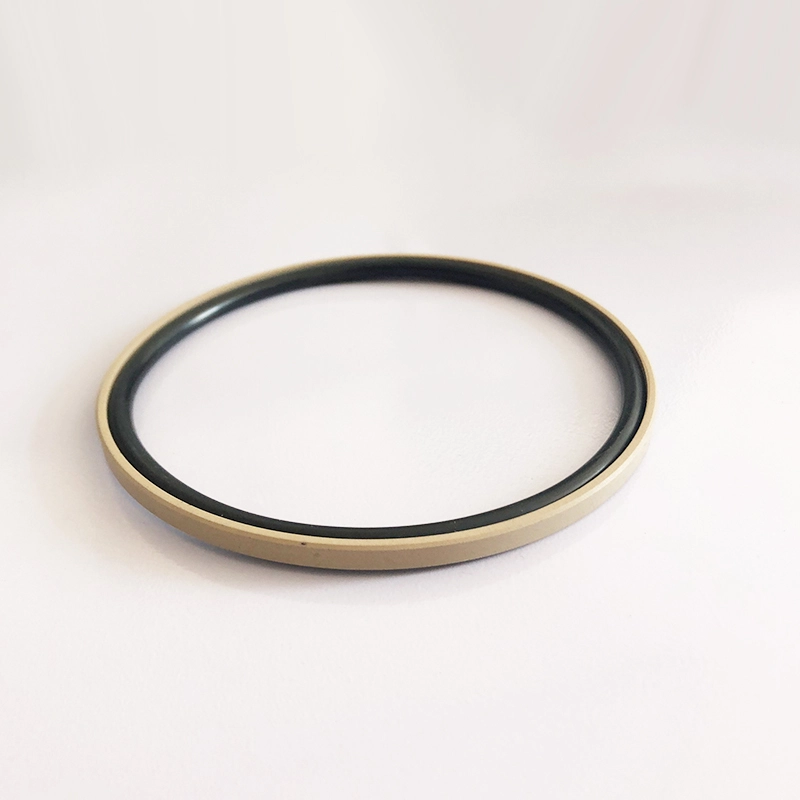

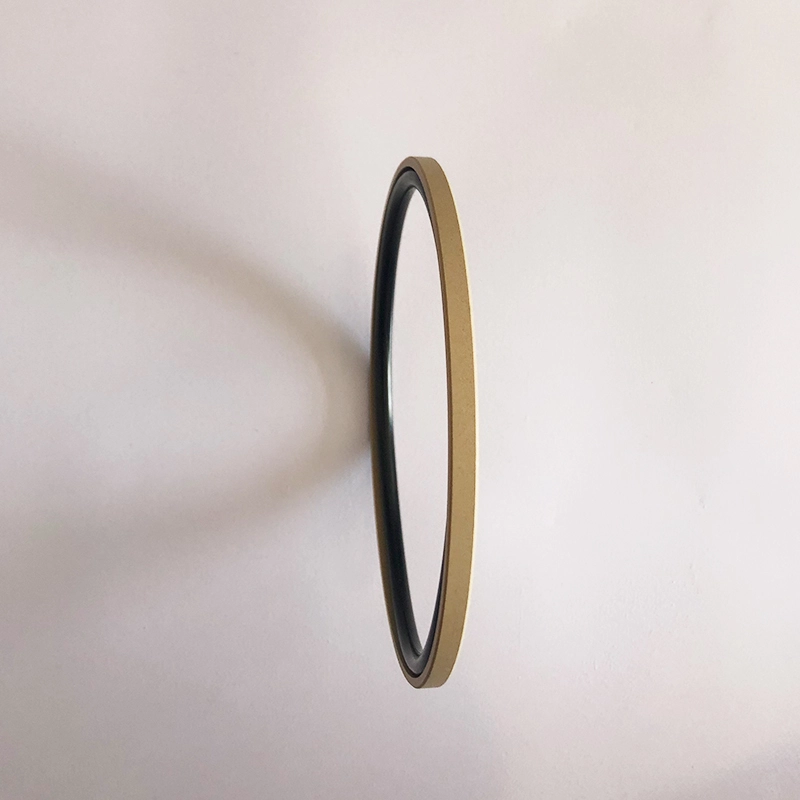

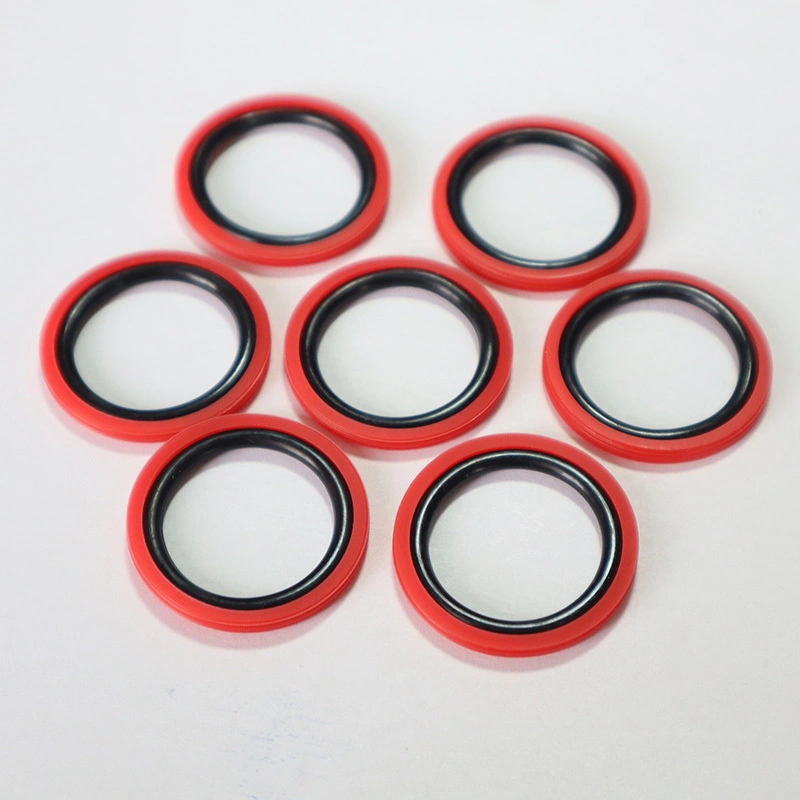

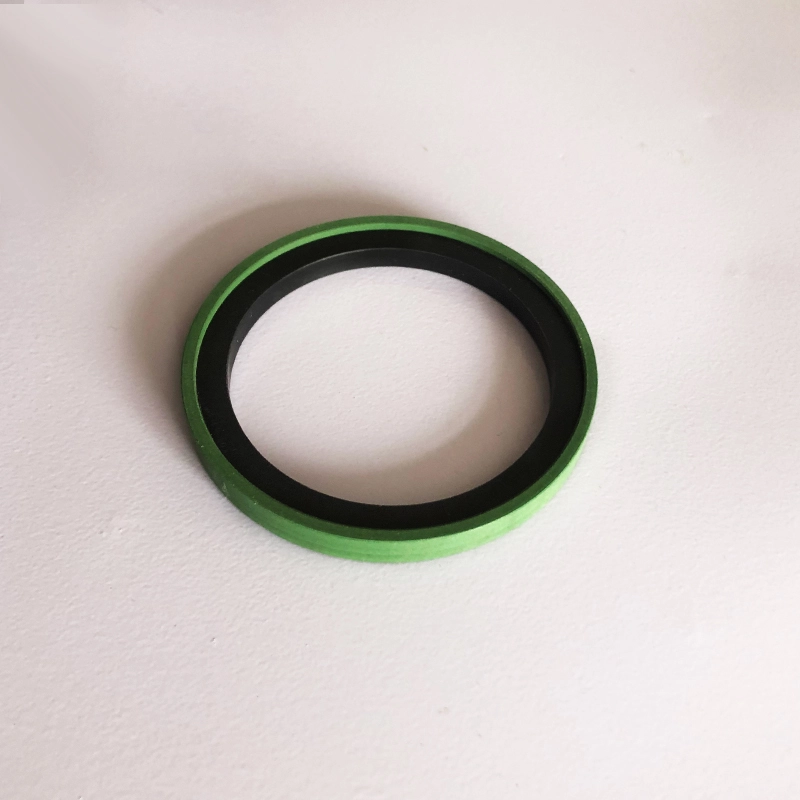

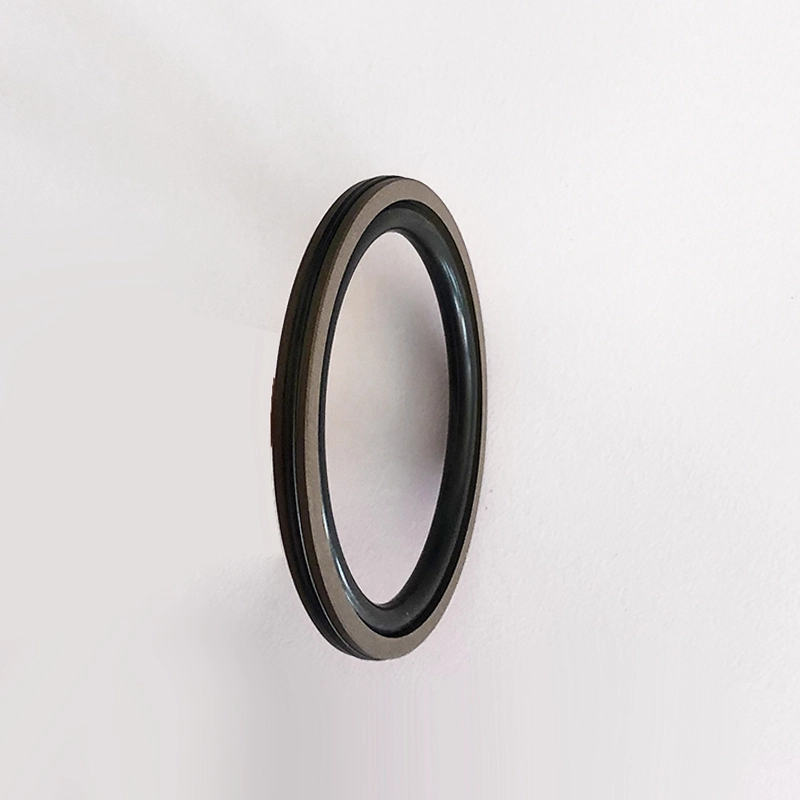

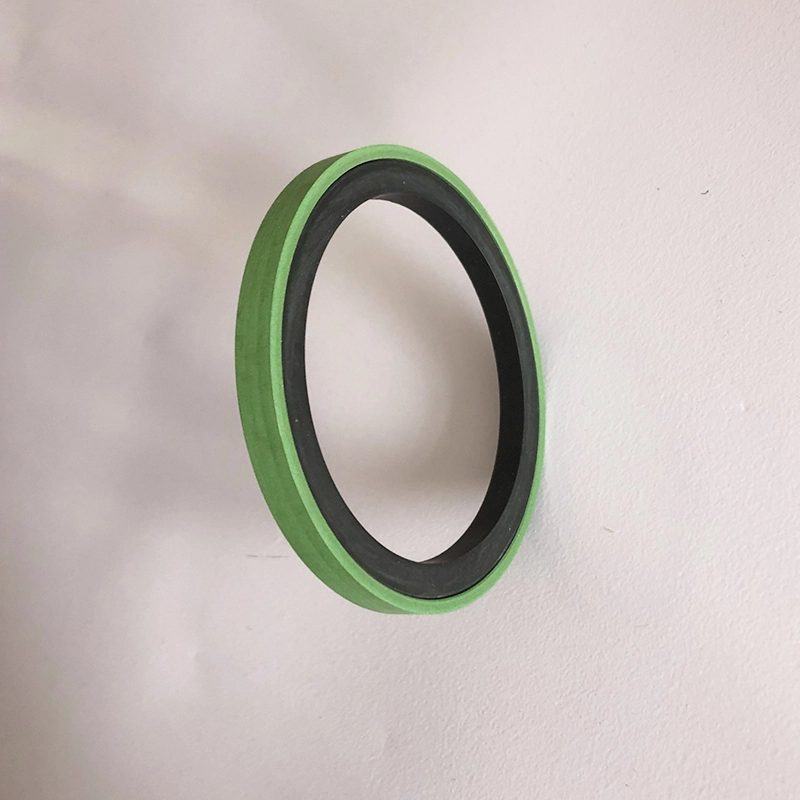

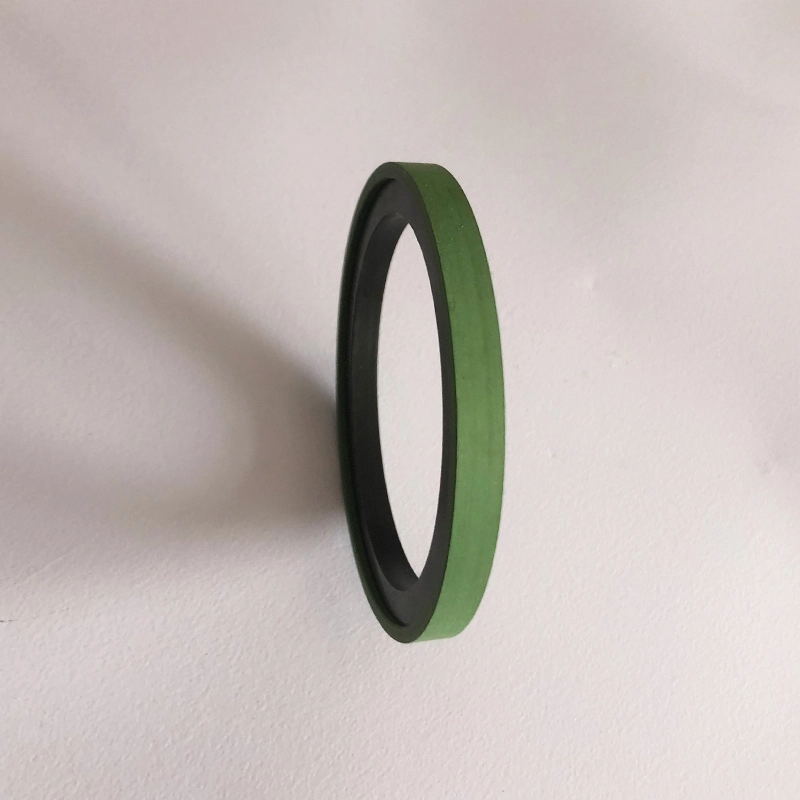

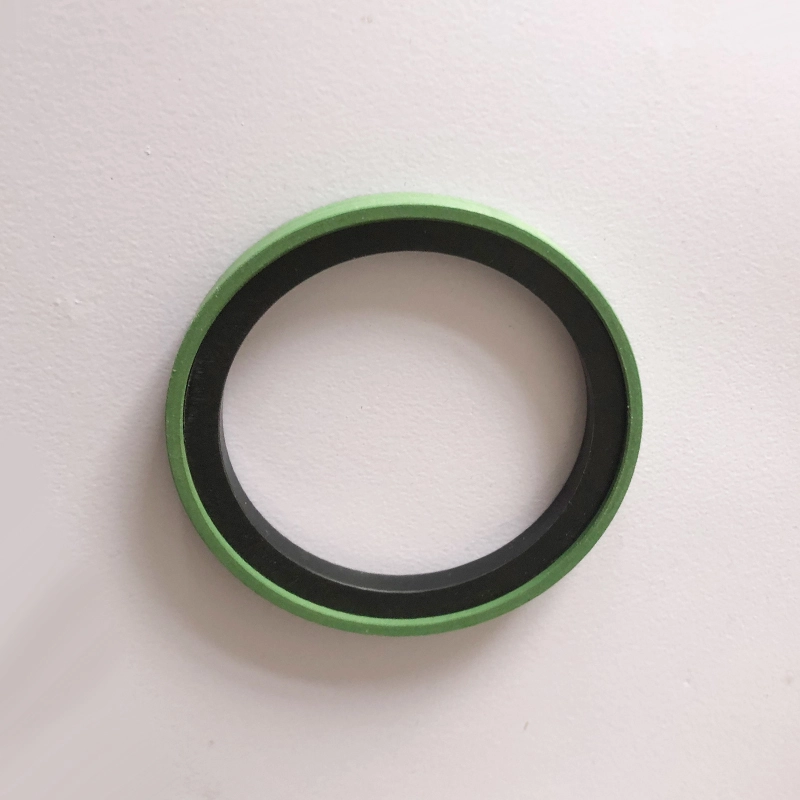

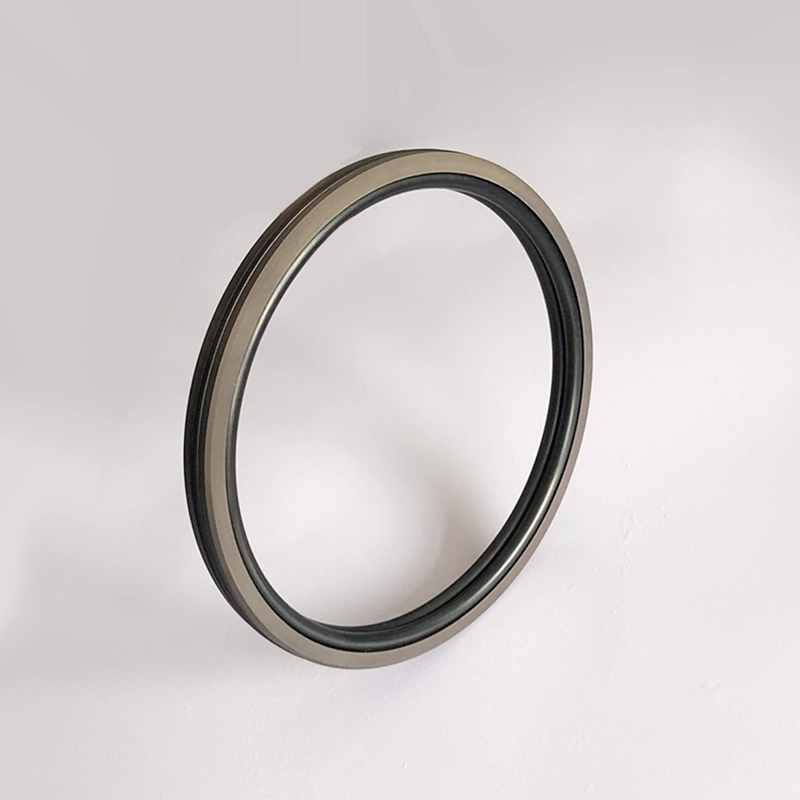

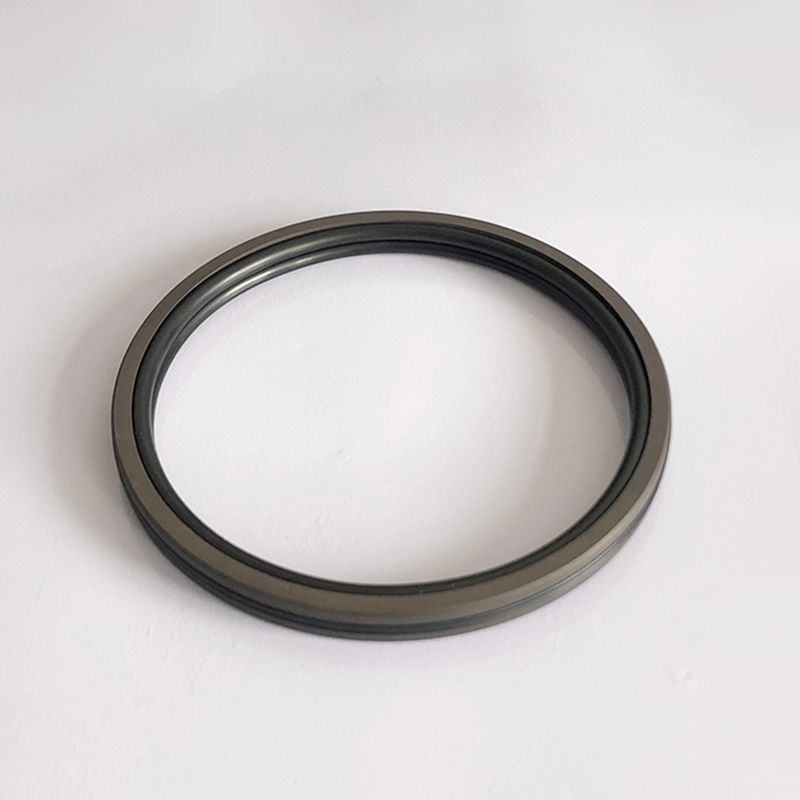

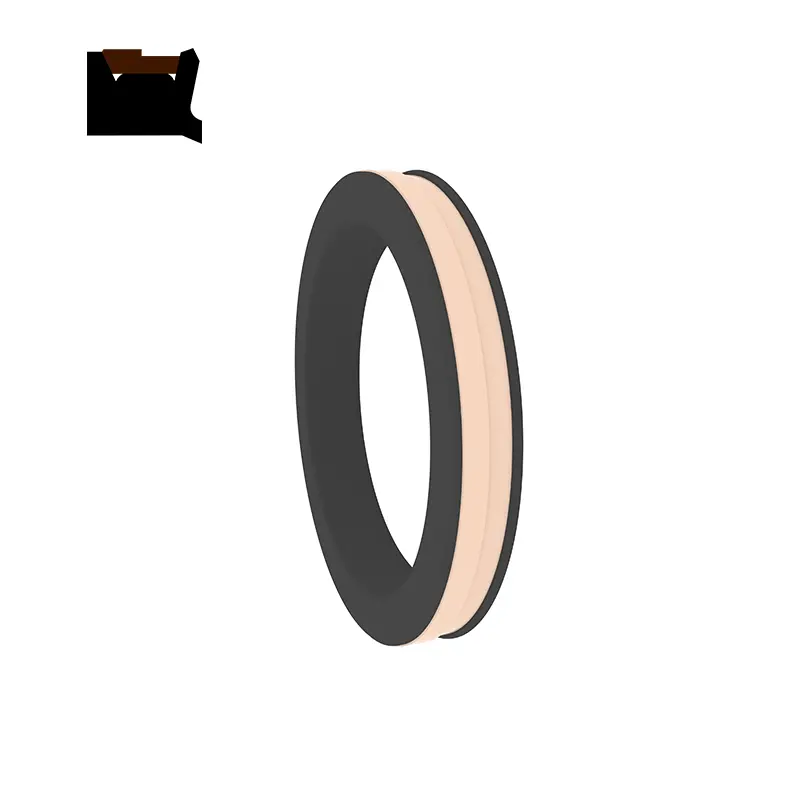

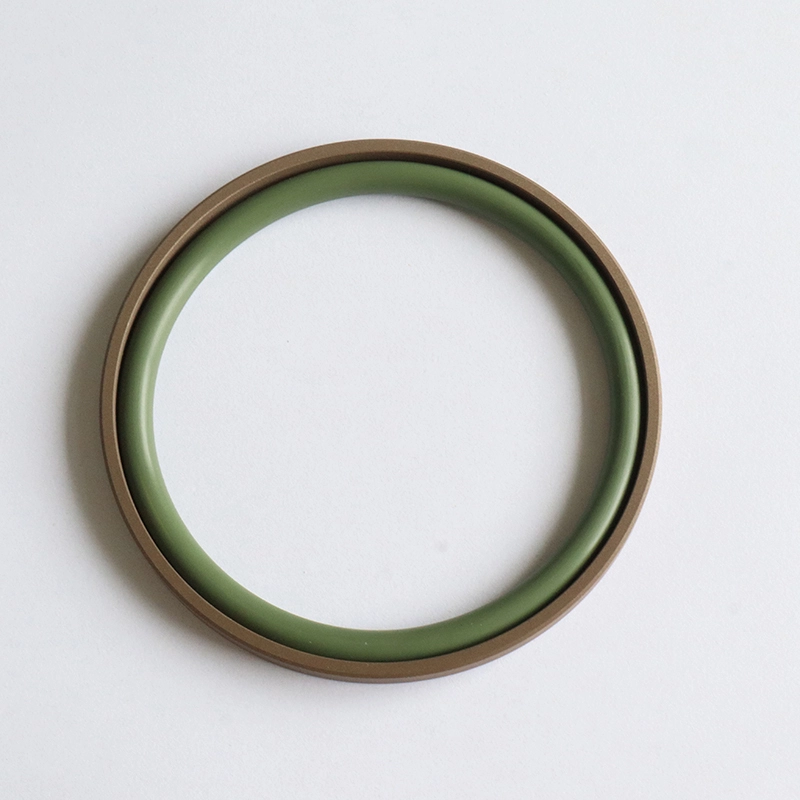

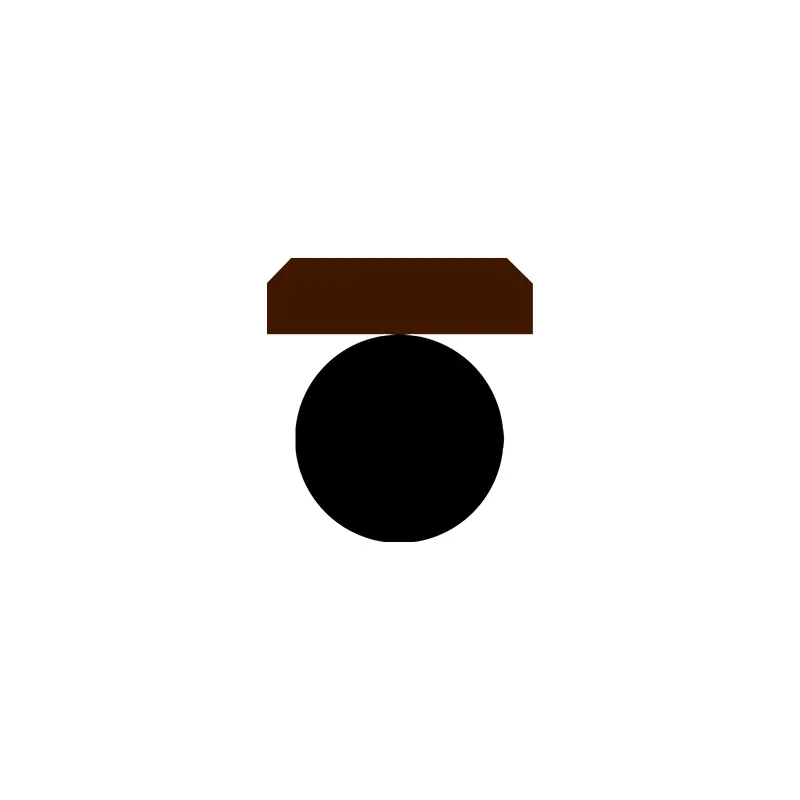

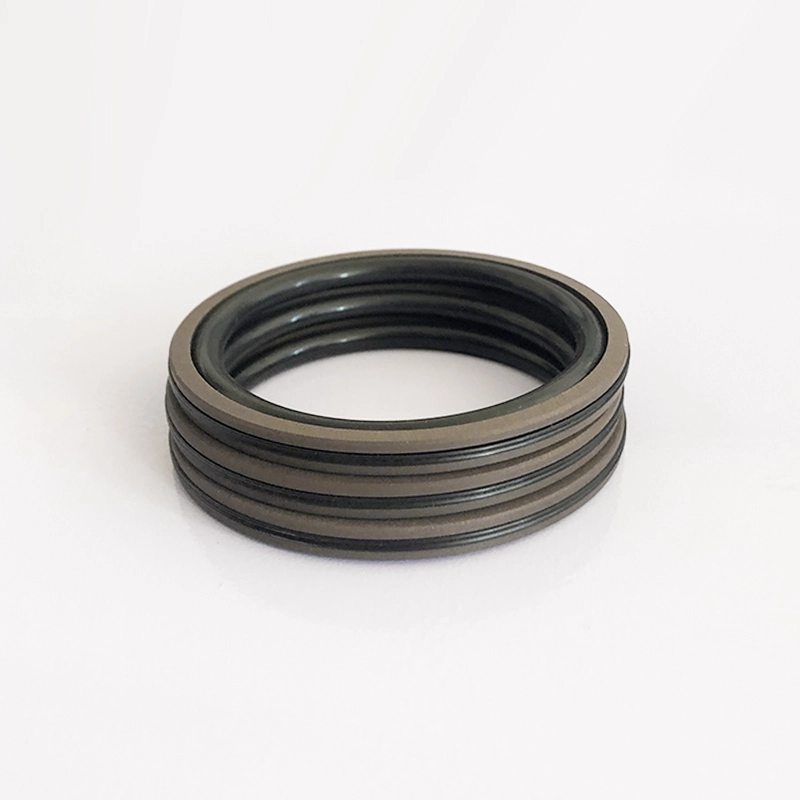

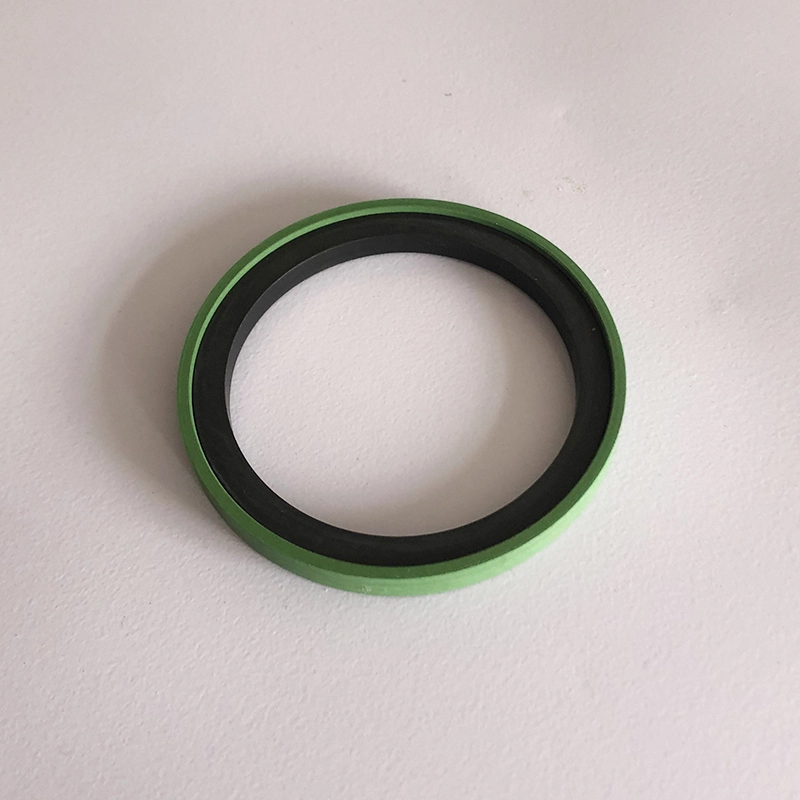

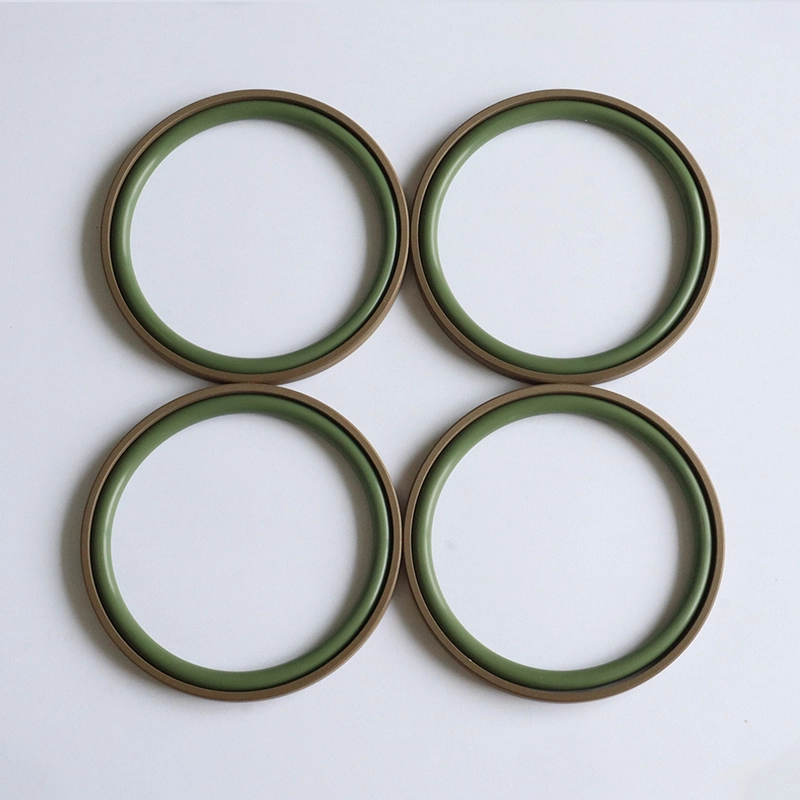

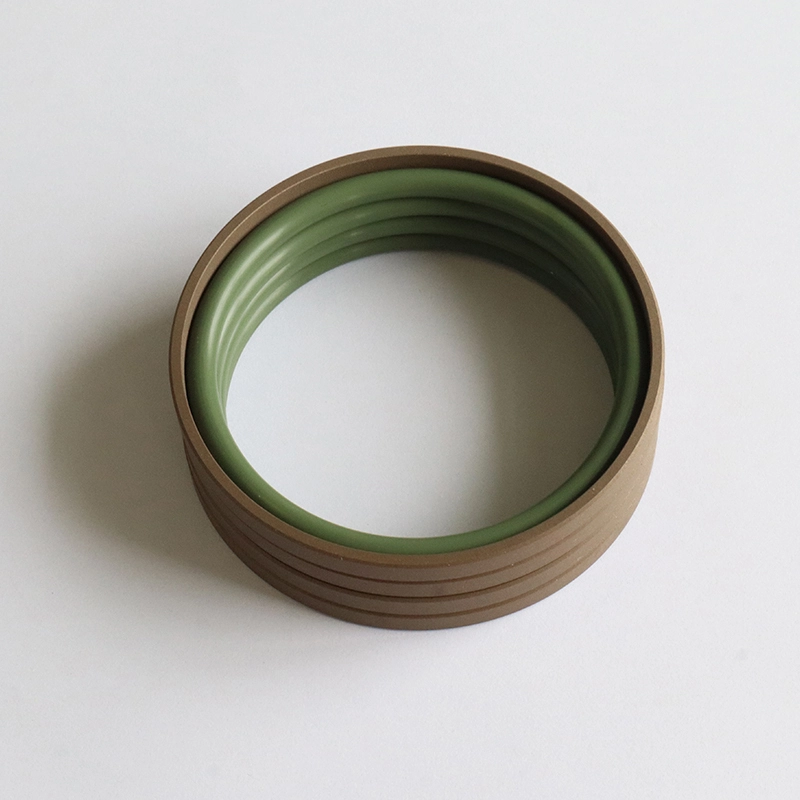

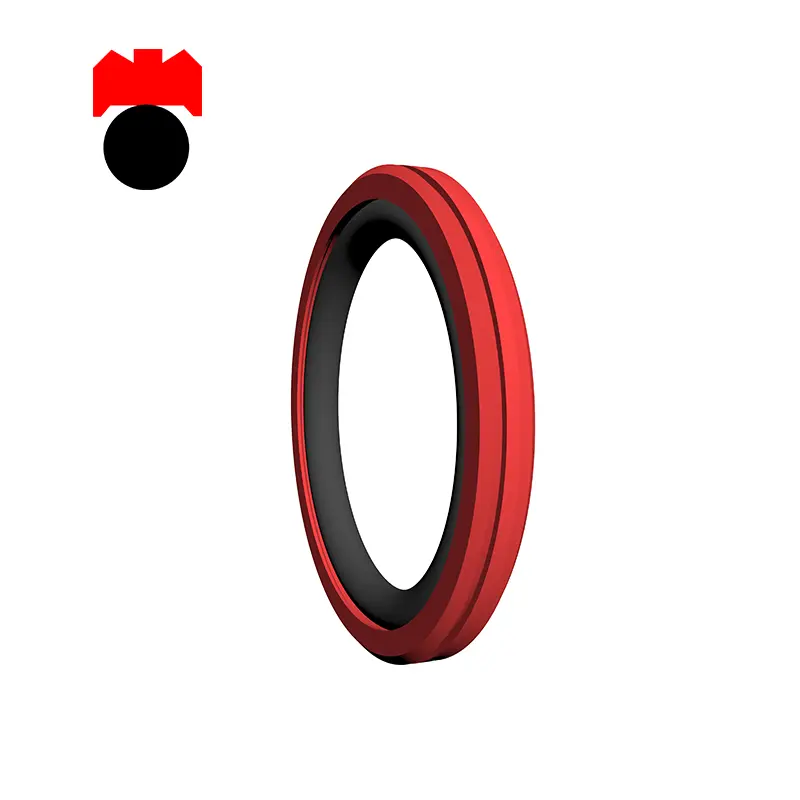

RC61 ir RC62 sudaro iš užpildyto PTFE stačiakampio sandarinimo žiedo ir O formos gumos žiedo, tinkančio hidrauliniam atstumiančiam judesiui. Kviečiojo slėgio sandarinimas. RC61-B yra sudarytas iš užpildyto PTFE laiptelio sandarinimo žiedo ir O formos gumos žiedo, tinkančio hidrauliniam atstumiančiam judesiui. „RC62-B“ yra sunkiųjų atvirkštinių žingsnių sandariklis, tinkamas sandarinant vienkryptį slėgį. O žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Paprastai jis naudojamas kartu su sunkiųjų hidraulinės įrangos kreipiamu žiedu. Padalintos (atviros) grioveliai turėtų būti naudojami balionams, kurių skersmuo mažesnis nei 30 mm. Savybės:
1.
2. Labai aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;
3. Ilgas gyvenimas, gali būti naudojamas tepalų sandarikliams be aliejaus;
4. Gali būti naudojamas sandarinant mažo klampumo terpes, tokias kaip vanduo;

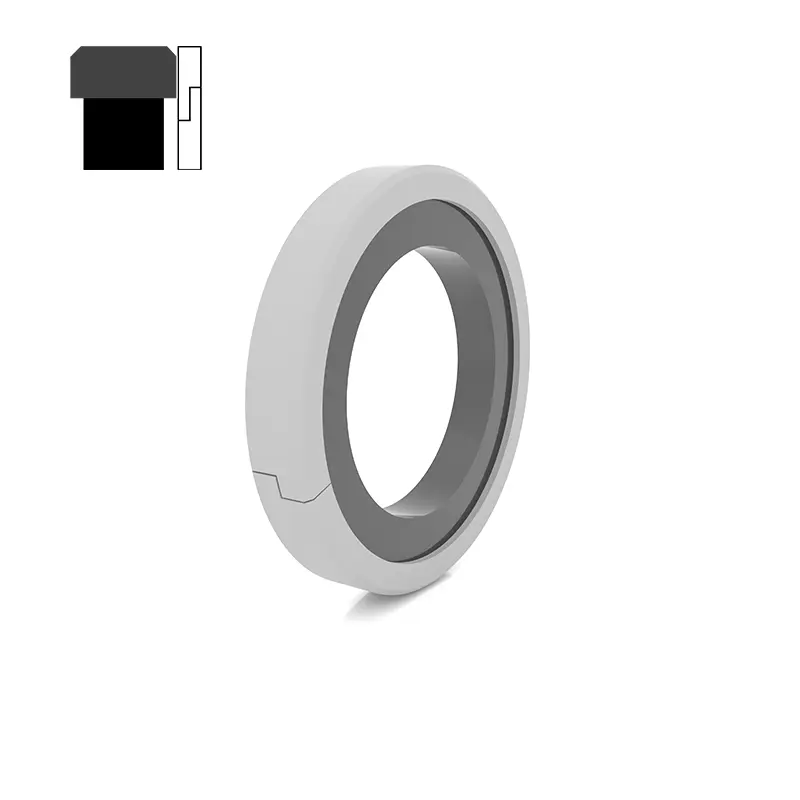

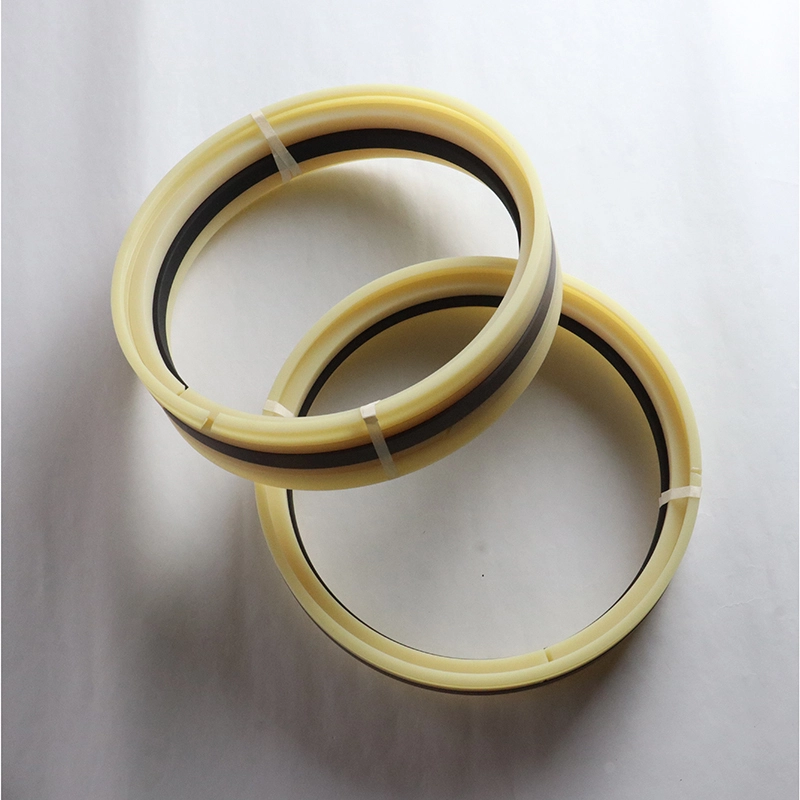

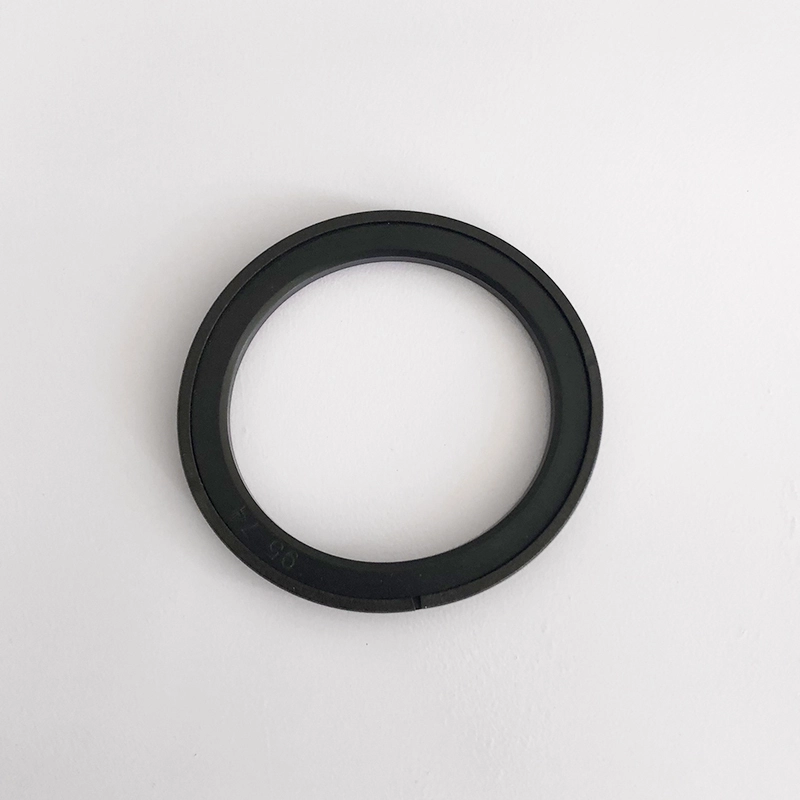

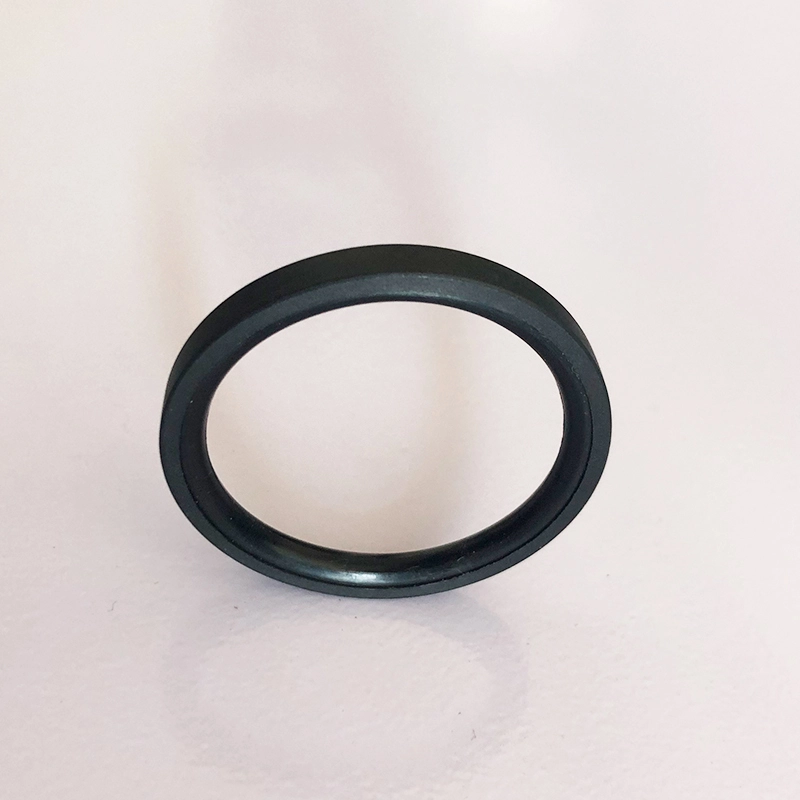

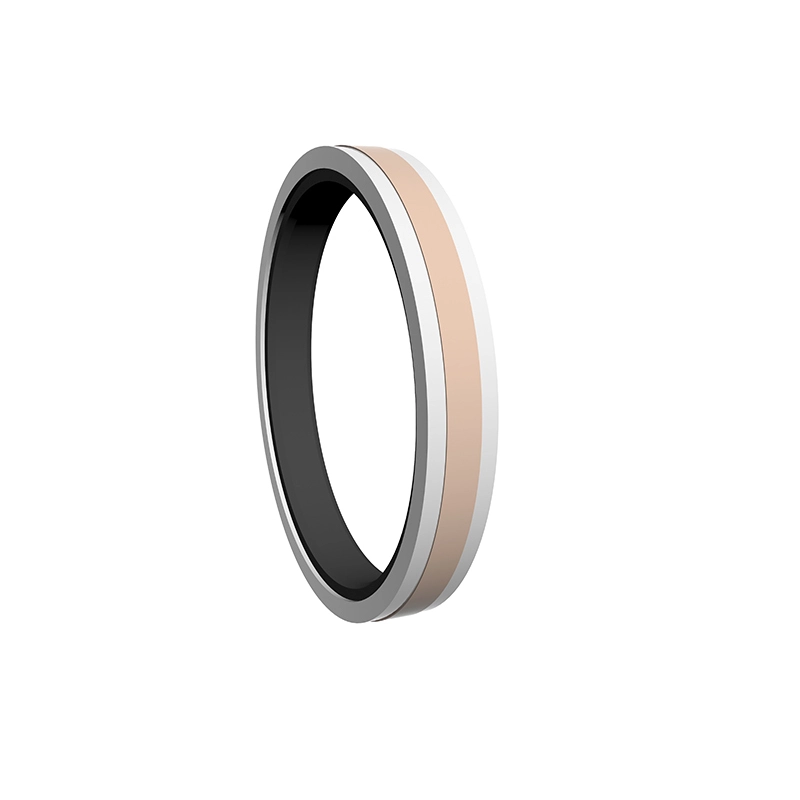

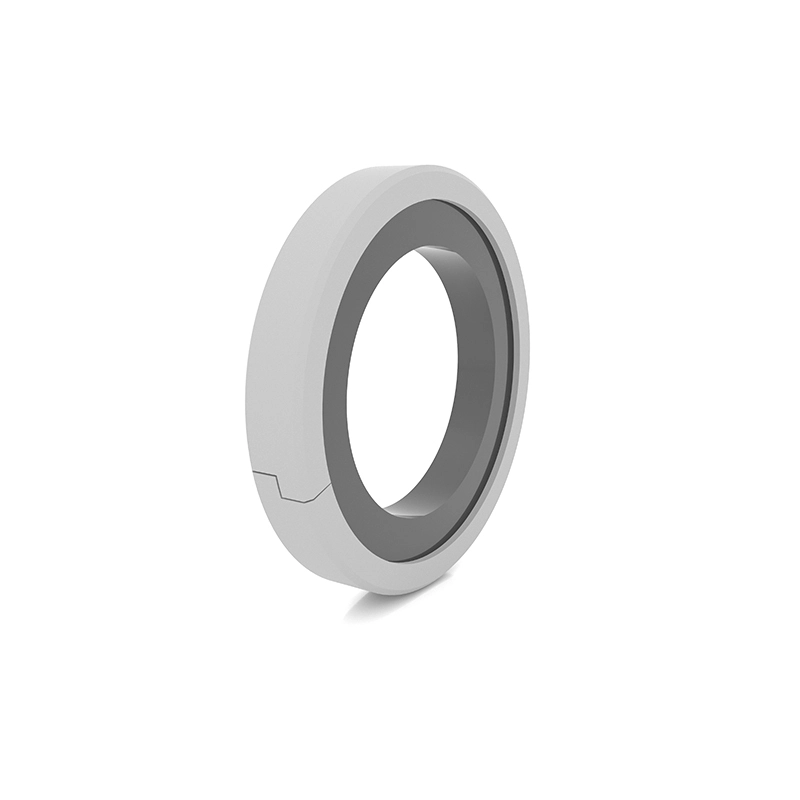

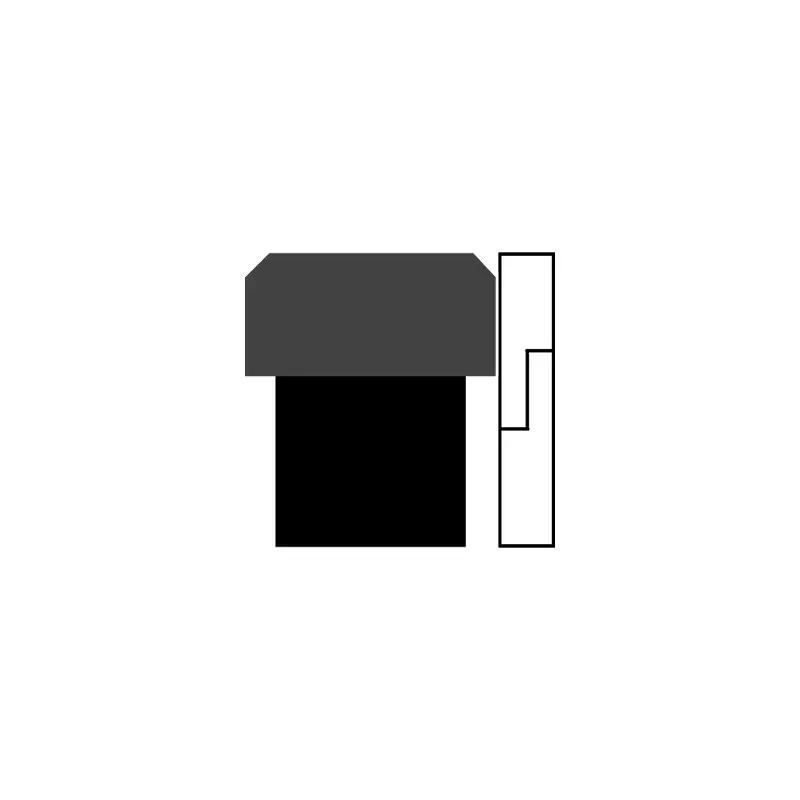

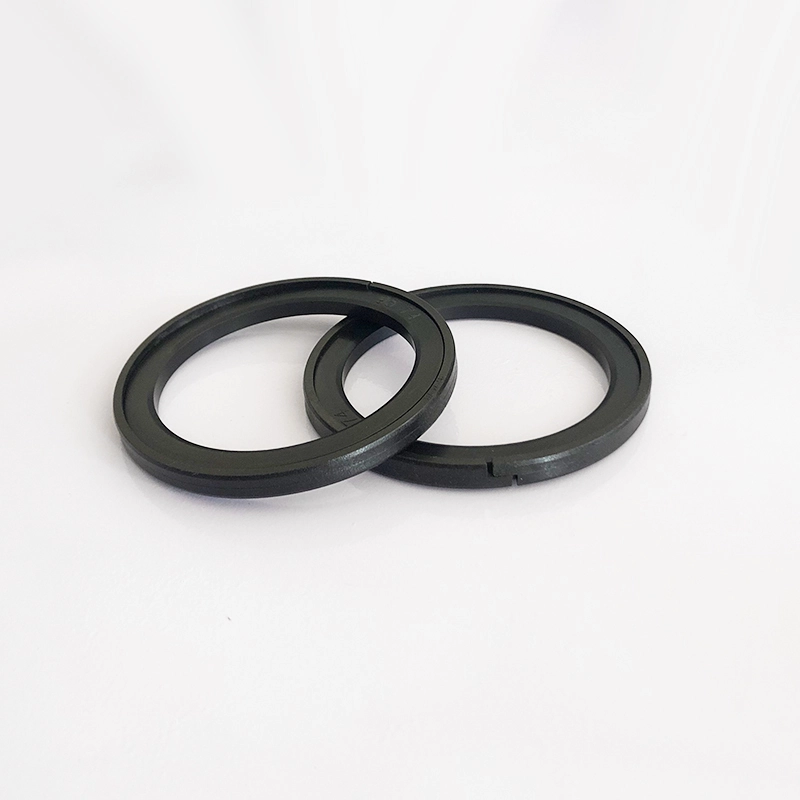

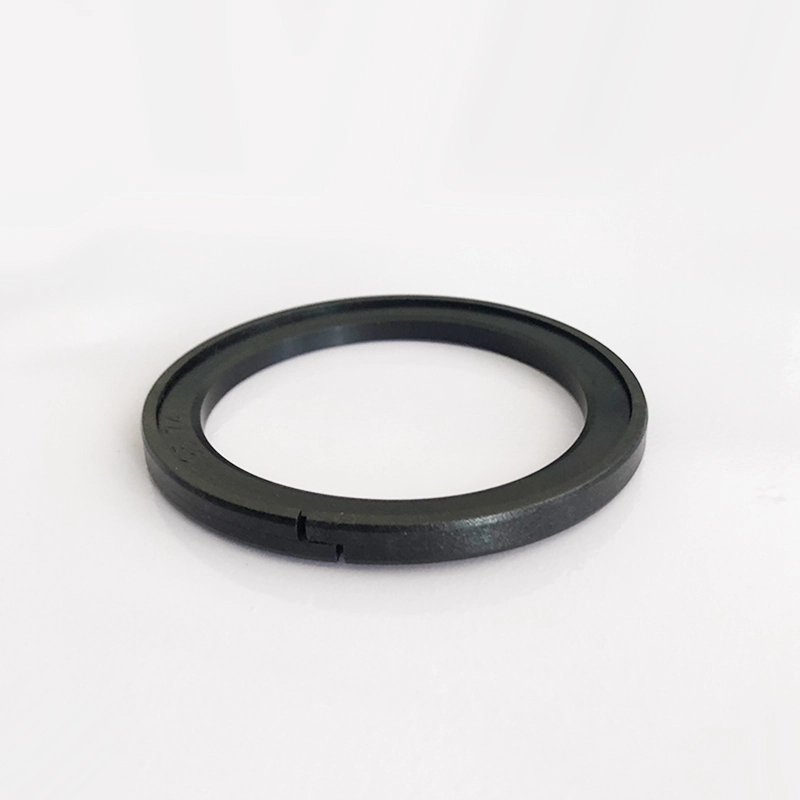

Gerai yra sudarytas iš termoplastinio atviro sandarinimo žiedo, pagaminto iš specialios medžiagos, ir stačiakampio gumos žiedas, tinkamas hidrauliniam atstumiančiam judesio judesiui, dvikrypčiam slėgio sandarinimui. Guminis žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Kadangi sandarinimo žiedas priima atvirą struktūrą, išspręsta problema, kad „Glyd“ žiedui reikia specialių įrankių. Savybės:
1. Maža trintis, mažas pradinis pasipriešinimas, sklandus judėjimas, jokio šliaužimo;
2. Labai aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;
3. Paprastas ir patogus montavimas, nereikia surinkimo įrankių;
4. Gali būti naudojamas sandarinant mažo klampumo terpes, tokias kaip vanduo;
5. Geras anti-ekstroliuojant, leidžiantis didesnį ekstruzijos tarpą.

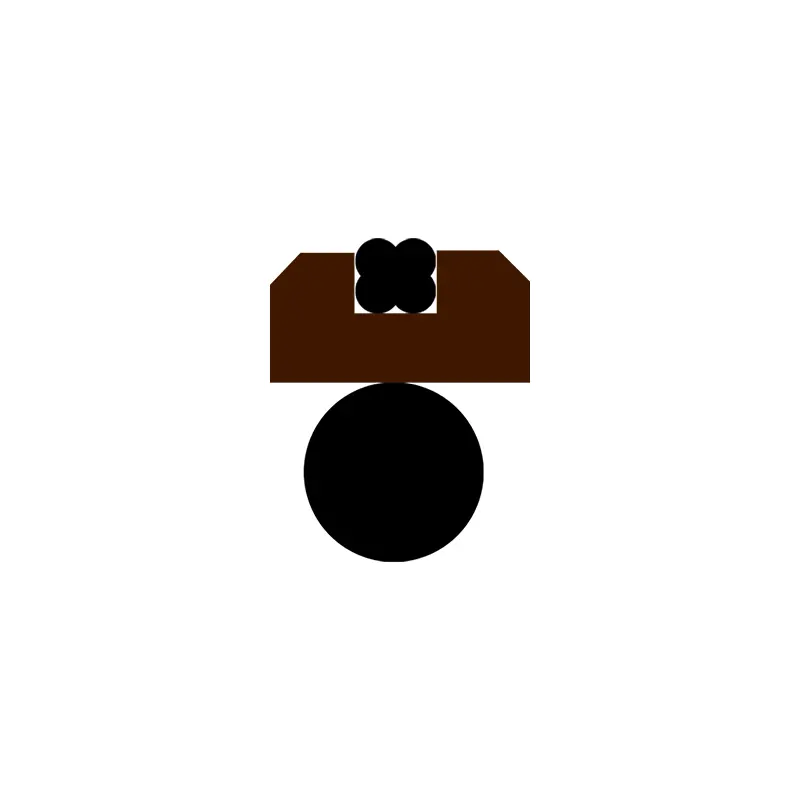

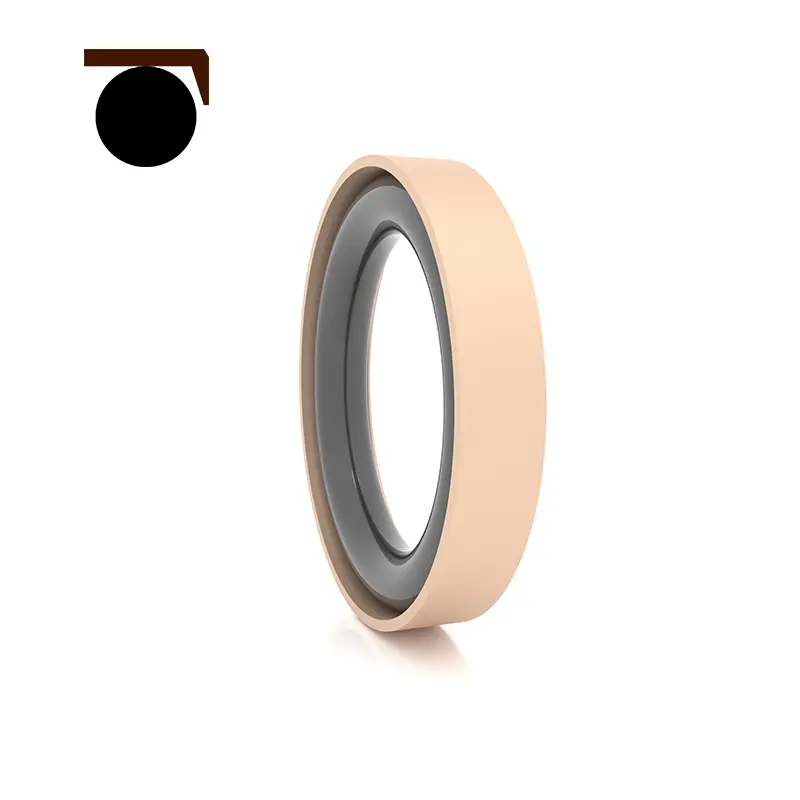

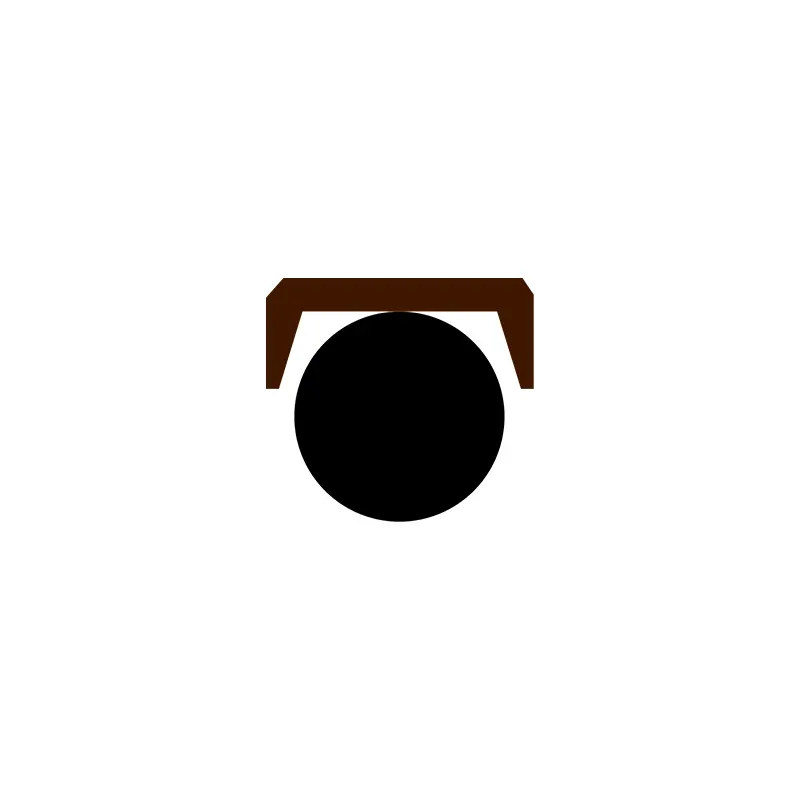

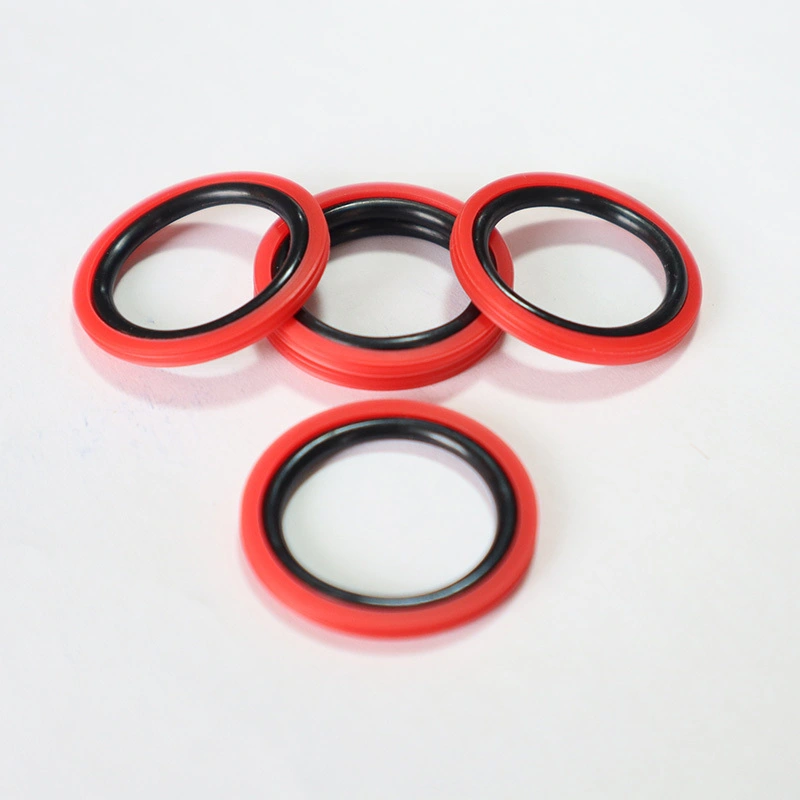

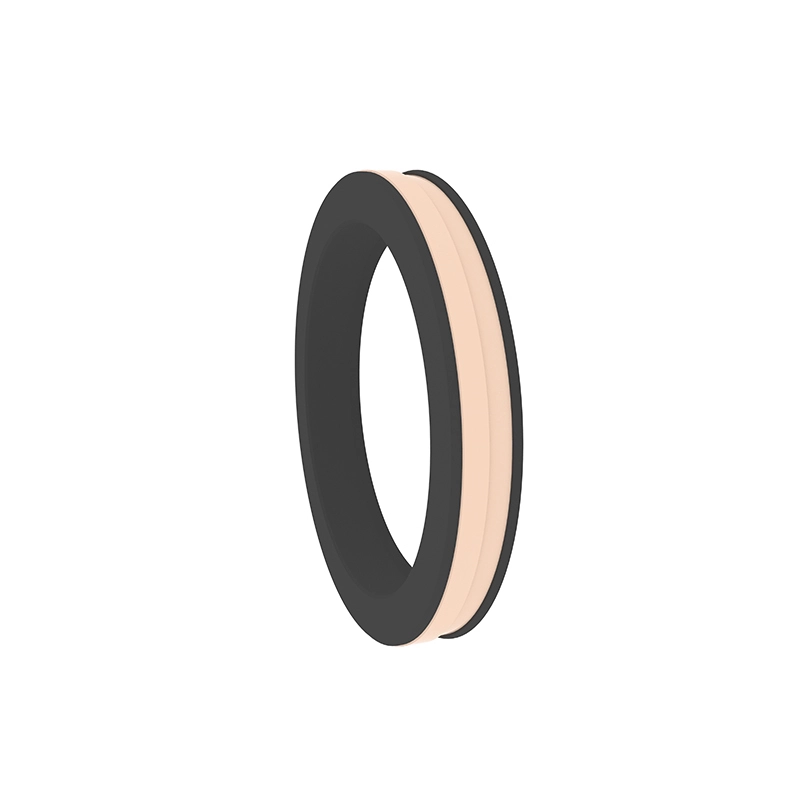

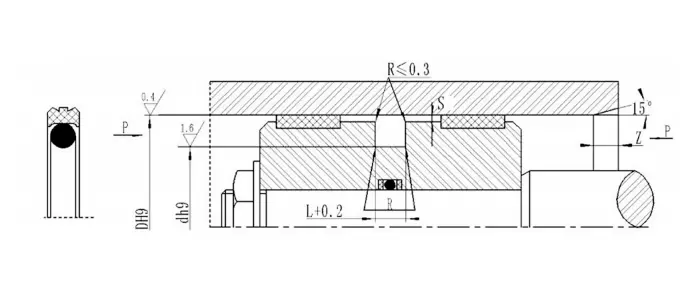

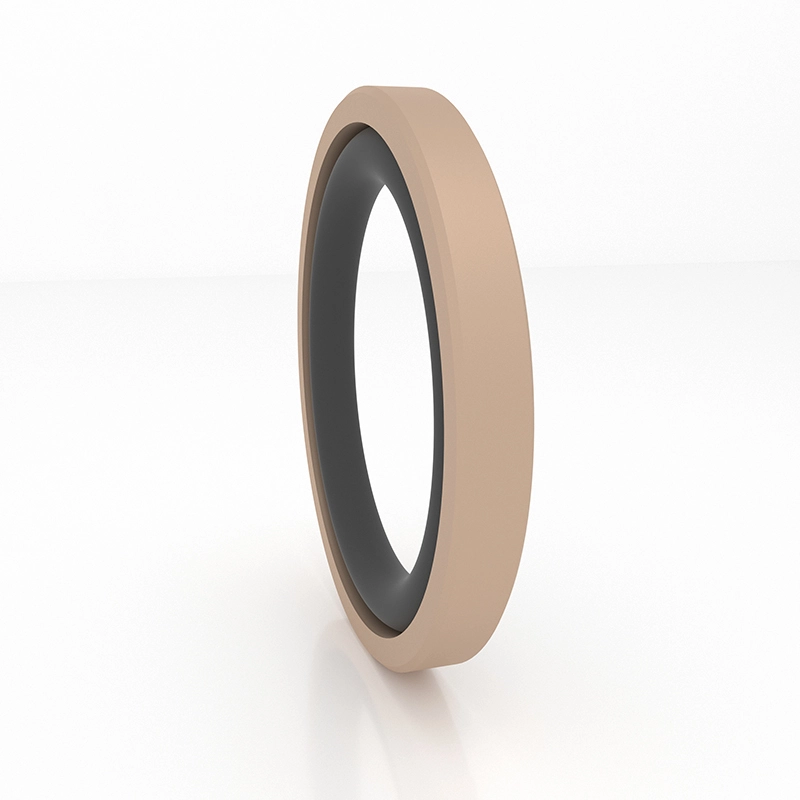

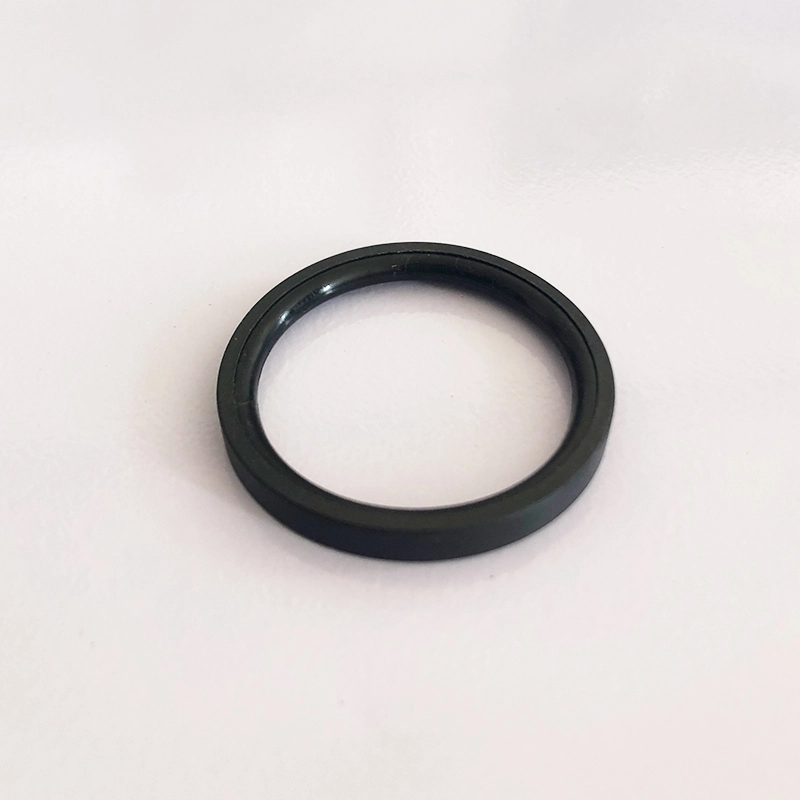

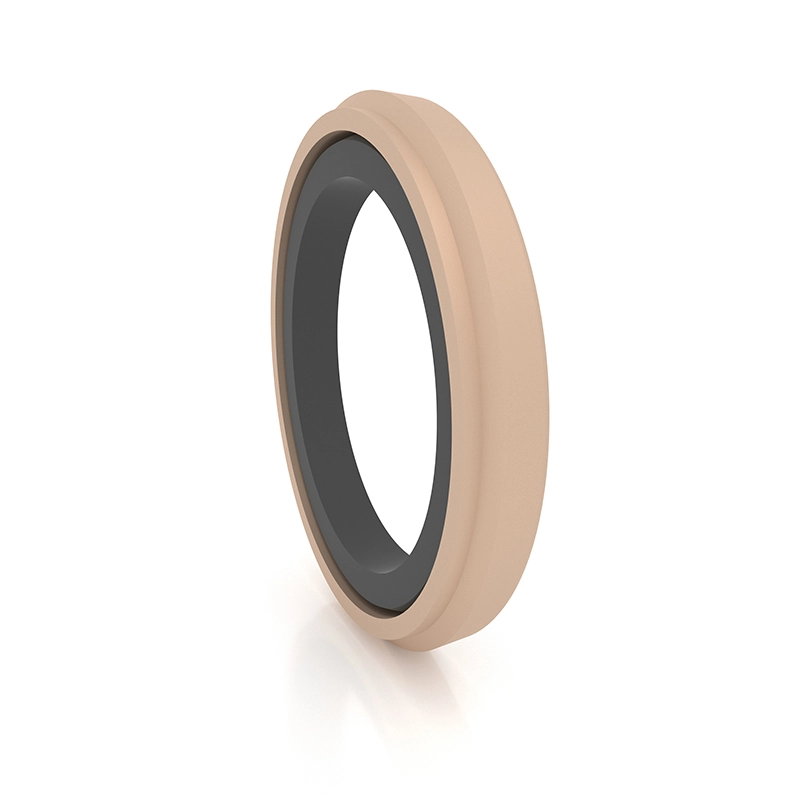

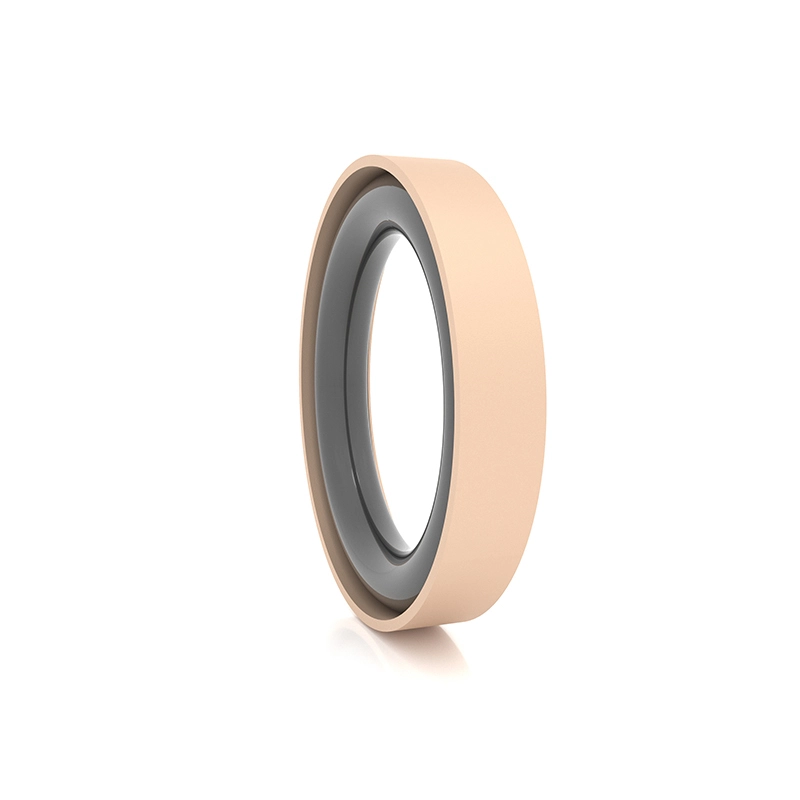

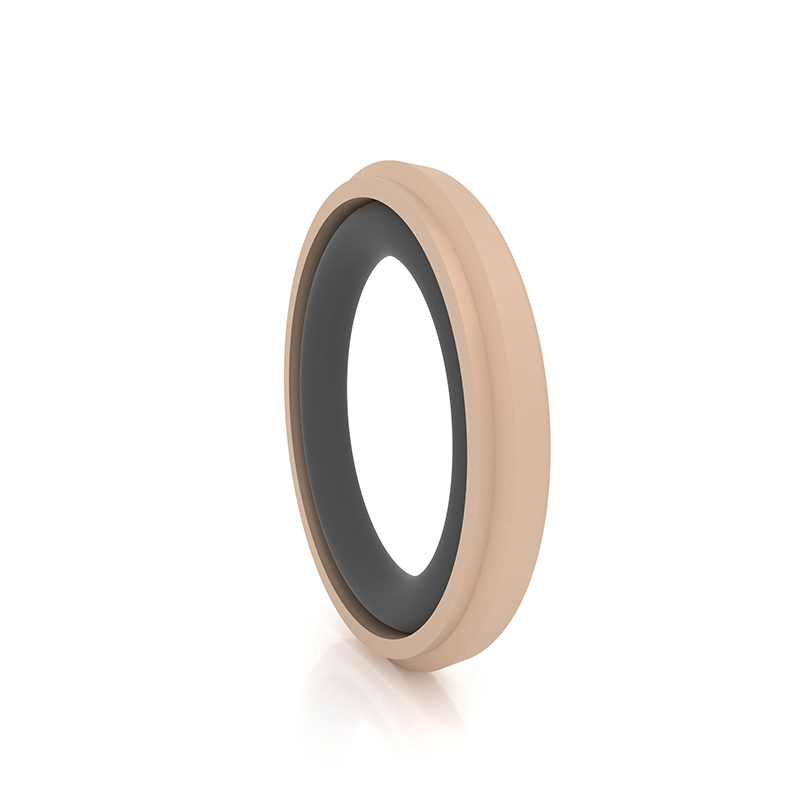

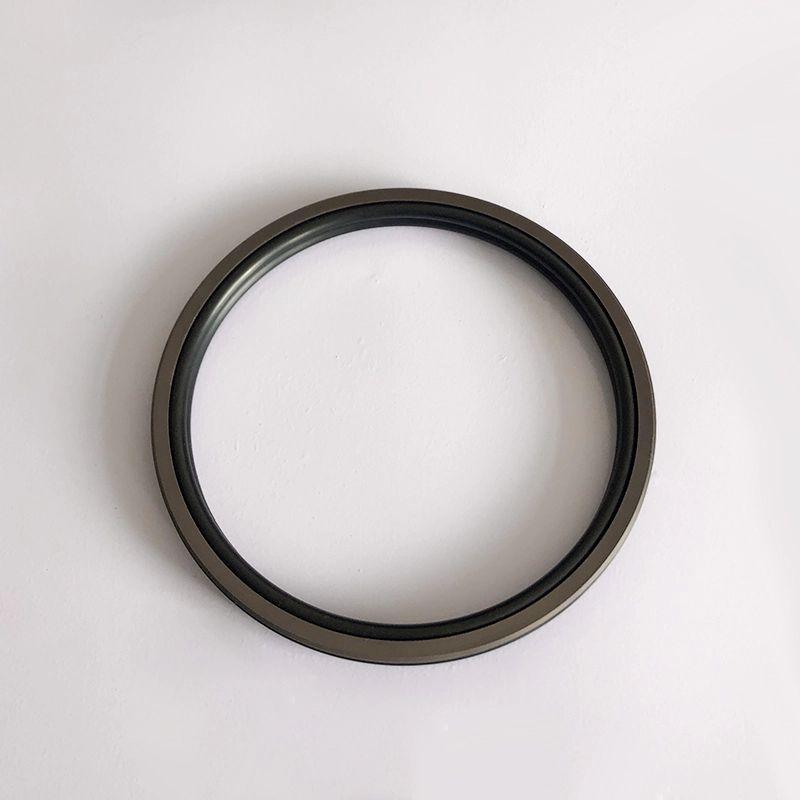

RC63 yra sudarytas iš PTFE dangtelio formos sandarinimo žiedo ir O formos gumos žiedo, tinkamo hidrauliniam ir pneumatiniam stūmokliniam judesio judesiui. O formos žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Kadangi sandarinimo žiedas priima ploną lūpų dizainą, tolesnis kompensavimo galimybė yra gera, todėl sandarinimo našumas yra geras ir jį galima įrengti GB12350 žiedo griovelyje. Padalintos (atviros) grioveliai turėtų būti naudojami balionų skersmenims, mažesniems nei 30 mm. Savybės:
1. Jis gali būti naudojamas tiek hidrauliniam, tiek pneumatiniam, ir gali būti naudojamas dvikrypčio slėgio sandarinimui;
2.
3. Ilgas gyvenimas, gali būti naudojamas tepalų sandarikliams be aliejaus;
Maža konstrukcinė erdvė, lengvas montavimas ir priežiūra;

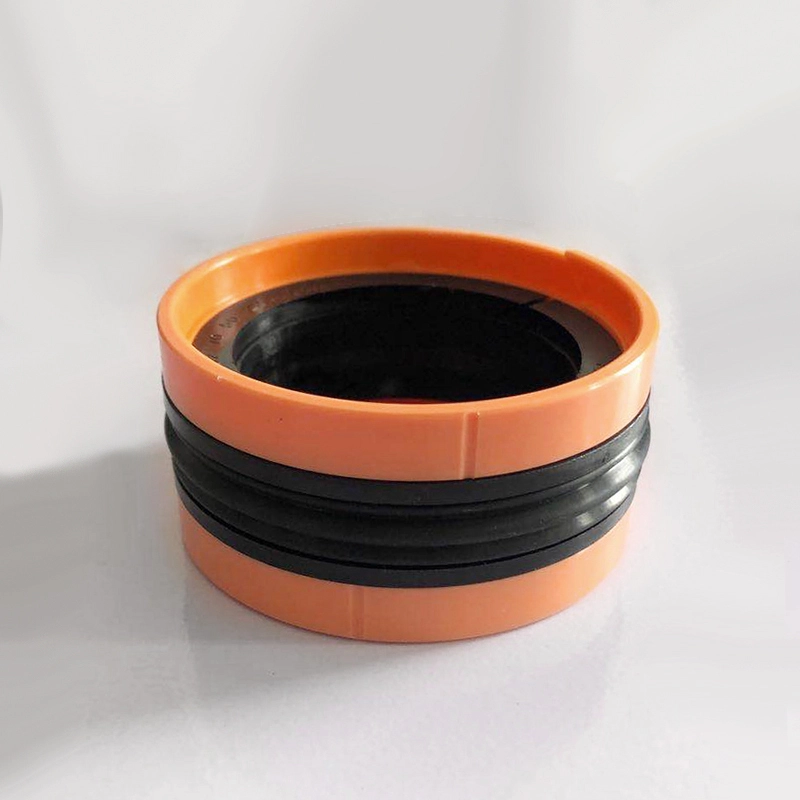

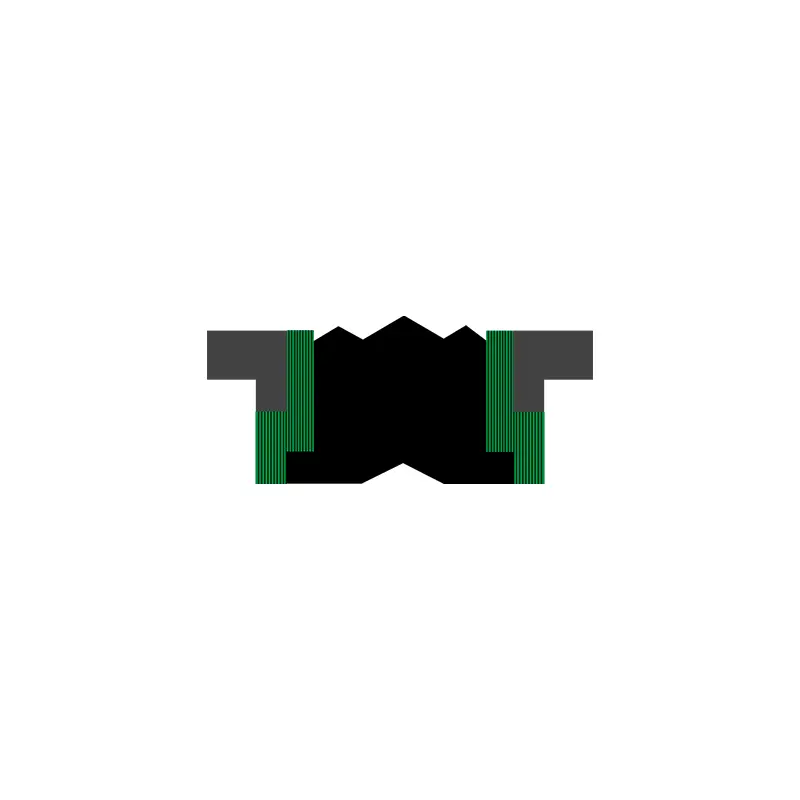

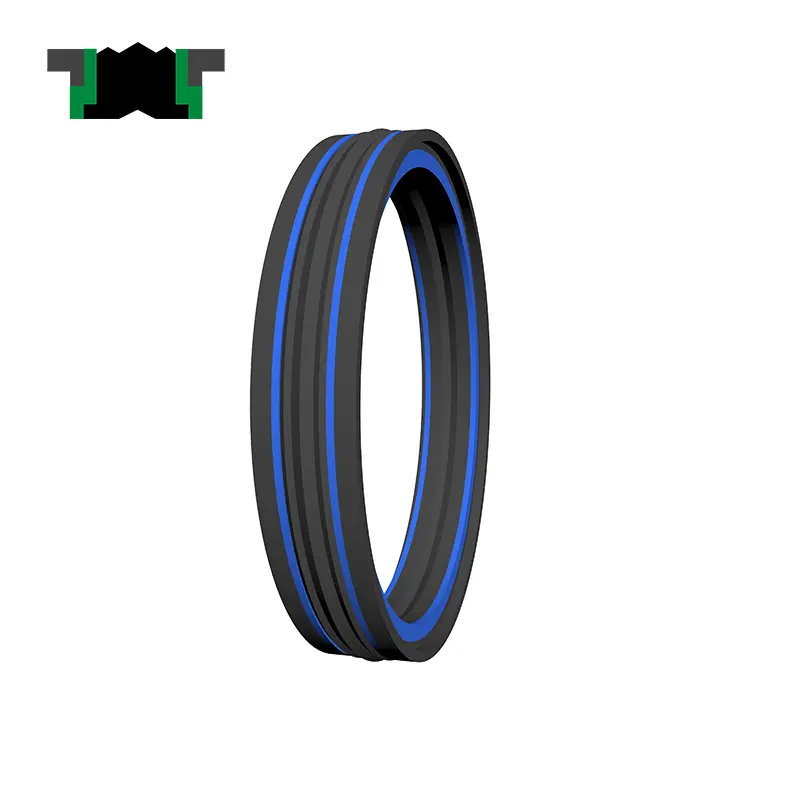

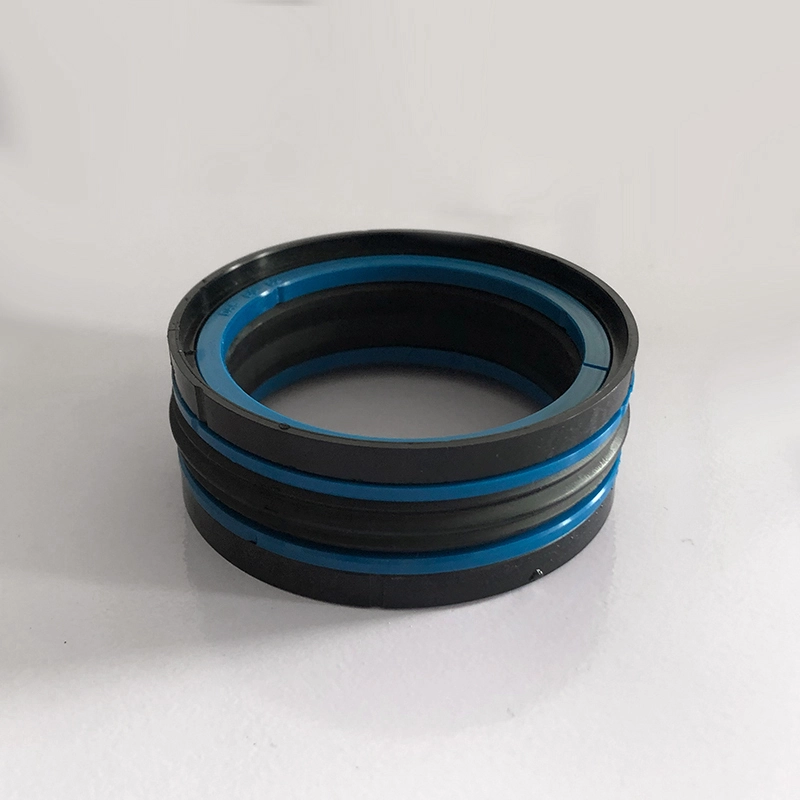

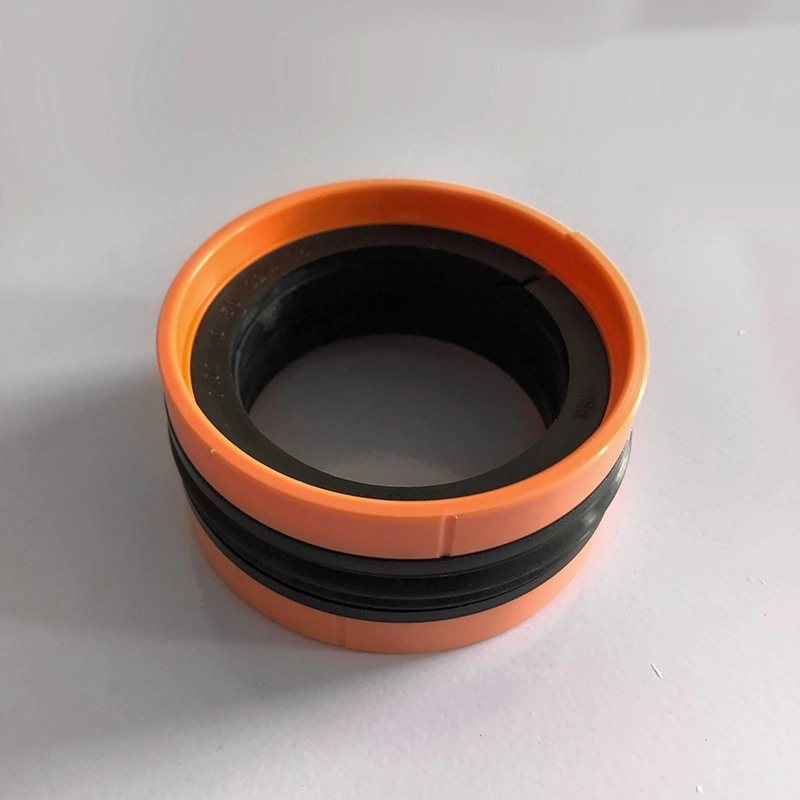

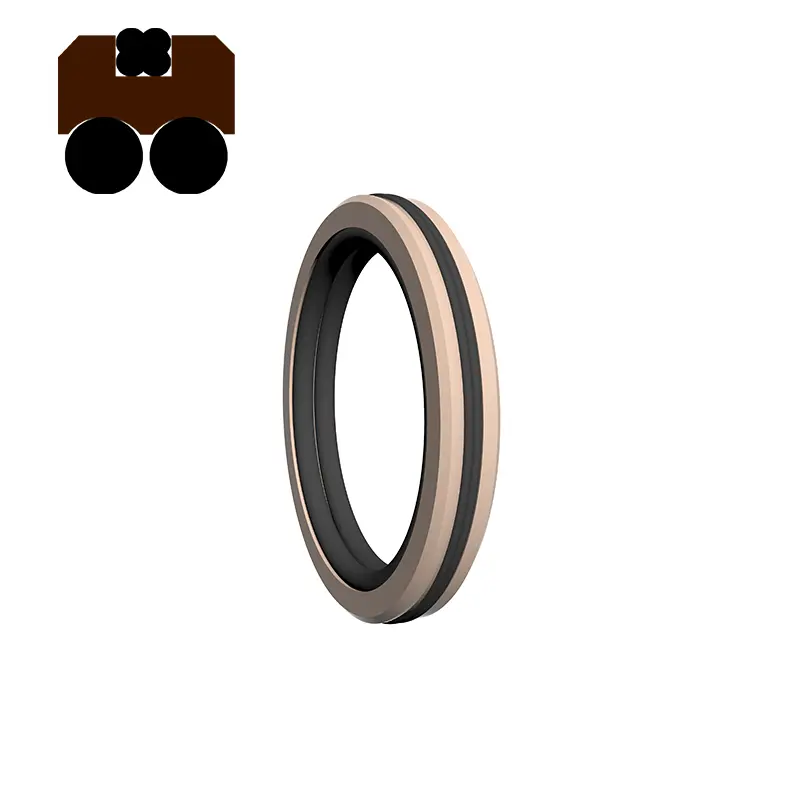

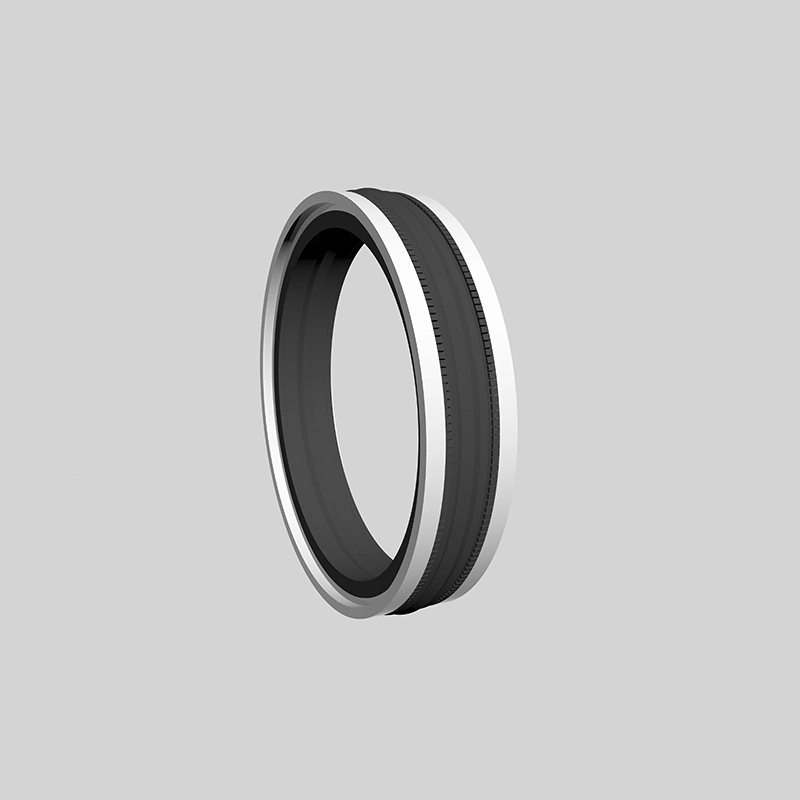

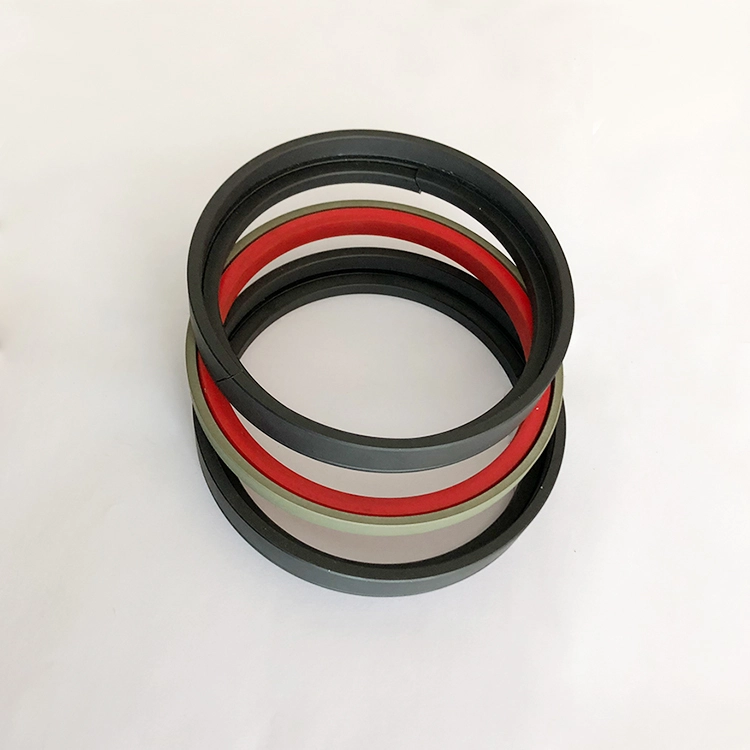

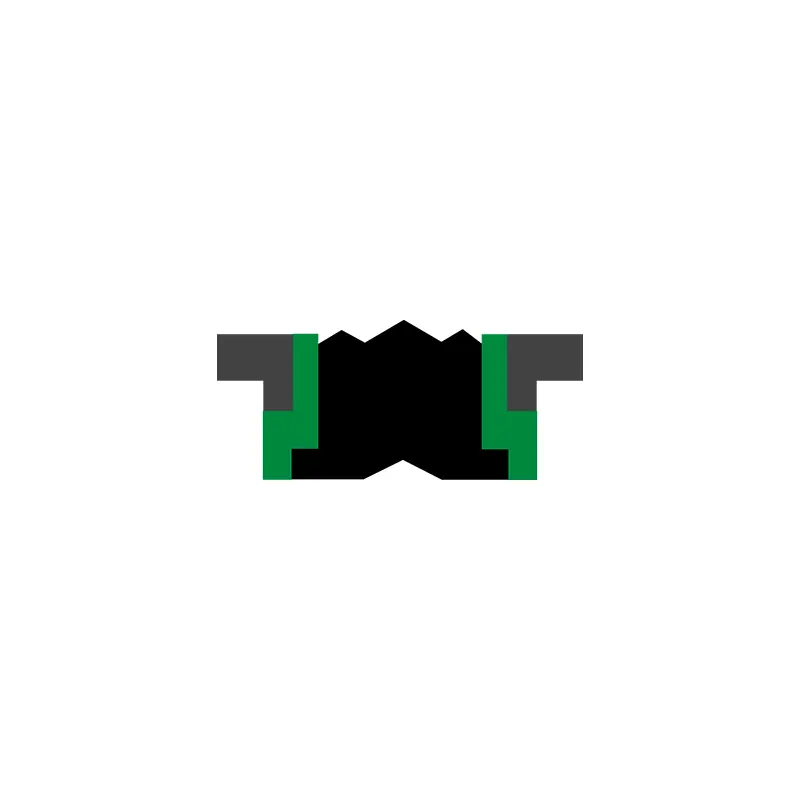

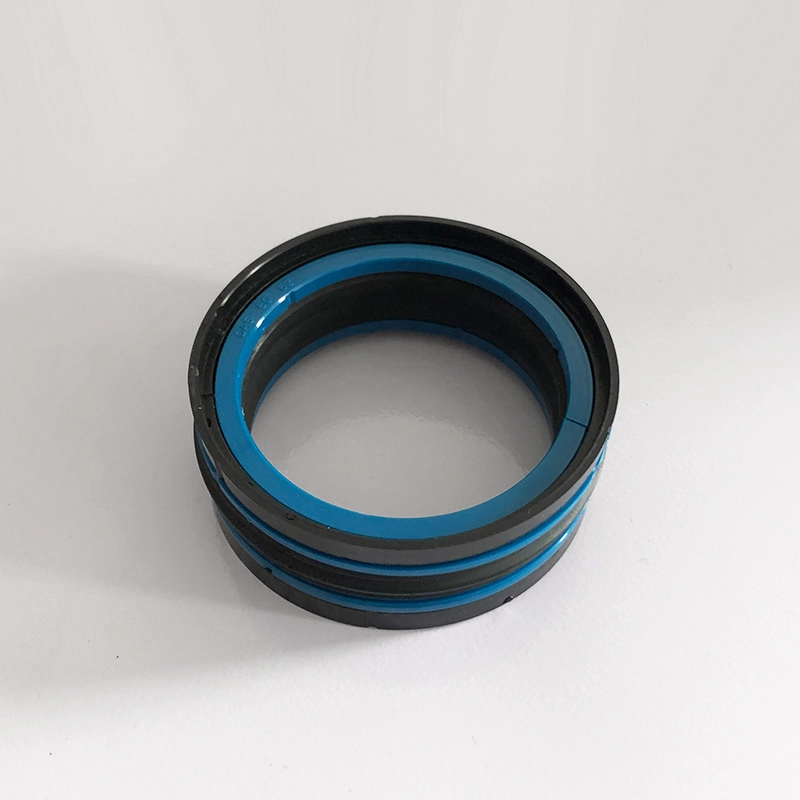

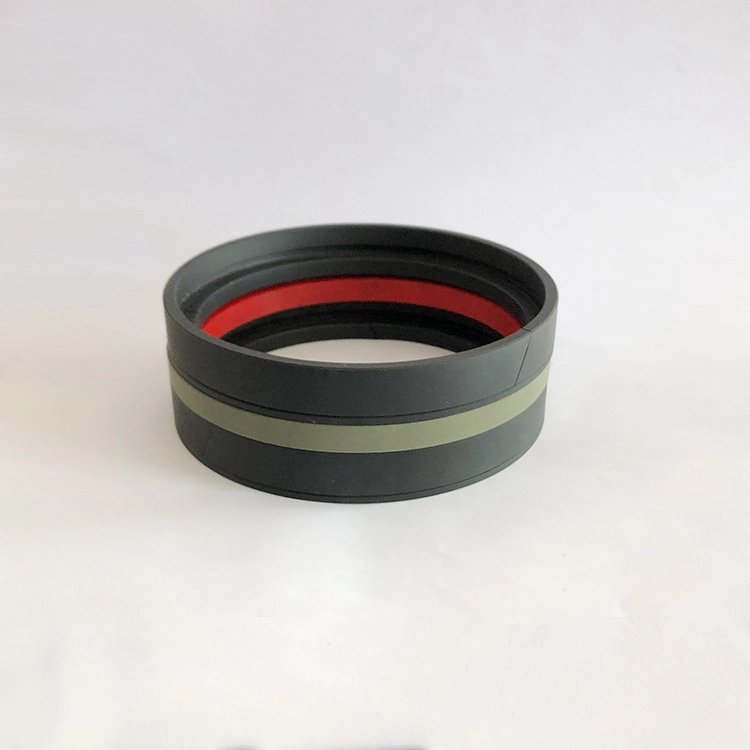

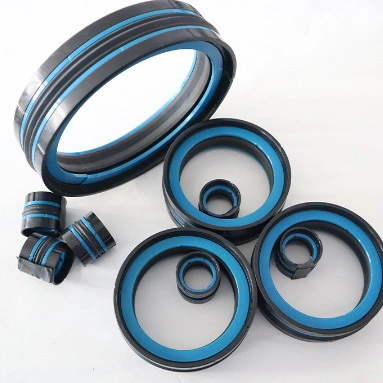

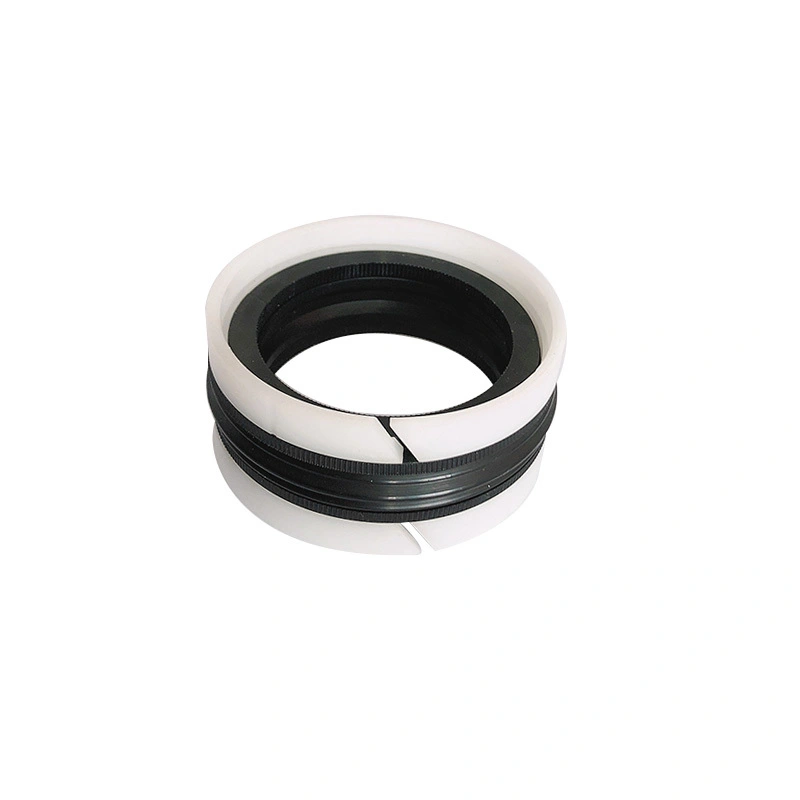

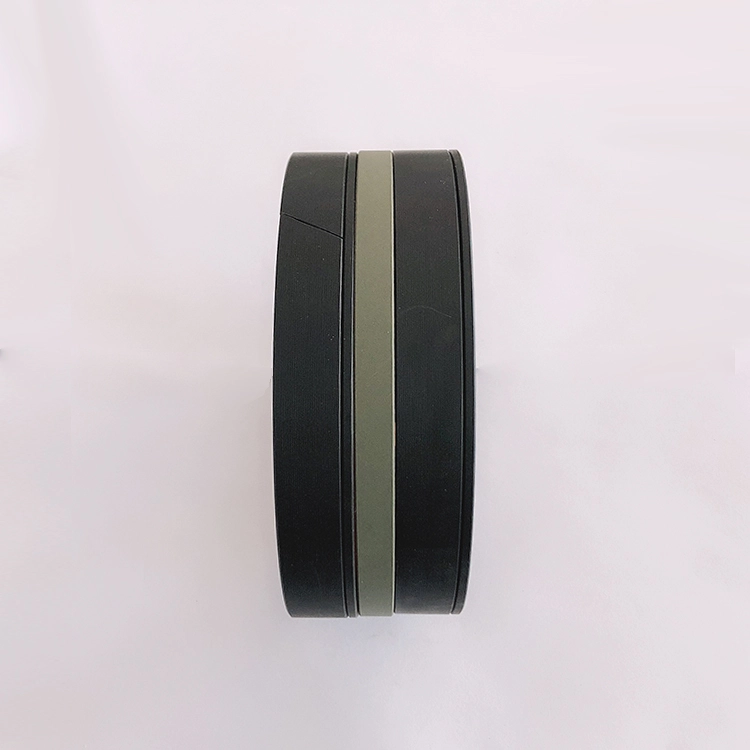

KDAS, TPM (specialioji forma) yra penkių kombinacijų suspaudimo stūmoklio sandariklio mazgas, susidedantis iš guminio sandarinimo elemento, du laikantys žiedai ir du kreipiamieji žiedai. Tinka dvikrypčio slėgio stūmoklio sandarinimui. Savybės:
1. Geras sandarinimas, didelis patikimumas, kompaktiška struktūra;
2. Nebus suspaustas į radialinį tarpą;
3. Paprastas montavimas, integruotas stūmoklio montavimas;
Speciali NBR sandarinimo elemento geometrinė forma neleidžia jam suktis į griovelį montavimo metu.

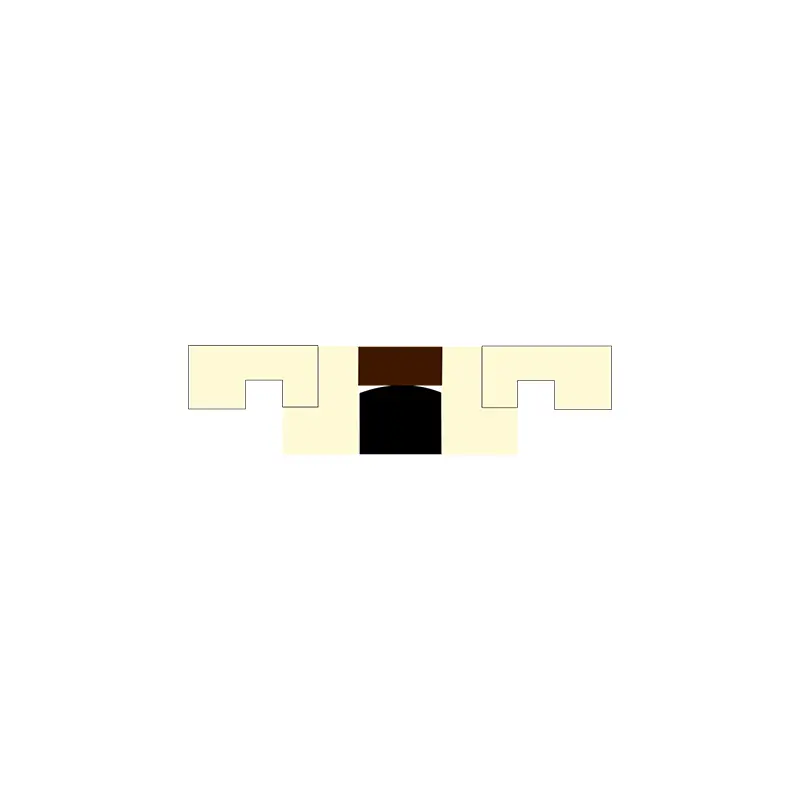

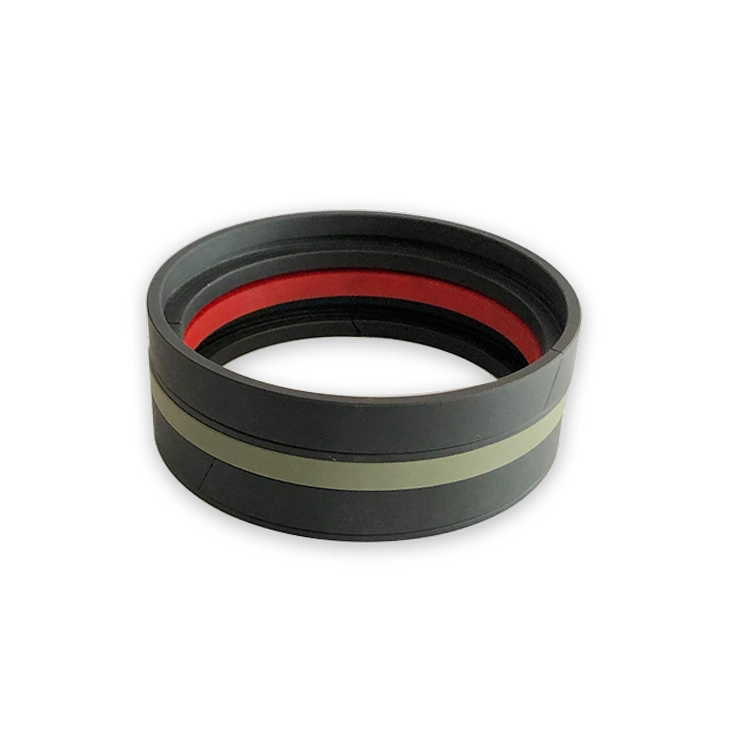

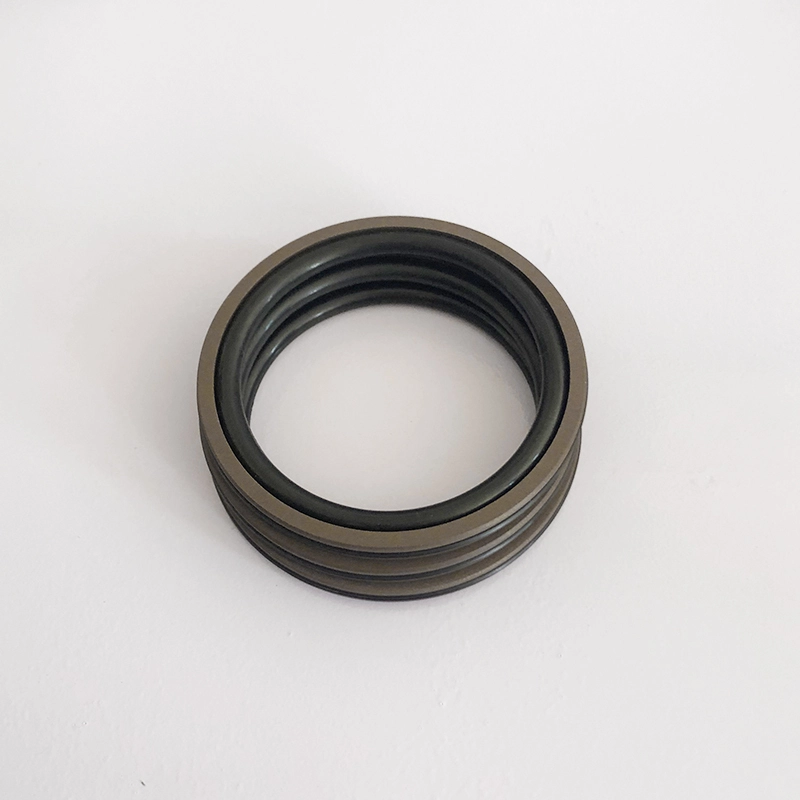

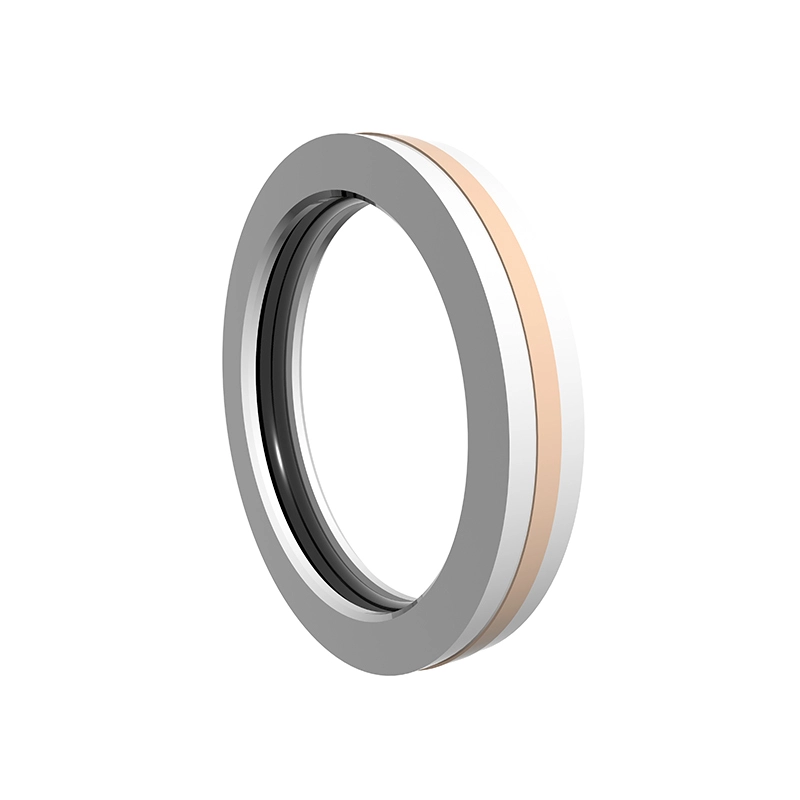

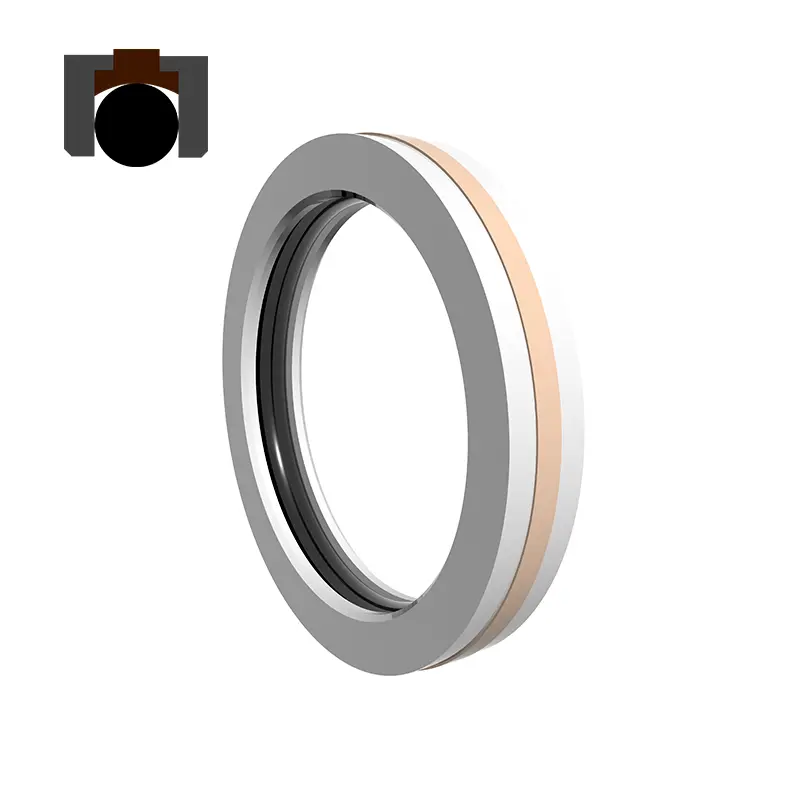

GDKK sudaro du kreipiamieji žiedai, du laikantys žiedai, elastinis guminis žiedas ir sandarinimo žiedas. Vadovinis žiedas vaidina padėties nustatymą ir vadovą. Išlaikantis žiedas vaidina atraminį ir padėties nustatymo vaidmenį, elastinis guminis žiedas suteikia elastinę jėgą ir kompensuoja sandarinimo žiedo praradimą. Antspaudo žiedas bendradarbiauja su alyvos cilindro vidine skylė, kad susidarytų sandarinimo efektas, kuris tinka dvikrypčio alyvos cilindro stūmoklio sandarinimui. Jis turi gerą sandarinimo efektą net ir griežtomis darbo sąlygomis. Savybės:
1.
2. Labai aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;
3. Aukštas gyvenimas, gali būti naudojamas sandarinimui blogomis tepimo sąlygomis;
4. Gali būti naudojamas sandarinant mažo klampumo terpes, tokias kaip vanduo;
Puikus aukšto ir žemo slėgio sandarinimo našumas.

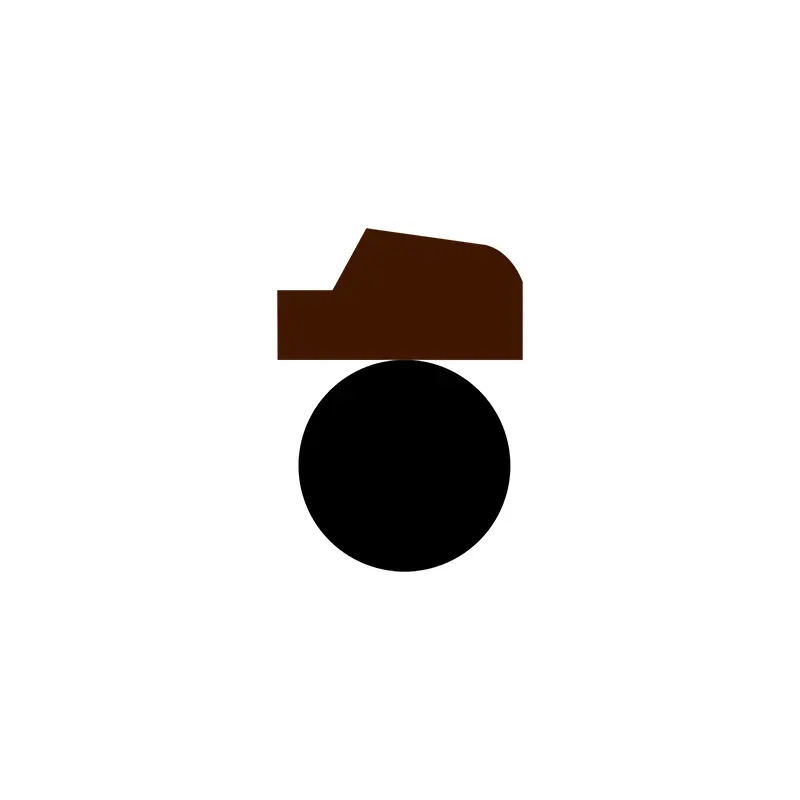

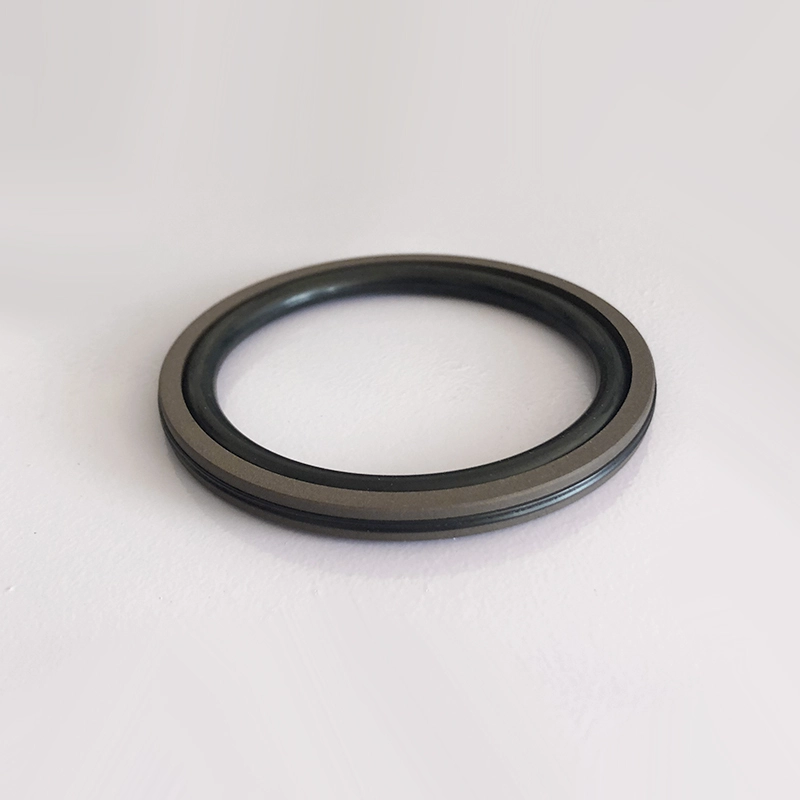

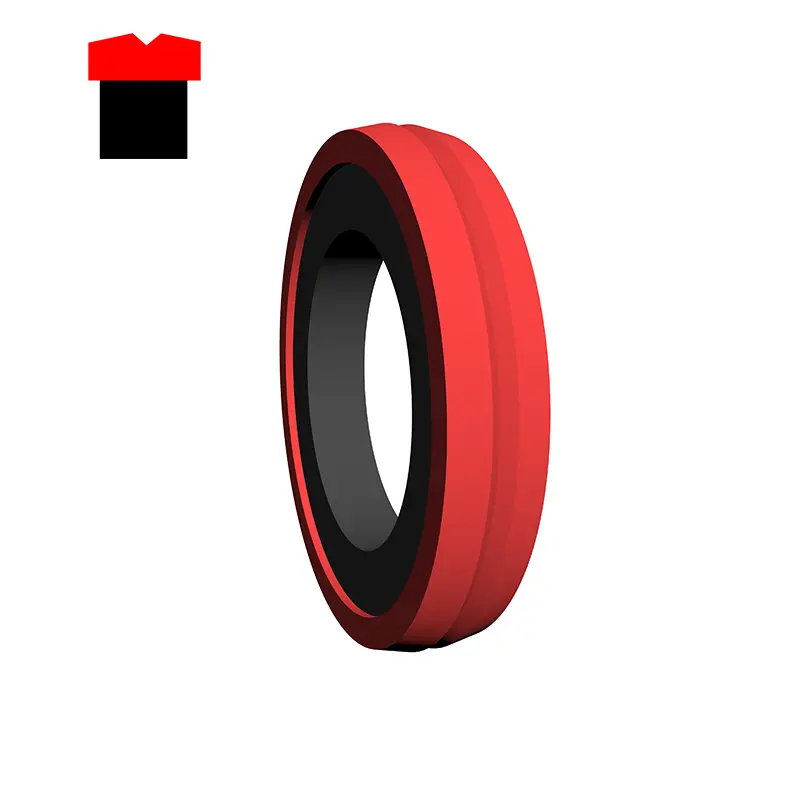

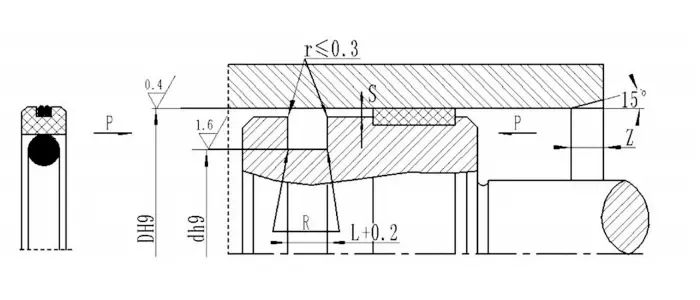

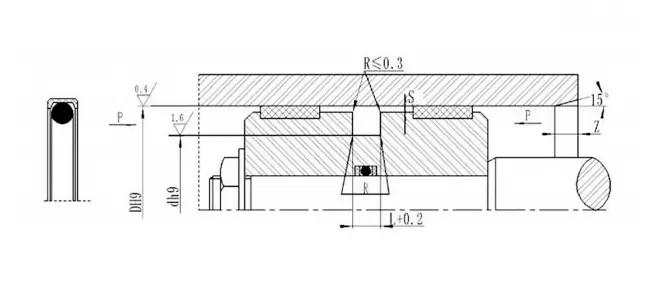

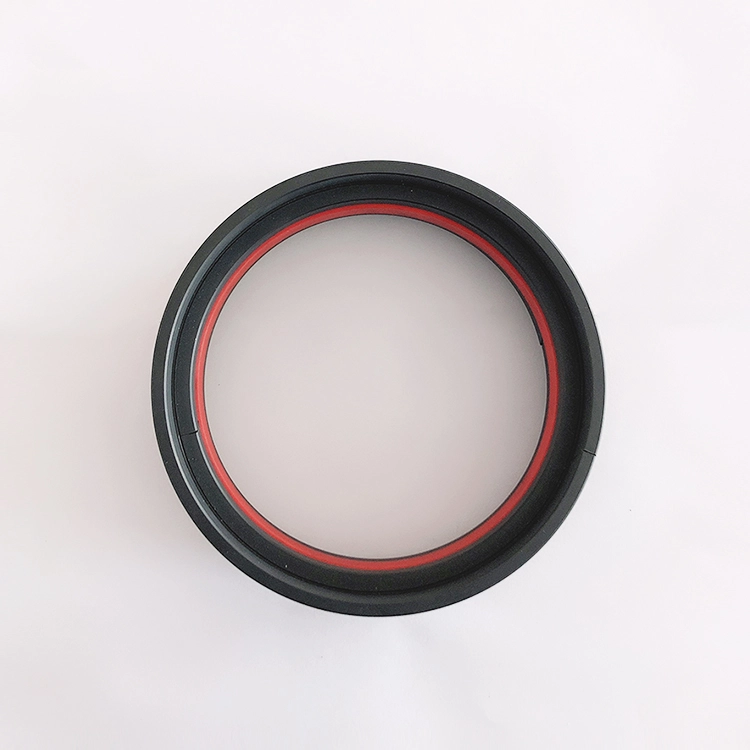

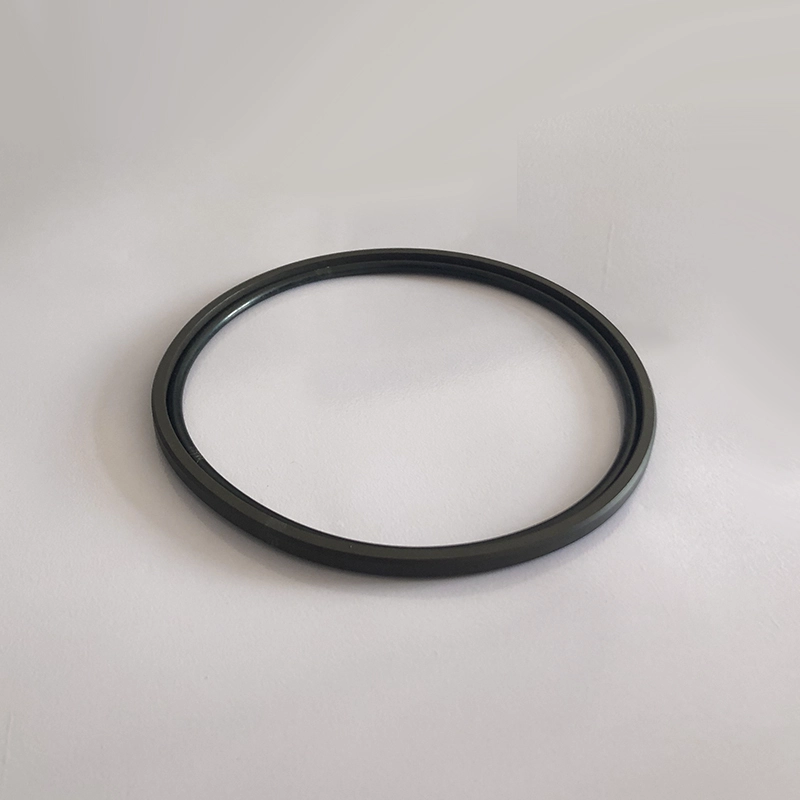

RC64 yra sudarytas iš „PTFE“ trikampio sandarinimo žiedo ir O žiedo gumos žiedo, tinkančio hidrauliniam ir pneumatiniam atstumiančiam judesiui vienpusės slėgio sandarinimui. O žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Kadangi sandarinimo žiedas priima ploną lūpų dizainą, tolesnis kompensavimo galimybė yra geresnė, todėl sandarinimo našumas yra geras. Padalintas (atviras) griovelis turėtų būti naudojamas cilindro skersmeniui, mažesniam nei 30 mm. Savybės:
1. Jis gali būti naudojamas tiek hidrauliniam, tiek pneumatiniam;
2.
3. Ilgas gyvenimas, gali būti naudojamas tepalų sandarikliams be aliejaus;
Maža konstrukcinė erdvė, lengvas montavimas ir priežiūra;

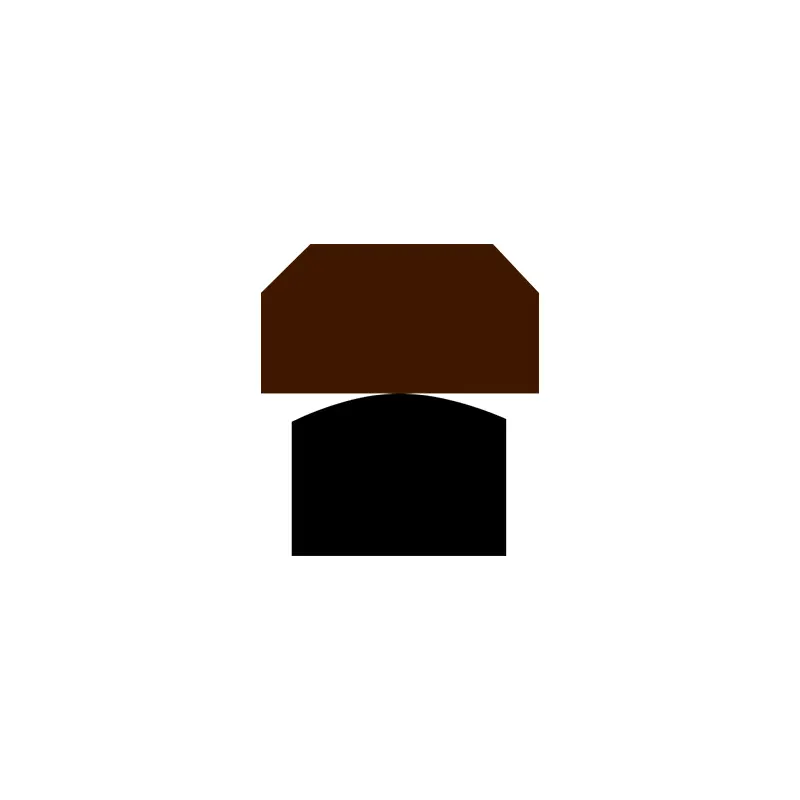

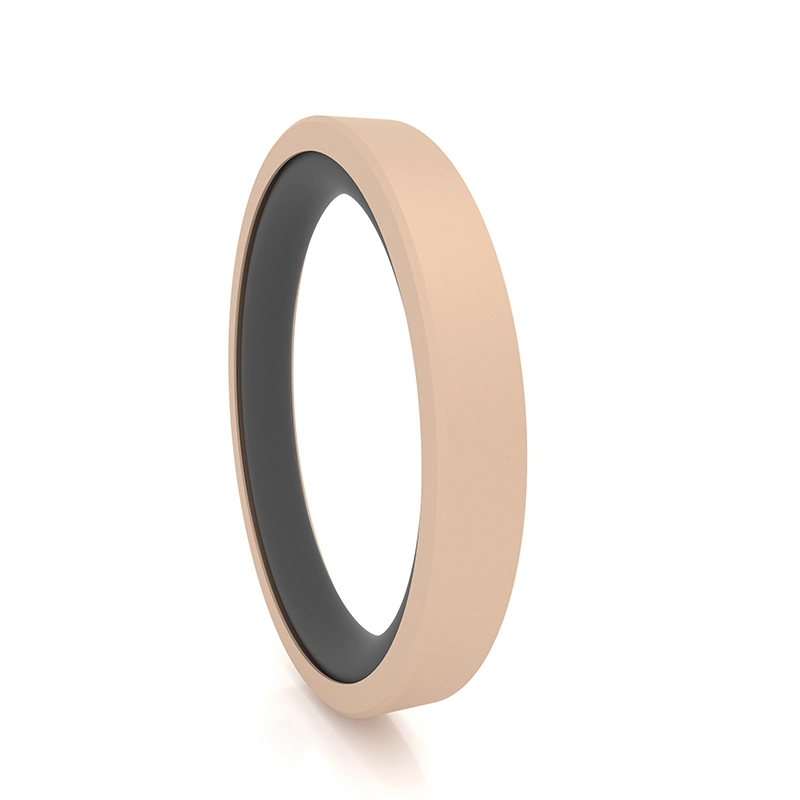

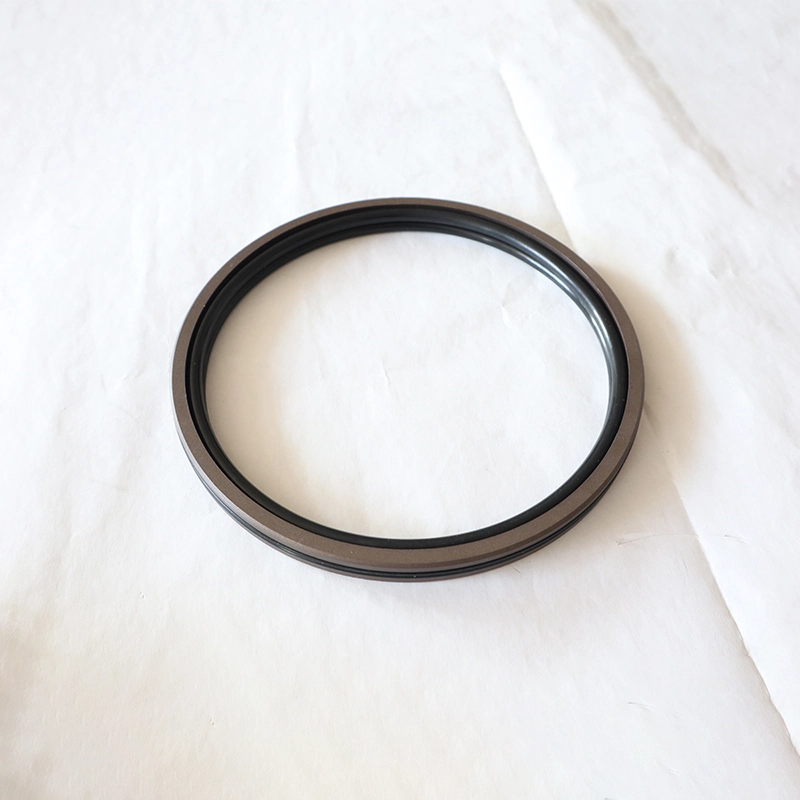

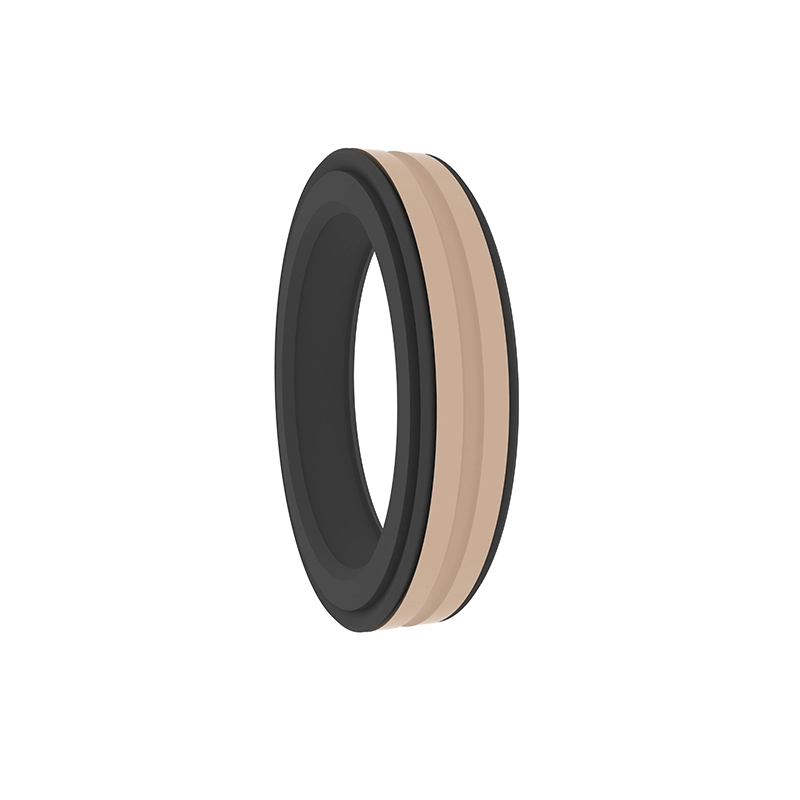

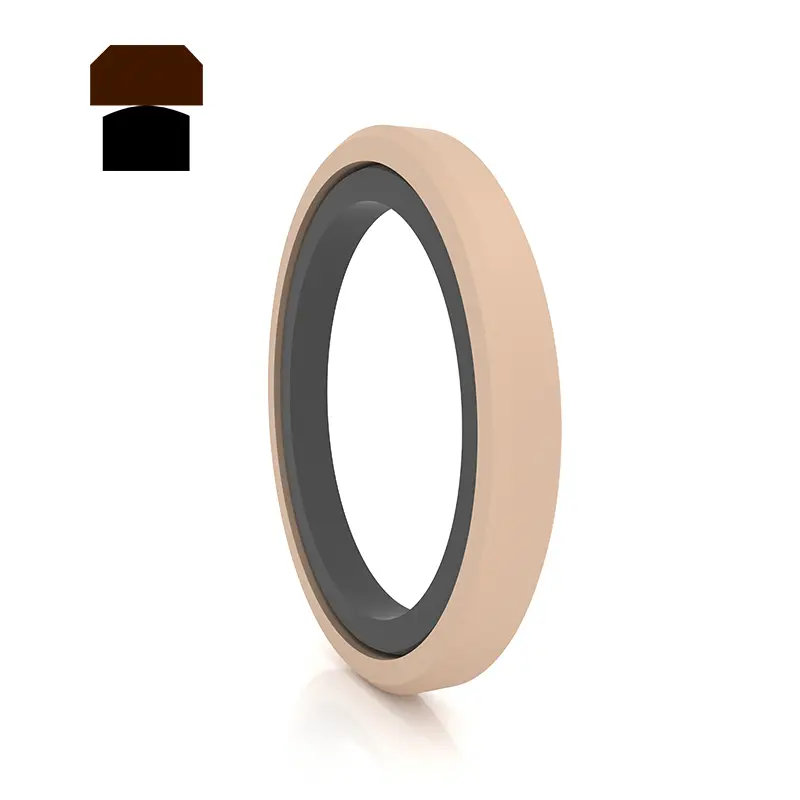

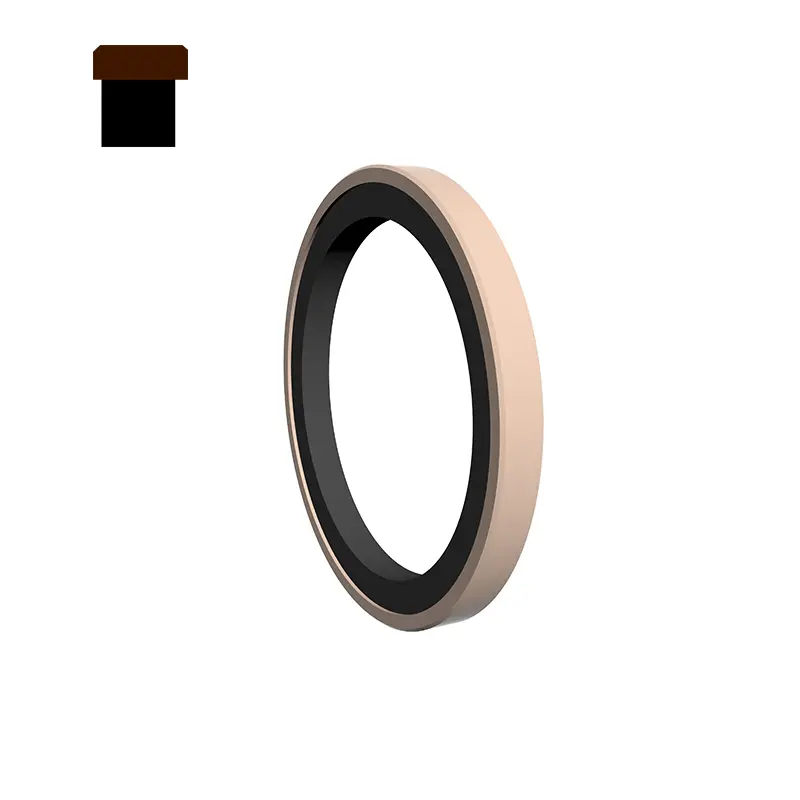

SPG yra stačiakampio formos modifikuoto PTFE sandarinimo žiedo ir stačiakampio guminio žiedo, kaip išankstinio įkrovimo elemento, derinys. Jis pasižymi gero sandarinimo, mažos trinties ir mažos konstrukcinės erdvės savybėmis.

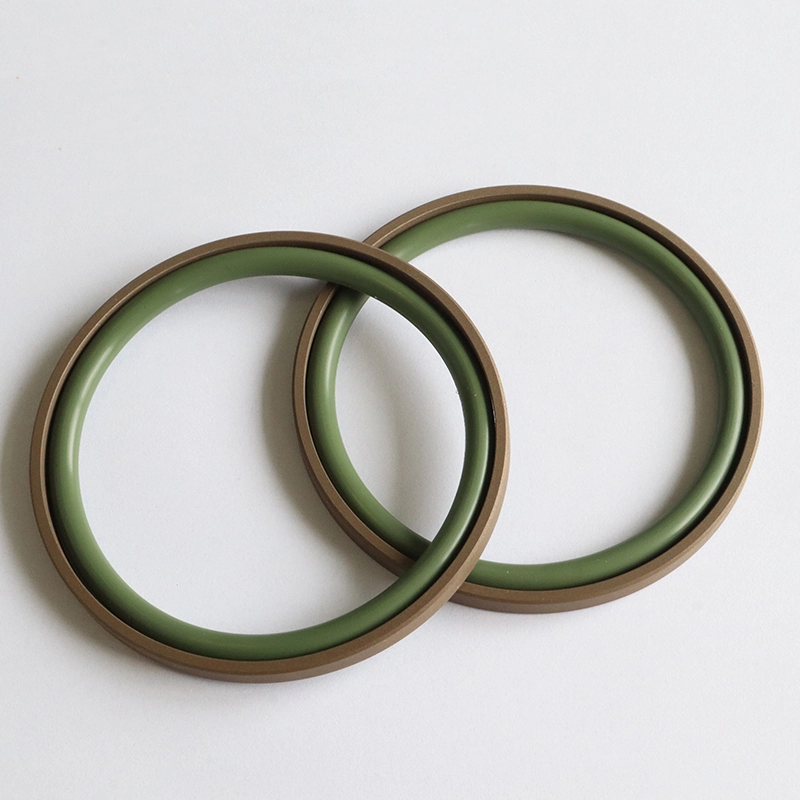

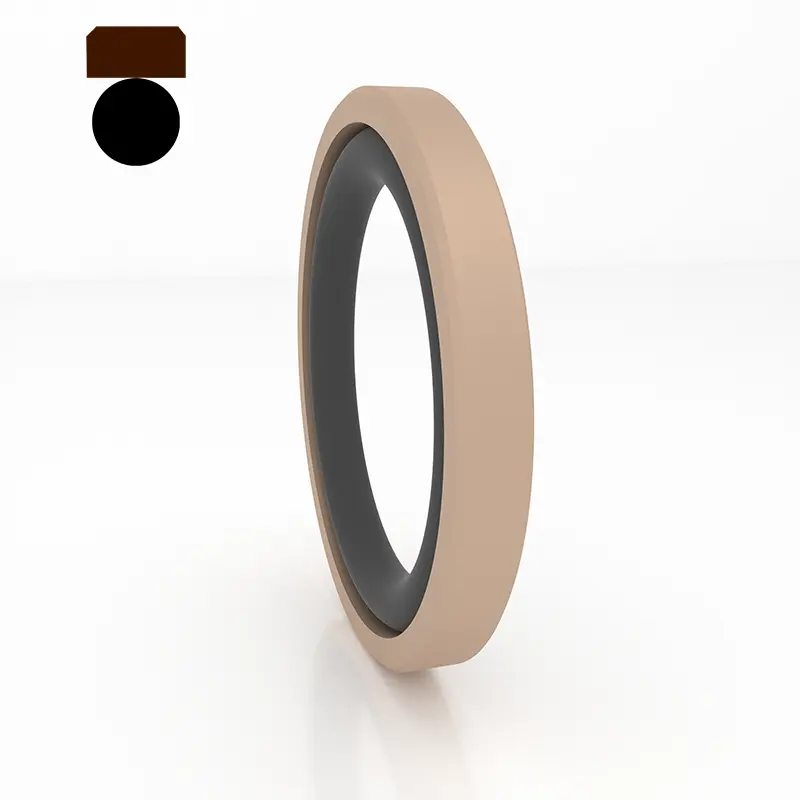

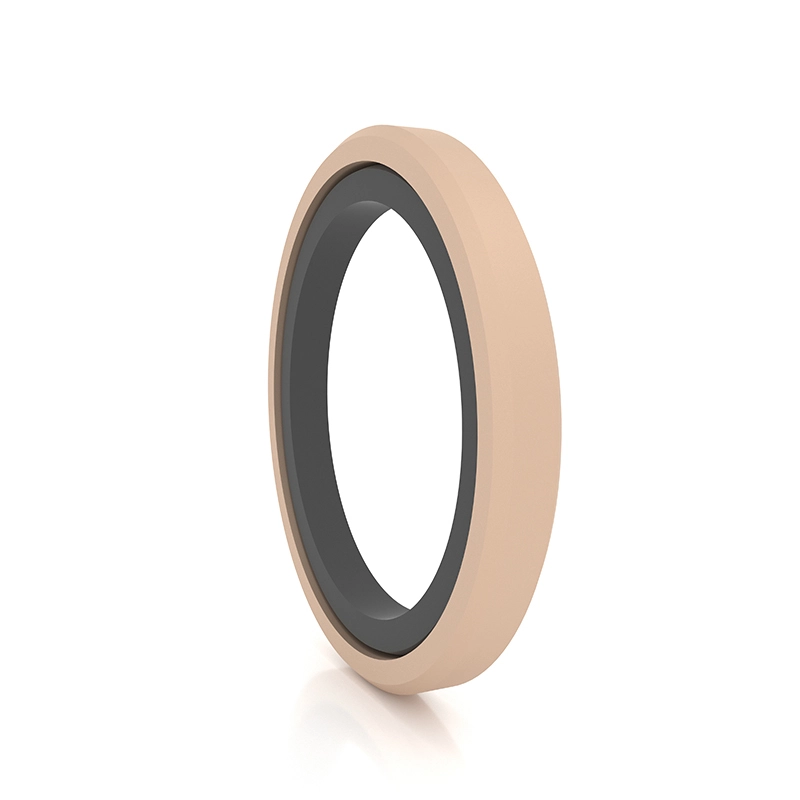

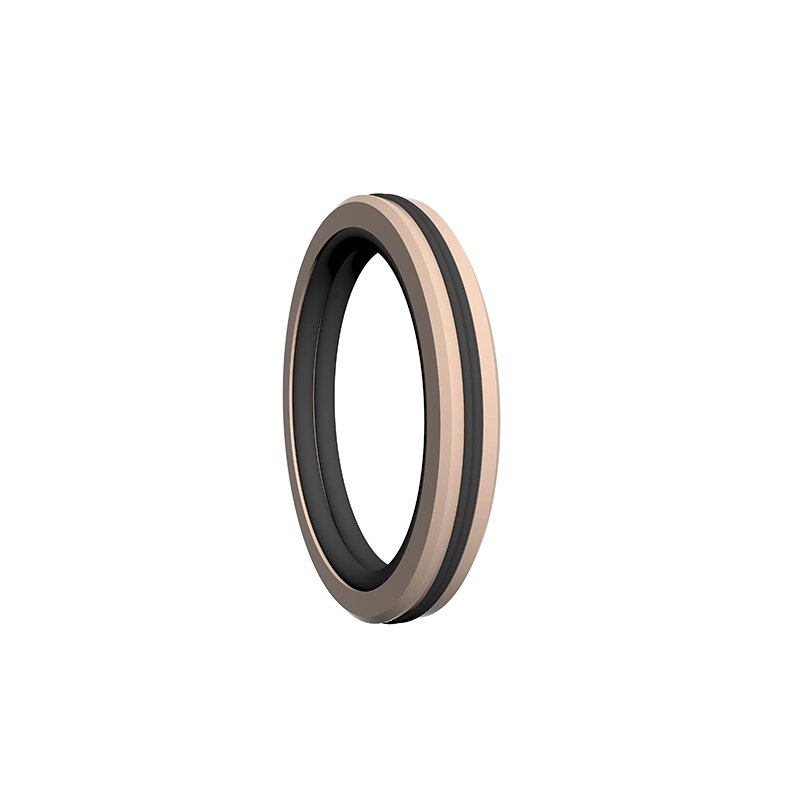

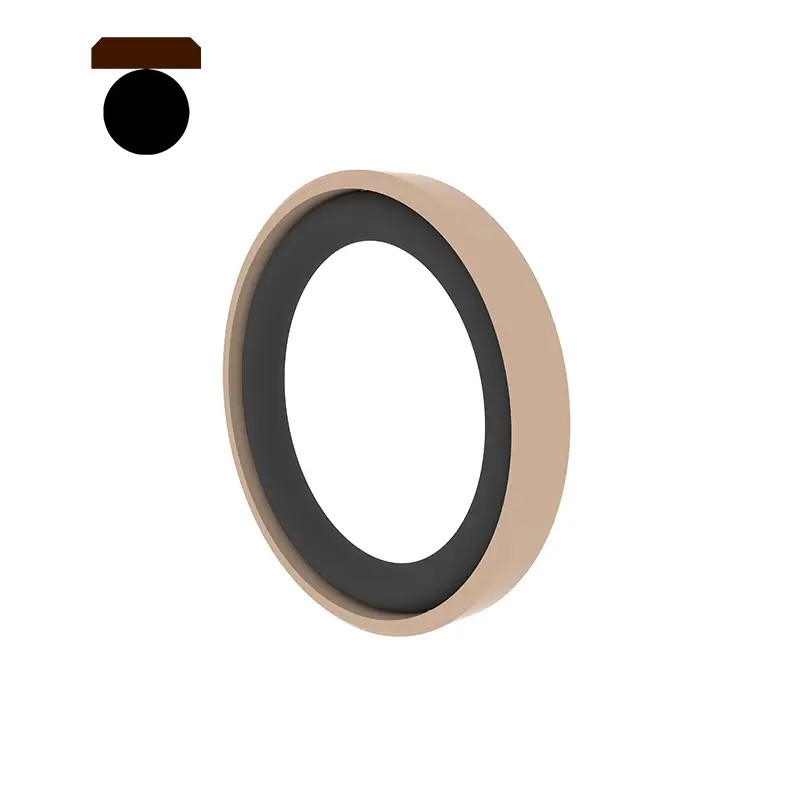

RC66 yra stačiakampio formos modifikuoto PTFE sandarinimo žiedo ir O žiedo kaip išankstinio įkrovimo elemento derinys. Jis pasižymi gero sandarinimo, mažos trinties ir mažos konstrukcinės erdvės savybėmis. Jis tinka greitaeigių aliejaus cilindrams ar cilindrams. RC67 yra sudarytas iš užpildyto PTFE stačiakampio sandarinimo žiedo, dviejų laikančių žiedų ir nevienalyčio elastomero, tinkamo hidrauliniam atstumiančiam judesio judesių kryptiniam slėgio sandarikliui. Elastomeras suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Laikantis žiedas apsaugo sandarinimo žiedą ir turi gerą sandarinimo efektą net ir atšiauriomis darbo sąlygomis. Savybės:
1.
2. Labai aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;
3. Aukštas gyvenimas, gali būti naudojamas tepimo sandarikliams be aliejaus;
4. Gali būti naudojamas sandarinant mažo klampumo terpes, tokias kaip vanduo;
5. Puikus aukšto ir žemo slėgio sandarinimo našumas.

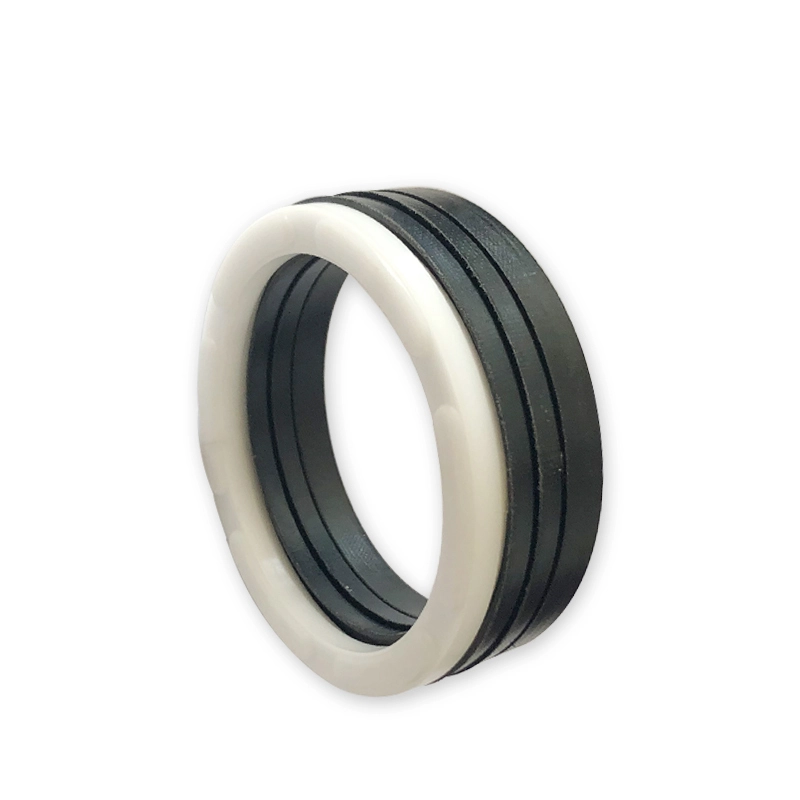

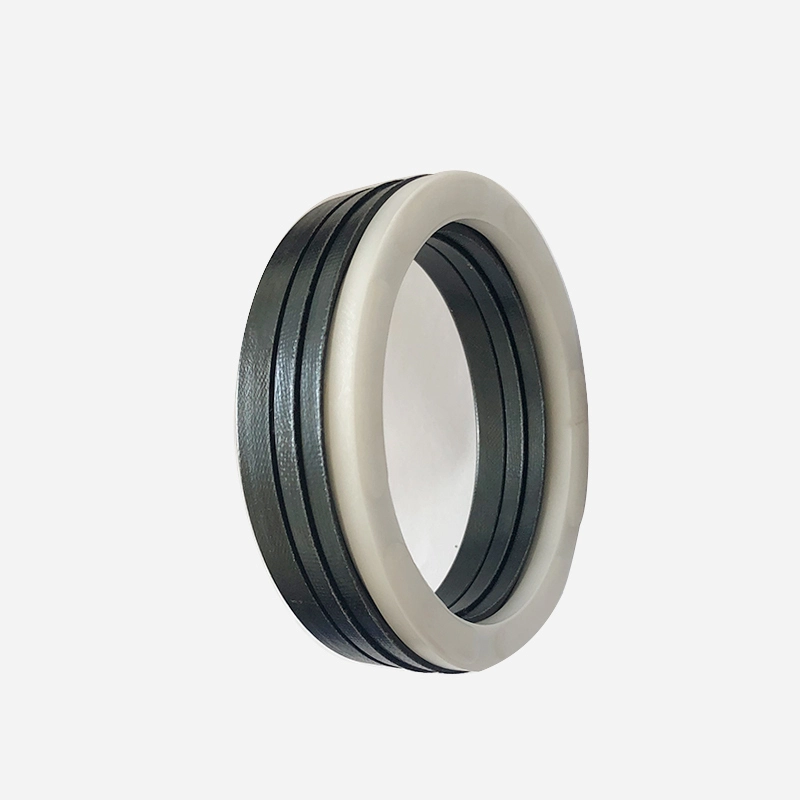

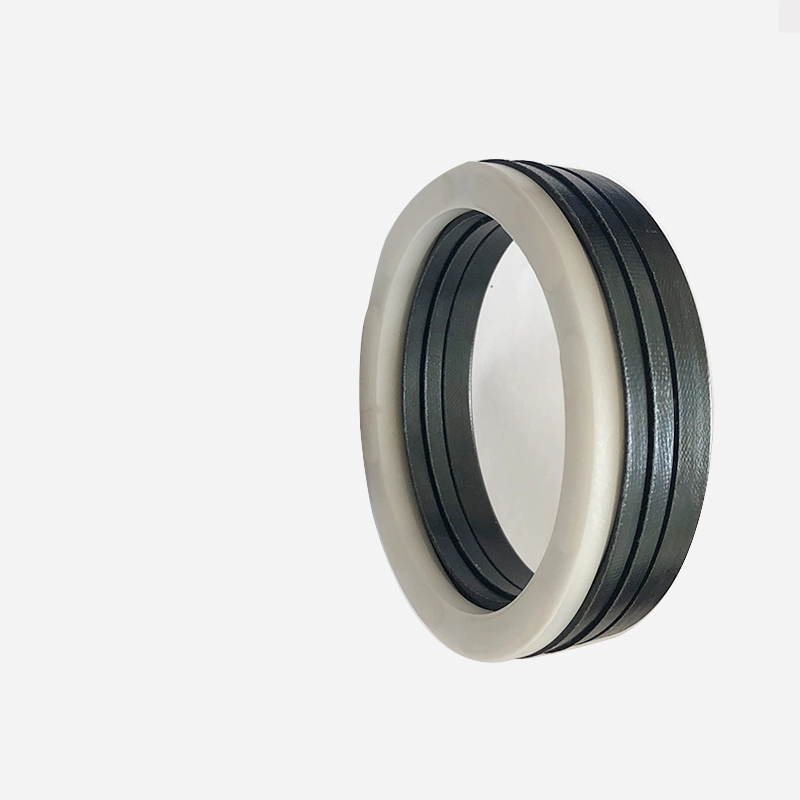

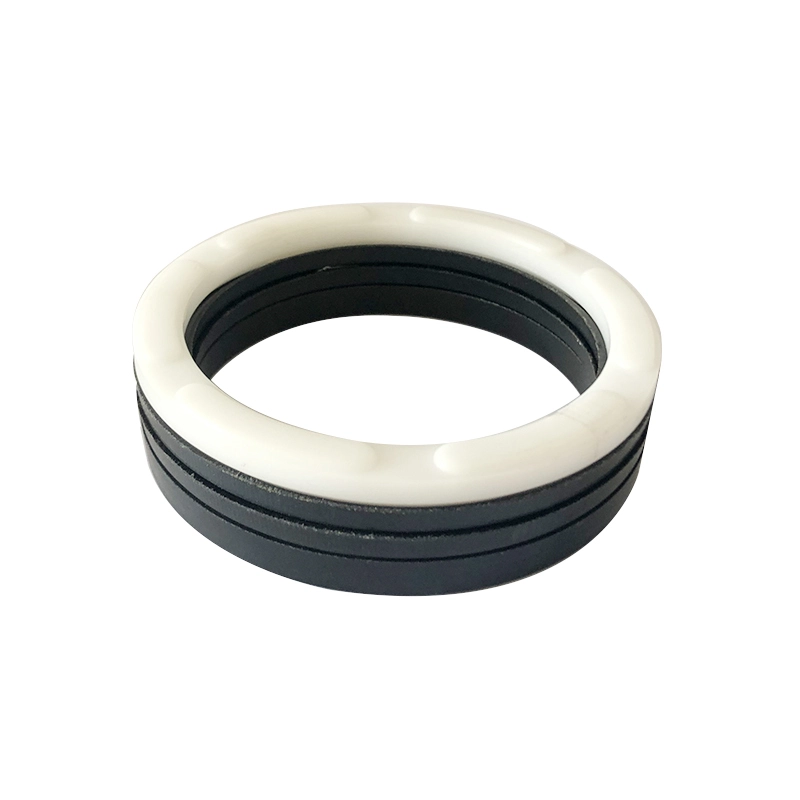

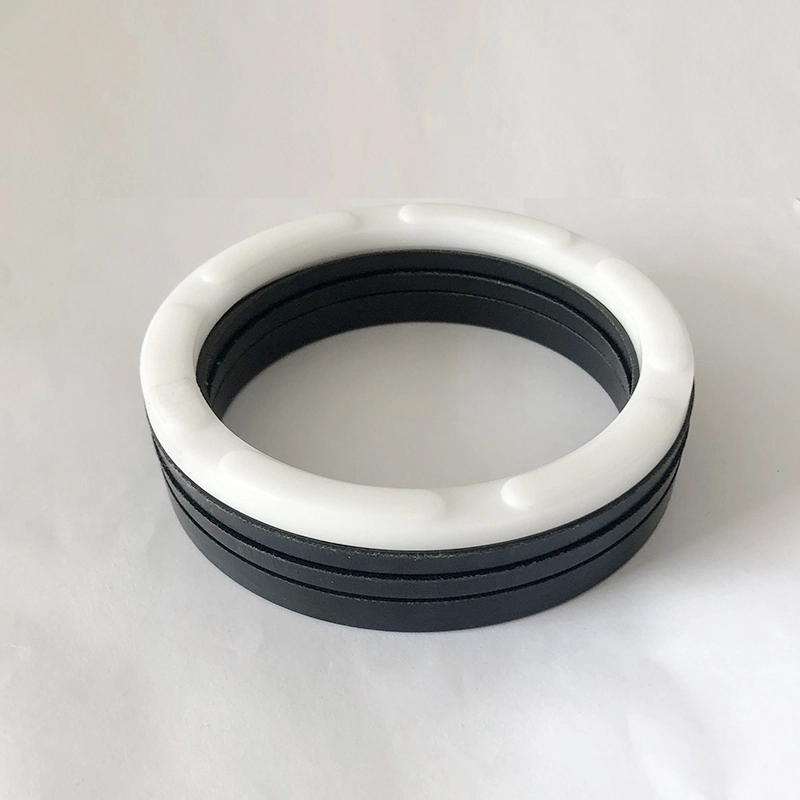

„RCEK“ sudaro V formos sandarinimo žiedų rinkinys, slėgio žiedas ir atraminis žiedas. Jis yra tinkamas hidrauliniam atstumiančiam judesiui vienpusės slėgio sandarinimui. Tepalai suderinami su sandarinimo medžiaga montuojant. Jo negalima įdiegti vientisoje (uždaroje) griovelyje. Jis naudojamas stūmokliniams sandarikliams vidutinės ir sunkios apkrovos. Savybės:
1. Yra įvairių medžiagų, kurias galima optimaliai pritaikyti atsižvelgiant į įvairius tikslus;
2. Jis gali būti naudojamas atšiauriomis darbo sąlygomis ir yra tinkamas beveik visoms žiniasklaidos ir atšiaurioms sąlygoms;
3. Jis turi ilgą tarnavimo laiką ir gali būti naudojamas tepimo sandarikliams be aliejaus (pagrįstas medžiagų pasirinkimas);
4. Sandarinimo našumą galima sureguliuoti, o ašinį dydį galima sureguliuoti pridedant arba pašalinant V formos sandarinimo žiedus;
Tai gali efektyviai veikti, net jei sandarinimo paviršiaus kokybė yra prasta.

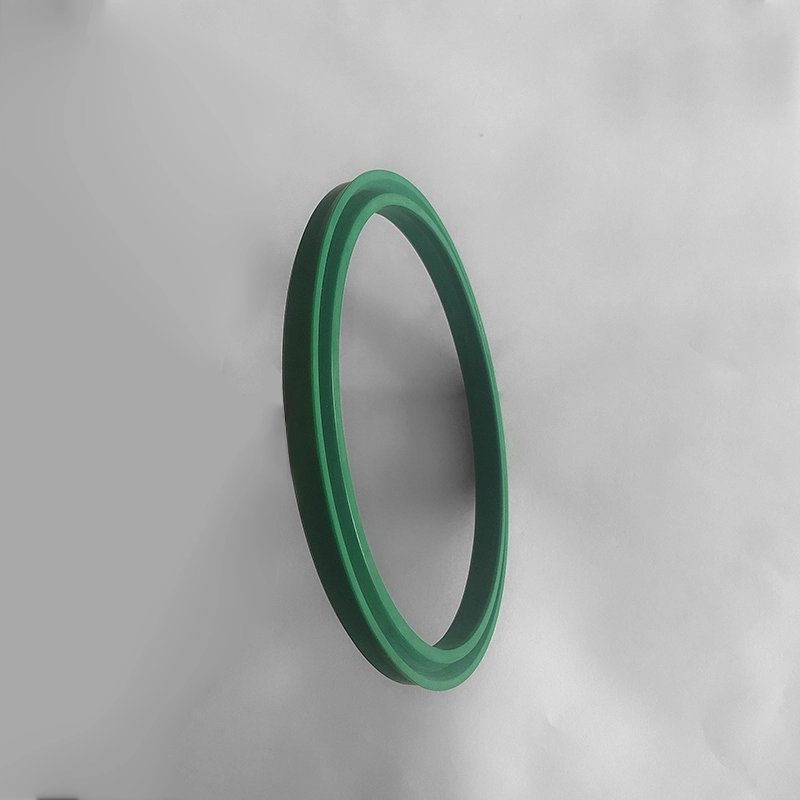

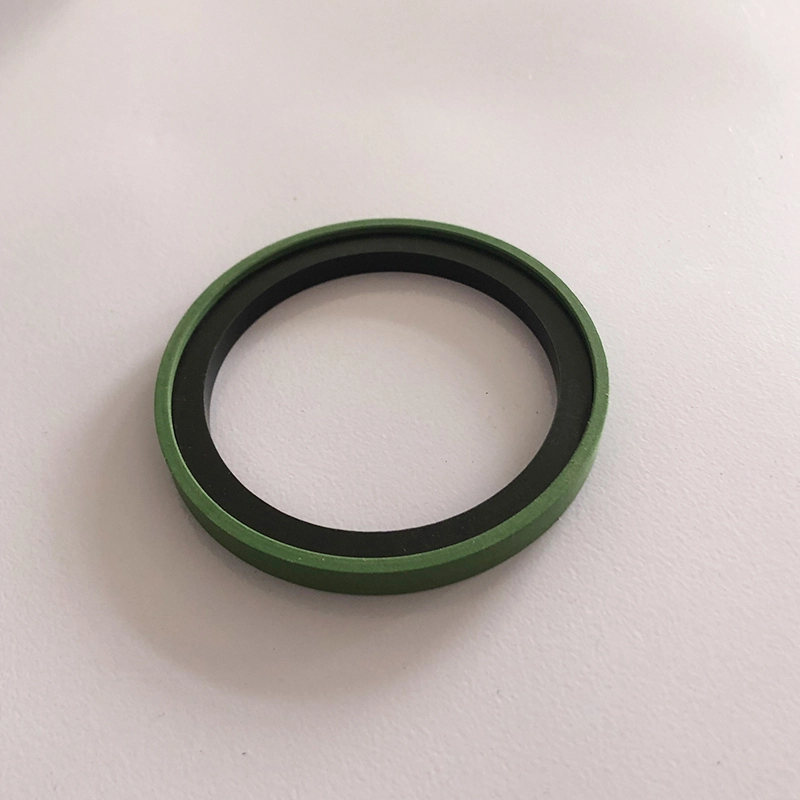

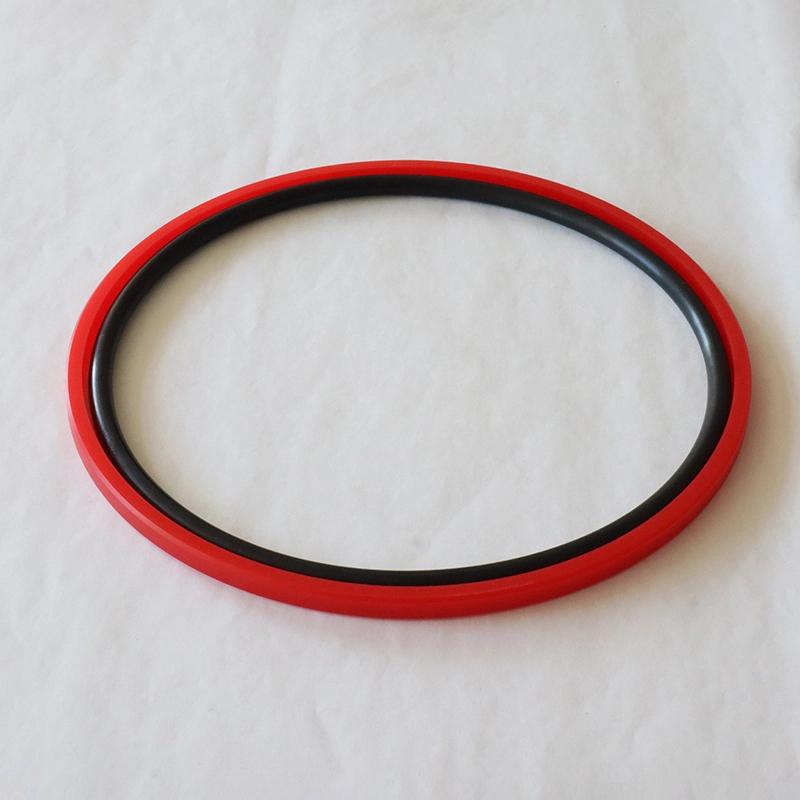

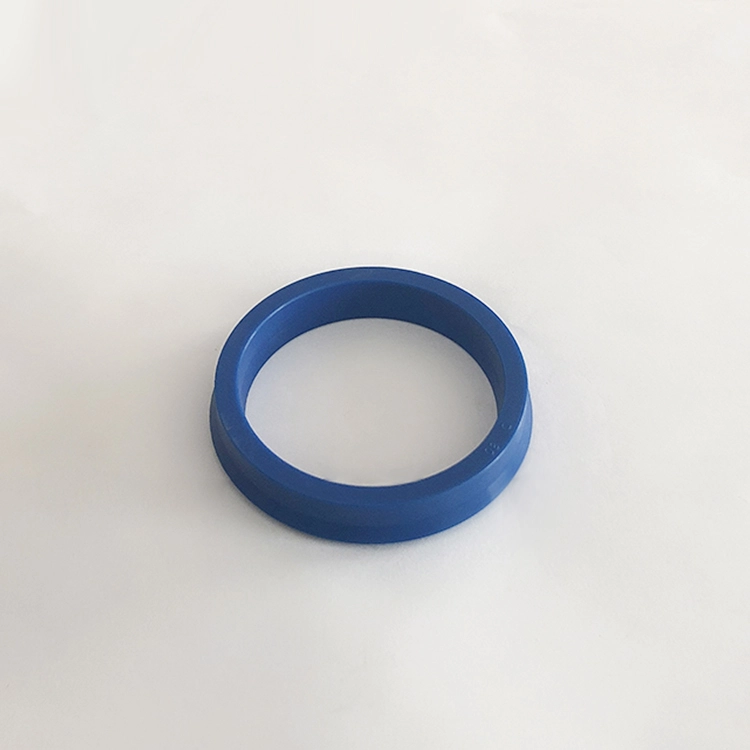

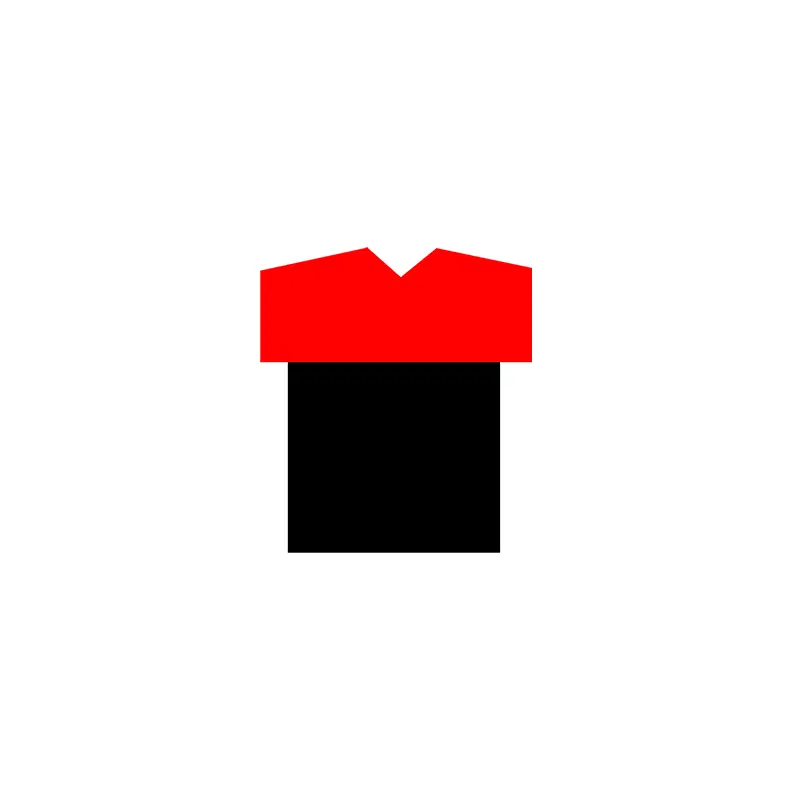

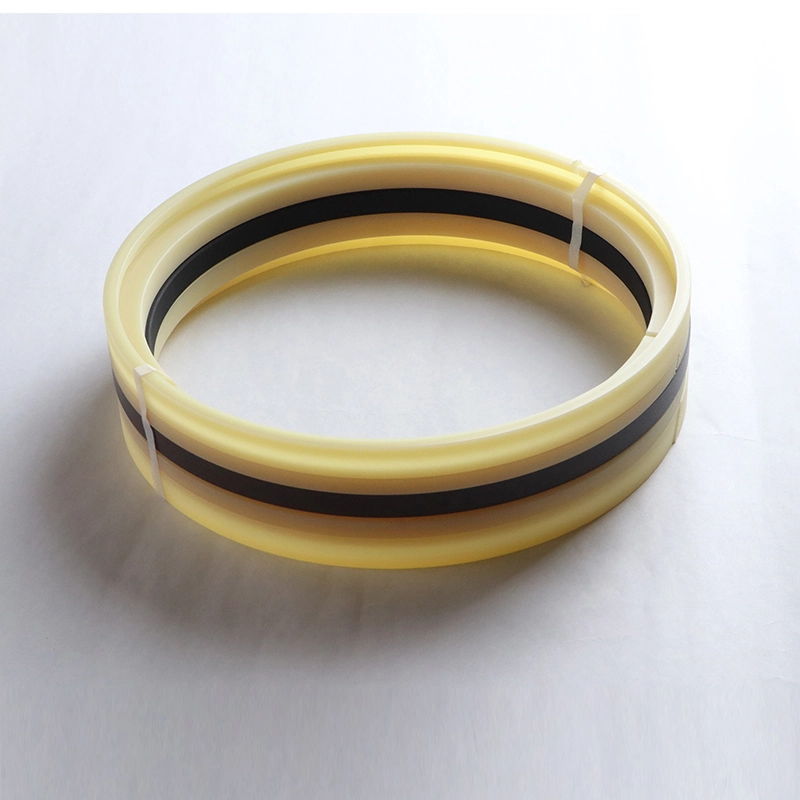

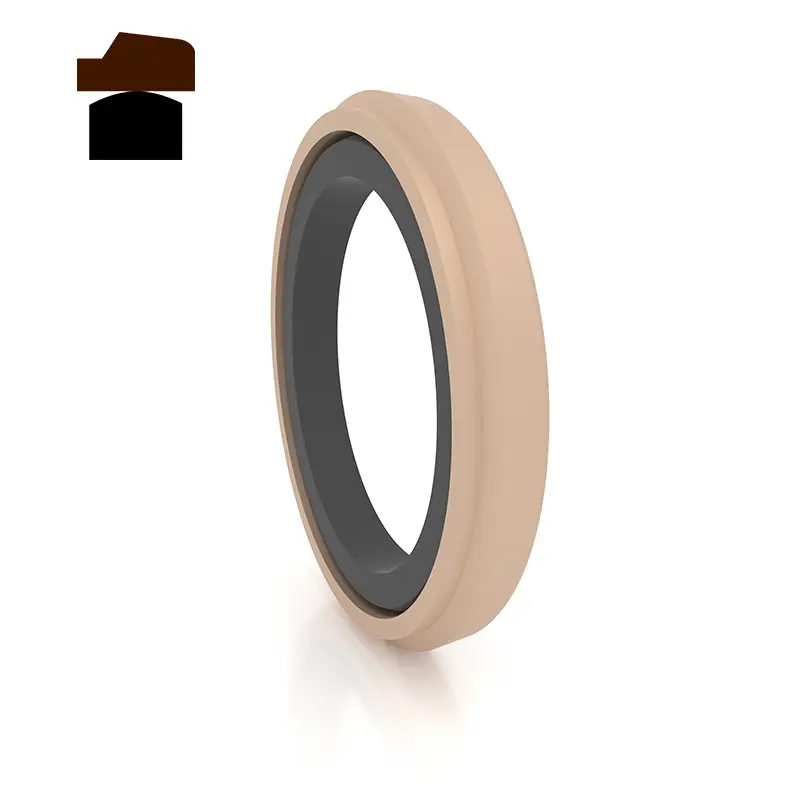

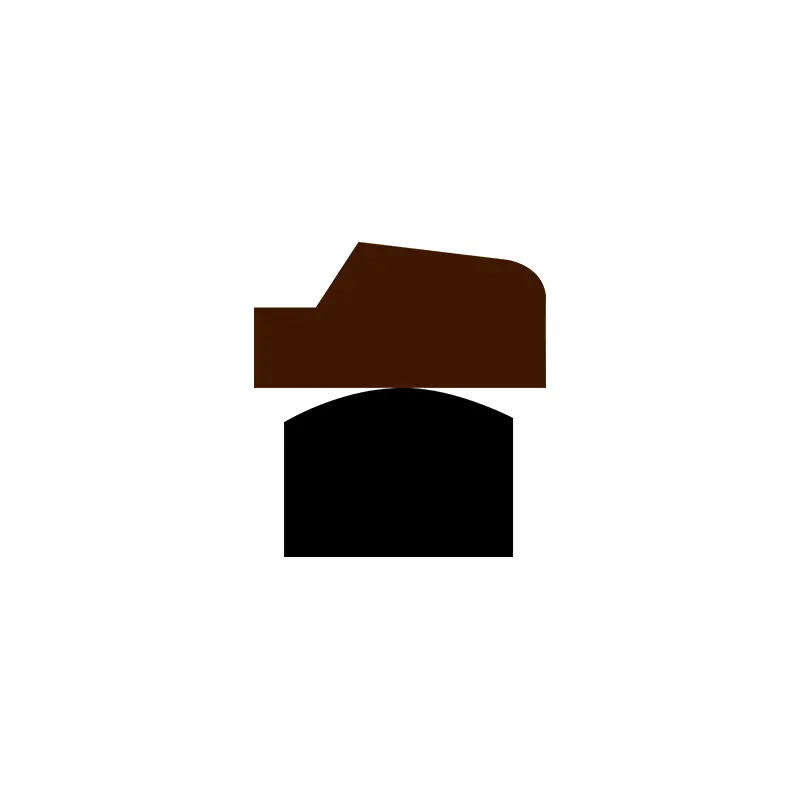

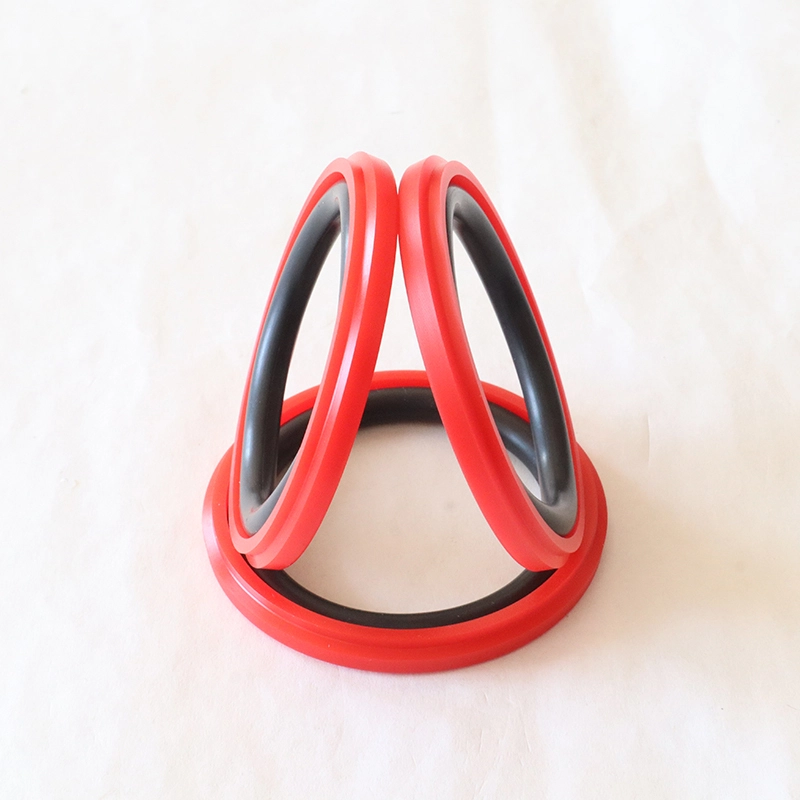

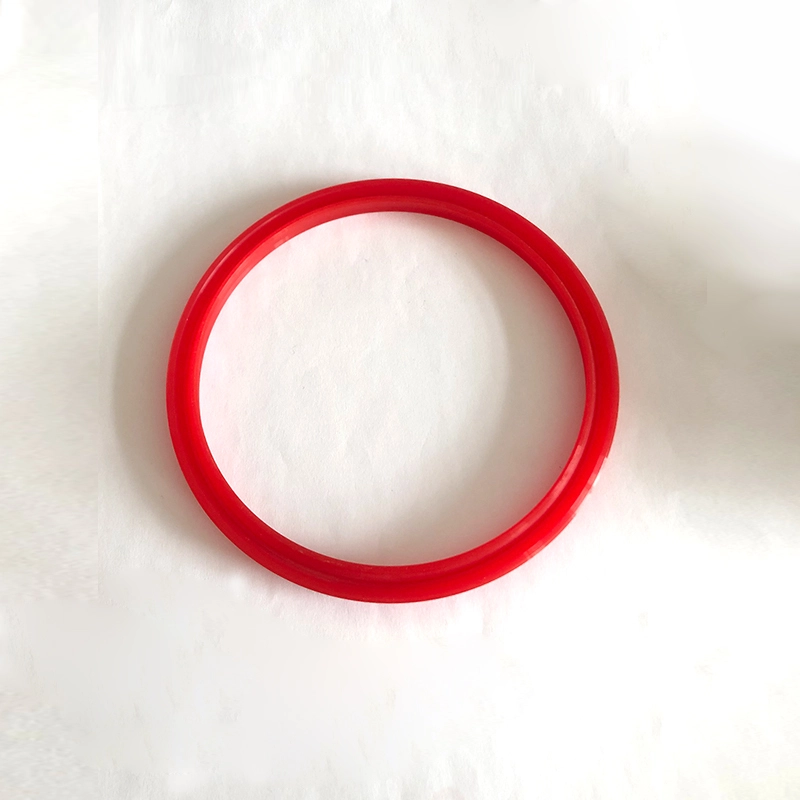

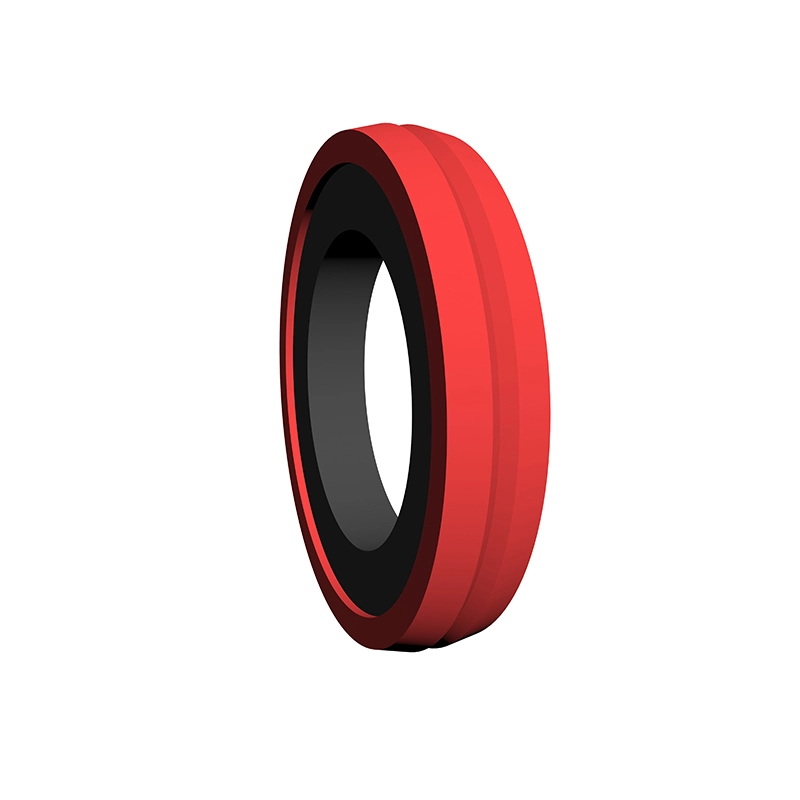

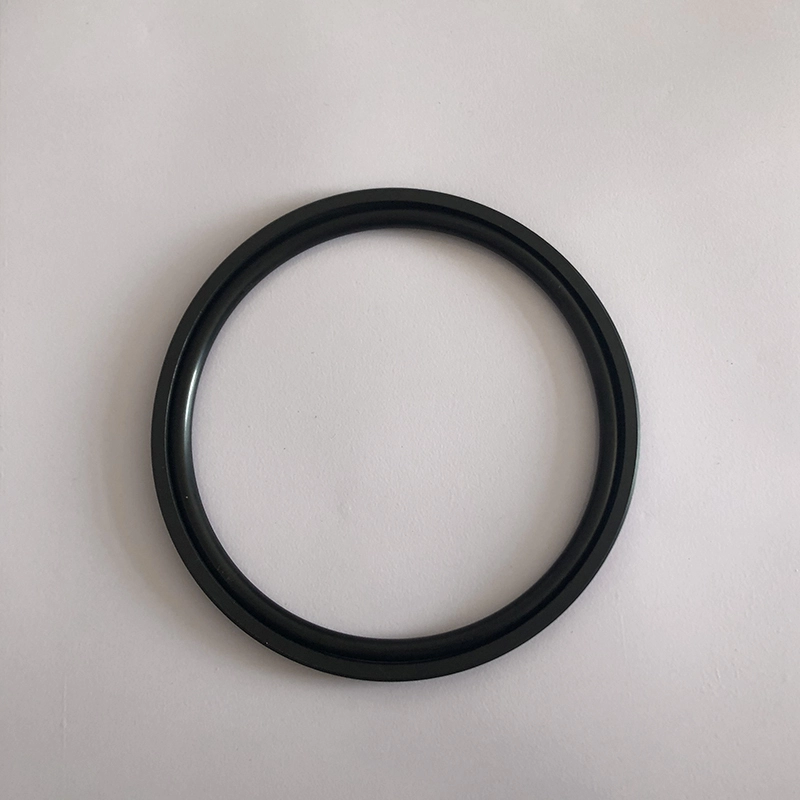

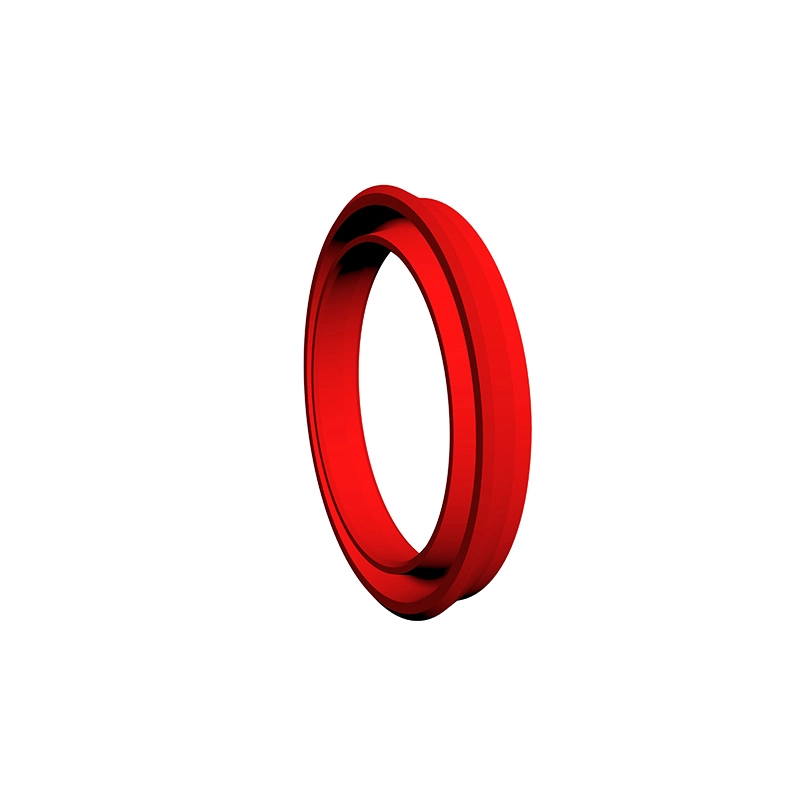

RCKR yra sudarytas iš PU sandarinimo žiedo ir stačiakampio guminio žiedo, tinkančio hidrauliniam pradiniam judėjimo judesiui. Tai papildomas „Glyd“ žiedinių gaminių produktas, turintis geresnį sandarinimo ir slėgio mažinimo galimybes nei „Glyd Ring“, ir jis gali būti montuojamas be montavimo įrankių pagalbos. Jos savybės:
1. Geras dinaminis ir statinis sandarinimo našumas;
2. Geresnis žemo slėgio sandarinimo našumas nei „Glyd Ring“ ir gali būti montuojamas be montavimo įrankių;
3. Maža trintis, mažas pradinis pasipriešinimas ir sklandus judėjimas;
4. Ilgas gyvenimas, gali būti naudojamas tepimo sandarikliui be aliejaus;
5. Gali būti naudojamas dvikrypčio slėgio sandarinimui;
Diegimo griovelis atitinka ISO7425/1 standartą.

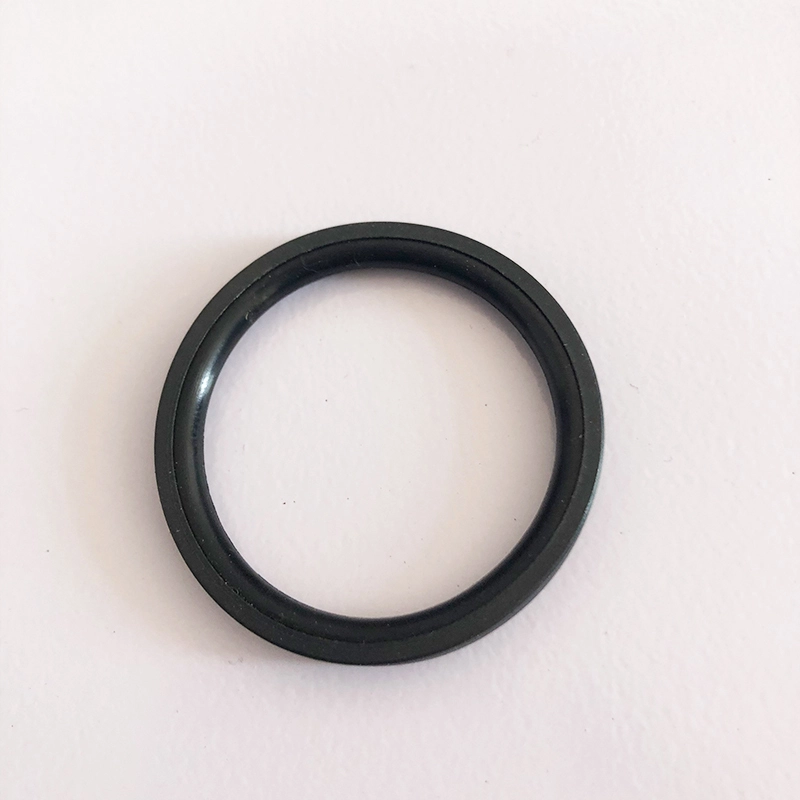

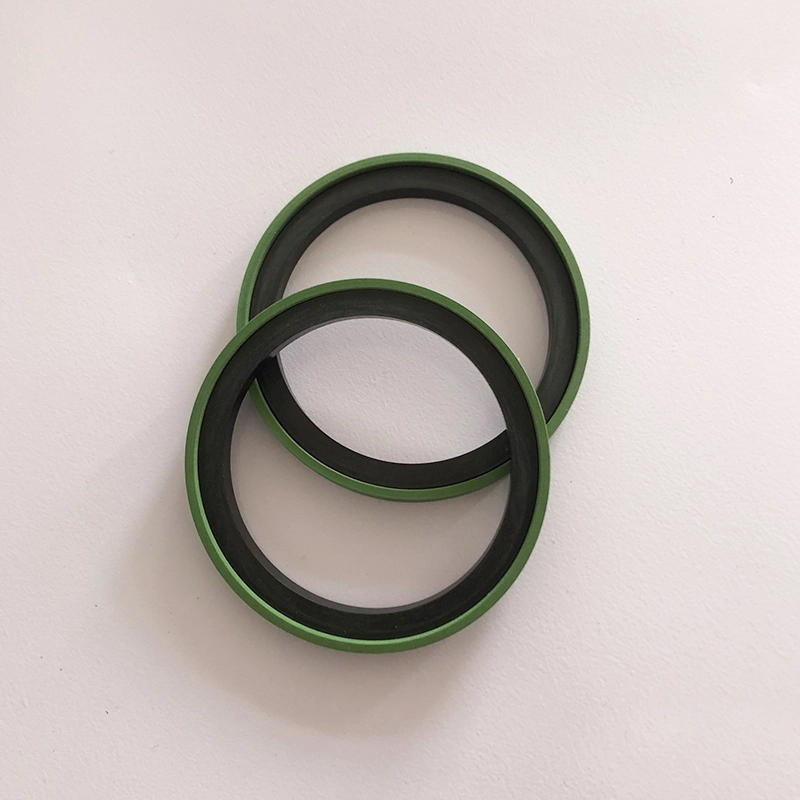

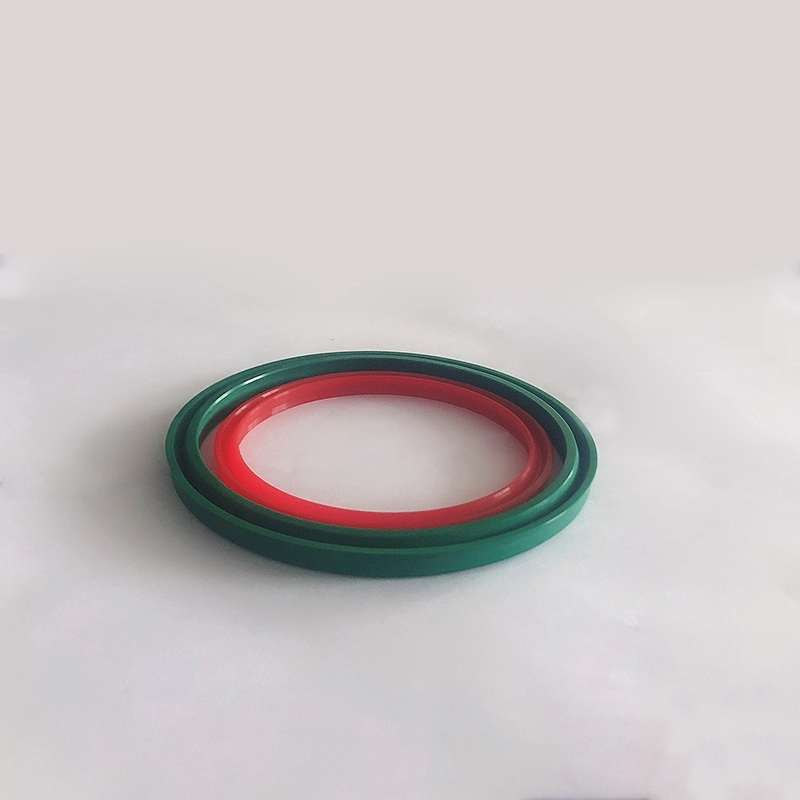

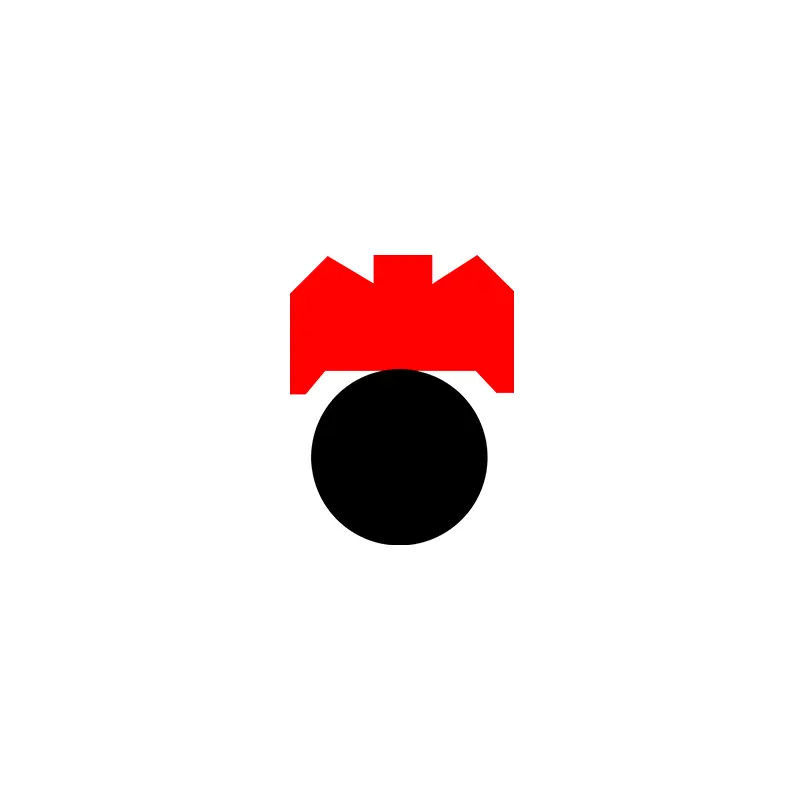

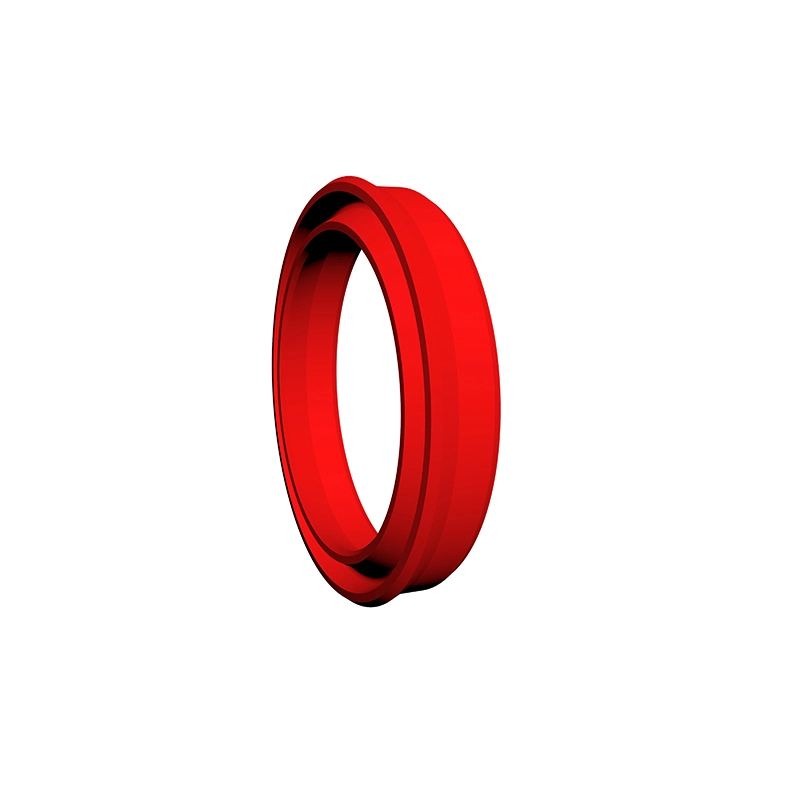

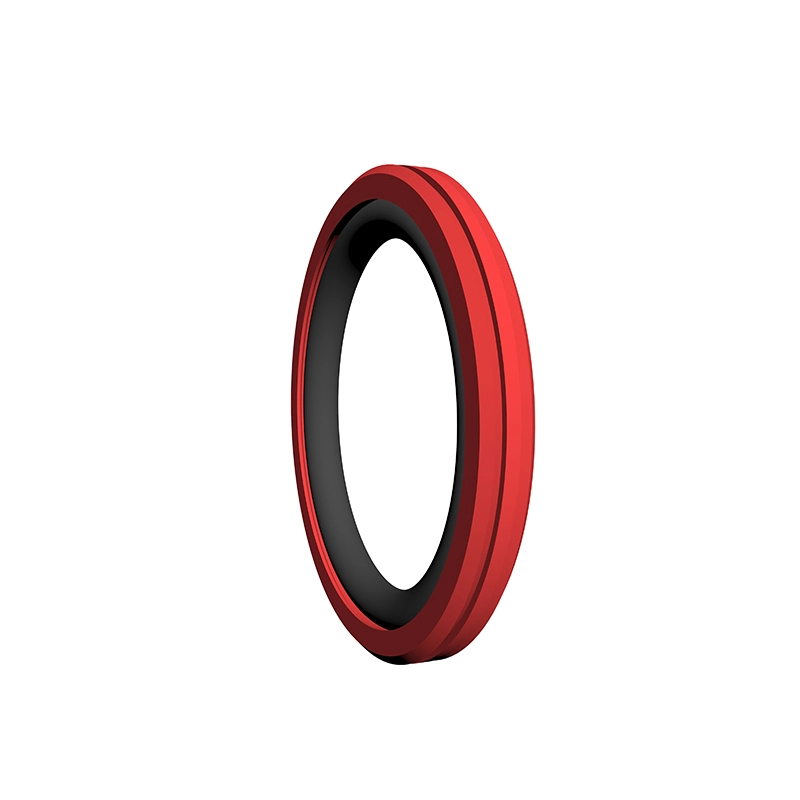

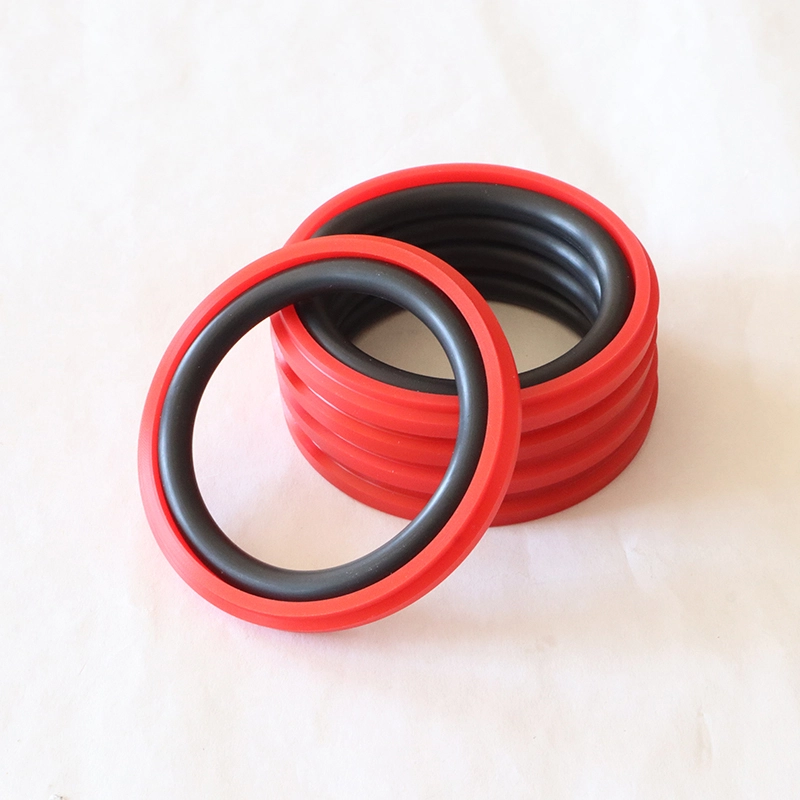

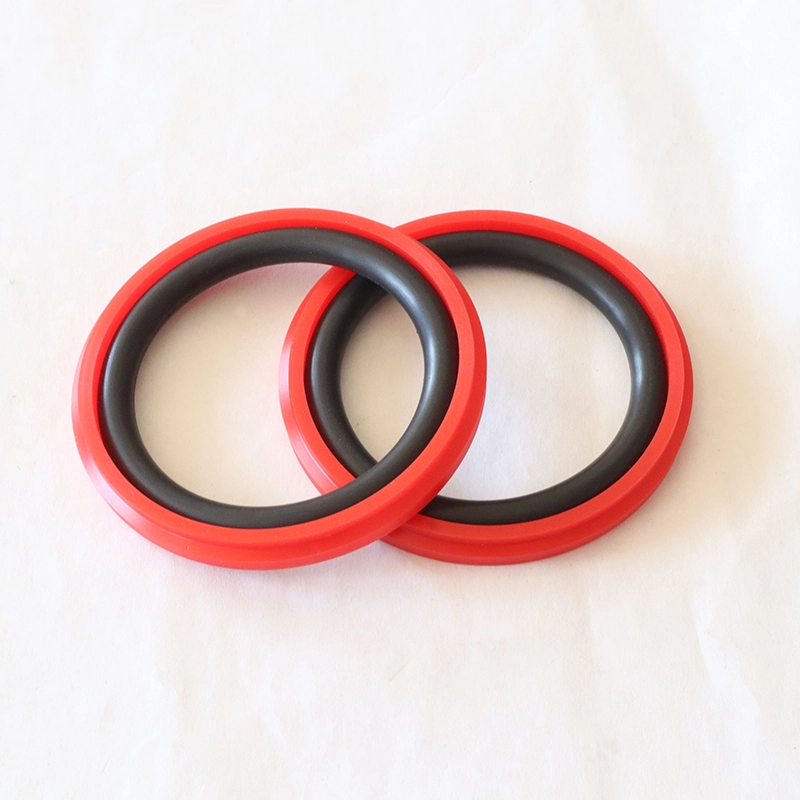

RPW yra sudarytas iš specialios formos PU sandarinimo žiedo ir O formos gumos žiedo, tinkančio hidrauliniam atstumiančiam judesio judesiui. O žiedas suteikia radialinę jėgą ir kompensuoja sandarinimo žiedo susidėvėjimą. Paprastai jis naudojamas kartu su kreiptuvo žiedu. Savybės:
1. Maža trintis, mažas pradinis pasipriešinimas, sklandus judėjimas, jokio šliaužimo;
2. Labai aukšto slėgio stabilumas esant slėgiui ir atšiaurioms sąlygoms;
3. Geras sandarinimo našumas tiek aukšto, tiek žemo slėgio metu;
Įdiegti nereikia diegimo įrankių.

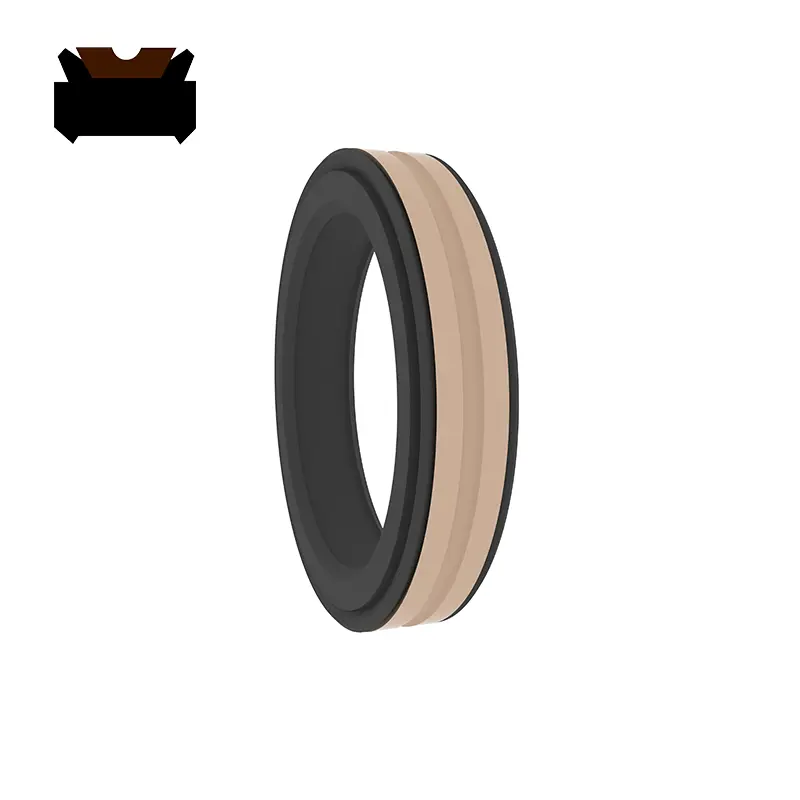

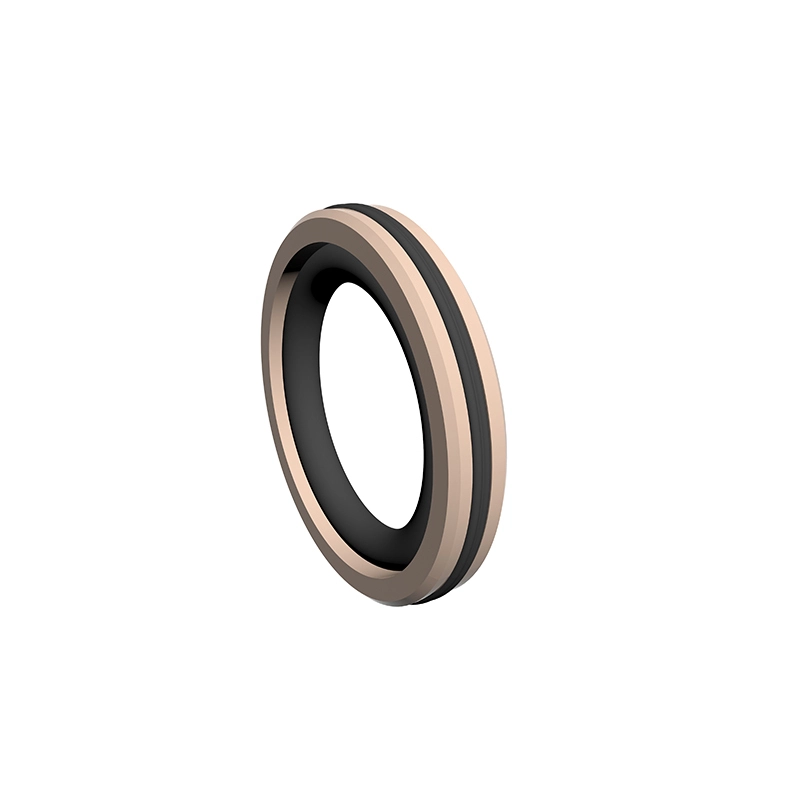

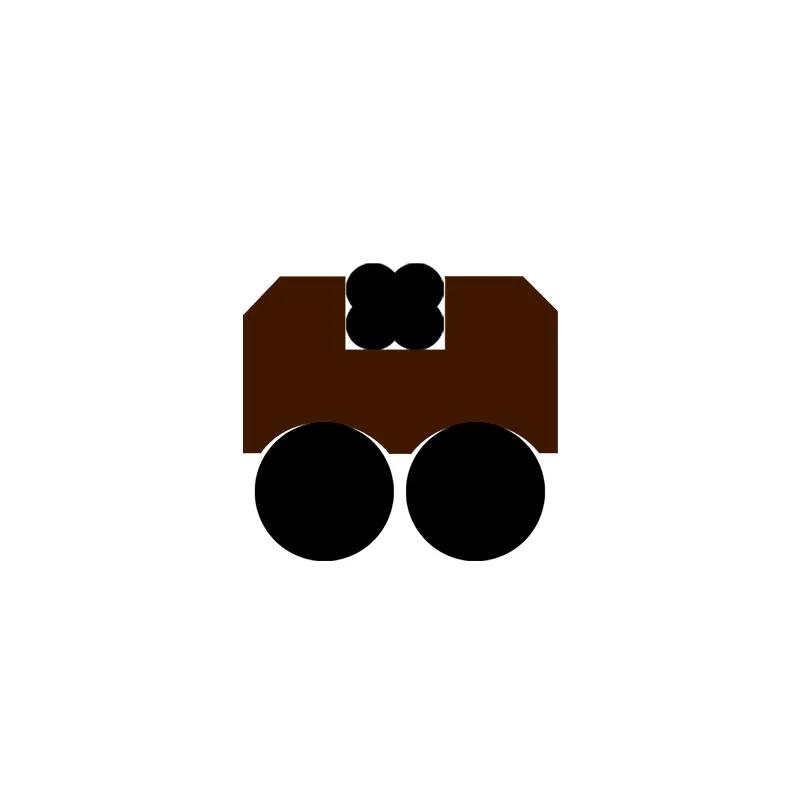

TDA ir TDMA sudaro specialios formos gumos (arba poliuretano) elastomeras ir modifikuotas PTFE sandarinimo žiedas, ir pasižymi gero sandarinimo, ilgo gyvenimo, žemos trinties, jokio šliaužimo ir tt savybės TDA yra tinkamos vienpusio slėgio sandarinimui. TDMA tinka dvipusio slėgio stūmokliams sandarinimui.

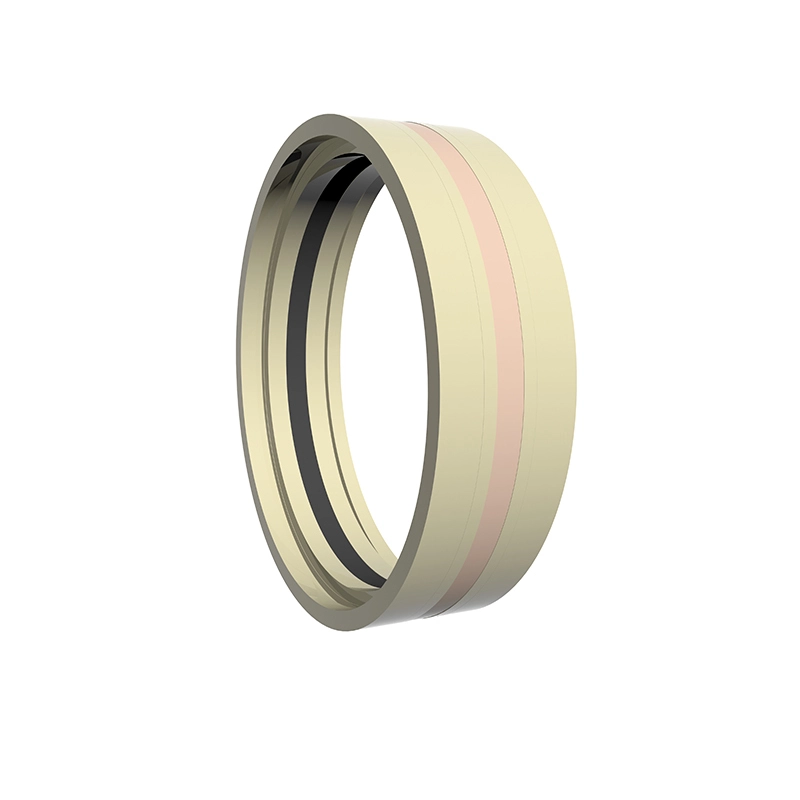

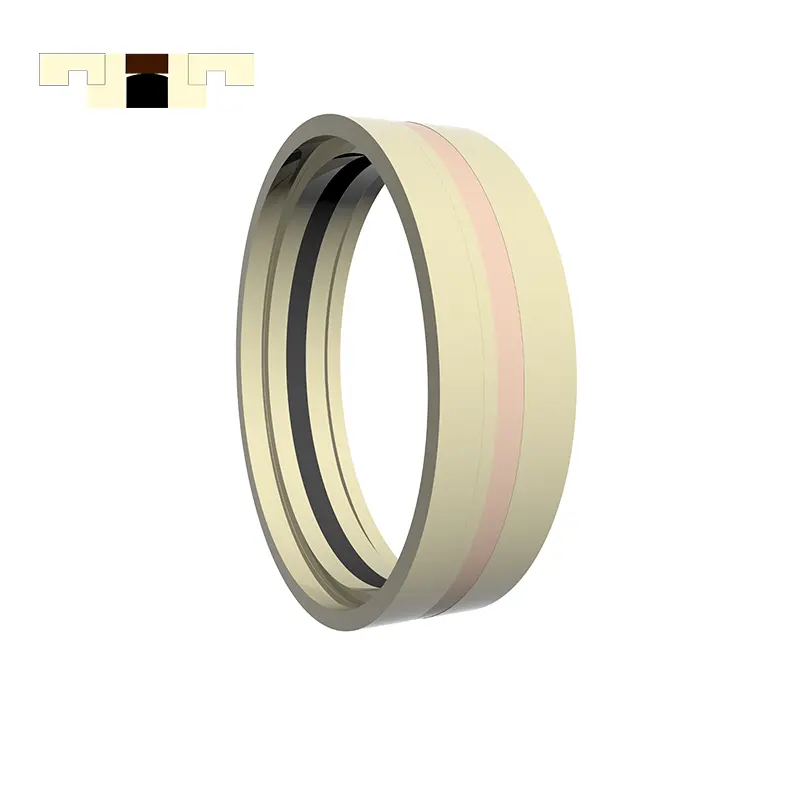

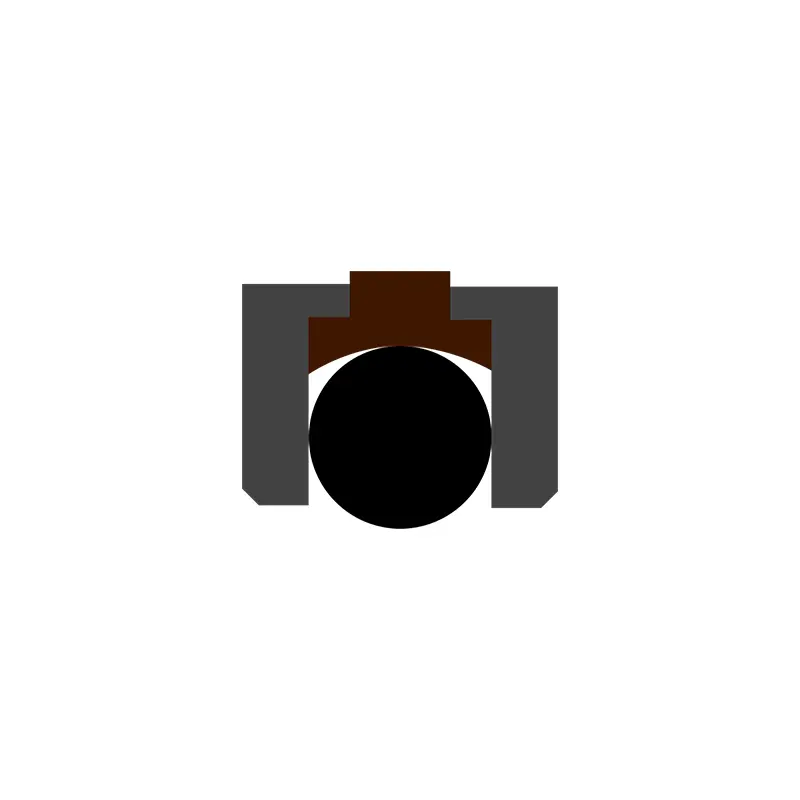

GGDA susideda iš PTFE užpildyto sandarinimo žiedo, dviejų L formos plastikinių atraminių žiedų ir elastingos jėgos O žiedo, turinčio gerą sandarinimą, ilgą gyvenimą, žemą trinties, be šliaužimo ir kitų savybių. Tinka stūmokliui dvikryptis slėgio sandarinimas.

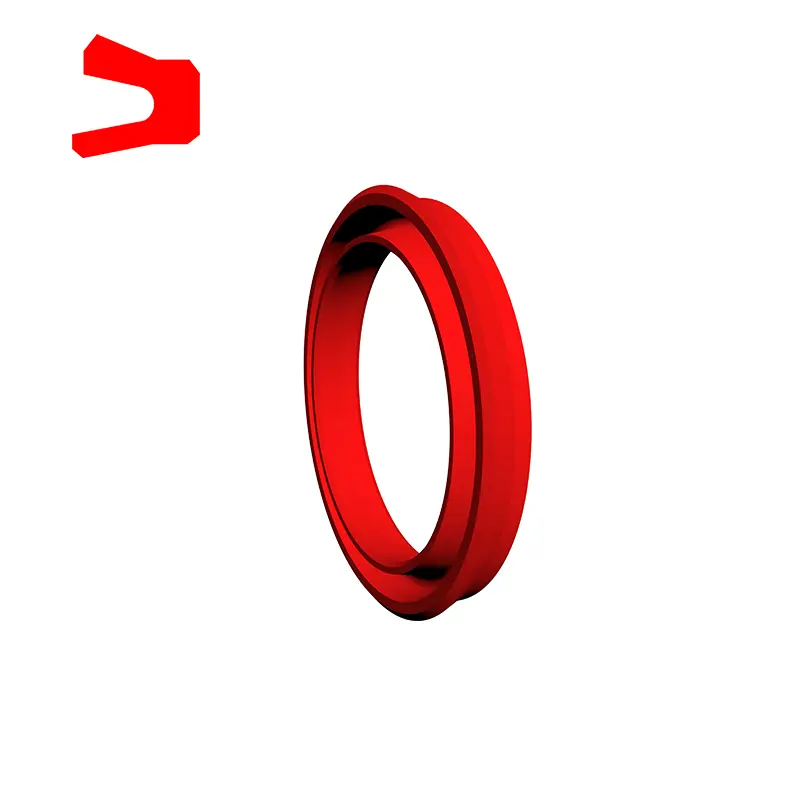

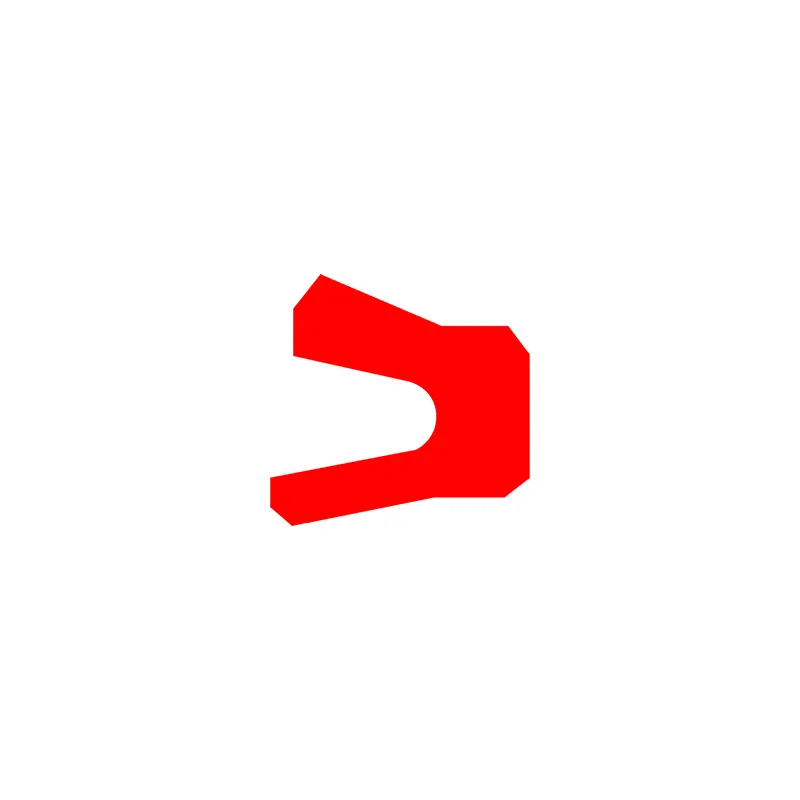

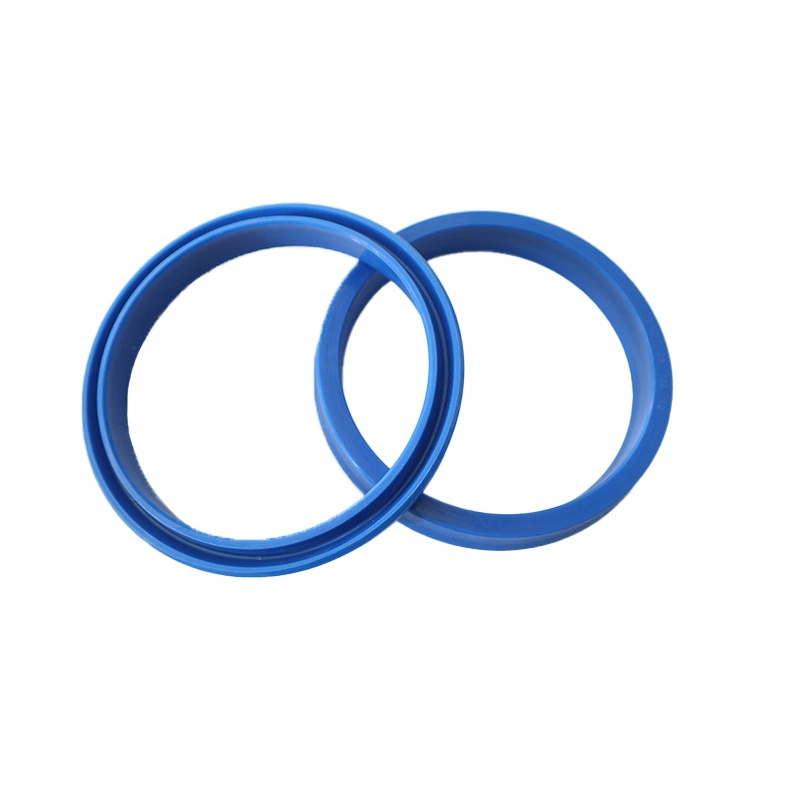

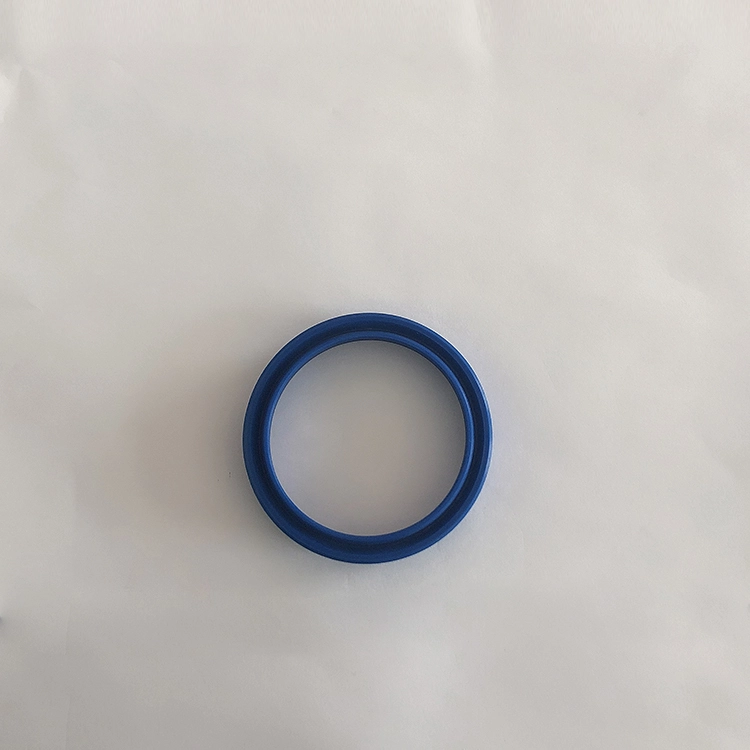

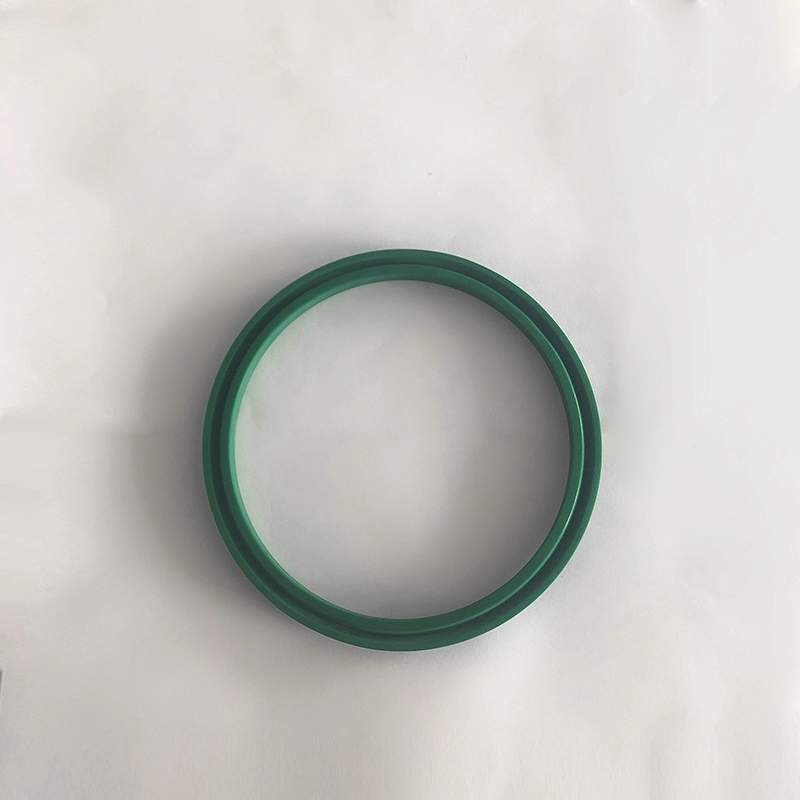

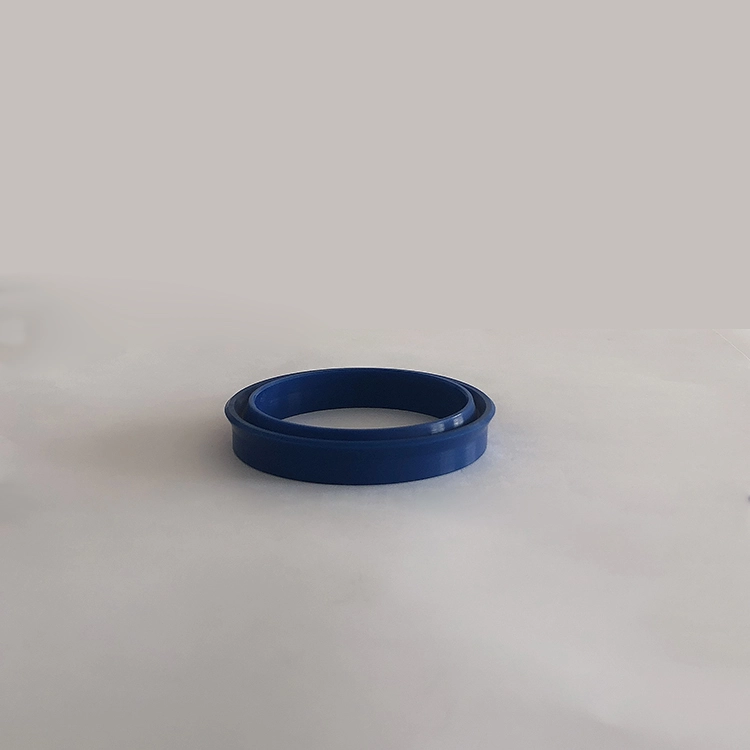

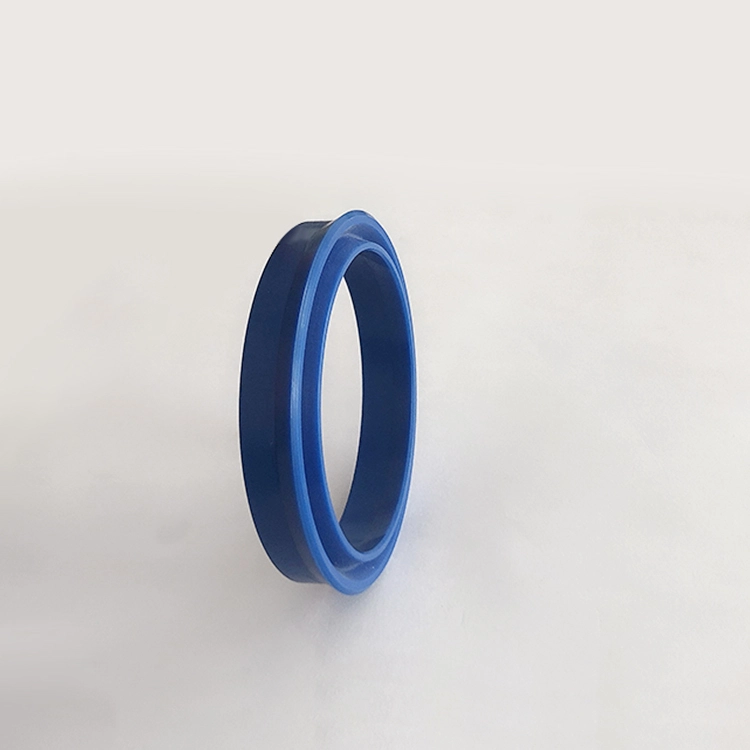

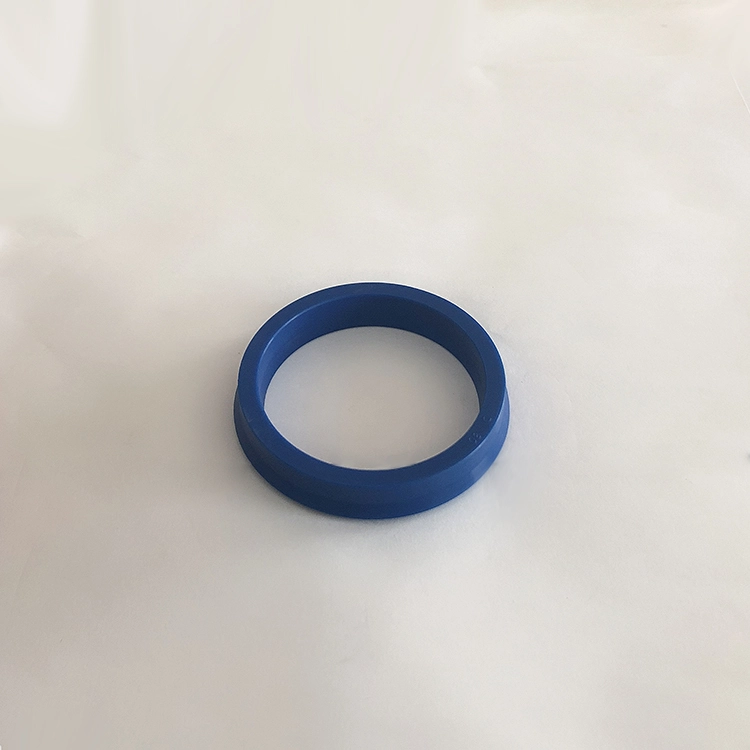

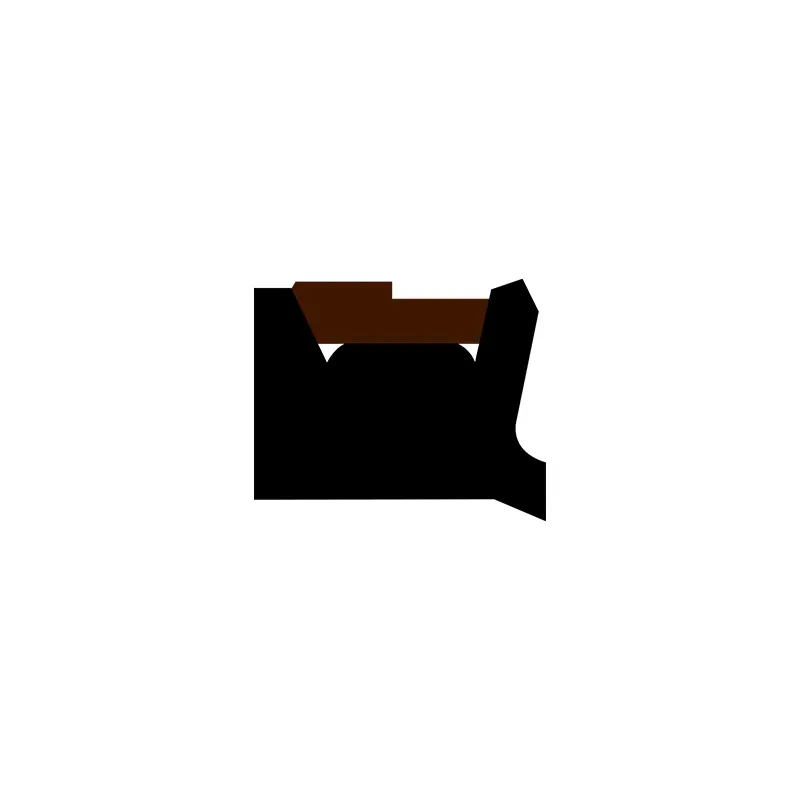

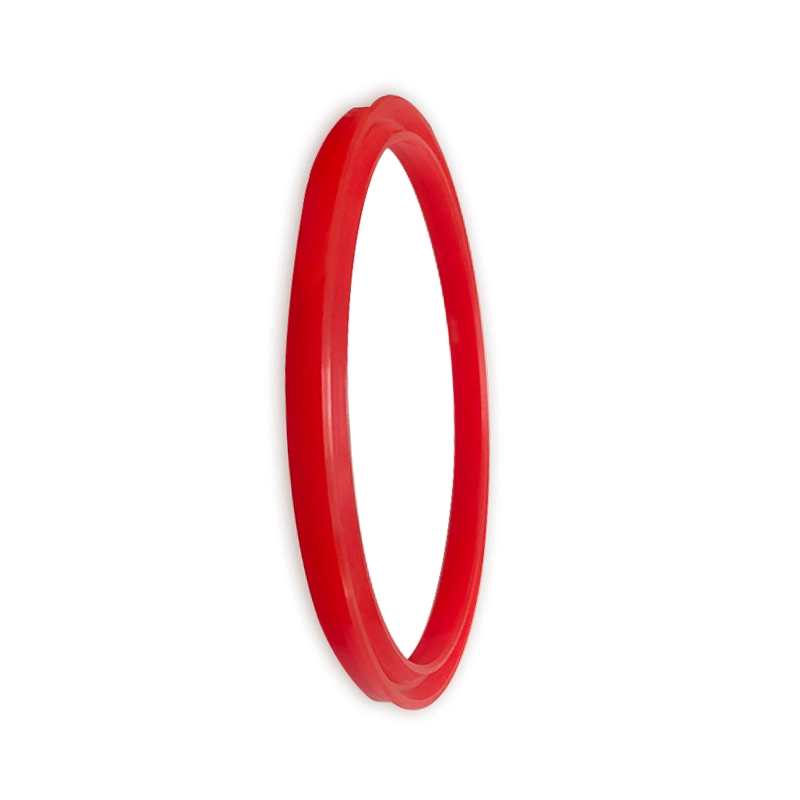

„RCUP“ sandarinimo žiedas yra asimetrinis antspaudas, specialiai naudojamas ant stūmoklio, tinkamas hidrauliniam stūmokliniam judesiui vienpusei sandarinimui, turint gerą sandarinimo našumą. Griovelis atitinka ISO5597 standartą. „YXD“ tipo veleno sandarinimo žiedas yra asimetrinis sandariklis, specialiai naudojamas ant stūmoklio, tinkamas hidrauliniam atstumiančiam judesiui, vienpusei sandarinimui, turint gerą sandarinimo našumą. Kai jis naudojamas iki 12 ~ 32MPa, prie kulno reikalingas laikantis žiedas. Griovelis atitinka JB/ZQ4265-97 standartą. Savybės:
1. Taikoma šviesos apkrovoms ir vidutinėms apkrovoms;
2. Geras sandarinimas tiek aukšto slėgio, tiek žemo slėgio sandarinimui;
3. Galimos įvairios medžiagos, turinčios platesnį atsparumą žiniasklaidai;
4. Paprasta struktūra ir lengvas montavimas bei priežiūra.
Produkto funkcijos ir programos:
Medžiagos pasirinkimas:
RC61, RC62
1. O žiedų medžiagos gali būti: R01 nitrilo guma (NBR), R02 fluororubber (FKM) ir kt.
2.
Gerai
1. Stačiakampio žiedo suderinimo medžiaga: R01 nitrilo guMa
2. Sandarinimo žiedo medžiaga: kompozicinė termoplastinė medžiaga.
RC63, RC64, SPG, RC66, AQ, AQF
1. O žiedų medžiagos gali būti: R01 nitrilo guma (NBR), R02 fluororubber (FKM) ir kt.
2.
KDAS, TPM
1. Guminės žiedinės medžiagos atitikimo
2. Žiedinė medžiaga: nailonas PA/polioksimetileno POM
3. VADOVAS ŽINAS: Nylon PA/Polioksimetileno POM/politetrafluoretileno PTFE
GDKK, RC67
1. Galimos elastomerų medžiagos: R01 nitrilo guma (NBR), R02 fluororubber (FKM) ir kt.
2.
3. Žiedinės medžiagos laikymas: POM/PA/PTFE, PTFE medžiaga naudojama, kai temperatūra viršija 100 laipsnių.
RCEK
1. Paspauskite žiedinę medžiagą: politetrafluoretilenas, nitrilo audinys, fluorubber audinys, nailonas, polioksimetilenas
2. V žiedo medžiaga: politetrafluoretilenas, nitrilo guma, nitrilo audinys, fluorubber, fluorubber audinys
3. Palaikymo žiedinė medžiaga: nitrilo audinys, fluorubber audinys, nailonas, polioksimetilenas, politetrafluoretilenas
RCKR, RPW
1. Sutampa stačiakampio žiedo medžiaga: Ro1 nitrilo guma (NBR)
2. Sandarinimo žiedo medžiaga: PU
Yxd
Pasirenkamas nitrilo guma (R01), fluorubber (R02), poliuretanas (PU) ir kt.
Užsakymo pavyzdys:
Užsakymo modelis RC61-40X29X4.2-PTFE3-R01ORMING MODELIS RC61-B-40X29X4.2-PTFE3-R02
RC61-GYD RING RC61-B-HOLE SEAL DXDX L-Materialinis kodas

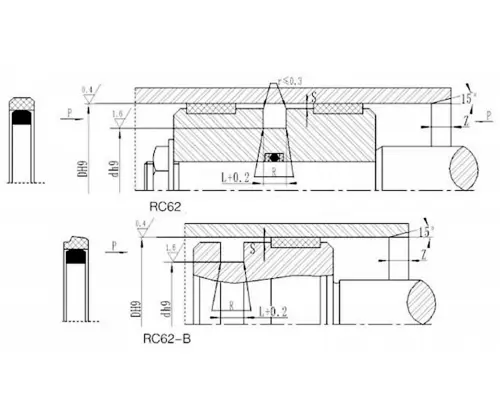

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Medžiagos kodas
Užsakymo modelis OK-80x59x8 cilindro skersmuo X griovelio skersmuo X griovelio plotis
Užsakymo modelis RC63-80-PTFE3-R01 arba SPGC-80-PTFE3-R01
RC63/SPGC modelio 80 cilindrų skersmuo D Ptfe3-PTFE Medžiagos kodas R01-O žiedo medžiagos kodas
Užsakymo modelis KDAS-80x60x22.4 Cilindro skersmuo X Griovelio skersmuo X griovelio plotis (L)
Užsakymo modelis TPM-80x60x22.4 cilindro skersmuo X Griovelio skersmuo X griovelio plotis (L)
Užsakymo pavyzdys: GDKK-80*62*43*22,5-R01
Užsakymo modelis RC64-80-PTFE3-R01
RC64 modelio 80 cilindrų skersmuo D PTFE3-PTFE MEDŽIAGOS KODAS R01-O žiedo medžiagos kodas
Užsakymo pavyzdys: SPG-D*D*L-PTFE3-R01 (išorinis skersmuo*vidinis skersmuo*Groove plotis) PTFE3, R01-Materialinis kodas
RC66
Užsakymo modelis RC67-100x85x12.5-PTFE3-R01 arba SPGW-100x85x12.5-PTFE3 -R01
Modelio cilindro skersmuo X griovelio apatinio skersmens X griovelio plotis PTFE3-modifikuotas PTFE medžiagos kodas R01 elastomero medžiagos kodas
RCEK
| modelis | Medžiagos | Taikomas diapazonas | Sandarinimas |
| RCEK-A | V žiedas: NBR audinys, slėgio žiedas, atraminis žiedas: NBR audinys/PA/POM/PTFE | Normali temperatūra, aukštas slėgis | Gerai |
| RCEK-B | V žiedas: FKM audinys, slėgio žiedas, atraminis žiedas: FKM audinys/PTFE | Aukšta temperatūra, aukštas slėgis | Gerai |
| RCEK-C | V žiedas: NBR, slėgio žiedas, atraminis žiedas: NBR audinys/PA/POM/PTFE | Normali temperatūra, vidutinis ir žemas slėgis | Puiku |
| RCEK-D | V žiedas: FKM, slėgio žiedas, atraminis žiedas: FKM audinys/PTFE | Aukšta temperatūra, vidutinis ir žemas slėgis | Puiku |
| RCek-e | V žiedas: NBR ir NBR audinių derinys, slėgio žiedas, atraminis žiedas: NBR audinys/PA/POM/PTFE | Normali temperatūra, vidutinis ir aukštas slėgis | Puiku |
| RCEK-F | V žiedas: FKM ir FKM audinių derinys, slėgio žiedas, atraminis žiedas: FKM audinys/PTFE | Aukšta temperatūra, vidutinis ir aukštas slėgis | Mugė |
| RCEK-G | V žiedas, slėgio žiedas, atraminis žiedas: PTFE1/PTFE2/PTFE3/PTFE4 | Aukšta temperatūra ir aukšto slėgio korozinė terpė | Puiku |
| RCEK-H | V žiedas: PU, slėgio žiedas, atraminis žiedas: PU/PO/POM/PTFE | Normali temperatūra, vidutinis ir aukštas slėgis | Sandarinimas |
| Užsakymo modelis RCEK-A-120 × 95x25.3 Modelio cilindro skersmuo X griovelio apatinio skersmens X griovelio plotis | |||
AQ
AQF
RCKR
RPW
TDA
„Chamfer“ ilgis
| Cilindro skersmens diapazonas | Chamferio ilgis e ≥ |
| 40–89 | 6 |
| 90–144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA

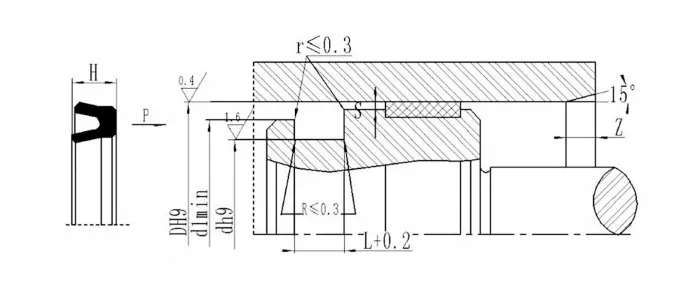

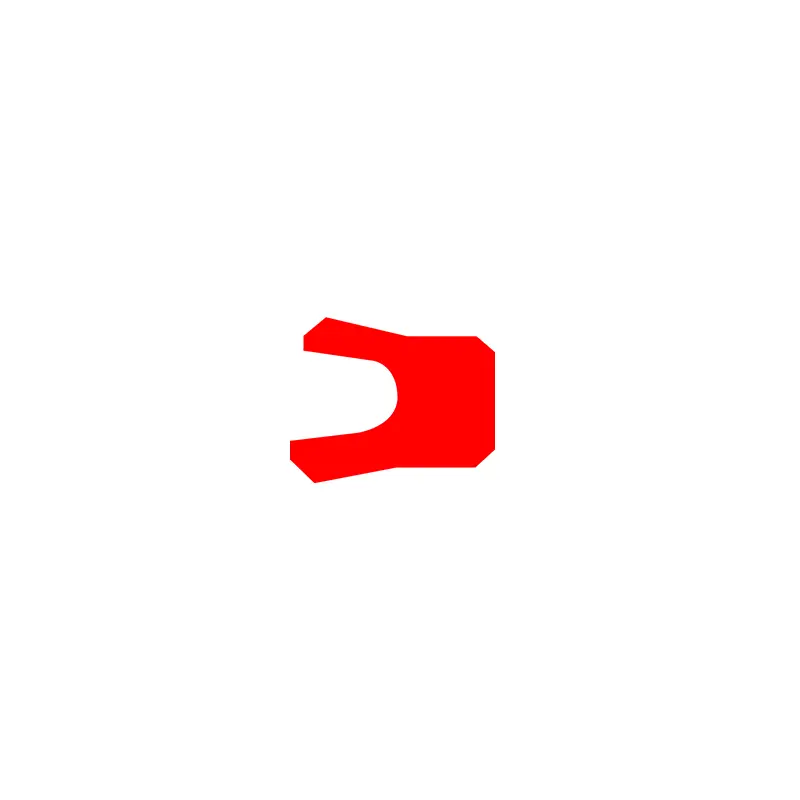

RCUP
Užsakymo pavyzdys: Užsakymo modelis RCUP D63 × 48 × 10 cilindro skersmuo × griovelio skersmuo × sandarinimo aukštis
Yxd
Užsakymo modelis YXD63 × 51 × 14-R01 cilindro skersmuo × griovelio skersmuo × sandariklio aukščio materialinis kodas

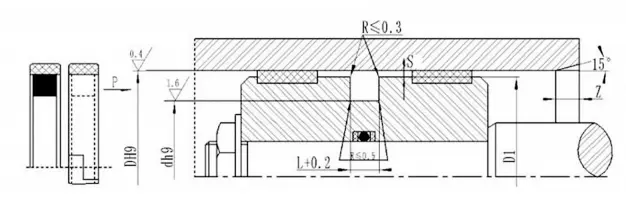

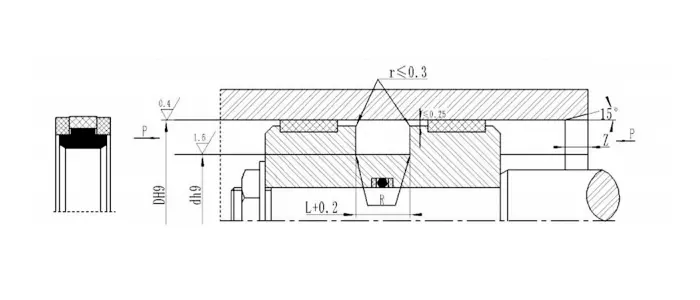

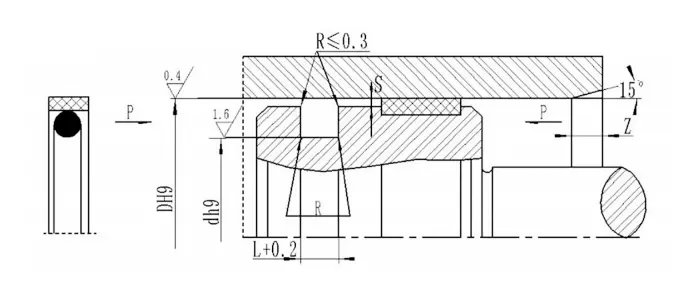

Specifikacijos:

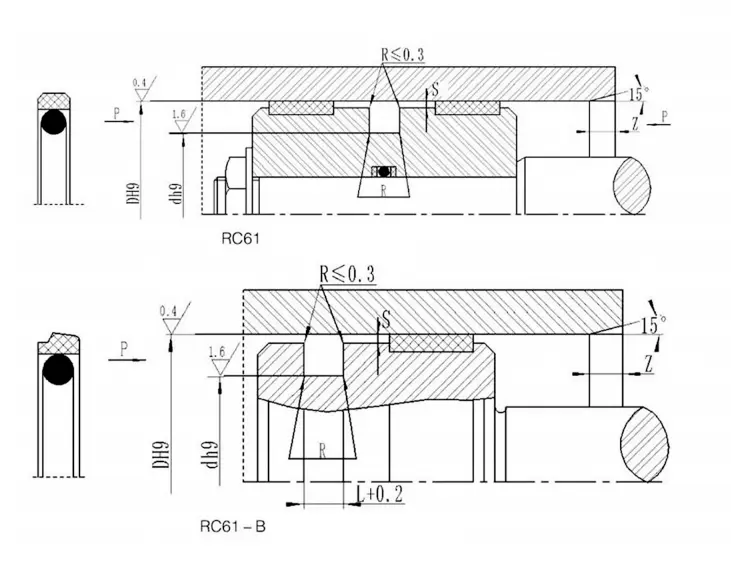

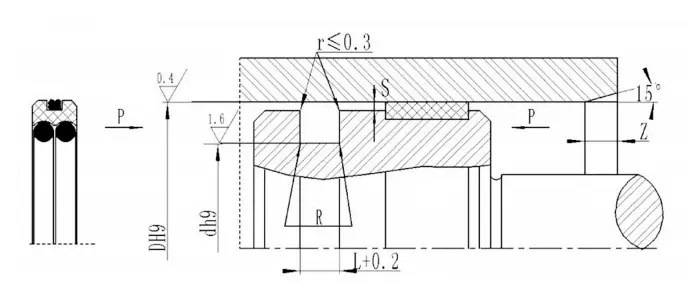

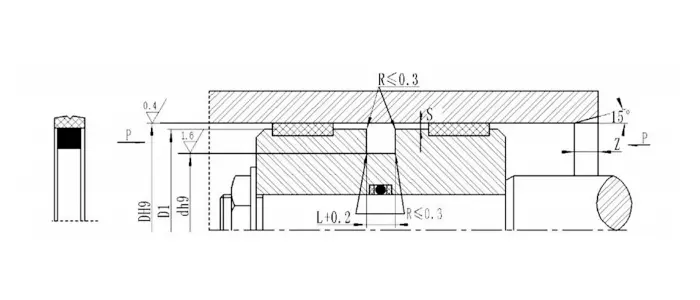

RC61| Diafragmos diapazonas D H9 |
Griovelio skersmuo D H9 |
Griovo plotis L+0,2 |
Radialinis klirensas Smax | Suapvalinti kampai Rmax |
Chamferis Zmin |
O žiedo vielos skersmuo | |||
| Standartinis tipas | Šviesos apkrova | Sunkus krovinys | 0 ~ 20MPA | 20 ~ 40MPA | |||||
| 8 ~ 14,9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329,9 | 330–669,9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669,9 | 670 ~ 999,9 | 133 ~ 329,9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Pastaba: 1. Jei skylės skersmuo ≤30 mm, rekomenduojama naudoti atvirą griovelį. | |||||||||
| 2. Slėgiui> 40MPa, šaknies sandariklio sritis naudoja „S MAX H8/F8 FIT“ toleranciją | |||||||||

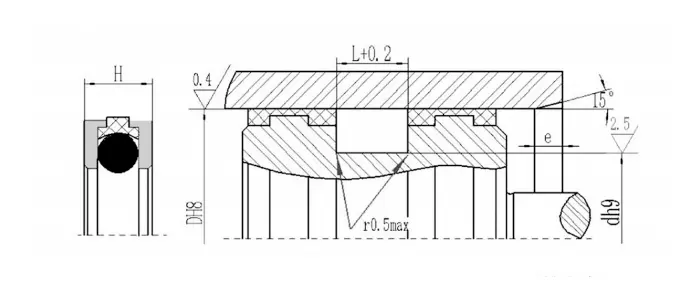

| Diafragmos diapazonas D H9 |
Griovelio skersmuo D H9 |
Griovo plotis L+0.2 |
Radialinis klirensas Smax | Suapvalinti kampai Rmax |
Chamferis Zmin |
|
| 0-20MPA | 20 ~ 40MPA | |||||
| 20 ~ 49,9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59,9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149,9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244,9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519,9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769,9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Pastaba: 1. Jei skylės skersmuo ≤ 30 mm, rekomenduojama naudoti atvirą griovelį. | ||||||
| 2. Slėgiui> 40MPa sandariklio šaknies sritis naudoja „S Max H8/F8 FIT“ toleranciją. | ||||||
| modelis | DH9 | DH9 | L+0,2 | D1 | modelis | DH9 | DH9 | L+0,2 | D1 | modelis | DH9 | DH9 | L+0,2 | D1 |
| OK-25*16*4,2 | 25 | 16 | 4.2 | 24.3 | OK-90*74,5*6,3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26,3*5,8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84,5*6,3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34,5*6,3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41,7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94,5*6,3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44,7*7,0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47,5*6,3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51,7*7,0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109,5*6,3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9,5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9,5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59,5*6,3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9,5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119,5*6,3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9,5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64,5*6,3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9,5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9,5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Diafragmos diapazonas D H9 |
Griovo skersmuo D H9 | Griovo plotis L+0.2 |
Radialinis klirensas SMax |
Apvalios kampai Rmax |
Chamferis Zmin |
O žiedo vielos skersmuo dO |
|
| Hidraulinis | Pneumatinė ir hidraulinė maža trintis | ||||||
| 6 ~ 13 | D-3 | D-3,5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| modelis | dydis | modelis | dydis | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

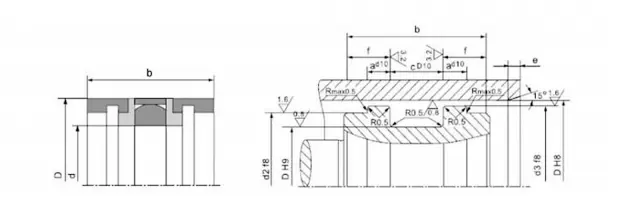

| Produkto numeris | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

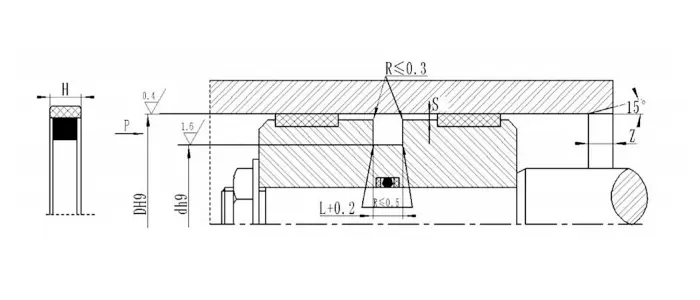

| Diafragmos diapazonas D H9 |
Griovelio skersmuo DH9 |
Griovo plotis L+0.2 |
Suapvalinti kampai Rmax |
Radialinis klirensas Smax |
Chamferis Zmin |
O žiedo vielos skersmuo dO |
| 14 ~ 22,9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49,9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119,9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Pastaba: jei cilindro skersmuo ≤30 mm, rekomenduojama atidaryti griovelį. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Užsakymo pavyzdys: RC66-D*D*L-PTFE3-R01 (išorinis skersmuo*vidinis skersmuo*griovelio plotis) PTFE3, R01-Medžiagos kodas | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Pastaba: šioje lentelėje esantys matmenys nėra išvardyti, susisiekite su mumis. | ||||||||||||||||||
| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Specifikacijos ir matmenys | ||||||||||

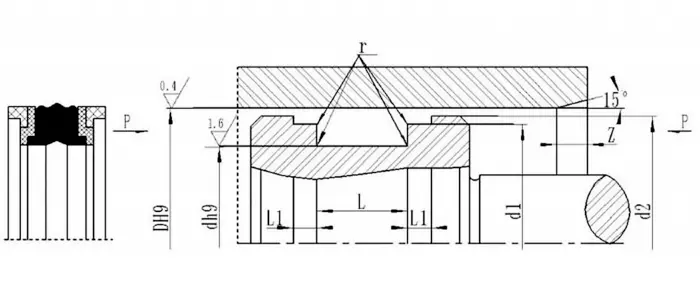

| Cilindro skersmuo | Apatinis skersmuo | Pagrindo skersmuo | Plotis | Vadovas min |
|
Cilindro skersmuo | Apatinis skersmuo | Pagrindo skersmuo | Plotis | Vadovas min |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Užsakymo pavyzdys AQ0800 80 × 64,5 × 6,3 (D × D × L) PTFE3-R01 PTFE3 R01 Materialinis kodas | ||||||||||||||||
| Produkto numeris | D | d | L+0.2 | RMax |
|
Produkto numeris | D | d | L+0.2 | RMax |
|
Produkto numeris | D | d | L+0.2 | RMax |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Užsakymo pavyzdys AQF0800 80 × 67 × 8,3 (D × D × L) PTFE3-R01 Medžiagos kodas | ||||||||||||||||
| Produkto numeris |
D H9 |
d H9 |
L+0.2 | RMax |
|
Produkto numeris |
D H9 |
d H9 |
L+0.2 | RMax |
|
Produkto numeris |
D H9 |
d H9 |
L+0.2 | RMax |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Diafragmos diapazonas D H9 |
Griovelio skersmuo D H9 |
Griovo plotis L+0.2 |
Radialinis klirensas Smax | Suapvalinti kampai Rmax |
Chamferis Z |
O žiedo vielos skersmuo | |||
| Standartinis tipas RPW |
Šviesos apkrova RPW-Q |
Sunkus krovinys RPW-Z |
0 ~ 20MPA | 20-40MPA | |||||
| 8 ~ 14,9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132,9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132,9 | 133 ~ 329,9 | 40 ~ 79,9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329,9 | 330 ~ 669,9 | 80 ~ 132,9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330–669,9 | 670 ~ 999,9 | 133 ~ 329,9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Pastaba: 1. Jei skylės skersmuo ≤ 30 mm, rekomenduojama naudoti atvirą griovelį. | |||||||||
| 2. Slėgiui> 40MPa sandarinimo sandariklio šaknies sritis naudoja H8/F8 tinkamumo toleranciją. | |||||||||
|
|
|||||||||||||
| Užsakymo numeris | DH8 | DH9 | L+0,2 |
|
Užsakymo numeris | DH8 | DH9 | L+0,2 |
|
Užsakymo numeris | DH8 | DH9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Pastaba: jei reikalingų specifikacijų nėra šioje lentelėje, susisiekite su mumis. | |||||||||||||

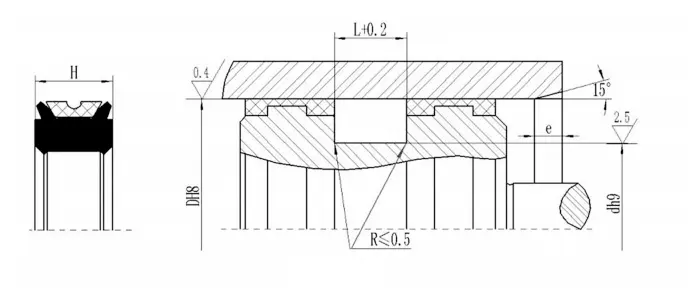

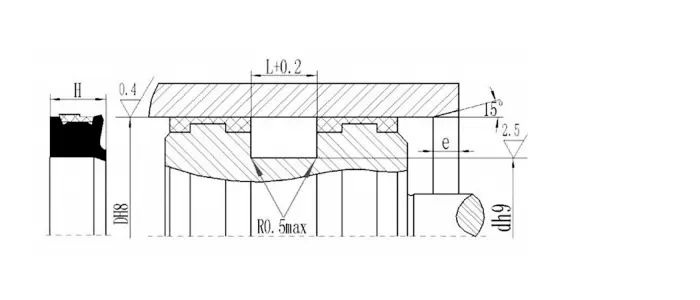

| Montavimo matmenys |
|
|
|
|
|
|
|
|
|
|
|
„Chamfer“ ilgis | |||||
| Cilindro diameterdh8 | Groove apatinis diametras | Lizdo plotis L+0,2 | Sandariklio aukštis H |
|
|
Cilindro skersmens diapazonas | „Chamfer“ ilgis e ≥ | ||||||||||
| 40–120 | D-10 | 16 | 15 |
|
|
40–124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125–299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300–630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Užsakymo numeris | DH8 | DH9 | L+0,2 |
|
Užsakymo numeris | DH8 | DH9 | L+0,2 |
|
Užsakymo numeris | DH8 | DH9 | L+0,2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Pastaba: būtinų specifikacijų nėra šioje lentelėje, bet taip pat gali būti gaminamos. Prašau susisiekti su mumis. | |||||||||||||||||

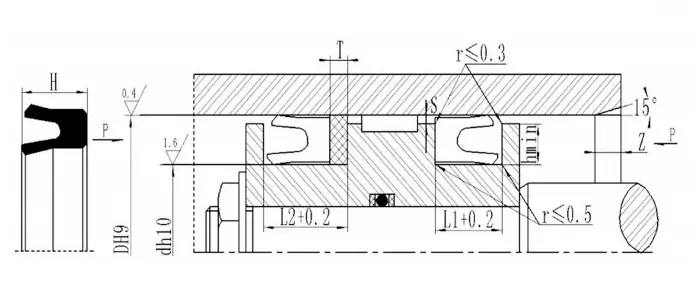

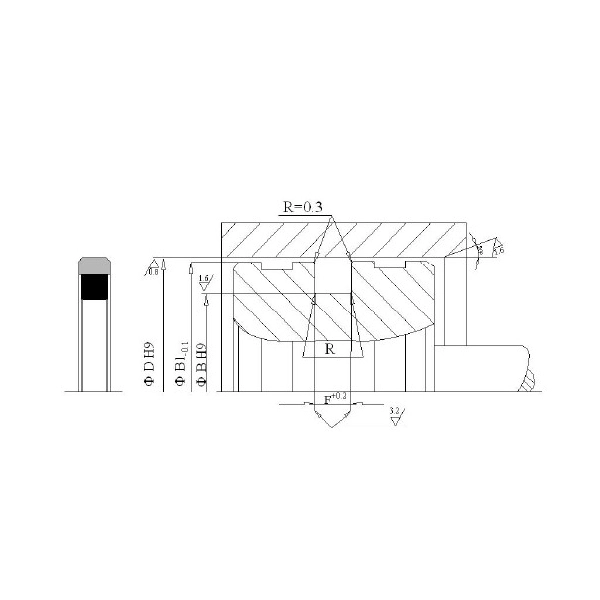

| Montavimo matmenys |
|
|
|
|
|
|
„Chamfer“ ilgis | |||||||
|
|
|
|
|
Cilindro skersmens diapazonas | „Chamfer“ ilgis e ≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Cilindro skersmuo DH8 | Griovo apatinio skersmuo DH9 | Lizdo plotis L+0.2 | Sandariklio aukštis H |
|
100–199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96–190 | D-20 | 10 | 9.5 |
|
200–309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Užsakymo numeris | D H8 | D H9 | L+0,2 |
|
Užsakymo numeris | D H8 | D H9 | L+0,2 |
|
Užsakymo numeris | D H8 | D H9 | L+0,2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Pastaba: būtinų specifikacijų nėra šioje lentelėje, bet taip pat gali būti gaminamos. Prašau susisiekti su mumis. Maksimalus turimas produktas yra 1600 mm. | ||||||||||||||
| Ekstruzijos tarpas |
|
|
|
|
|
|
|
|
|
|
|
||
| Slėgio MPA | Išspaudimo tarpas Smaxas |
|
|
|
|||||||||
| Cilindro skersmuo D ≤60 mm | Cilindro skersmuo D> 60 mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||

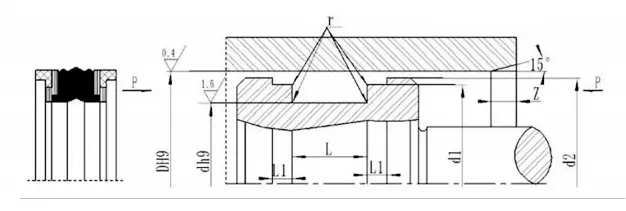

| Dydžio diagraMa | |||||||||||||
| Produkto numeris | D | d | H | L | D1 |
|
Produkto numeris | D | d | H | L | D1 | |
| RCUP30*15*9,5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6,5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6,5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Produkto numeris | D | d | H | L1 | L2 | T |
|
Produkto numeris | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Adresas
Nr. 1 Ruichen Road, Dongliuting pramonės parkas, Chengyang rajonas, Qingdao miestas, Shandong provincija, Kinija
Tel
paštas
