Hidraulinėse sistemose svarbų vaidmenį vaidina hidrauliniai buferiniai sandarikliai. „Ruichen Seals“ sukūrė įvairius hidraulinius buferinius sandariklius skirtingoms poreikiams ir darbo sąlygoms.

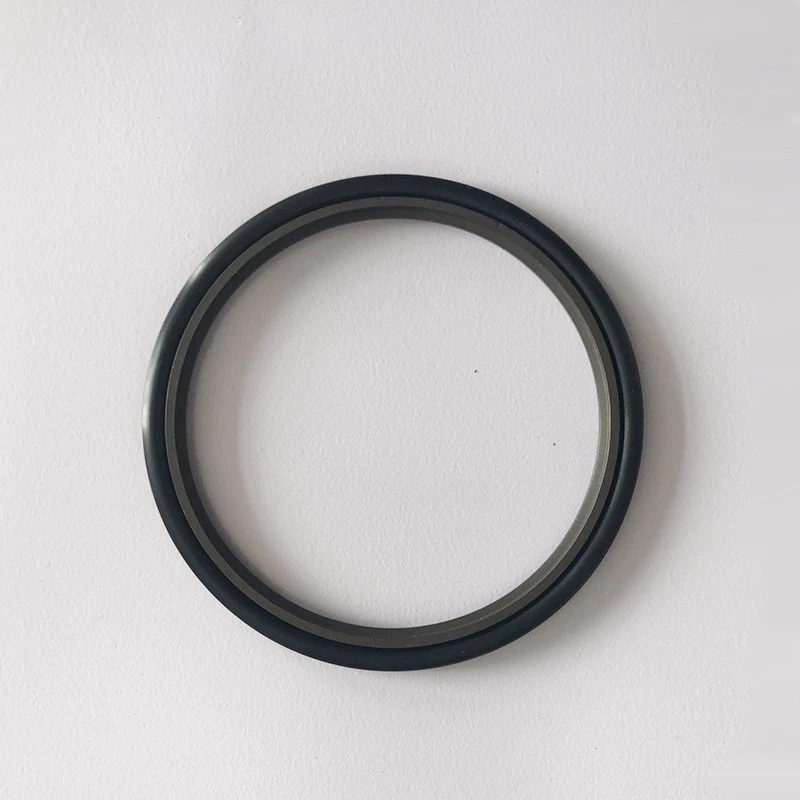

HBY ir HBTS buferiniai sandarikliai yra naudojami ant stūmoklių strypų kartu su sandarikliais, kad būtų galima absorbuoti smūgį ir svyruojantį slėgį esant didelei apkrovai, izoliuoti aukštos temperatūros skysčius ir pagerinti sandarinimo sistemos aptarnavimo tarnavimo laiką ir patikimumą. Jie naudojami motoriniuose kastuvuose, ratų krautuvuose, buldozeriuose, sunkvežimių kranuose, ratų kranuose, sunkvežimiuose ir kt.

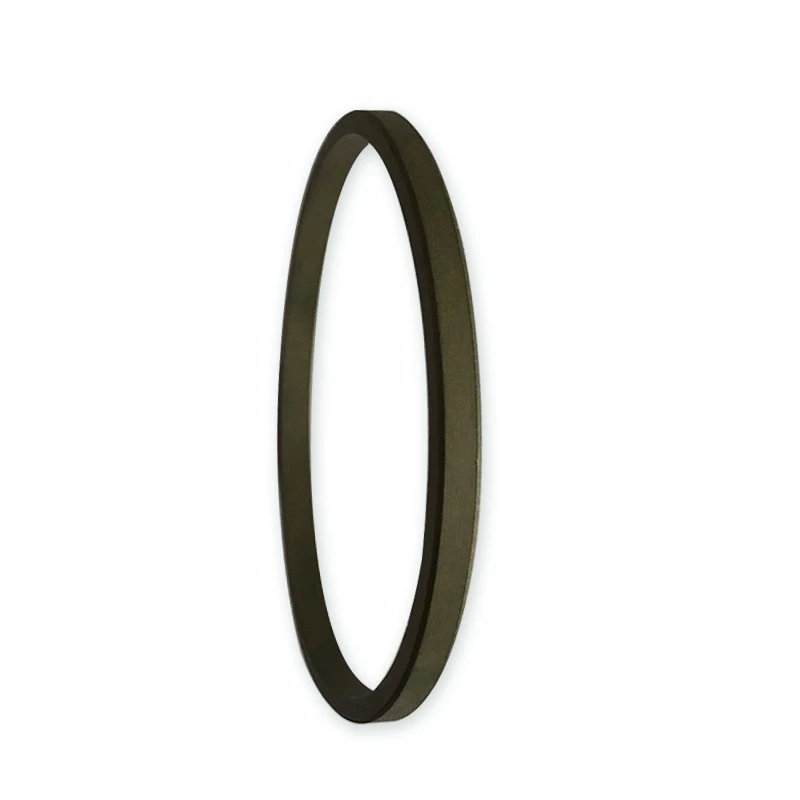

HBTS buferiniai sandarikliai naudojami sandarinimo sistemose, tokiose kaip inžinerinės mašinos.
KZT turi priemaišų panardinimo funkciją dėl politetrafluoretileno medžiagos. Kai jis naudojamas kartu su stūmokliniais sandarikliais ir kreipiamaisiais žiedais, jis neleidžia alyvos cilindro priemaišoms ir nešvarumams padaryti nenormalią sandarinimo sistemos pažeidimą, užtikrinant sandarinimo sistemos patikimumą ir ilgą tarnavimo laiką.
Produkto funkcijos ir programos:
Medžiagos pasirinkimas:

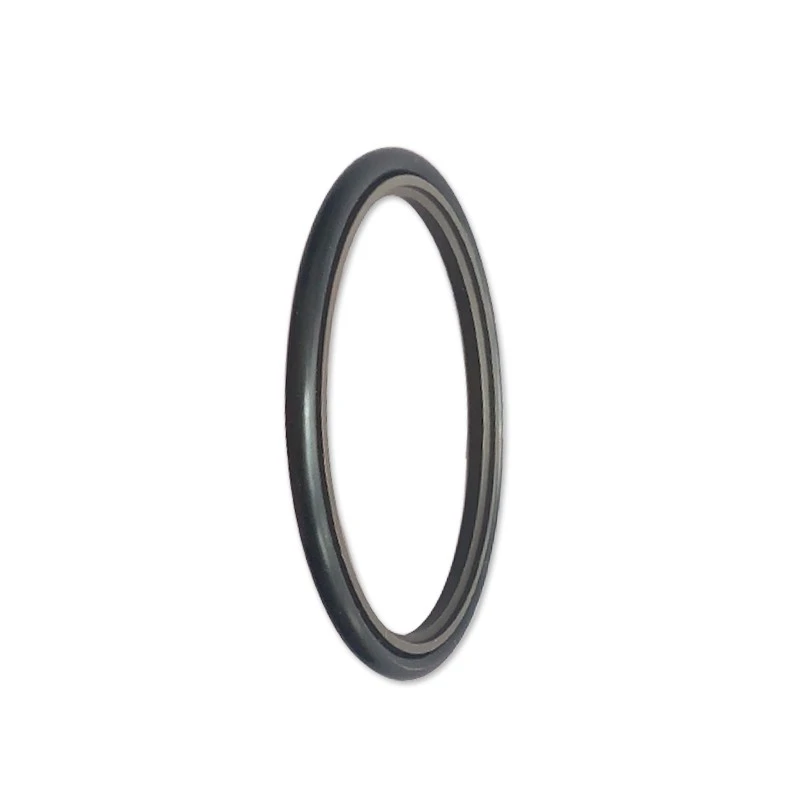

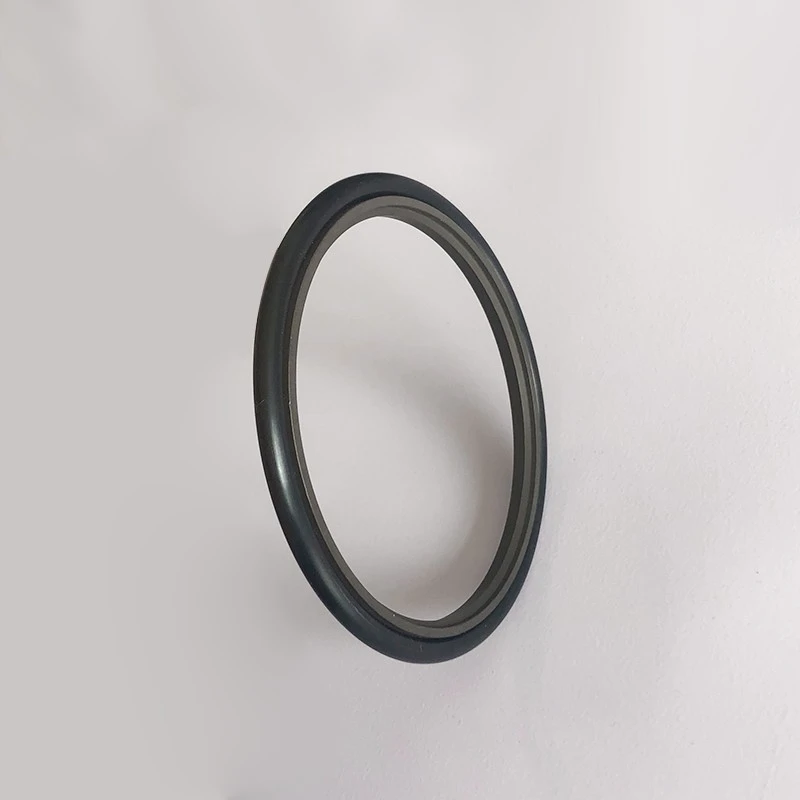

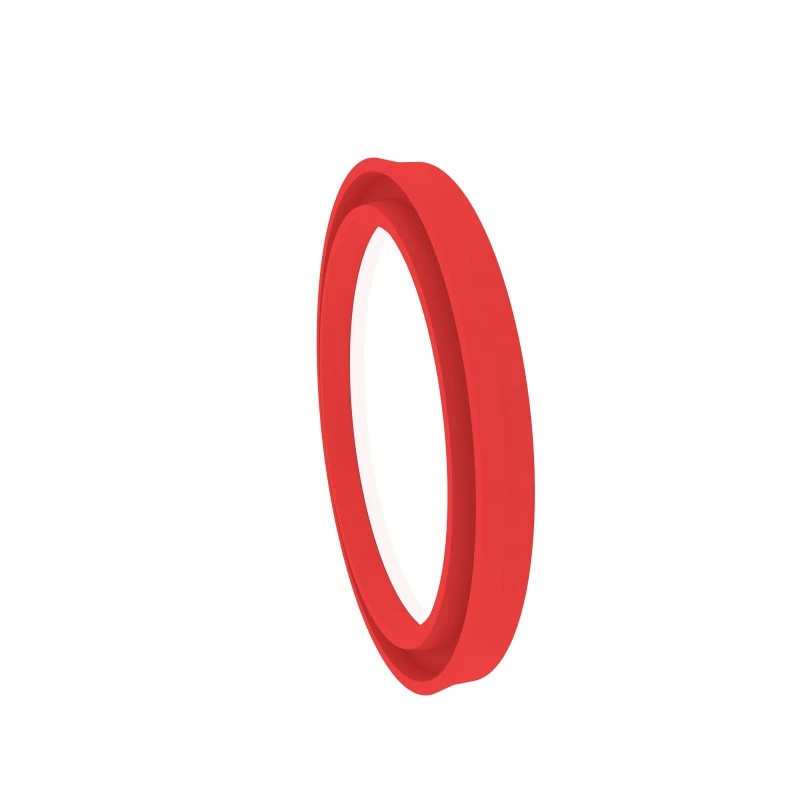

Hby
Sandarinimo žiedas: poliuretanas (PU) laikantis žiedas: PA/POM

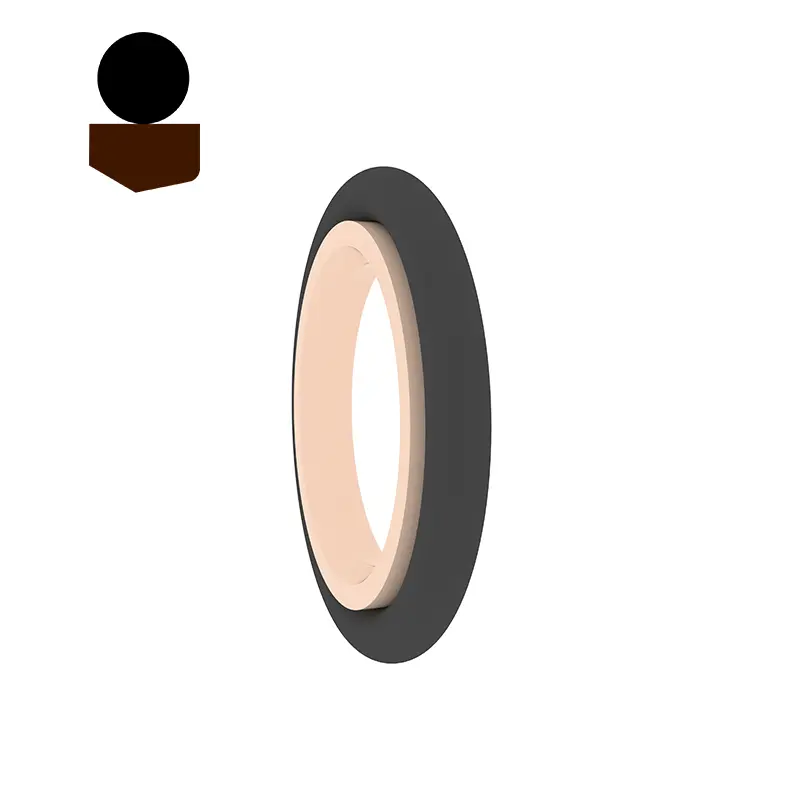

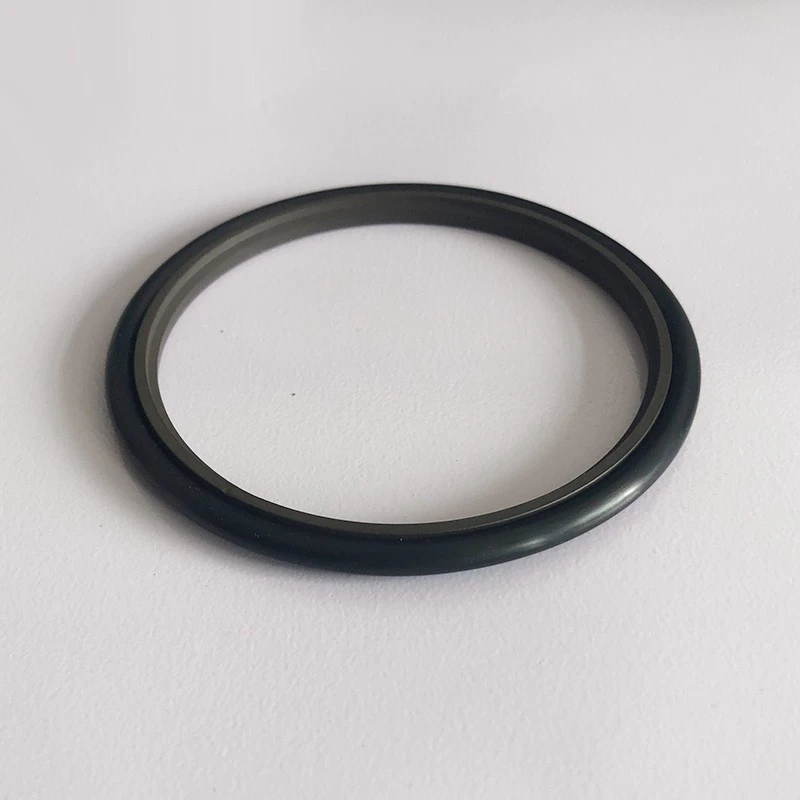

HBTS
Buferio žiedas: PTFE2, PTFE3 ir kt.

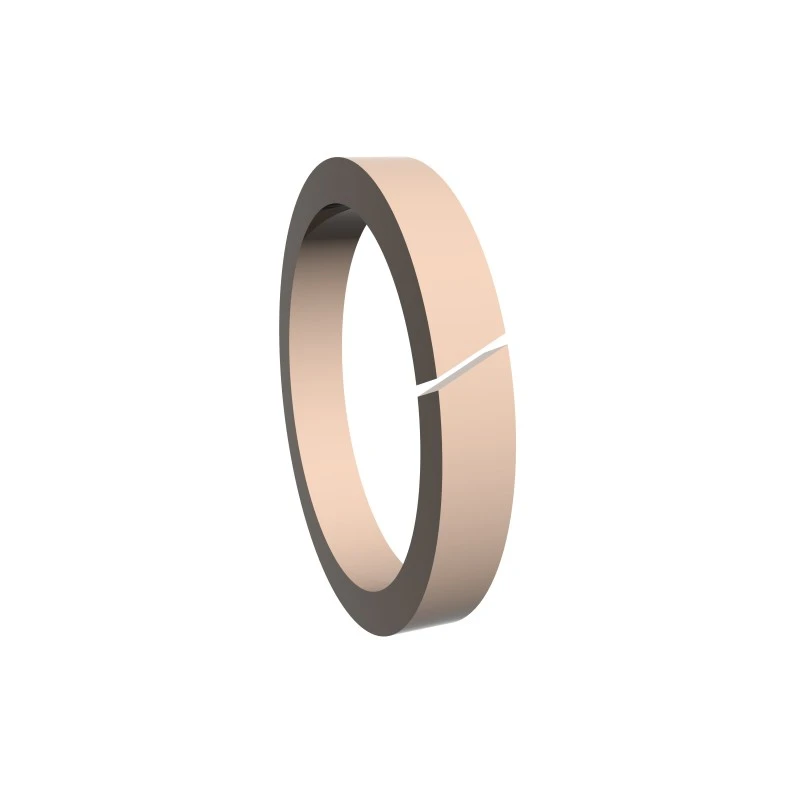

Kzt
Standartinė medžiaga: PTFE3, kitos pasirenkamos medžiagos PTFE2, PTFE4 (žr. Medžiagos aprašą)

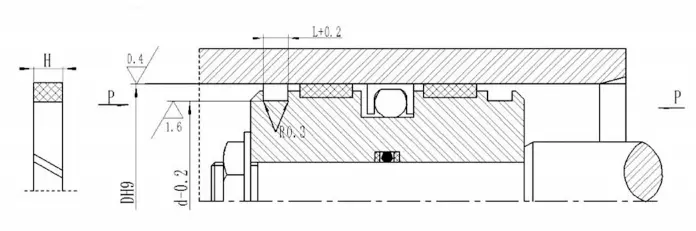

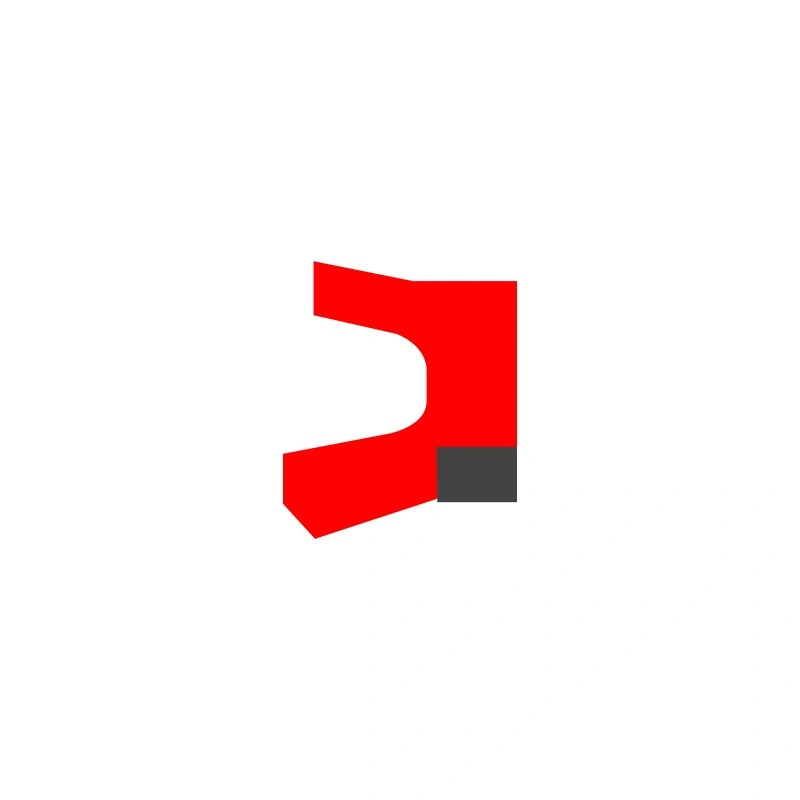

Struktūrinė diagrama:

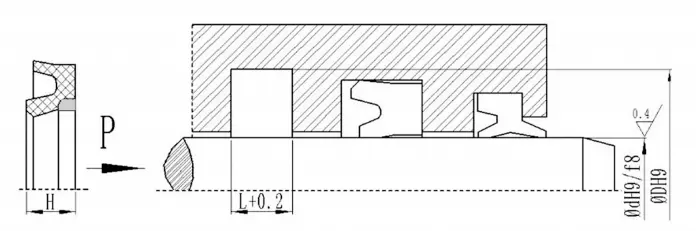

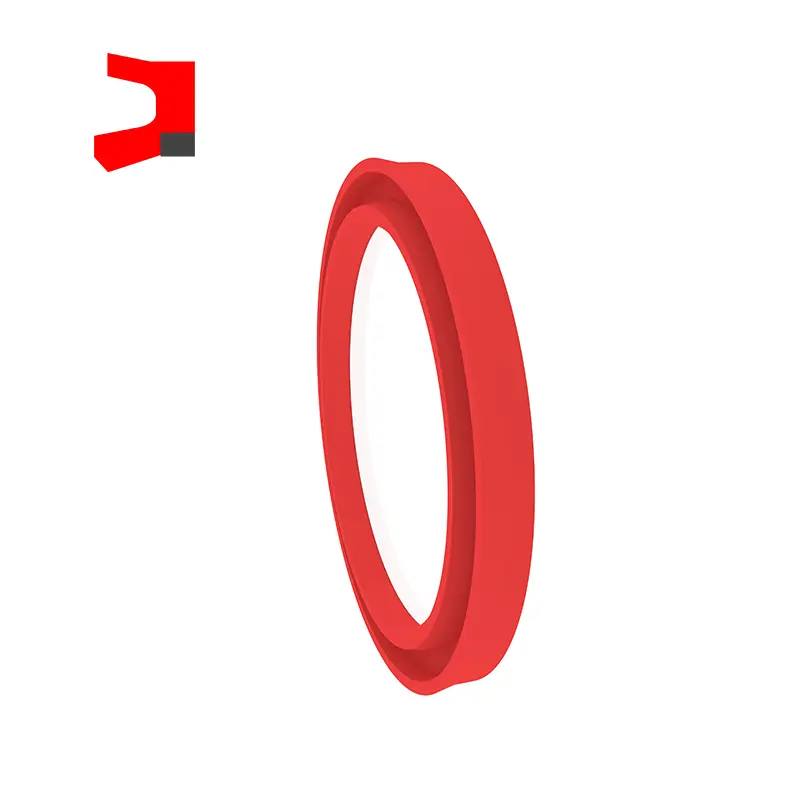

Hby

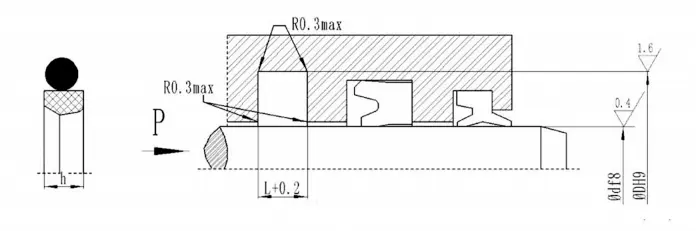

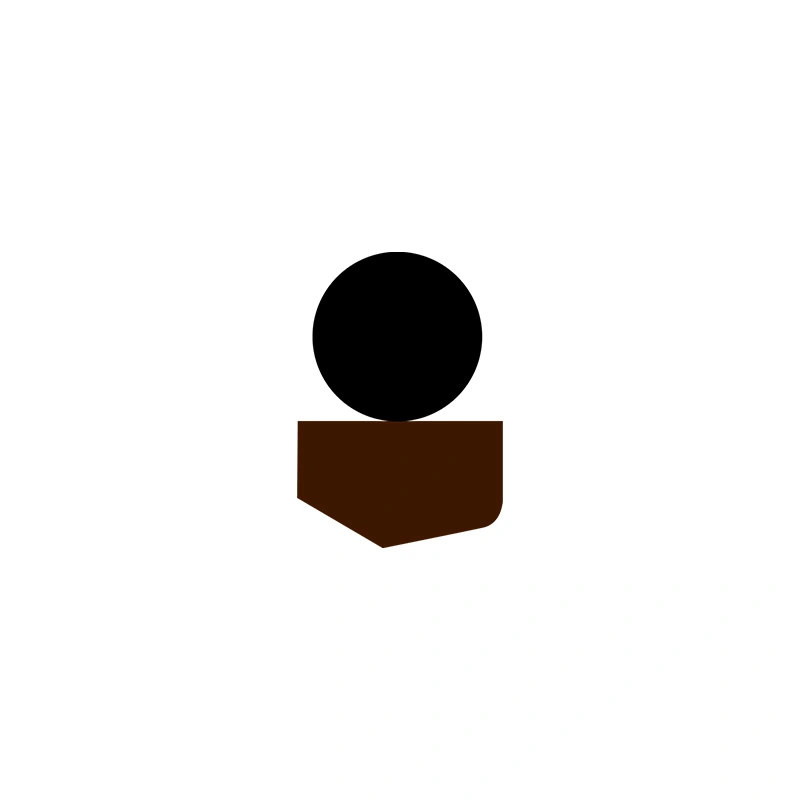

HBTS

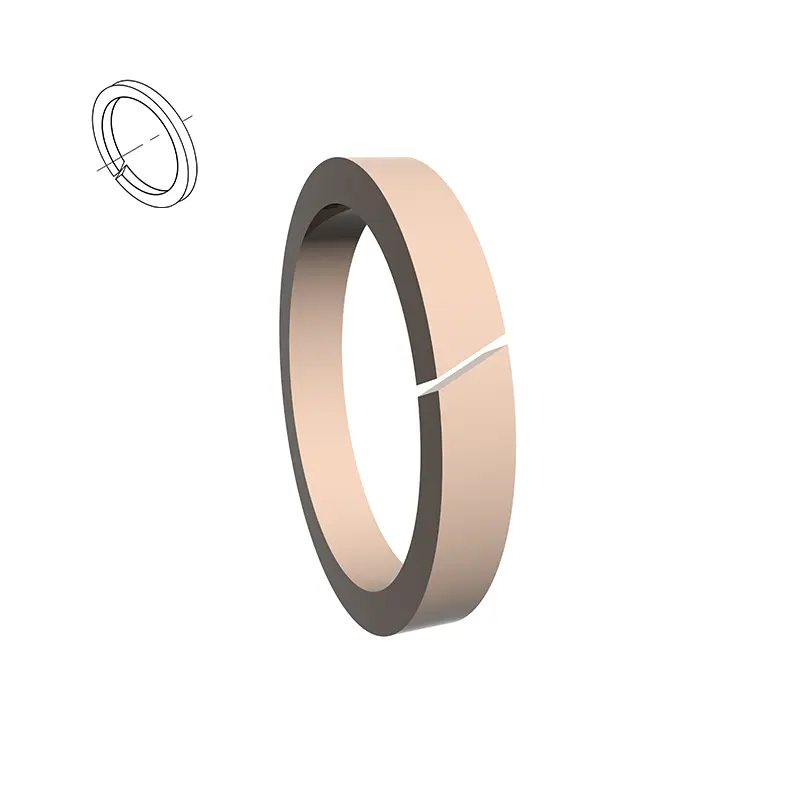

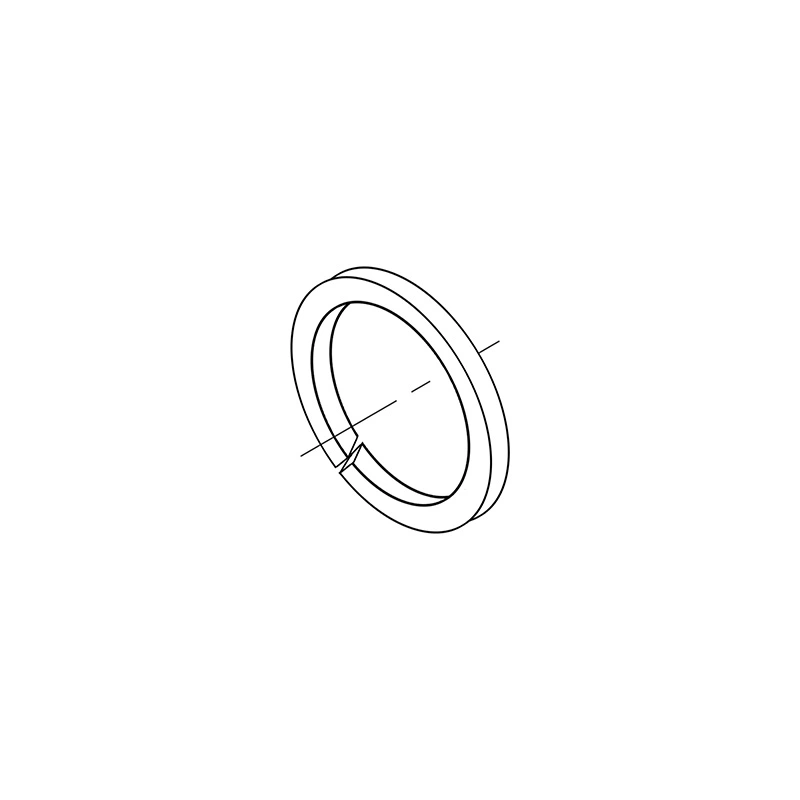

Kzt
Specifikacijos ir matmenys:
Hbyd | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
40 | 55.5 | 6 | 6.3 | 70 | 85.5 | 6 | 6.3 | 105 | 120.5 | 6 | 6.3 | 150 | 165.5 | 6 | 6.3 | |||
45 | 60.5 | 6 | 6.3 | 75 | 90.5 | 6 | 6.3 | 110 | 125.5 | 6 | 6.3 | 155 | 170.5 | 6 | 6.3 | |||
50 | 65.5 | 6 | 6.3 | 80 | 95.5 | 6 | 6.3 | 115 | 130.5 | 6 | 6.3 | 160 | 175.5 | 6 | 6.3 | |||
55 | 70.5 | 6 | 6.3 | 85 | 100.5 | 6 | 6.3 | 120 | 135.5 | 6 | 6.3 | 170 | 185.5 | 6 | 6.3 | |||
60 | 75.5 | 6 | 6.3 | 90 | 105.5 | 6 | 6.3 | 125 | 140.5 | 6 | 6.3 | 180 | 195.5 | 6 | 6.3 | |||
63 | 78.5 | 6 | 6.3 | 95 | 110.5 | 6 | 6.3 | 130 | 145.5 | 6 | 6.3 |
|
|
|
|
|||
65 | 80.5 | 6 | 6.3 | 100 | 115.5 | 6 | 6.3 | 140 | 155.5 | 6 | 6.3 |
|
|
|
|
|||
Pastaba: Kitos specifikacijos gali būti pritaikytos paprašius. Taip pat yra apdirbtų sandariklių. |
Nominalus ruonių dydis | L | ||
d | D | h | |
40 | 55.5 | 5.9 | 6.3 |
45 | 60.5 | 5.9 | 6.3 |
50 | 65.5 | 5.9 | 6.3 |
55 | 70.5 | 5.9 | 6.3 |
60 | 75.5 | 5.9 | 6.3 |
65 | 80.5 | 5.9 | 6.3 |
70 | 85.5 | 5.9 | 6.3 |
75 | 90.5 | 5.9 | 6.3 |
80 | 95.5 | 5.9 | 6.3 |
85 | 100.5 | 5.9 | 6.3 |
90 | 105.5 | 5.9 | 6.3 |
100 | 115.5 | 5.9 | 6.3 |
110 | 125.5 | 5.9 | 6.3 |
120 | 135.5 | 5.9 | 6.3 |
130 | 145.5 | 5.9 | 6.3 |
140 | 155.5 | 5.9 | 6.3 |
Pastaba: Kitos specifikacijos gali būti pritaikytos paprašius. Taip pat yra apdirbtų sandariklių. |
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
20 | 14 | 5 | 5.2 | 63 | 55 | 6 | 6.2 | 120 | 112 | 6 | 6.2 | 230 | 222 | 8 | 8.2 | |||
25 | 19 | 5 | 5.2 | 65 | 57 | 6 | 6.2 | 125 | 117 | 6 | 6.2 | 240 | 232 | 8 | 8.2 | |||
30 | 24 | 5 | 5.2 | 70 | 62 | 6 | 6.2 | 130 | 122 | 6 | 6.2 | 250 | 242 | 8 | 8.2 | |||
31.5 | 25.5 | 5 | 5.2 | 71 | 63 | 6 | 6.2 | 135 | 127 | 6 | 6.2 | 260 | 252 | 8 | 8.2 | |||
32 | 26 | 5 | 5.2 | 75 | 67 | 6 | 6.2 | 140 | 132 | 6 | 6.2 | 270 | 262 | 8 | 8.2 | |||
35 | 29 | 5 | 5.2 | 80 | 72 | 6 | 6.2 | 150 | 142 | 6 | 6.2 | 280 | 272 | 8 | 8.2 | |||
35.5 | 29.5 | 5 | 5.2 | 85 | 77 | 6 | 6.2 | 160 | 152 | 6 | 6.2 | 290 | 282 | 8 | 8.2 | |||
40 | 34 | 5 | 5.2 | 90 | 82 | 6 | 6.2 | 170 | 162 | 8 | 8.2 | 300 | 392 | 8 | 8.2 | |||
45 | 39 | 5 | 5.2 | 95 | 87 | 6 | 6.2 | 180 | 172 | 8 | 8.2 | 310 | 302 | 8 | 8.2 | |||
50 | 44 | 5 | 5.2 | 100 | 92 | 6 | 6.2 | 190 | 182 | 8 | 8.2 | 320 | 312 | 8 | 8.2 | |||
53 | 47 | 5 | 5.2 | 105 | 97 | 6 | 6.2 | 200 | 192 | 8 | 8.2 | 340 | 332 | 8 | 8.2 | |||
55 | 49 | 5 | 5.2 | 110 | 102 | 6 | 6.2 | 210 | 202 | 8 | 8.2 | 350 | 342 | 8 | 8.2 | |||
56 | 50 | 5 | 5.2 | 112 | 104 | 6 | 6.2 | 220 | 212 | 8 | 8.2 |
|
|
|
|
|||
60 | 54 | 5 | 5.2 | 115 | 107 | 6 | 6.2 | 224 | 216 | 8 | 8.2 |
|
|
|
|
|||
Pastaba: yra pjovimo produktų, yra bet kokio dydžio standartinis skerspjūvis, o skersmuo nėra ribotas. |
