Hidraulinio sandariklio kreipiamojo elemento, kaip ir kiti mūsų hidraulinių sandariklių gaminiai, turi specifinius padalijimo modelius. „Ruichen Seals“ visada palaikė produktų kūrimą ir kokybės kontrolę. Kiekvienas modelis pasižymi skirtingomis projektavimo ir gamybos savybėmis, jis turi savo tikslingesnes darbo sąlygas ir programas.

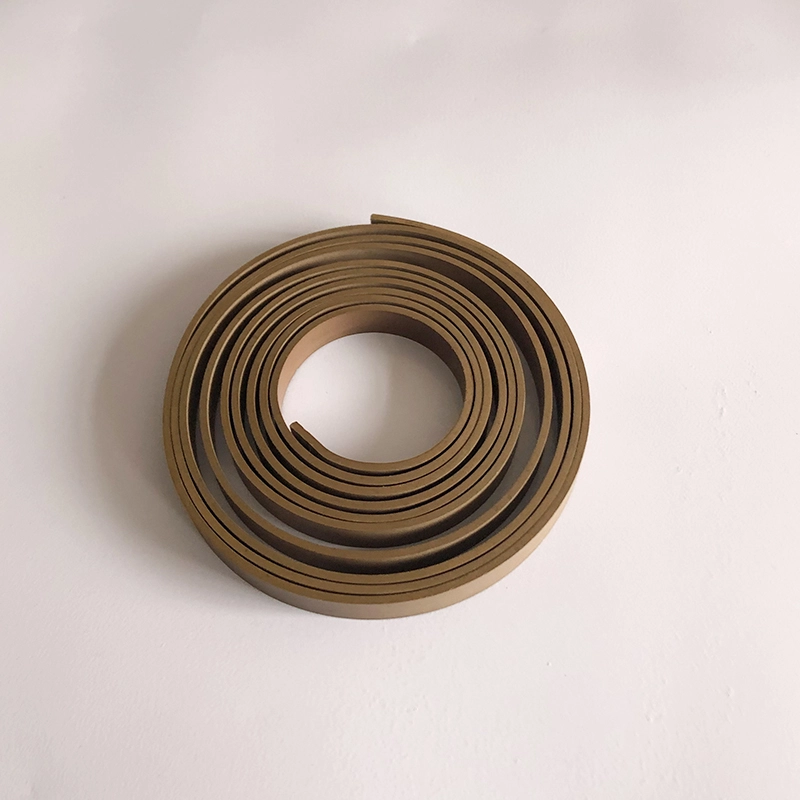

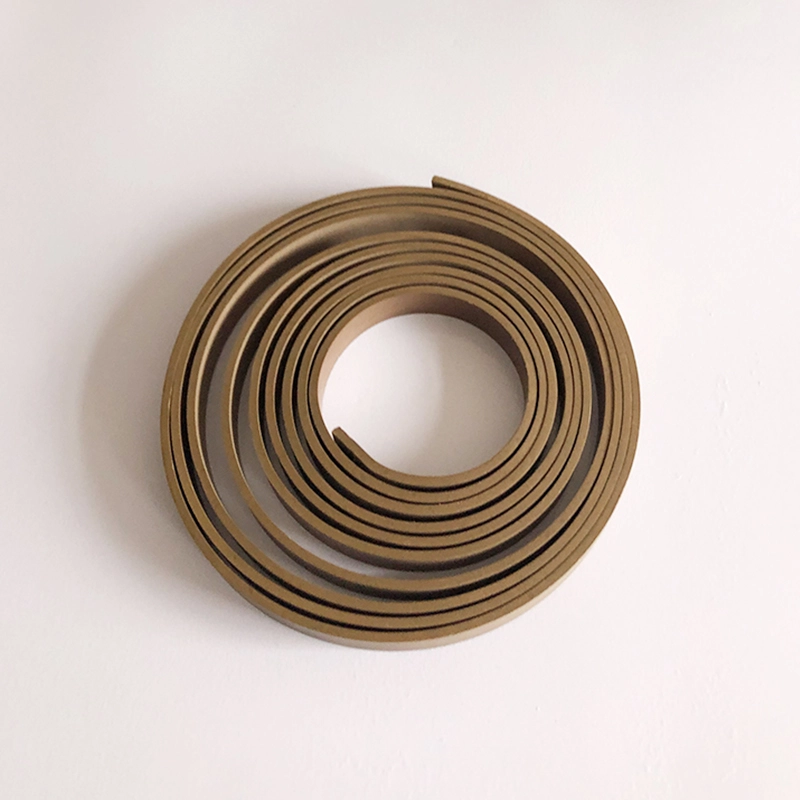

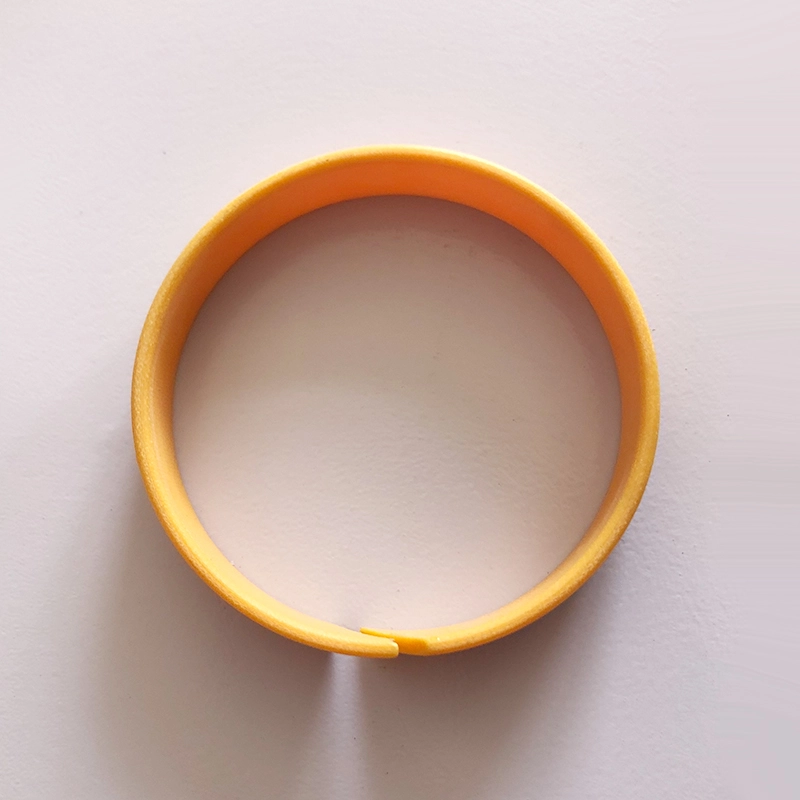

RC1081 sustiprintas politetraetileno kreipiamasis diržas pasižymi didelės apkrovos, mažos nusidėvėjimo, mažos trinties ir šliaužimo savybėmis dėl bronzinių miltelių ir kitų medžiagų pridėjimo prie PTFE medžiagos. „RC1082“ audinių sustiprintas fenolio kreipiamasis diržas turi didesnę radialinės apkrovos talpą nei „PTFE“ kreipiamojo diržo, nes buvo naudojama fenolio medžiaga, kuria formuojama audiniai. Abu kreipiamieji diržai pateikiami ritiniuose, kuriuos vartotojai gali sumažinti, kad būtų lengva įdiegti, ir venkite metalinio kontakto ant slenkimo paviršiaus.
Atraminis žiedas yra svarbus pagrindinis hidraulinio cilindro komponentas. Siekdama prisitaikyti prie stumdomų žiedų kombinuotų sandariklių ir minkštųjų guolių struktūrų kūrimo pasaulyje, mūsų įmonė sėkmingai sukūrė audinių sustiprintus fenolio atraminius žiedus (diržus). Faktinio naudojimo metai parodė, kad šis produktas pasiekė arba viršijo panašių užsienio produktų kokybės lygį ir buvo plačiai giriamas vartotojų. Mūsų įmonės sukurtos atraminių žiedų (diržų) našumo lentelė gali būti naudojama kaip nuoroda. Stūmoklinio hidraulinio cilindro stūmoklio ir stūmoklio lazdelė vaidina atraminį ir pagrindinį vaidmenį.

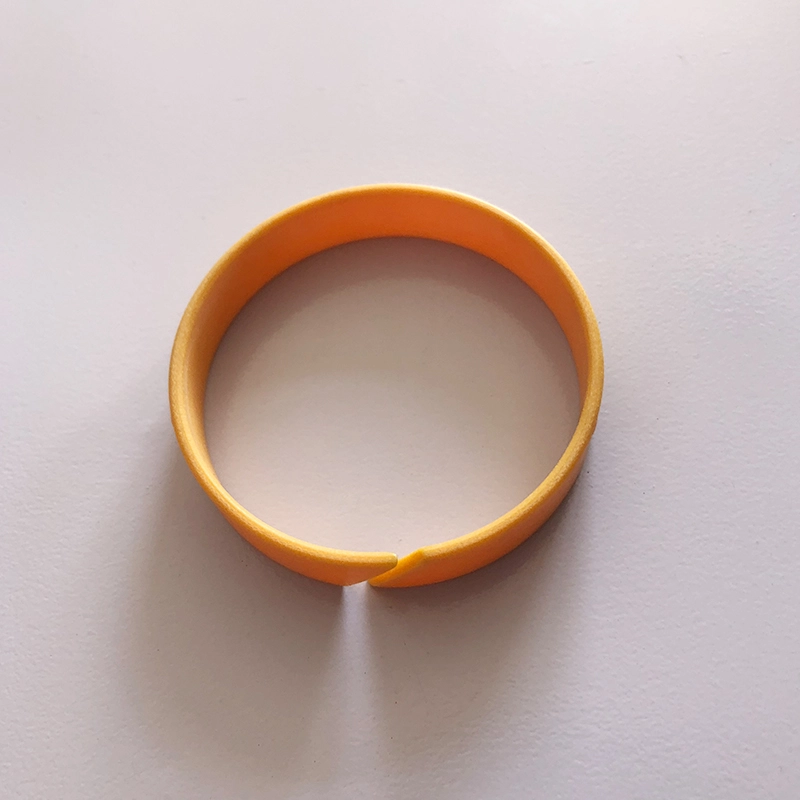

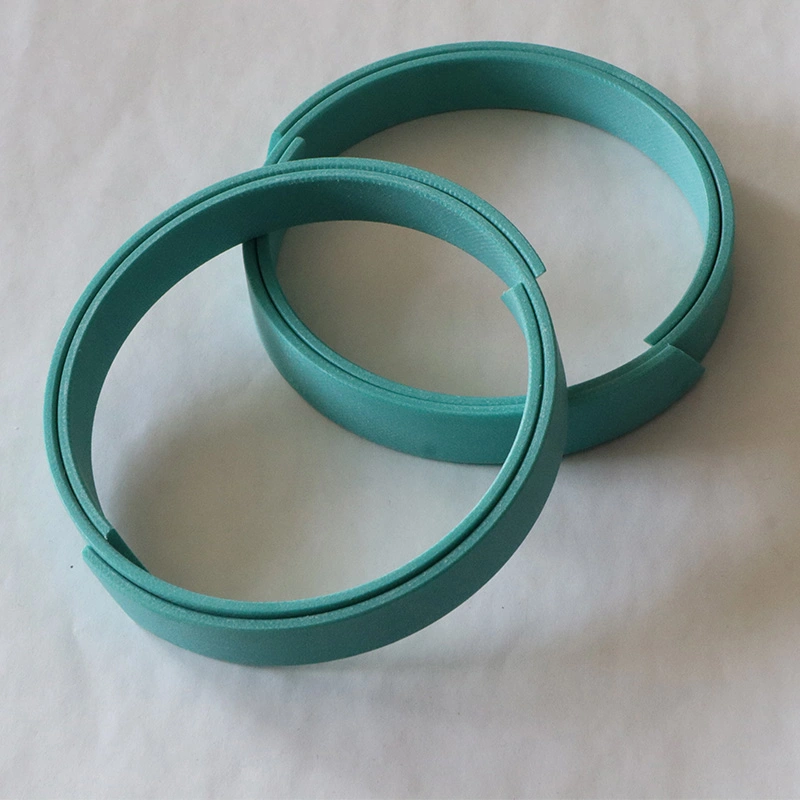

RCS nemetalinio kreipiamojo žiedo, skirto stūmokliui, RCT RCT Nemetalinio kreipiamojo žiedas stūmokliui
Stūmoklio ar stūmoklio strypui, einančiam hidrauliniame cilindre, susidėvėjimo žiedas turi tikslų nukreiptą efektą ir gali absorbuoti radialines jėgas. Tuo pačiu metu susidėvėjimo žiedas gali užkirsti kelią stumdomų dalių kontaktinėms kontaktinėms dalims hidrauliniame cilindre. Palyginti su metaliniais nusidėvėjimo žiedais, nemetaliniai nusidėvėjimo žiedai turi daug pranašumų. Tarp jų yra audinių sustiprintų fenolio ir PTFE kreipiamųjų žiedų, kuriuos galima pjaustyti vietoje ir paruošti naudoti.
1. Geras atsparumas dėvėjimams
2. Venkite metalo kontakto
3. Gali slopinti mechaninę vibraciją
4. Dėl susidėvėjus
5. Paprastas griovelis ir lengvai įdiegtas
Mažos priežiūros išlaidos Remiantis aukščiau pateiktais pranašumais, ji yra plačiai naudojama

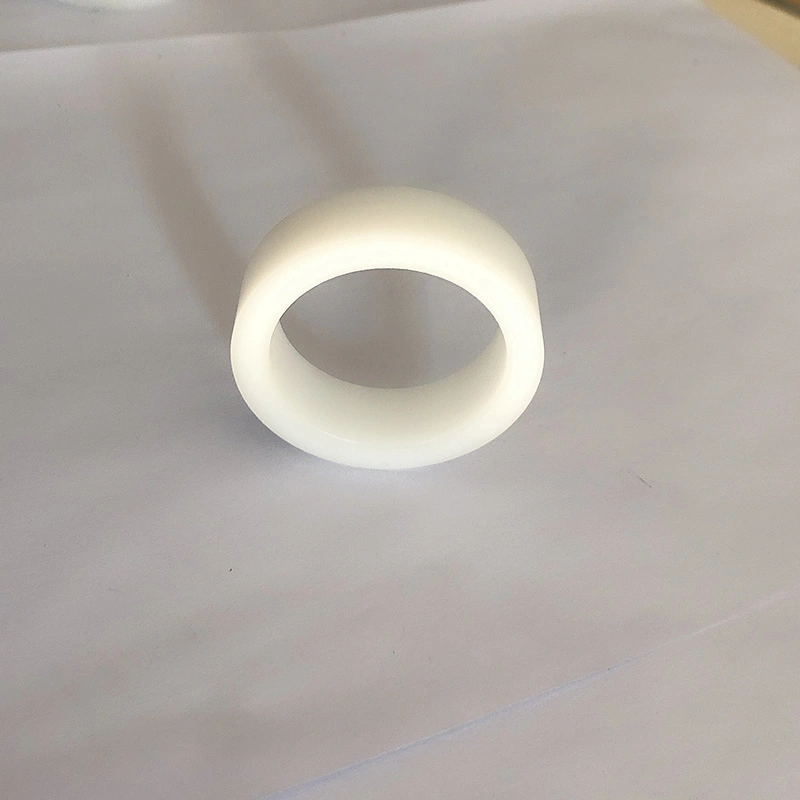

Kreipiamasis rankovė
„GFAI“ yra „Stūmoklio strypo“ kreipiamoji rankovė, palaikanti ir vadovaujančią stūmoklio strypui, taip pat turi dulkėms atsparią funkciją. GFI ir GFA rankovės yra nukreiptos stūmoklinių strypų rankovės, kurios palaiko ir nukreipia stūmoklio strypą.

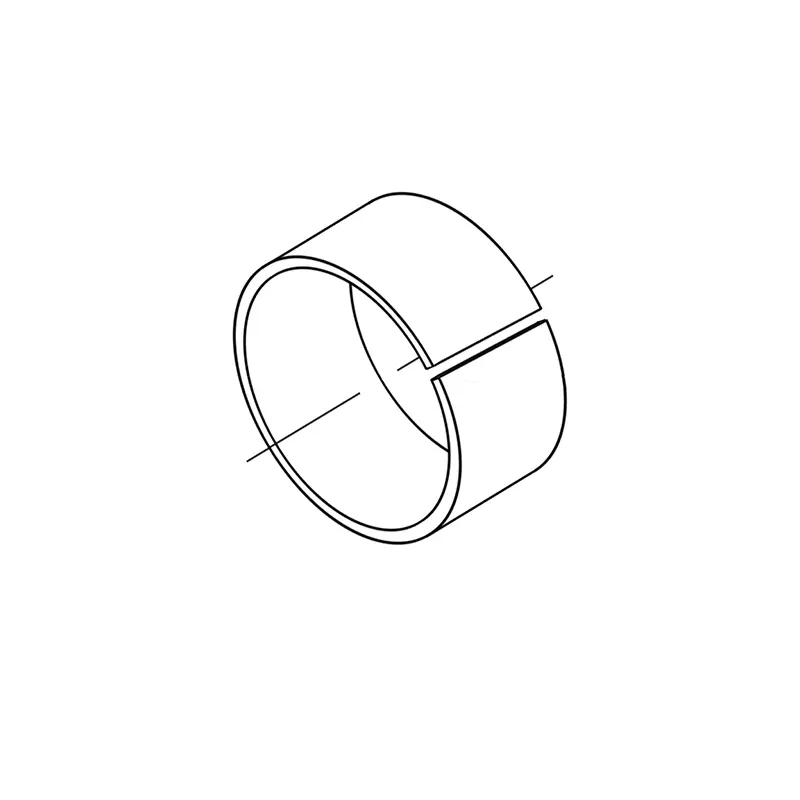

RCSF-1 kreipiamasis žiedas yra pagamintas iš plieninės plokštės kaip pagrindas, bronzos milteliai, sukepinami viduryje, ir ant paviršiaus riedėjo politetrafluoretileno ir pluošto mišinys. Savybės: 1. PTFE ir pluošto mišinys yra 0,01–0,03 mm, sudarantis perdavimo plėvelę, kad apsaugotų dvigubą paviršių, ir pasižymi savarankiškomis savybėmis; 2. Vario miltelių sluoksnis yra 0,2–0,3 mm, turintis gerą apkrovos talpą ir atsparumą dilimui, gerą šilumos laidumą; 3. Žemas anglies plienas, užtikrinantis gerą apkrovą laikančią ir šilumos laidumą.
RCFB tipo bronzos kreipiamojo žiedas yra pagamintas iš CUSN8 bronzos kaip pagrindinė medžiaga ir yra ekonomiška įvorė, turinti didelę apkrovą turinčią talpą ir gerą pasipriešinimą. Darbinis RCFB090 produkto paviršius yra padengtas įprastomis deimantinių alyvų skylėmis, o RCFB092 produkto darbinis paviršius yra padengtas įprastomis alyvos skylėmis, kurios vaidina alyvos kaupimo vaidmenį. Judėjimo pradžioje lengviau suformuoti naftos plėvelę, taip sumažinant pradinį pasipriešinimą trinties.
Produkto funkcijos ir programos:
Užsakymo pavyzdys:
„PTFE“ vadovo juostos užsakymo pavyzdys RC1081–9.7x2.5
Fenolio audinio vadovo juostos užsakymo pavyzdys RC1082–9,7x2,5

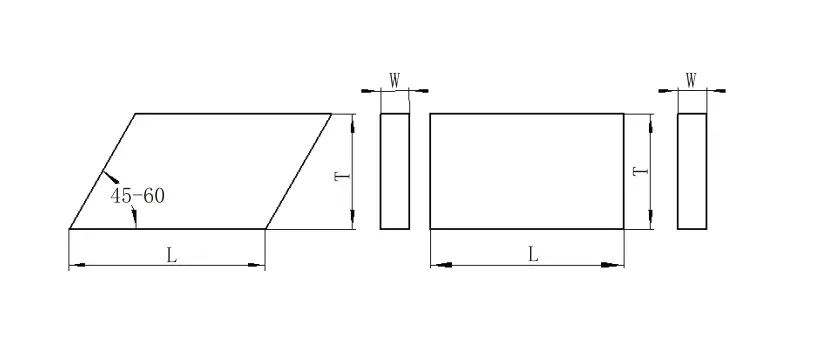

Pjovimo ilgio skaičiavimas
Velenui: L = 3,1 (D+W) skylės: L = 3,1 (D-W)
L --- žiedo ilgis D --- veleno skersmuo D --- Skylės skersmuo W --- ŽINO STORIS Z --- Iškirpti prošvaisa

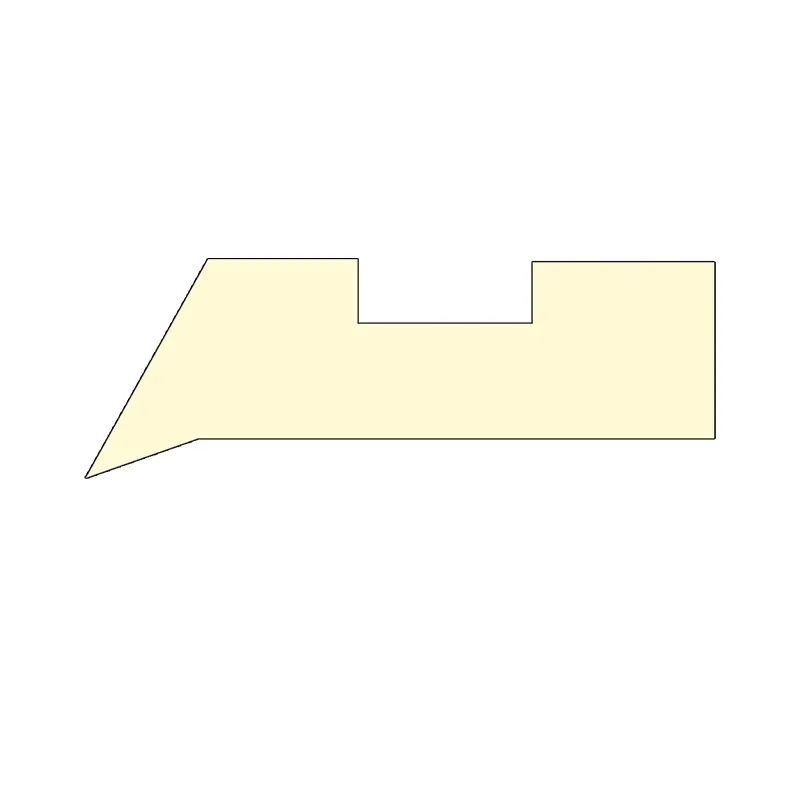

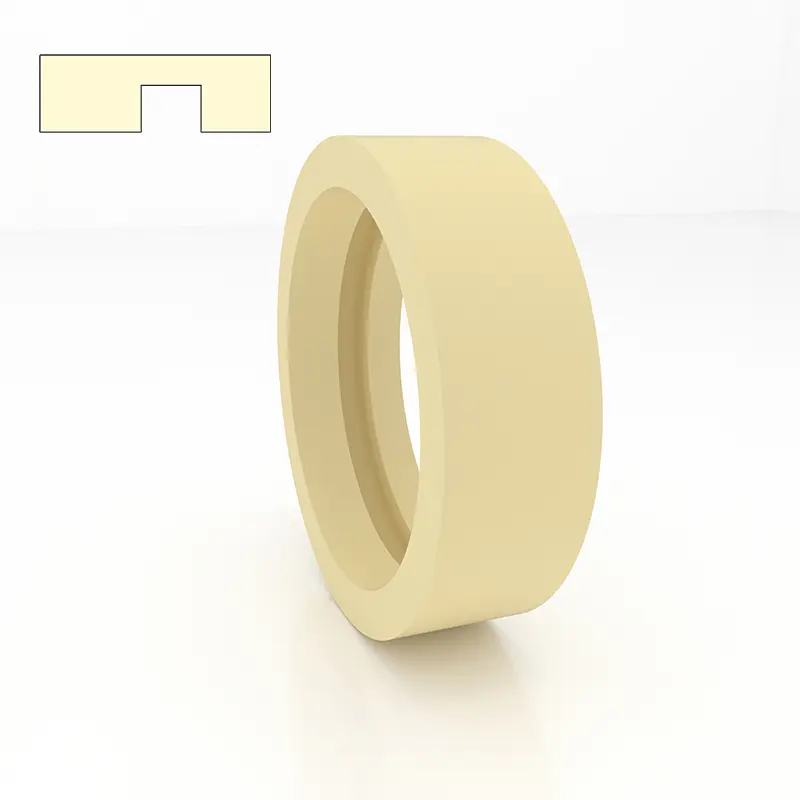

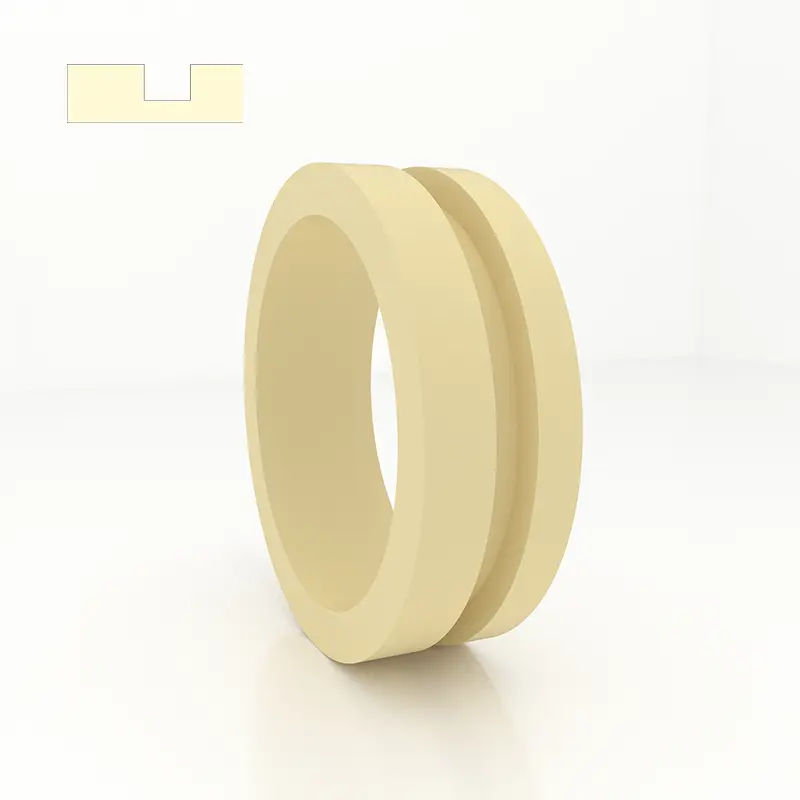

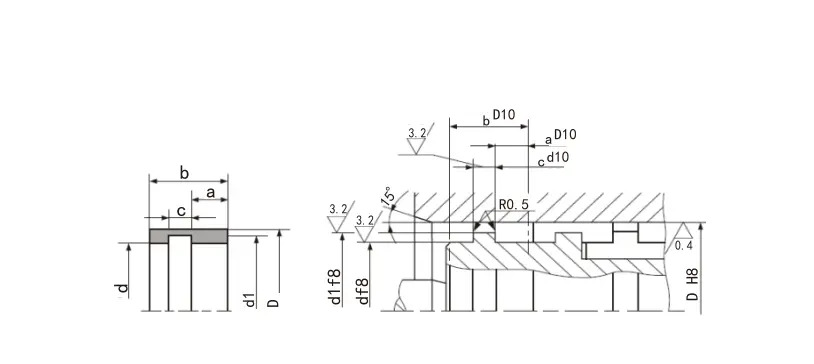

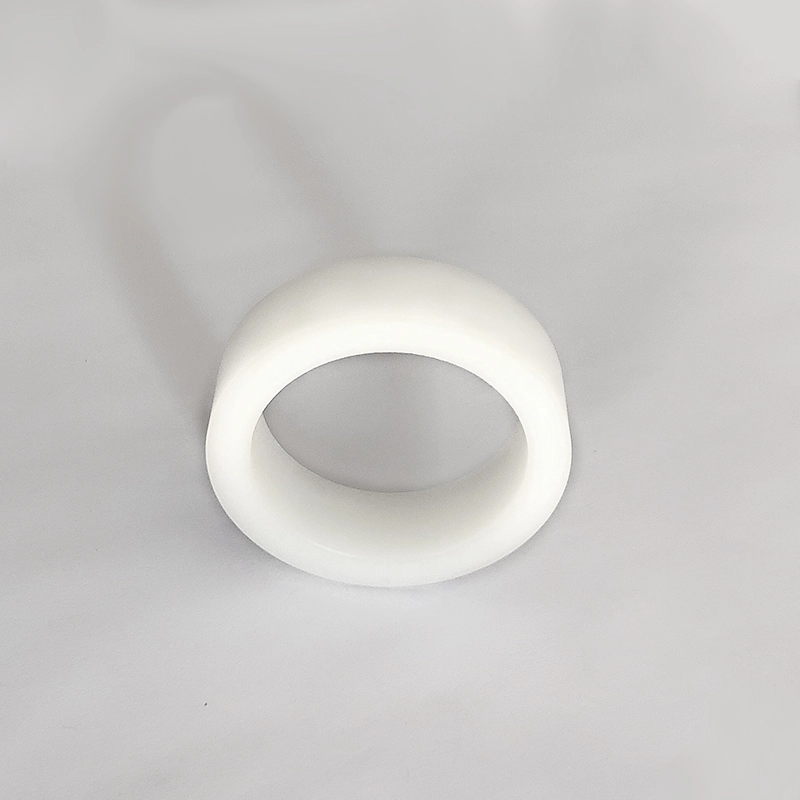

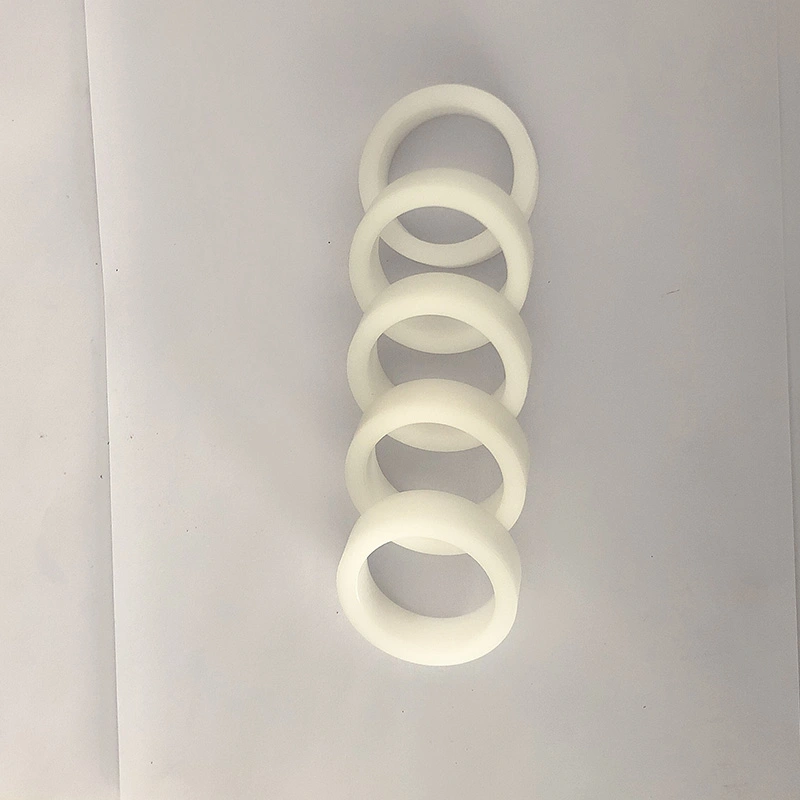

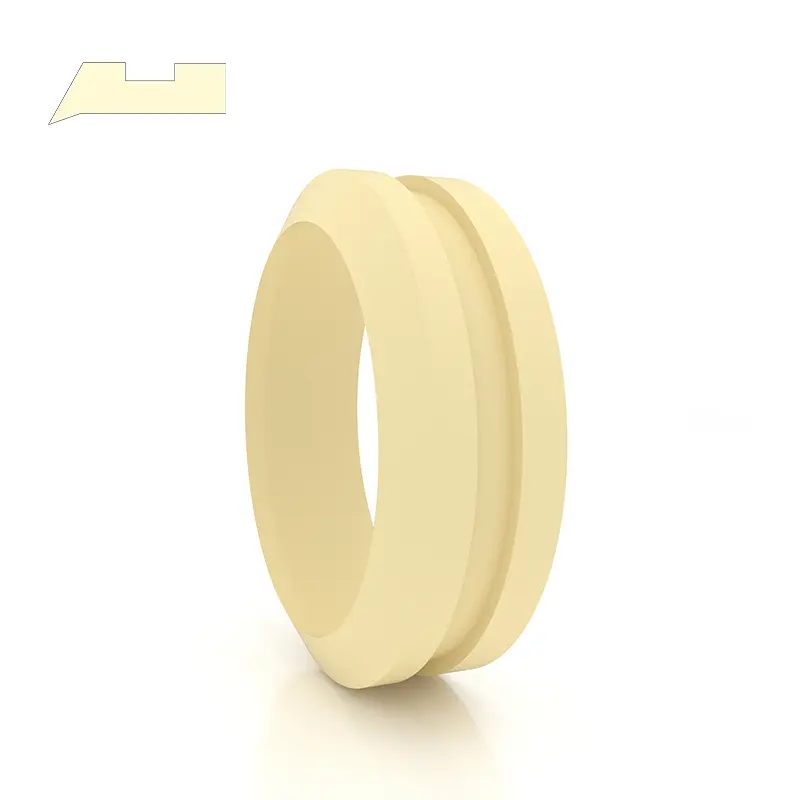

GFAI kreipiamasis rankovių
1. Našumas ir naudojimas: „GFAI“ kreipiamosios rankovės rankovė yra nukreipta stūmoklio strypo rankovė, kuri palaiko ir vadovauja stūmoklio strypui ir turi dulkėms atsparią funkciją.
2. Medžiaga: Nylon PA, polioksimetileno POM ir politetrafluoretileno PTFE.
3. Darbo sąlygos: Darbinė temperatūra: -55 ～+225 ° C (PTFE naudojama virš 120 °).
4. Projektavimo standartas: Projektuodami ir pasirenkant, skaitykite „Fai“ seriją „Hunger Company“.
5. Žodžio ir užsakymo metodas: „GFAI“ kreipiamasis rankovė pažymėta užsakymo numeriu, pavyzdys: GFAI-0600 PTFE

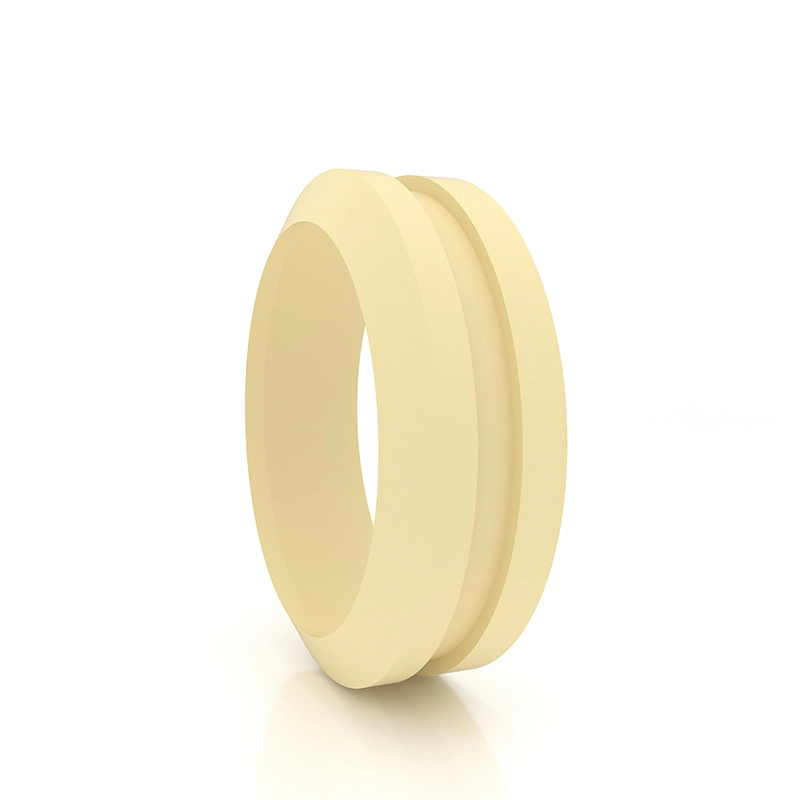

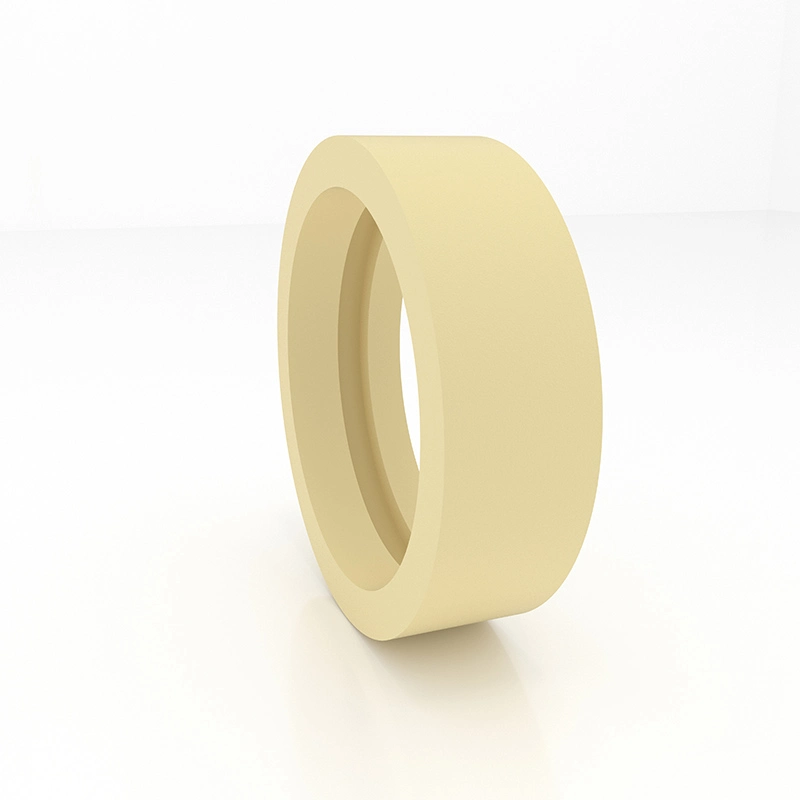

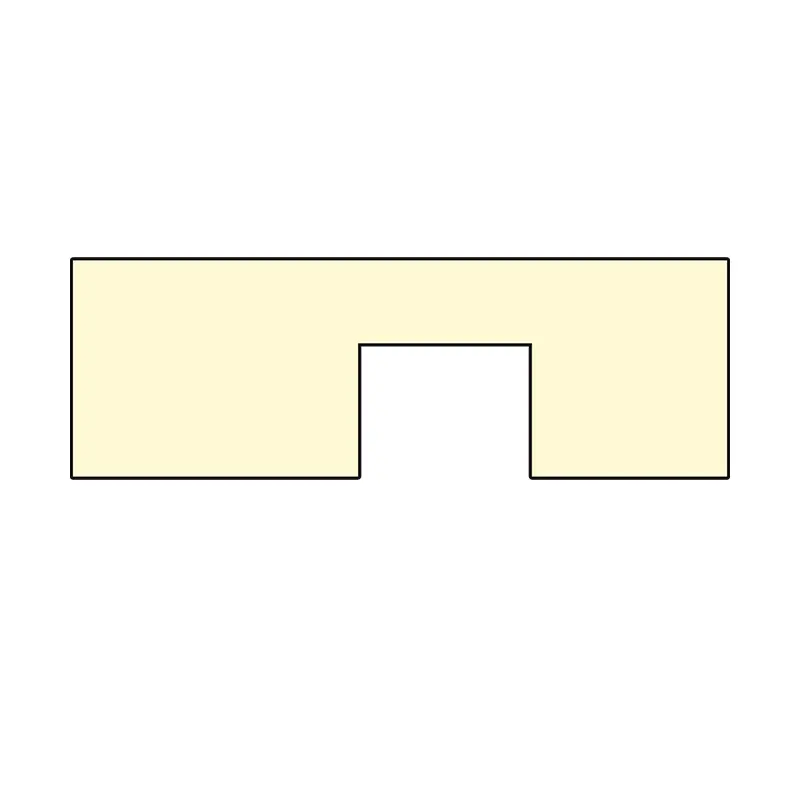

GFI kreipiamosios rankovės
1. Našumas ir naudojimas: GFI kreipiamasis rankovė yra kreipiamoji rankovė, skirta stūmoklio strypui, kuris palaiko ir nukreipia stūmoklio strypą.
2. Medžiaga: Nylon PA, polioksimetileno POM ir politetrafluoretileno PTFE.
3. Darbo sąlygos: Darbinė temperatūra: -55 ~+255 ° C (PTFE naudojama virš 120 ° C)
4. Projektavimo standartas: Projektuodami ir pasirenkant, skaitykite „Hunger's Fi“ serijoje.
5. Žodžio ir užsakymo metodas: GFI nukreipta rankena pažymėta užsakymo numeriu, pavyzdys: GFI-0360 PA

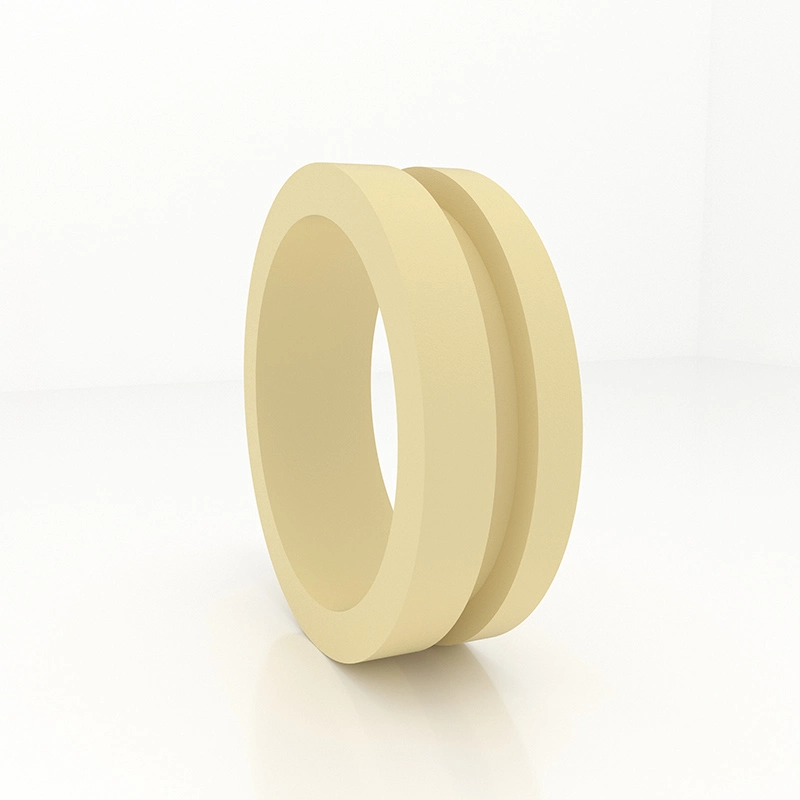

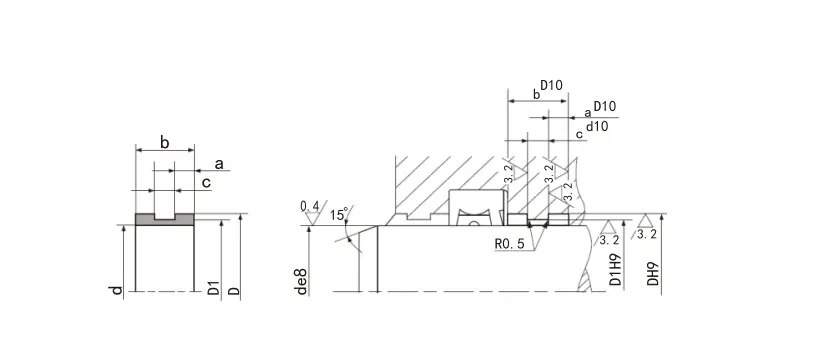

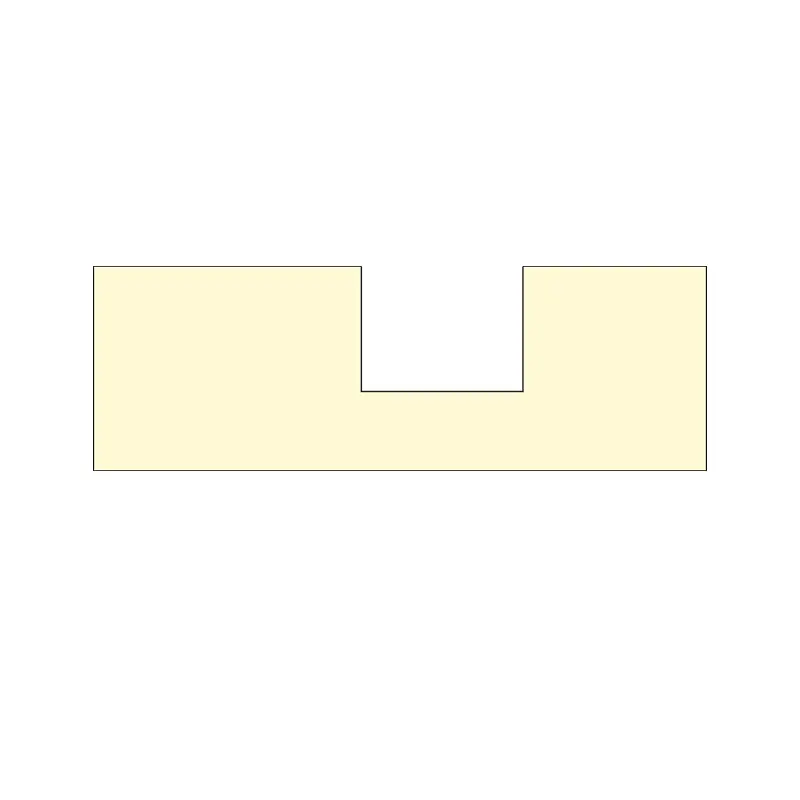

GFA kreipiamosios rankovės
1. Našumas ir naudojimas: GFA kreipiamasis į rankovę yra nukreipta stūmoklinė rankovė, palaikanti ir vadovaujančią stūmokliui.
2. Medžiaga: Nylon PA, polioksimetileno POM ir politetrafluoretileno PTFE.
3. Darbo sąlygos: Darbinė temperatūra: -55 ~+255 ° C (PTFE naudojama virš 120 ° C)
4. Projektavimo standartas: Projektuodami ir pasirenkant, skaitykite „Hunger's FA“ serijoje.
5. Žodžio ir užsakymo metodas: GFA rankinė rankovė yra pažymėta užsakymo numeriu, pavyzdys: GFA-0560 PA

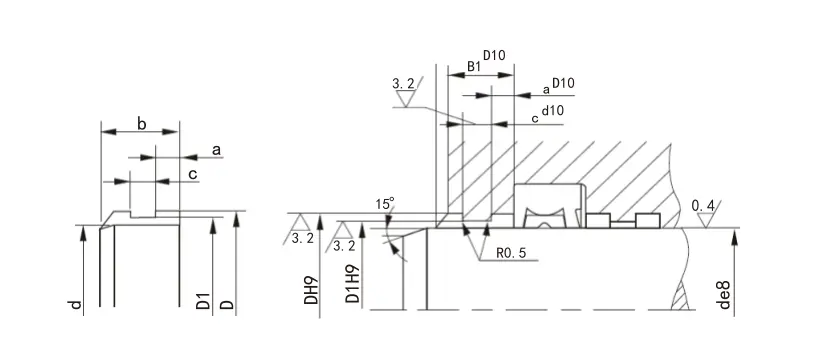

6. Struktūrinis įrenginys:
Specifikacijos:
| Modelis | Griovo plotis H+0,2 |
Storis T-0.05 |
Storis t T-0.05 |
Storis T-0.05 |
Storis T-0.05 |
Storis T-0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Pastaba: „Boldface“ serijos dažniausiai naudojamos serijos. Jei reikalaujamo produkto nėra šioje lentelėje, susisiekite su mumis. | ||||||

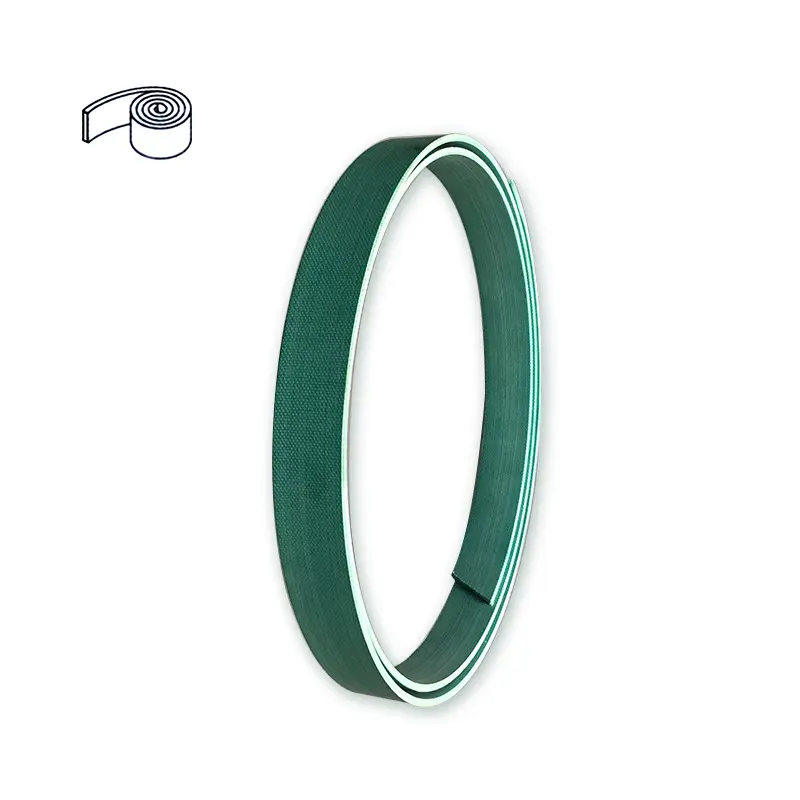

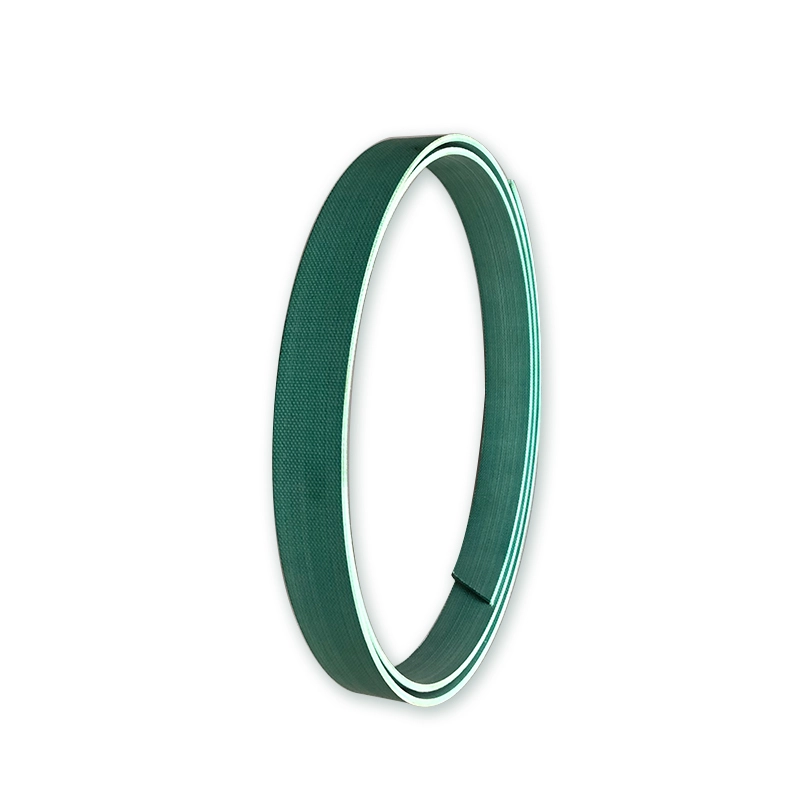

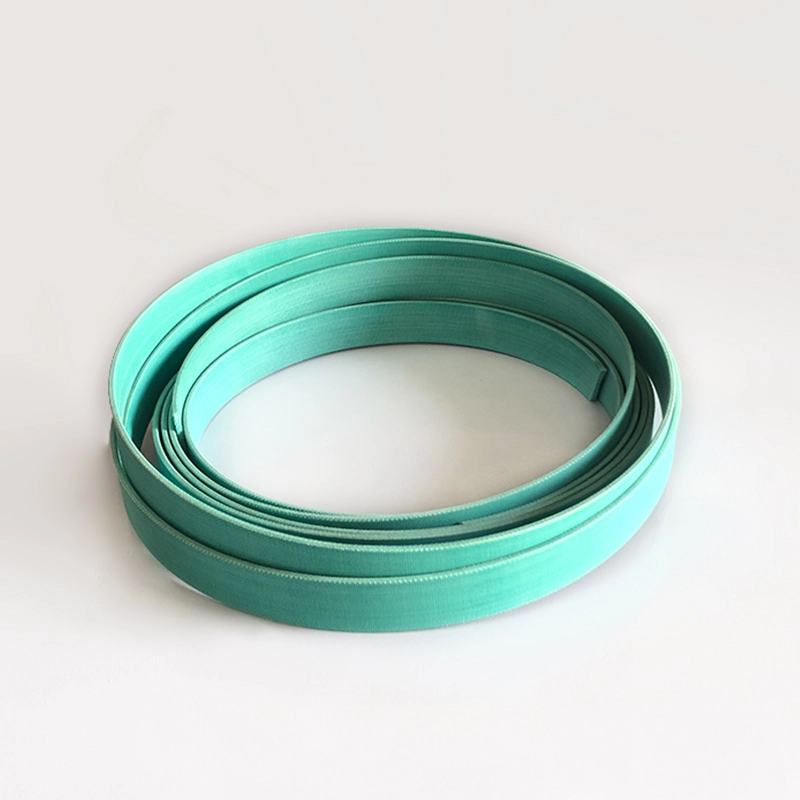

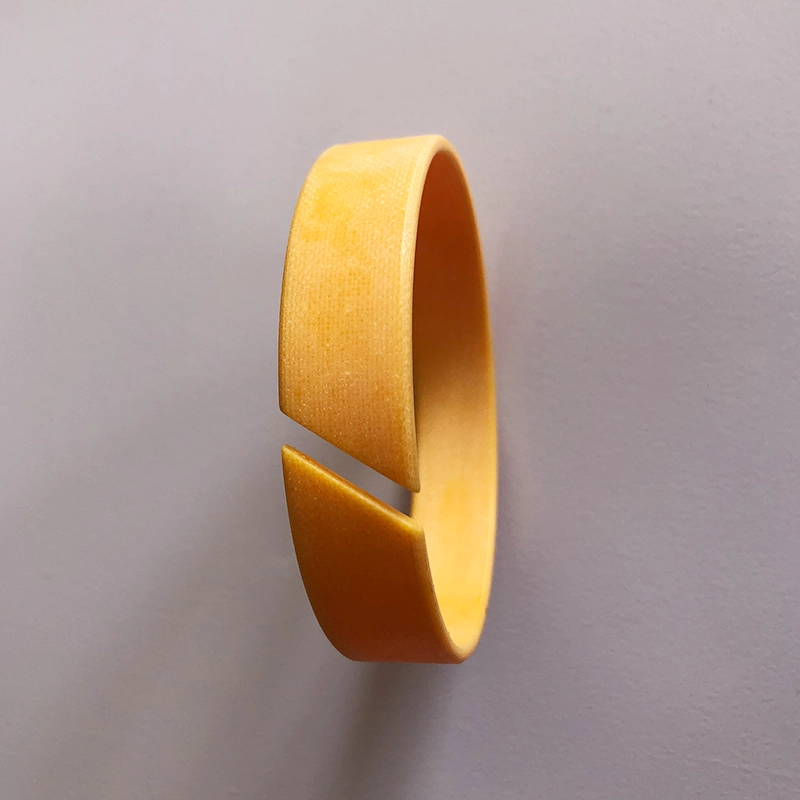

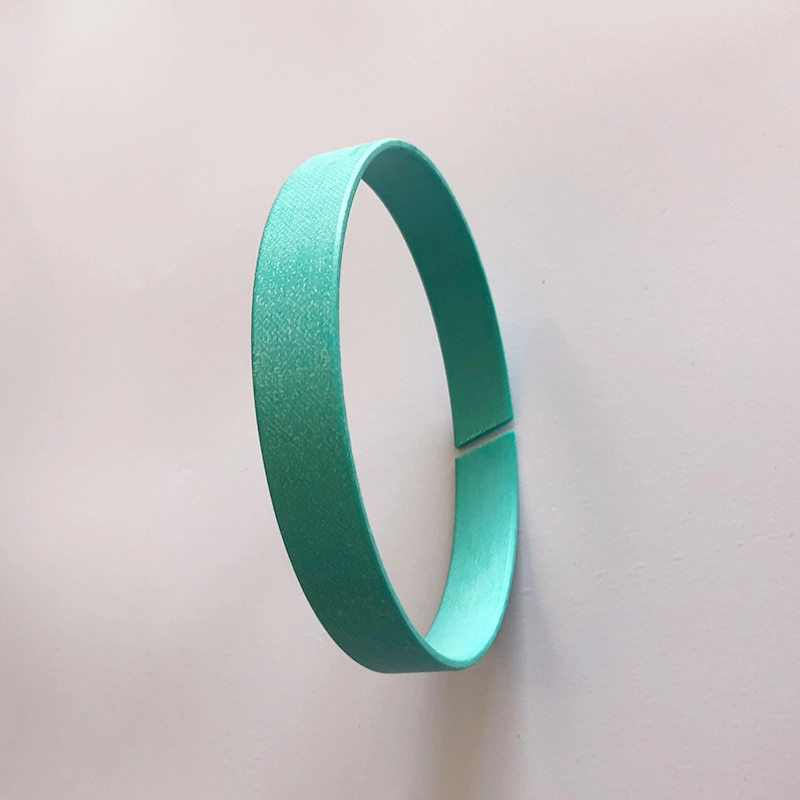

Audiniu būdu sustiprintas fenolio atraminis žiedas (diržas)
Atraminiai žiedai yra svarbūs pagrindiniai hidraulinių cilindrų komponentai. Siekdama prisitaikyti prie stumdomų žiedų kombinuotų sandariklių ir minkštųjų guolių struktūrų kūrimo pasaulyje, mūsų įmonė sėkmingai sukūrė audinių sustiprintus fenolio atraminius žiedus (diržus). Faktinio naudojimo metai parodė, kad šis produktas pasiekė arba viršijo panašių užsienio produktų kokybės lygį ir buvo plačiai giriamas vartotojų. 1–4 lentelės yra mūsų įmonės parengtų atraminių žiedų (diržų) veiklos lentelės.
| Imties šaltinis | Atraminis žiedo storis (mm) | Gniuždymo stipris (MPA) | Atsparumo alyvai Svorio pokyčio greitis hidraulinė alyva (70 ± 2 ℃*24H） | Stiprumas (MPA) | Tarpsluoksnio adhezija (KN/M) |
| Mada+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Mūsų produktai | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (su grafitu) | 390 | 0.63 | 36.4 | 2.08 |
| Pavyzdžių įvairovė | Mūsų produktai | Orchot Galėjo ① | „Duratec900“ ① | Turcite47 ② | MT64/5B | Nokwr (Japonų kalba) | POM modifikuotas Polioksimetilenas | Katė (JAV) | |
| Išmatuota vertė | Būtini rodikliai | ||||||||
| Gniuždymo stipris (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Pavyzdžių įvairovė | Mūsų produktai | Orchot Galėjo ① | „Duratec900“ ① | Turcite47 ② | MT64/5B | Nokwr (Japonų kalba) | POM modifikuotas Polioksimetilenas | Katė (JAV) | |
| Išmatuota vertė | Būtini rodikliai | ||||||||
| Gniuždymo stipris (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Apkrova vienam kontaktinio ilgio vienetui W (n/mm) | „Hertz Contact Relay“ (N/MM2) | Trinties koeficientas | |||
| Sausos trinties būsena | Aliejaus lašinimo tepimo būsena | ||||
| Mūsų produktai | Orchot TLG | Mūsų produktai | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

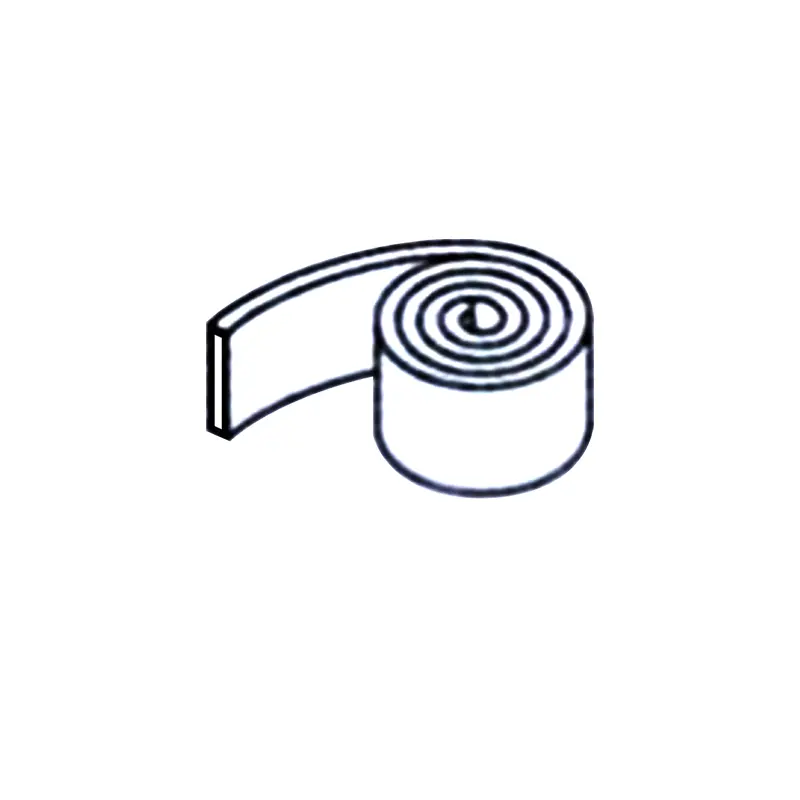

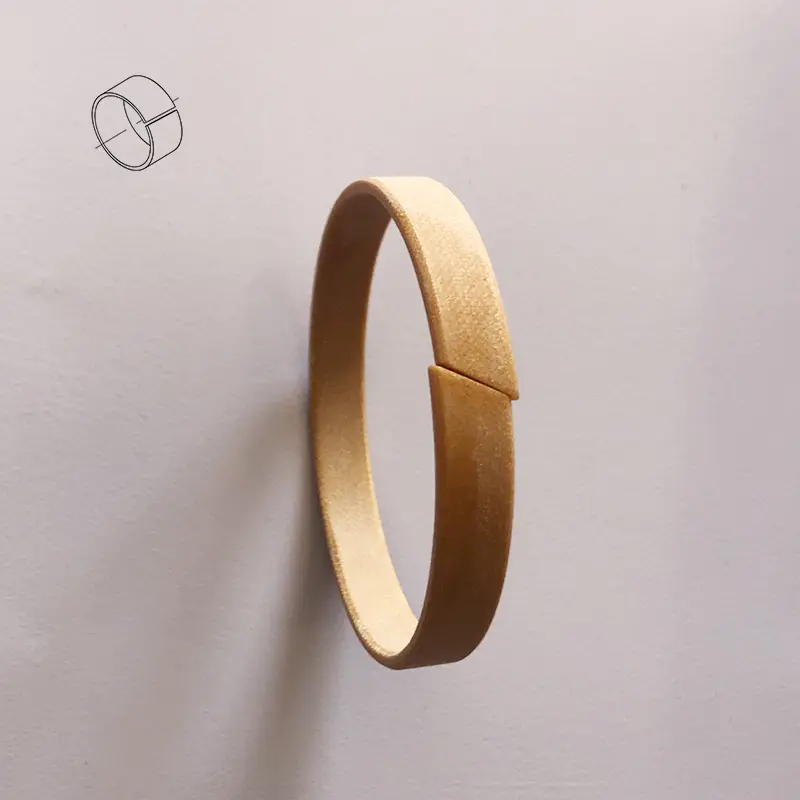

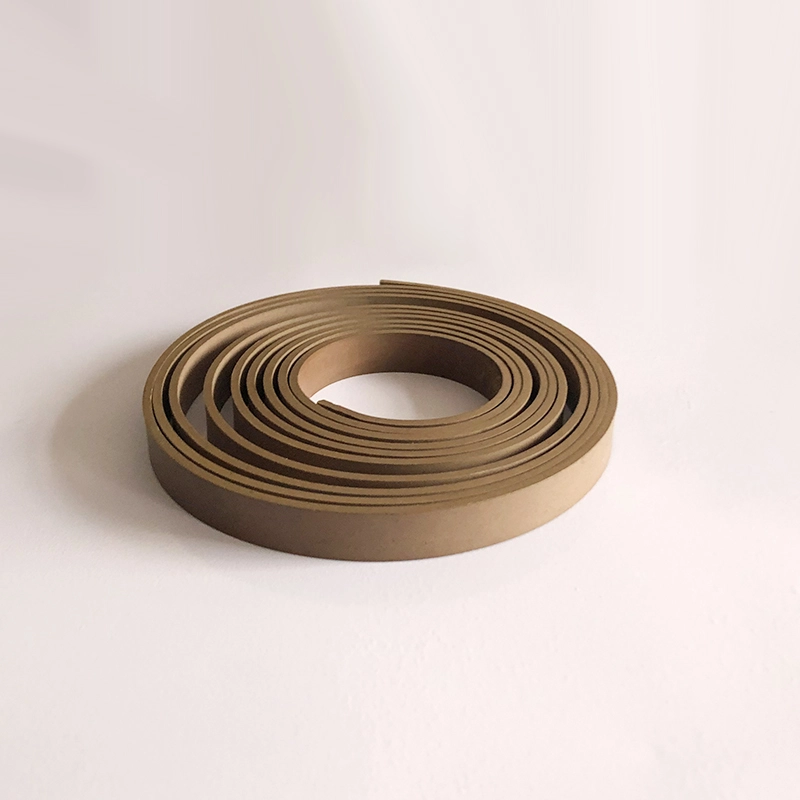

| „PTFE“ drabužių atsparus diržas (žiedas) | |
| Medžiaga | PTFE+bronza |

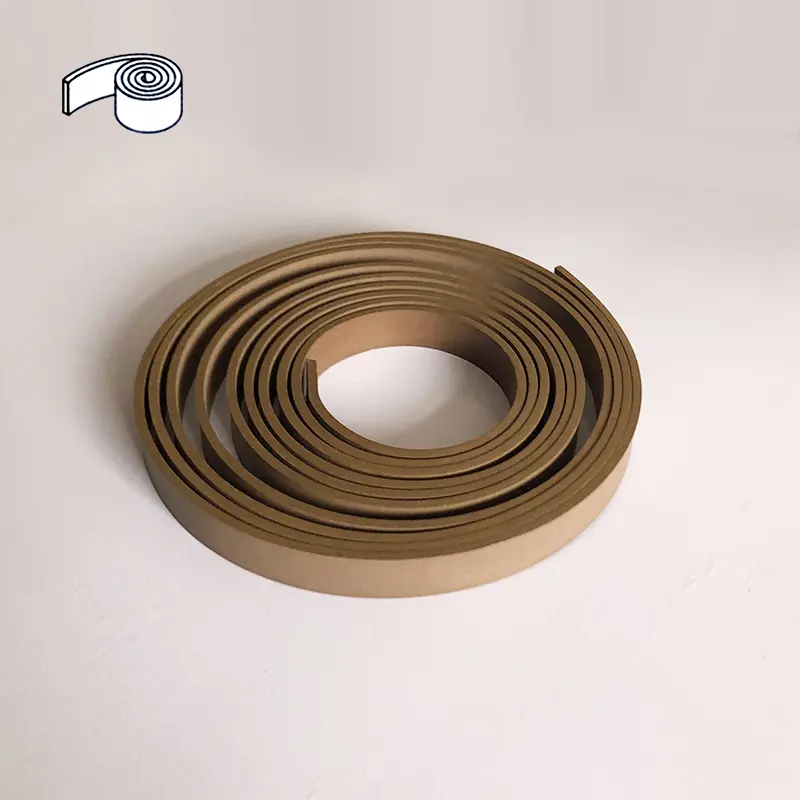

| Tiekimas | Ritinys (paprastai apie 20 metrų/ritinys) arba supjaustykite iki reikiamo ilgio |
| Privalumai | 1. Maža trintis, jokio šliaužimo ir kramtymo; |
| 2. Gali gerai veikti be pakankamo tepimo; | |
| 3. Atsparus įvairioms terpėms, puikus cheminis stabilumas; | |
| 4. Gali tilpti į kietus daiktus, įterptus į drabužiams atsparų žiedą, sumažindami kietus objektus, subraižančius cilindrą ir sandariklius, taigi sunkios apkrovos situacijose naudokite kelis dėvėjimus atsparius žiedus; | |
| 5. Jis taip pat turi gerą atsparumą dėvėjimams greitaeigių ir lengvųjų krūvių situacijose, todėl tai yra plačiausiai naudojamas atsparus dėvėjimams; | |
| 6. Nėra dydžio apribojimų, galima naudoti esant didelio skersmens situacijoms. | |
| Temperatūra | -60 ~+200 ℃ |
| Maksimalus greitis | 15m/s |
| Maksimalus ekstruzijos stiprumas | 15n/mm2 (20 °) |
| 7,5n/mm2 (80 °) | |
| 5n/mm2 (120 °) | |

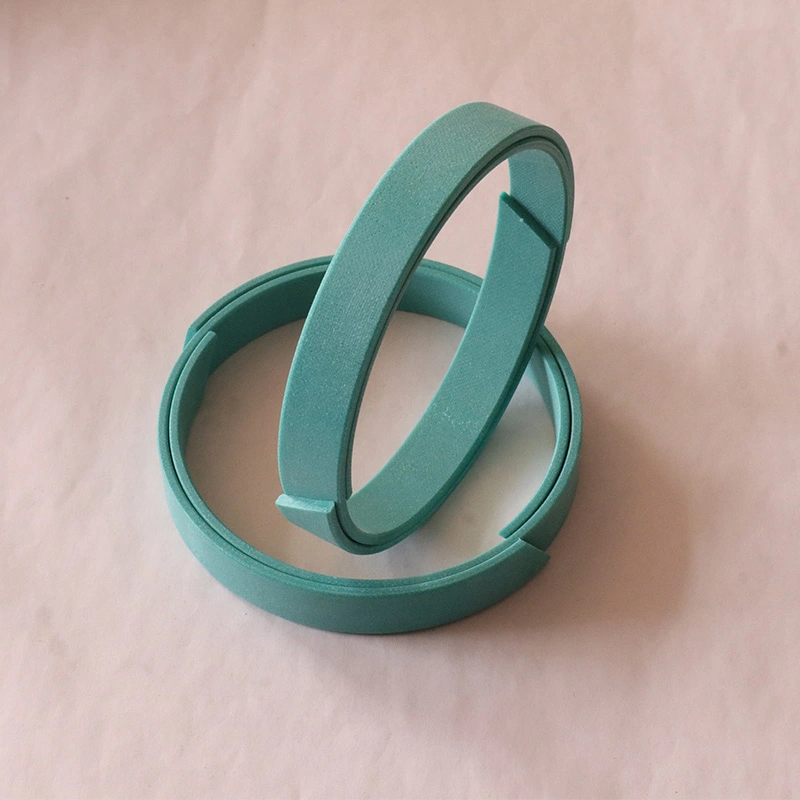

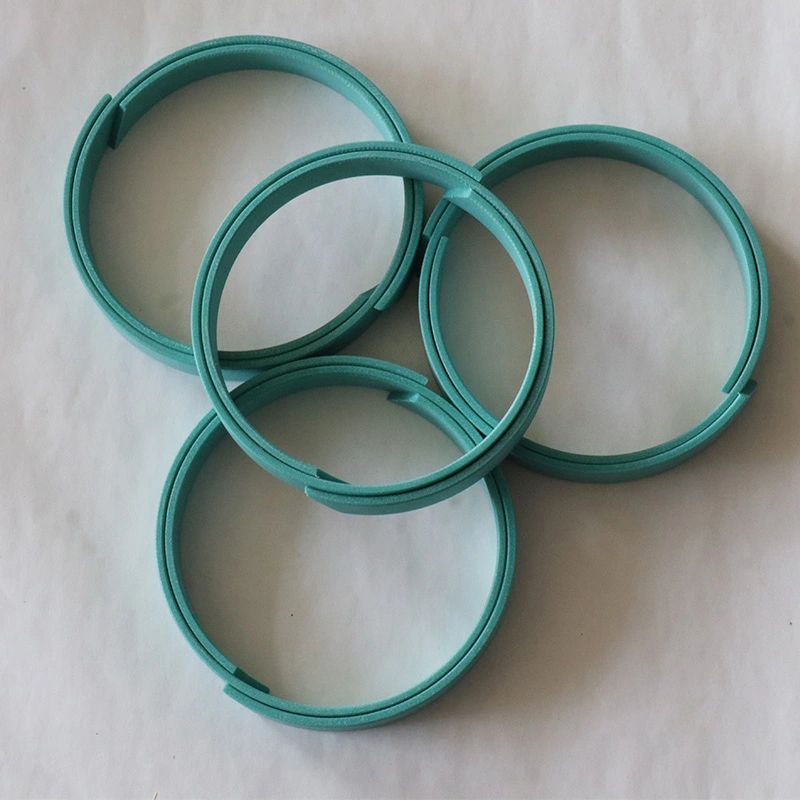

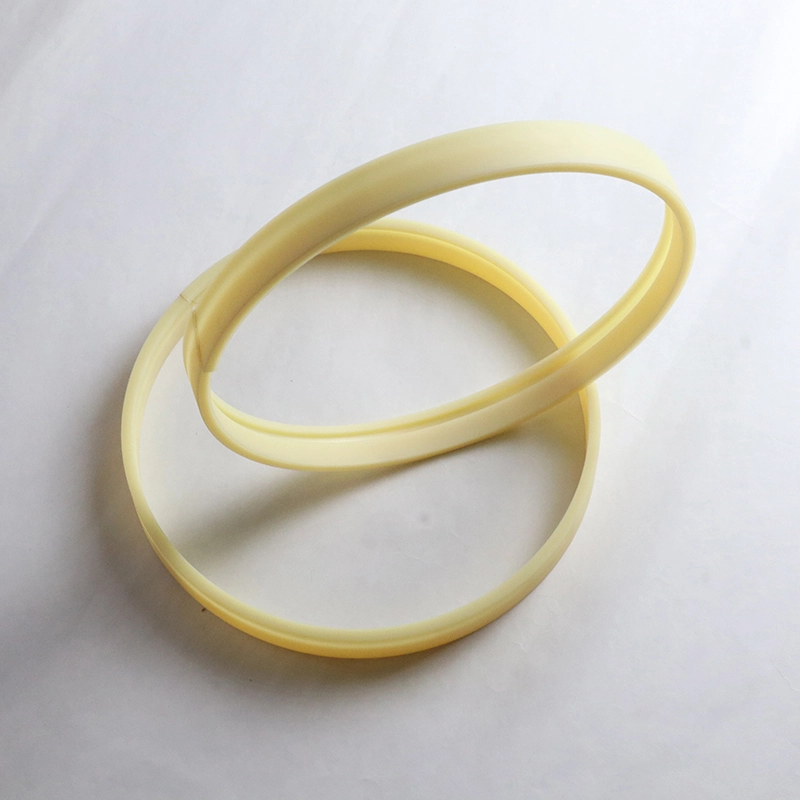

Nemetalinio kreipiamojo žiedo RCS stūmoklio strypo žiedas

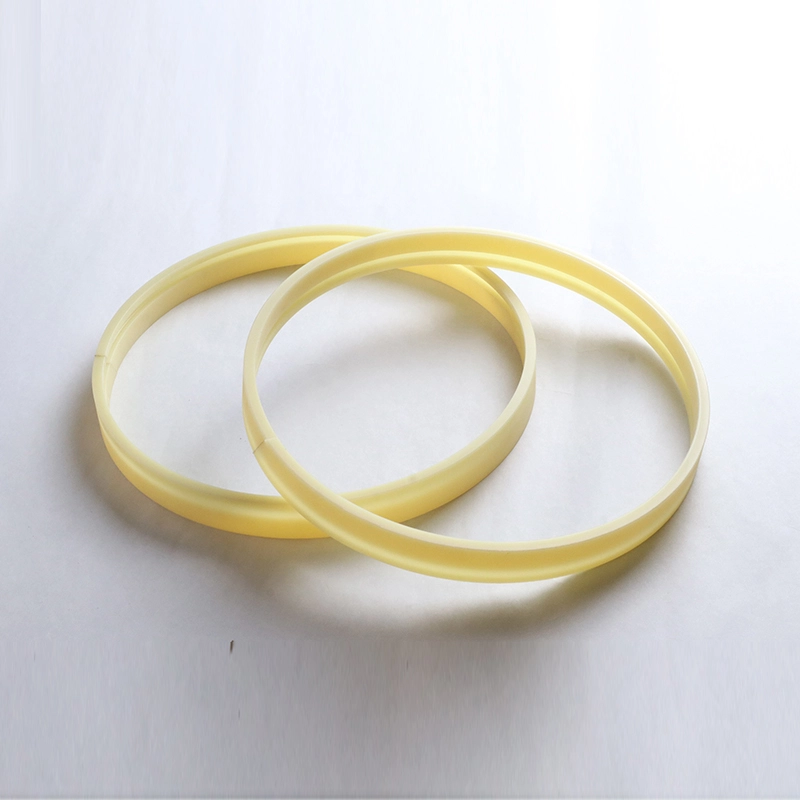

Nemetalinis kreipiamojo žiedas RCT stūmokliui
Stūmoklio ar stūmoklio strypui, einančiam hidrauliniame cilindre, susidėvėjimo žiedas turi tikslų nukreiptą efektą ir gali absorbuoti radialines jėgas. Tuo pačiu metu susidėvėjimo žiedas gali užkirsti kelią stumdomų dalių kontaktinėms kontaktinėms dalims hidrauliniame cilindre. Palyginti su metaliniais nusidėvėjimo žiedais, nemetaliniai nusidėvėjimo žiedai turi daug pranašumų. Tarp jų audiniuose sustiprintos fenolio ir PTFE kreipiamųjų žiedų galima įsigyti pjaustymo vietoje ir paruošti naudoti.
1. Geras atsparumas dėvėjimams
2. Venkite kontakto su metalu iki metalo
3. Gali slopinti mechaninę vibraciją
4. Dėl susidėvėjimo žiedo centravimo efekto leidžiama didelė radialinė klirensas
5. Paprastas griovelis, lengvai įdiegiamas
6. Mažos priežiūros išlaidos Remiantis aukščiau pateiktais pranašumais, ji yra plačiai naudojama
Medžiagos:
1. Polytetrafluoreetileno PTFE3 (Bendroji medžiaga), PTFE4 (tinkama mažo kleboningumo terpėms, tokioms kaip vanduo), PTFE1 (žemo trinties reikalavimai, tokie kaip pneumatika)
2. Polioksimetileno POM arba nailono PA ir jo modifikuotos medžiagos
3. Formaldehido dervos + sustiprinto pluošto Prif
Skirtingų medžiagų apkrovos palyginimo lentelė (nuoroda)
| Medžiagos | Apkrovos talpa MAX (N/MM2) |
| PTFE užpildyti vario milteliai | 15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C) |
| Fenolikas su audiniu | 90 (60 ° C); 40 (80 ° C) |
| Polioksimetilenas arba nailonas | 25 (60 ° C); 15 (80 ° C) |
| Užpildytas polioksimetilenas arba nailonas | 40 (60 ° C); 30 (80 ° C) |
| Lygumas | Rtmax (μm) | Ra(μm) |
| Stumdomas paviršius | ≤2,5 | 0,05–0,3 |
| Griovo dugnas | ≤10 | ≤2 |
| Griovelio pusė | ≤15 | ≤3 |
Stūmoklio strypo kreipiamojo žiedo specifikacijos serija
| Strypo skersmuo | Apatinis skersmuo | Griovo plotis | Storis | Tarpas |
|
Strypo skersmuo | Apatinis skersmuo | Griovo plotis | Storis | Tarpas |
| D F8/H9 | D H8 | L+0,2 | W | Z | D F8/H9 | D H8 | L+0,2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200–999,9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15–140 | D+5 | 5.6 | 2.5 | 2-5 | 280–999,9 | D+8 | 25 | 4 | 10-33 | |
| 20–220 | D+5 | 9.7 | 2.5 | 2-9 | 1000–2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 savarankiško tepimo vadovo žiedo parametrai | |||||||
| Parametrai | RCSF-1 | RCSF-1D | RCSF-1B | RCSF-1 | |||
| Be švino įvorės | Hidraulinė speciali rankovė | Bronzos bazinė įvorė | Nerūdijančio plieno korozijai atspari rankovė | ||||
 |
 |
 |
 |
||||
| Maksimalus guolio slėgis (dinaminis) | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| Maksimalus guolio slėgis (statinis) | 250N/mm² | 250N/mm² | 250N/mm² | 250N/mm² | |||
| Svyruojantis judesys | 60n/mm² | 60n/mm² | 60n/mm² | 60n/mm² | |||
| Maksimalus slenkimo greitis (alyvos tepimas) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| Koeficientas trinties μ | Sausa trintis | 0,04 ~ 0,2 | 0,04 ~ 0,18 | 0,03 ~ 0,18 | 0,04 ~ 0,2 | ||
| Naftos tepimas | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | |||
| Maksimali PV vertė (sausa) | 3.6n/mm².m/s | 3.8n/mm².m/s | 4.3n/mm².m/s | 3.6n/mm².m/s | |||
| Maksimali PV vertė (aliejus) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| Darbinė temperatūra | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | |||
| Šilumos laidumas | 42W/M.K | 42W/M.K | 42W/M.K | 42W/M.K | |||
| Linijinio išplėtimo koeficientas | 11*10-6/k | 11*10-6/k | 18*10-6/k | 15*10-6/k | |||
| RCFB tipo bronzos vadovas žiedo parametrų lentelė | |||||||
| Parametras | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| Tankis | 8,9 g/cm³ | 8,9 g/cm³ | 8,9 g/cm³ |
|
|||
| Gniuždymo stiprumas | 470N/mm² | 470N/mm² | 470N/mm² |
|
|||
| Šilumos laidumas | 60W/M.K | 60W/M.K | 58W/M.K |
|
|||
| Linijinio išplėtimo koeficientas | 18,5*10-6/k | 18,5*10-6/k | 18,5*10-6/k |
|
|||
| Kietumas | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| Pailgėjimas | 55% | 55% | 55% |
|
|||
| Medžiagos pavadinimas | CUSN8P | CUSN8P | CUSN8P |
|
|||
| Kitos pasirenkamos medžiagos | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
