Hidrauliniai dulkių sandarikliai yra vienas iš sandarinimo produktų, kuriuos gali gaminti Ruichen sandarikliai. Galite sužinoti apie įvairius tokio tipo produkto modelius ir taip pat gaminti struktūrinius derinius. Jei reikia, taip pat galite susisiekti su mumis dėl pagalbos ar pritaikytų sprendimų arba susisiekti su mumis, kad gautumėte pavyzdinę knygą.

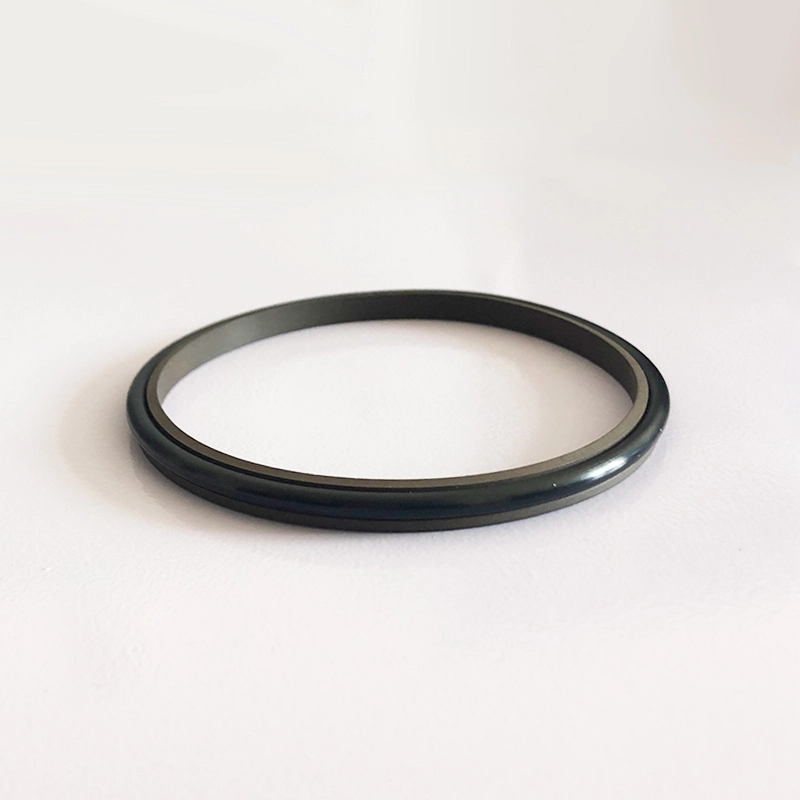

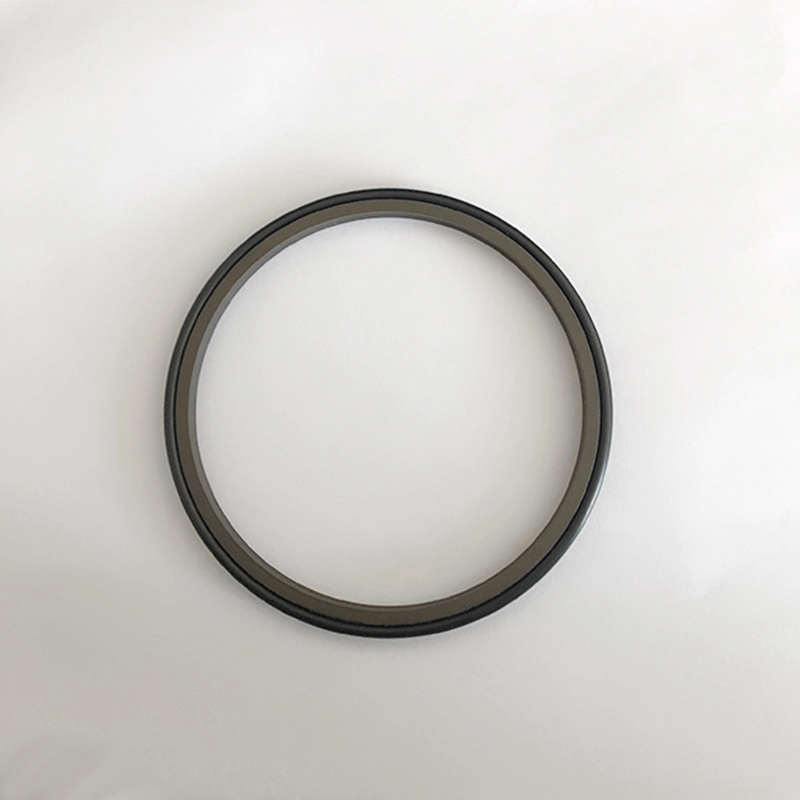

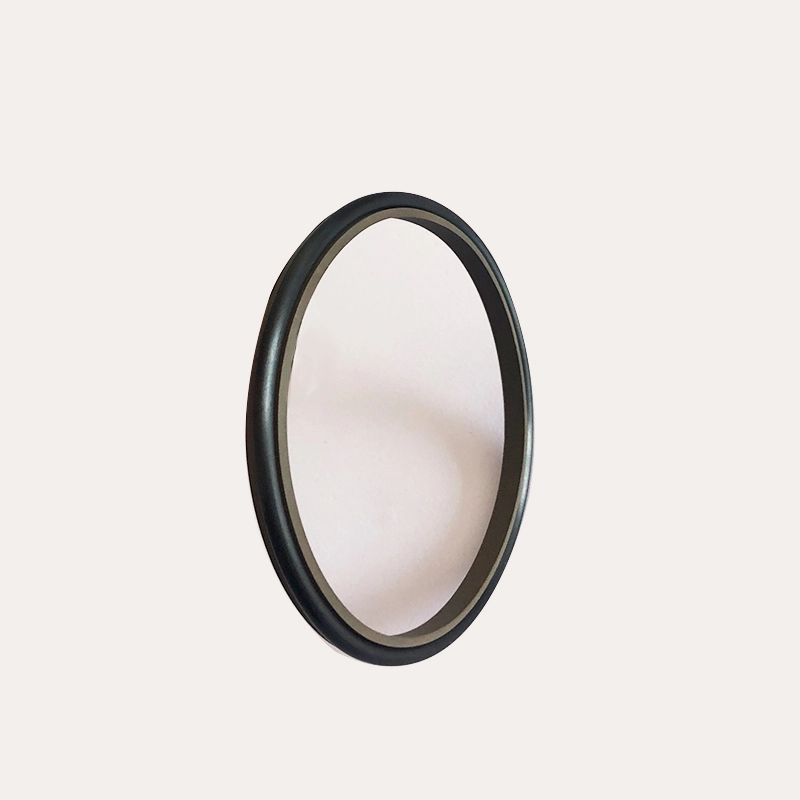

„RCF01“ ir „RCF02“ yra dvipusiai dulkių sandarikliai, sudaryti iš dvigubo-lip dulkių sandariklio žiedo, užpildyto anti-drabužių PTFE medžiaga ir O formos guminiu žiedu. O žiedas suteikia išankstinę apkrovos jėgą kompensuoti PTFE žiedo nusidėvėjimą. „RCF01“ tinka sunkioms progoms, tokioms kaip dulkėta ar šalta aplinka ir aukšto dažnio abipusis judesys. Padalijimo grioveliai turėtų būti naudojami veleno skersmenims, mažesniems nei 30 mm. RCF02 yra tinkama judėjimo, sūpynės ar spiralinio judesio sąlygoms.

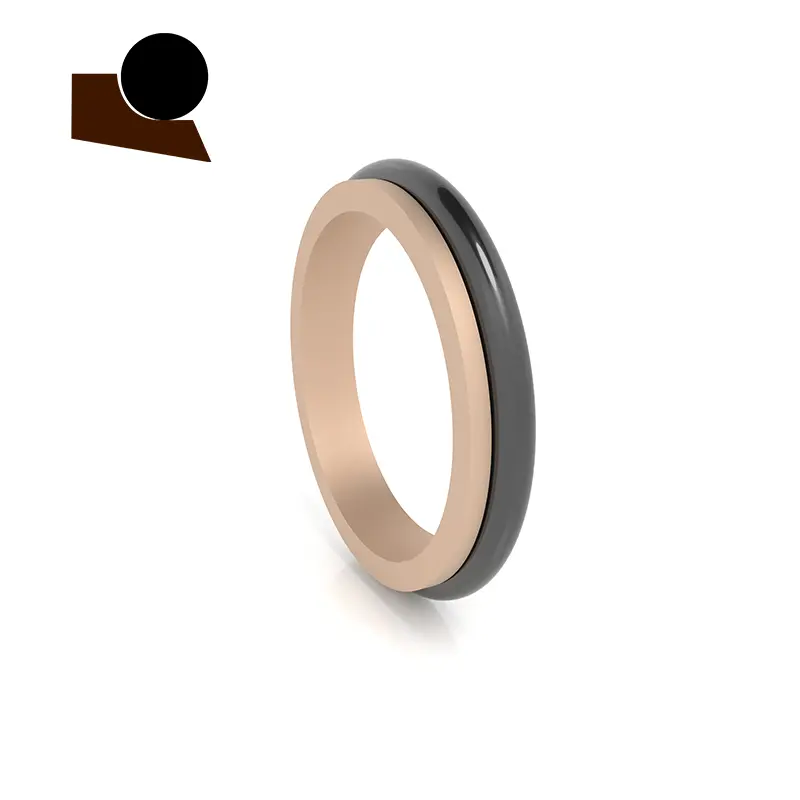

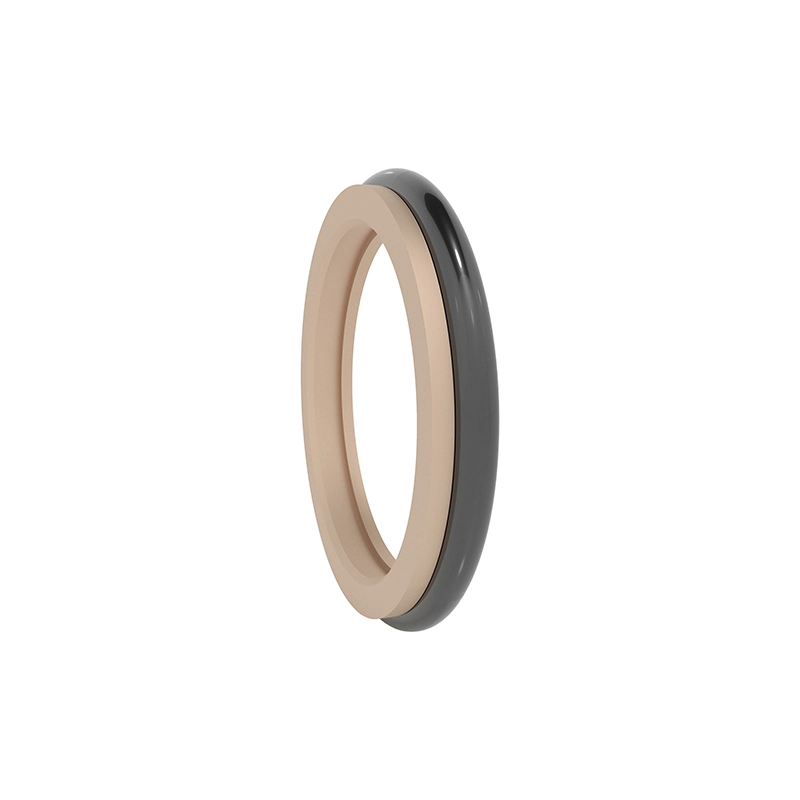

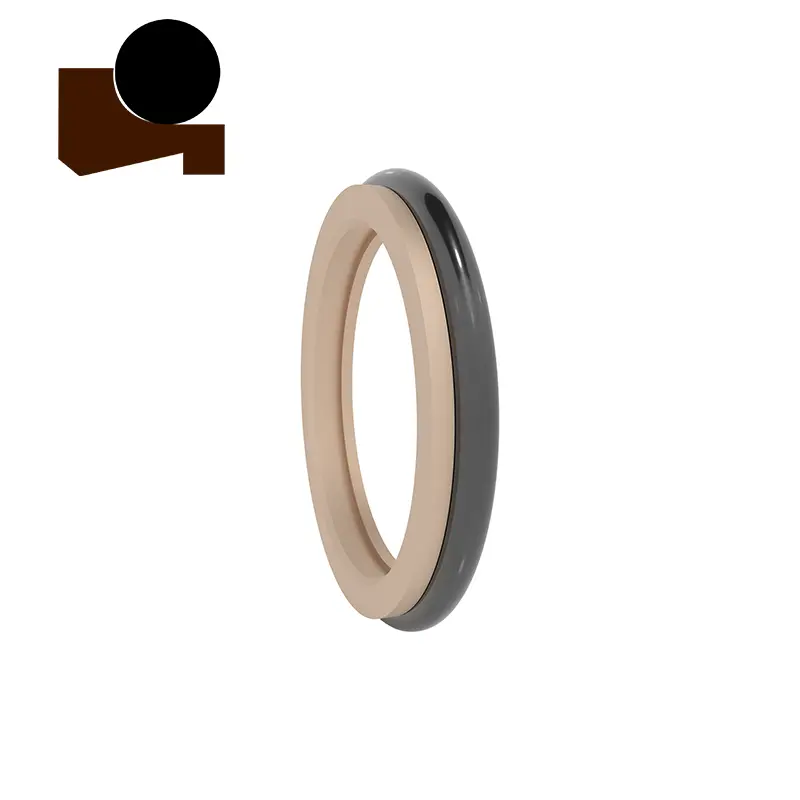

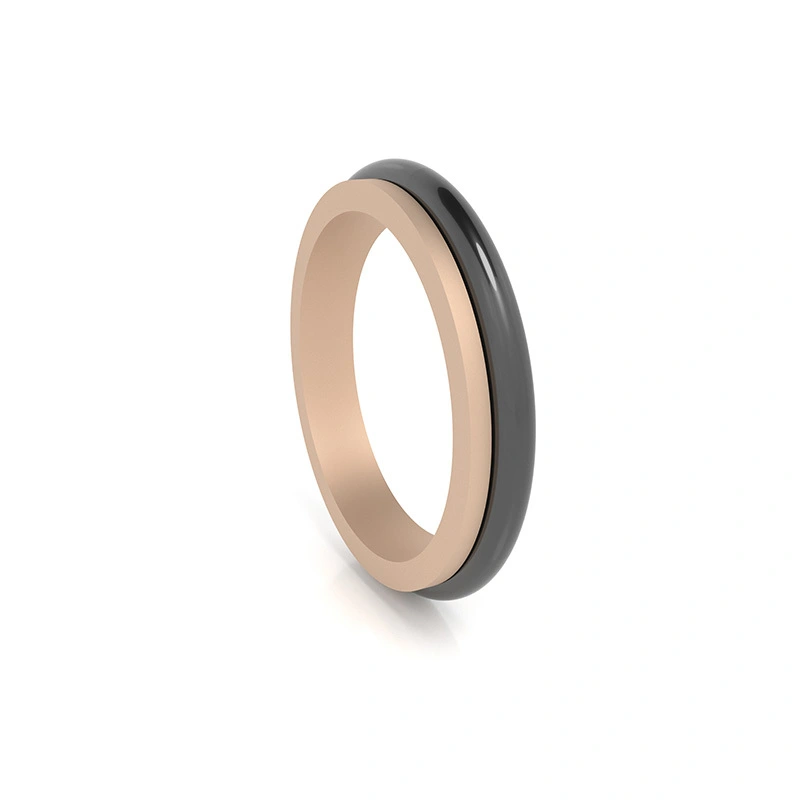

„RCF03“ yra vienpusis dulkių žiedas, sudarytas iš vienkartinių dulkių grandiklio žiedo, užpildyto PTFE medžiaga ir O formos guminiu žiedu. Jo funkcija yra nuvalyti dulkes ir užkirsti kelią sistemai užteršti. Jis tinka abipusiai judėti, sūpynės ar spiralinio judesio sąlygos.

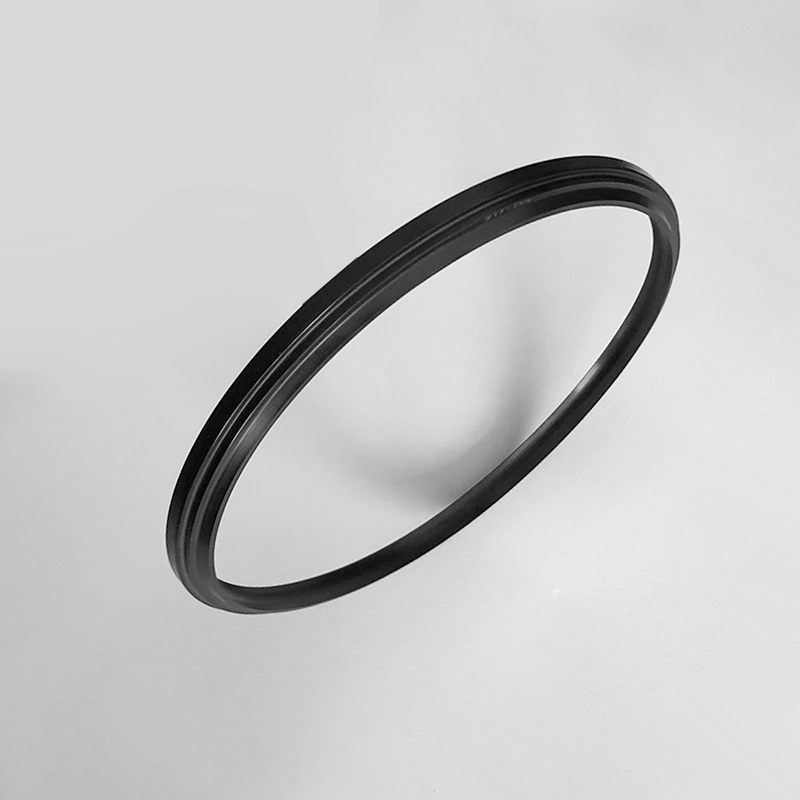

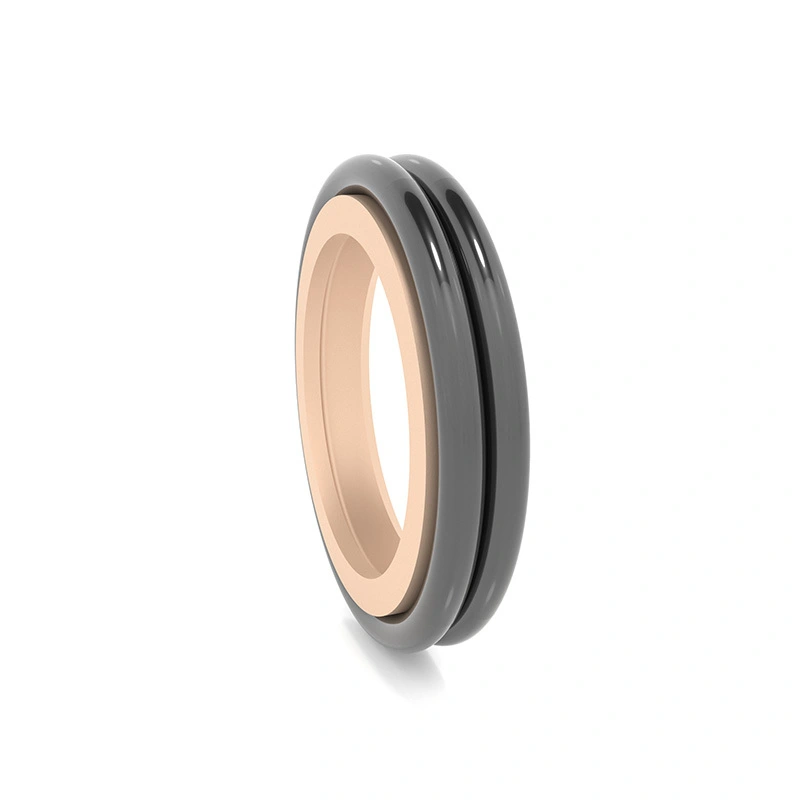

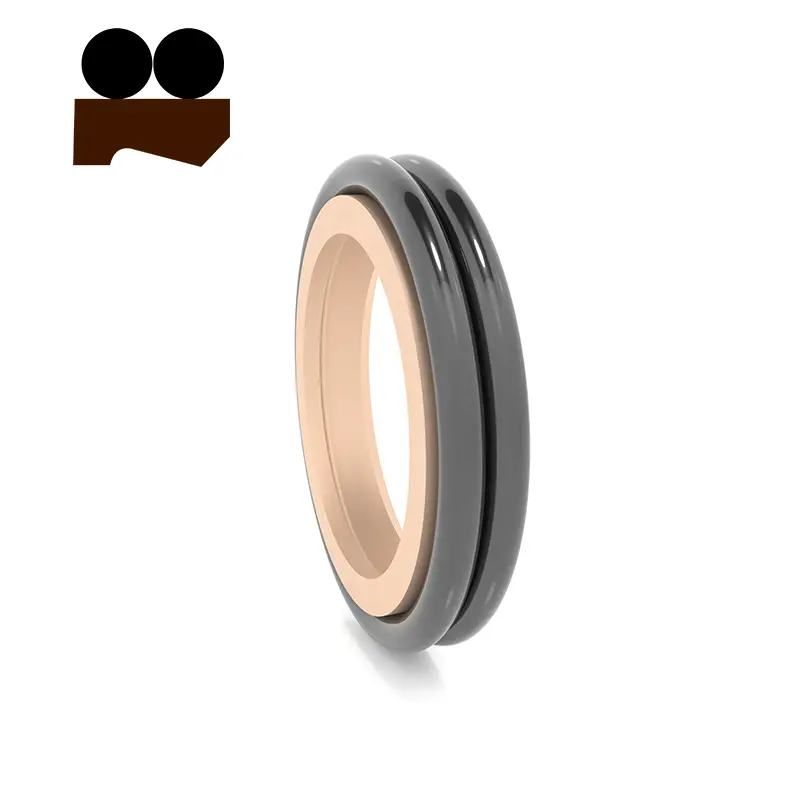

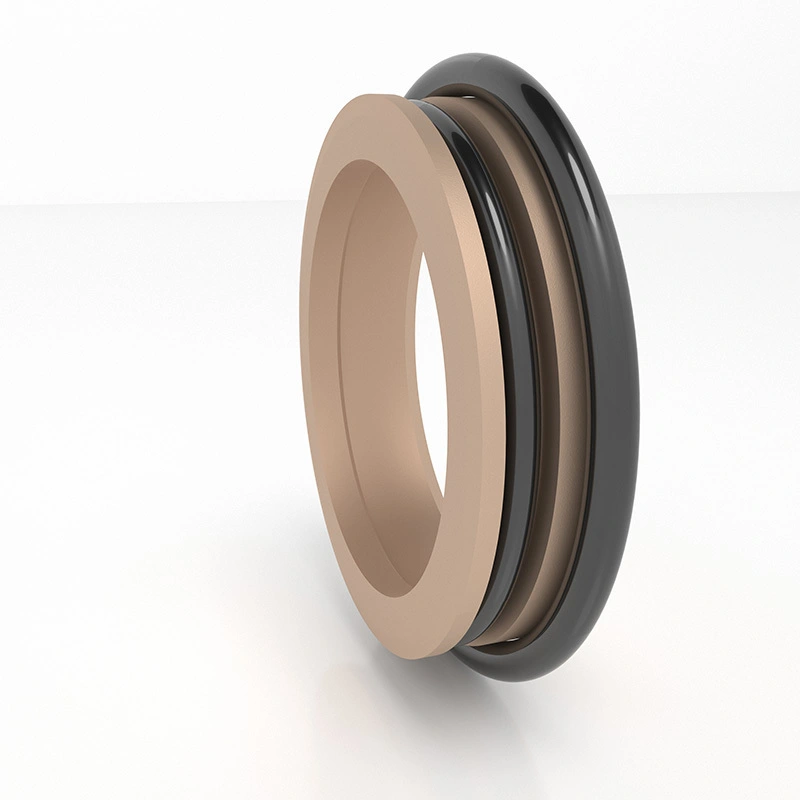

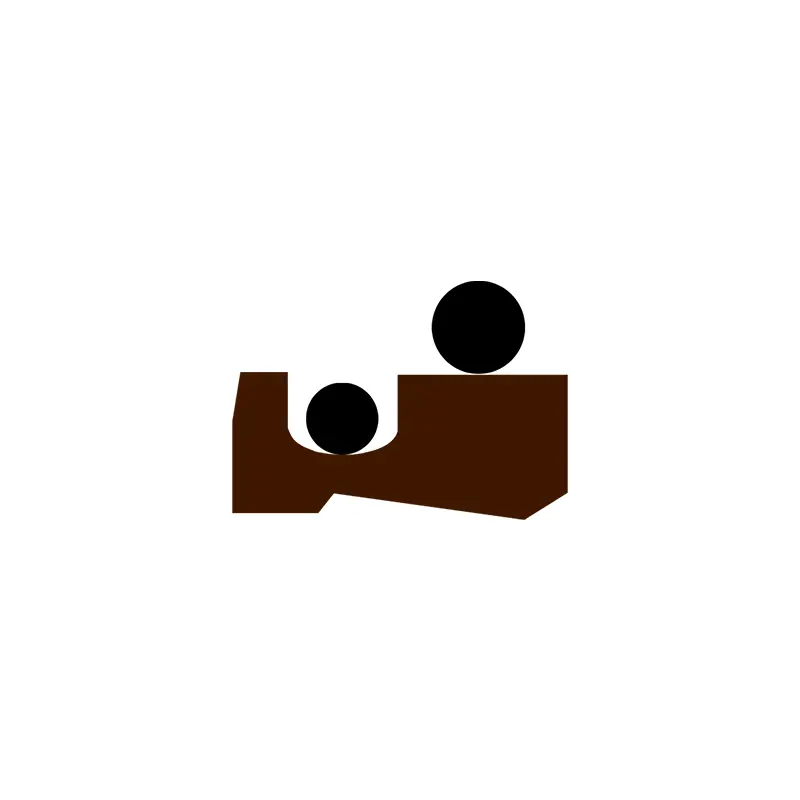

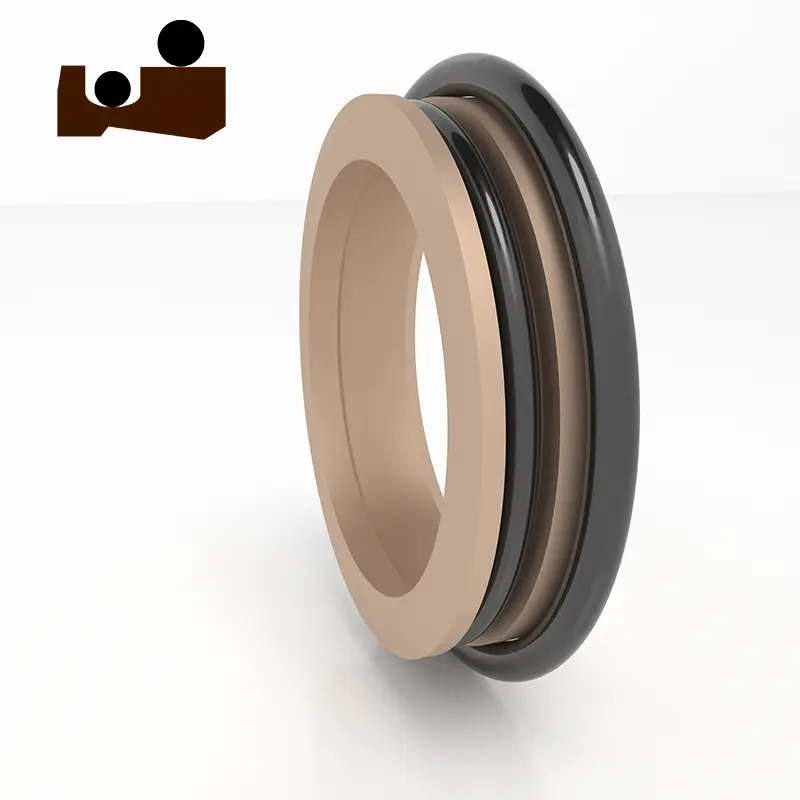

„RCF04“ ir „RCF05“ yra dvigubos LIP dulkių žiedai, sudaryti iš specialios formos žiedo su sandarinimo lūpomis ir dulkėms atsparioms lūpoms bei dviem O žiedams kaip išankstiniams įkrovimo elementams, kurie naudojami siekiant pagerinti bendrą sandarinimą. Jis pasižymi ilgo gyvenimo, mažos trinties, klampumo ir didelio patikimumo savybėmis. RCF04 daugiausia naudojamas žemės ūkio mašinose, hidrauliniuose presuose, injekcijų formavimo mašinose, hidraulinės valdymo sistemose, šakiniais krautuvais, valcavimo mašinomis, kranais ir pakrovimo bei iškrovimo mašinomis. RCF05 daugiausia naudojamas hidrauliniuose presuose, įpurškimo liejimo mašinose, valcavimo mašinose, metalurgijos mašinose ir kt. Tai ypač tinka dulkėms atspariems didelio skersmens stūmoklinių strypų sandarikliams.

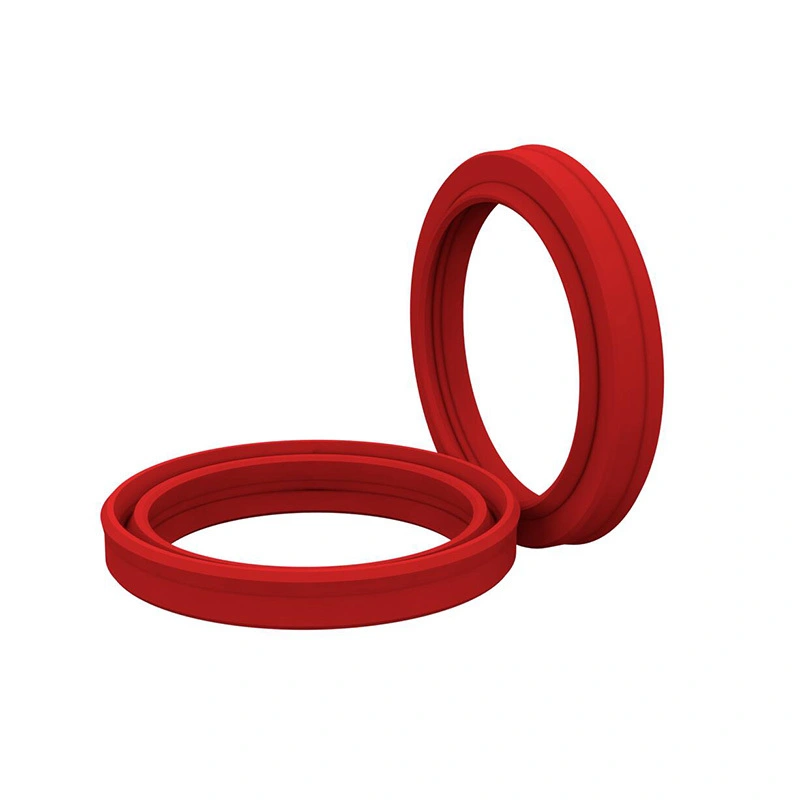

DHS dulkių žiedas yra dvigubos funkcijos dulkių žiedas, turintis ir gerą dulkių atsparų efektą, ir tam tikrą sandarinimo alyvos plėvelės funkciją. Medžiagos yra aukštos kokybės poliuretano, nitrilo gumos ir fluorubber.

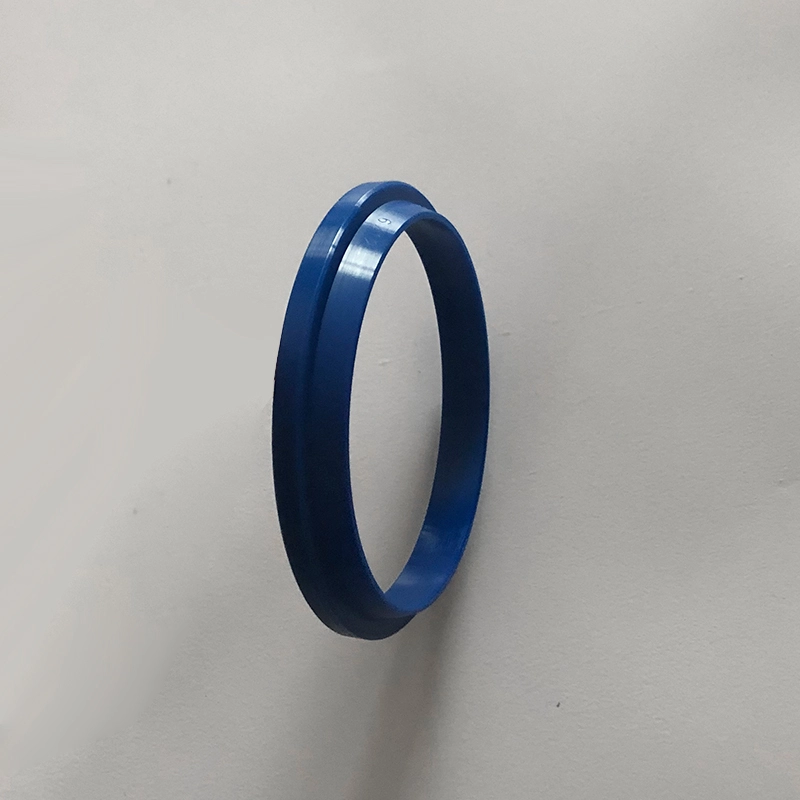

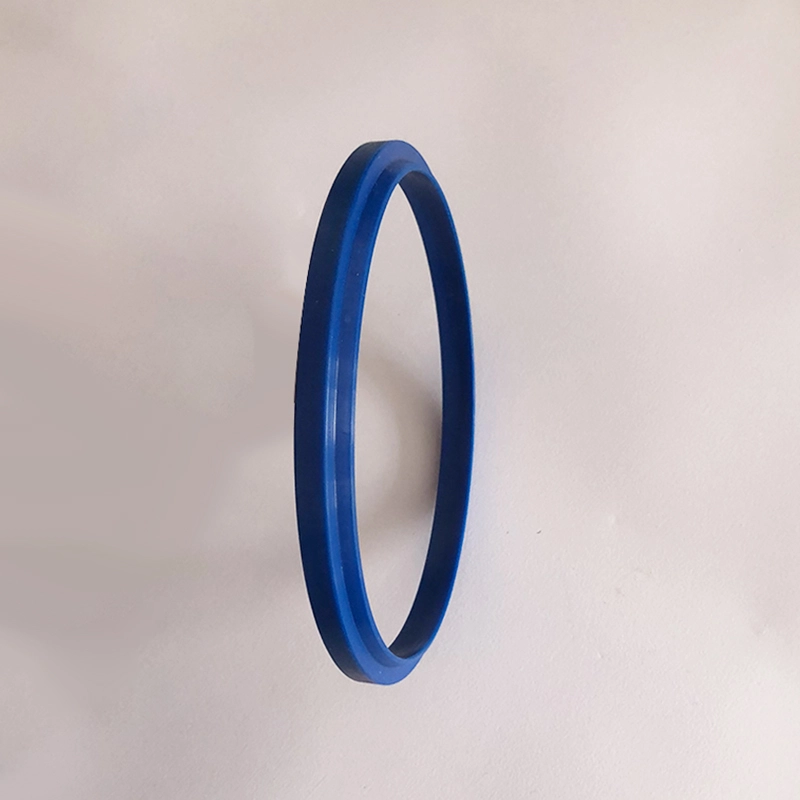

J formos ir JA formos naudojami hidraulinio cilindro stūmoklinių strypų ar vožtuvo stiebams stūmokliavimui. Medžiagos yra poliuretanas (TPU/CPU) ir guma. Grioviai ir produkto matmenys bei nuokrypiai atitinka JB/T6657-93 ir JB/T6656-93.

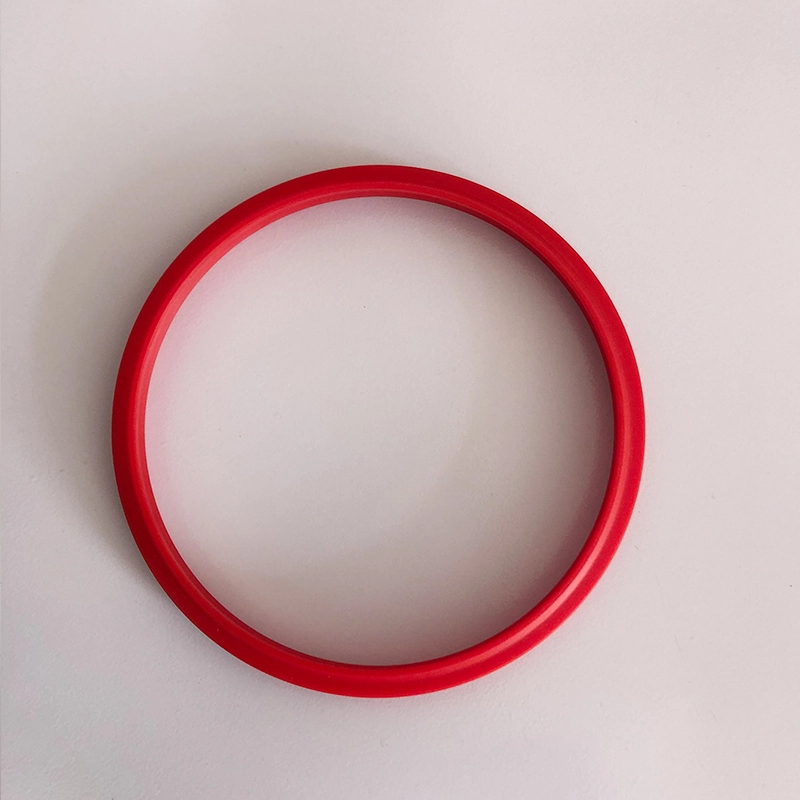

Dulkių žiedas GSM yra naudojamas siekiant užkirsti kelią išoriniams teršalams maišyti į hidraulinę sistemą ir sandarinimo sistemą ir gali grąžinti hidraulinę alyvą į tepimo sistemą, nenuilant į išorę, o tai daro pagalbinį sandarinimą. Medžiagos yra nitrilo guma, fluorubber ir poliuretanas.

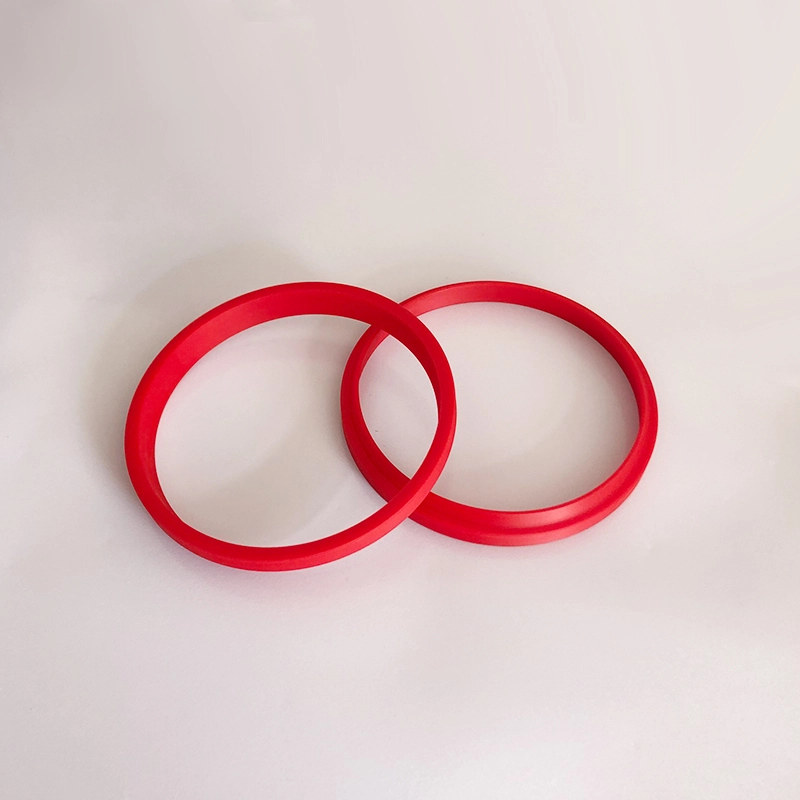

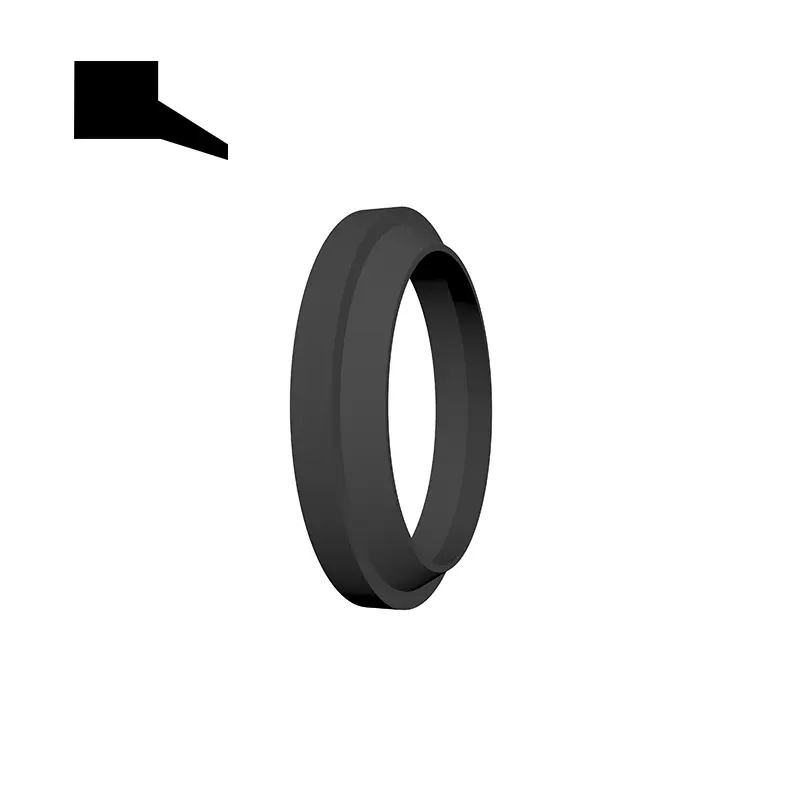

GP1 ir GP6 dulkių žiedai naudojami siekiant užkirsti kelią teršalams maišyti į hidraulinę sistemą ir sandarinimo sistemą. Medžiaga yra nitrilo gumos NBR, o fluororubber FKM pasirinktas aukštoje temperatūroje. GP6 daugiausia naudojamas dulkėms atspariam didelio skersmens stūmoklinių strypų sandarinimui.

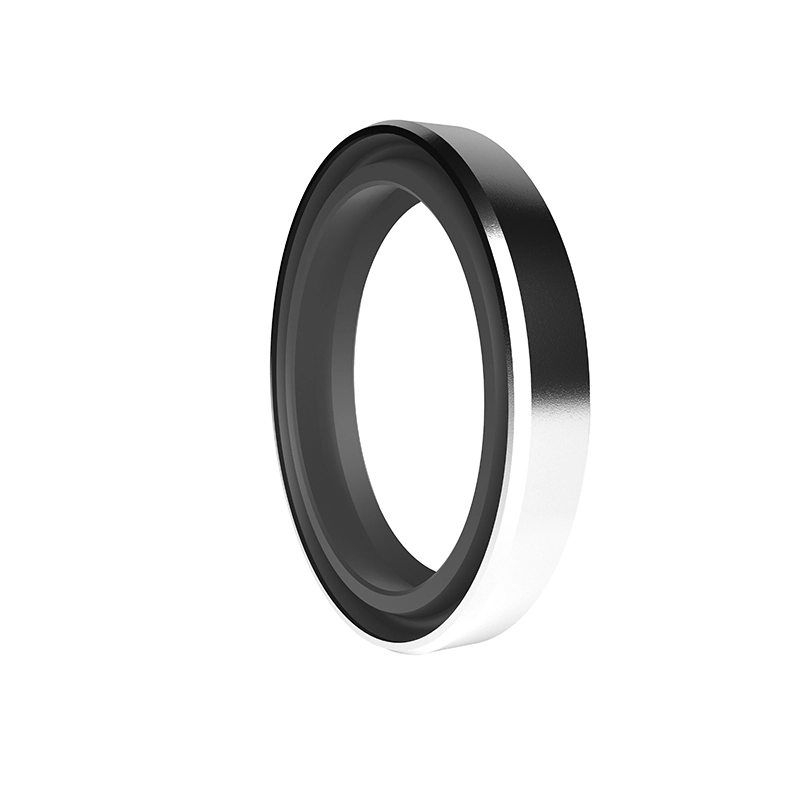

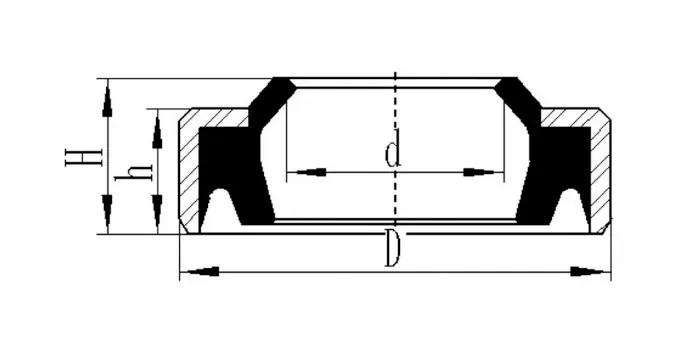

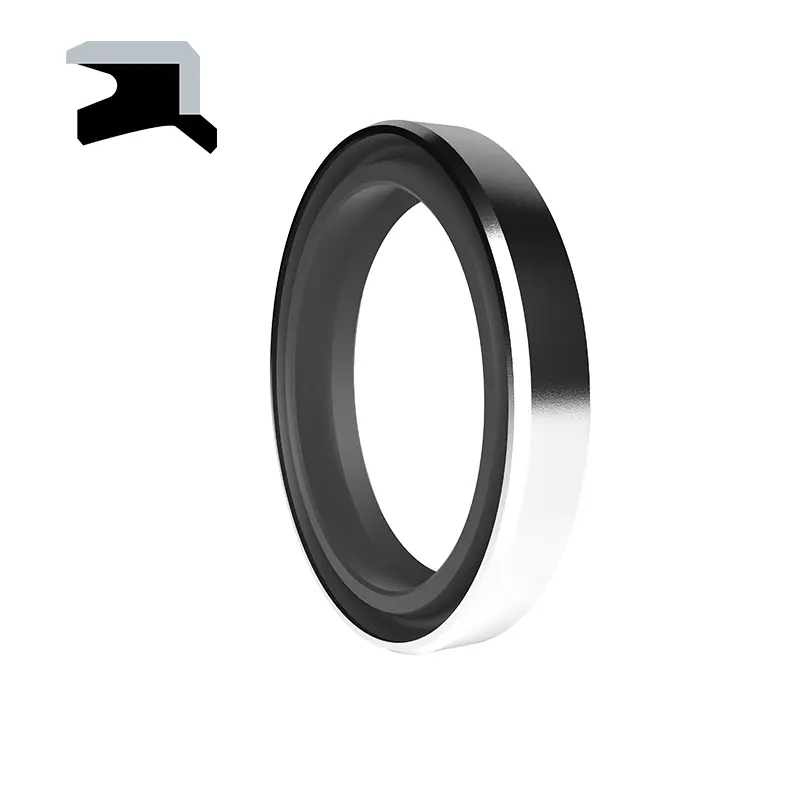

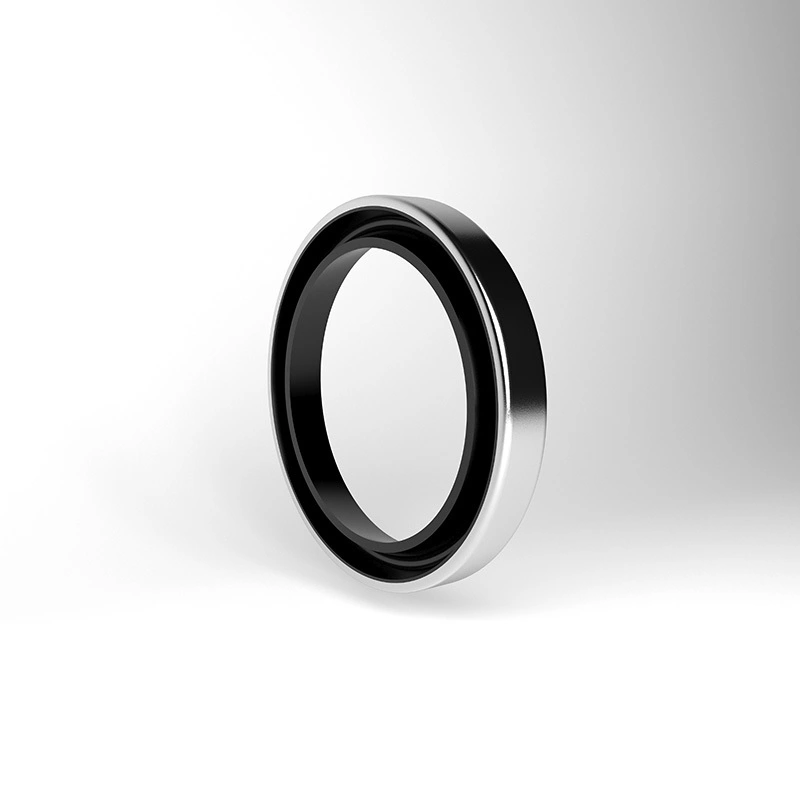

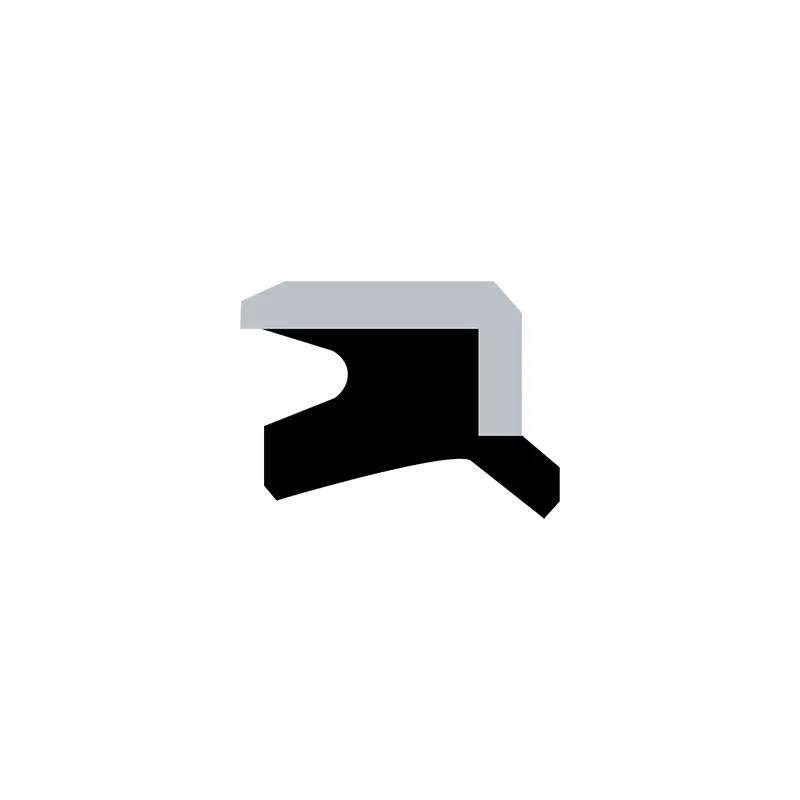

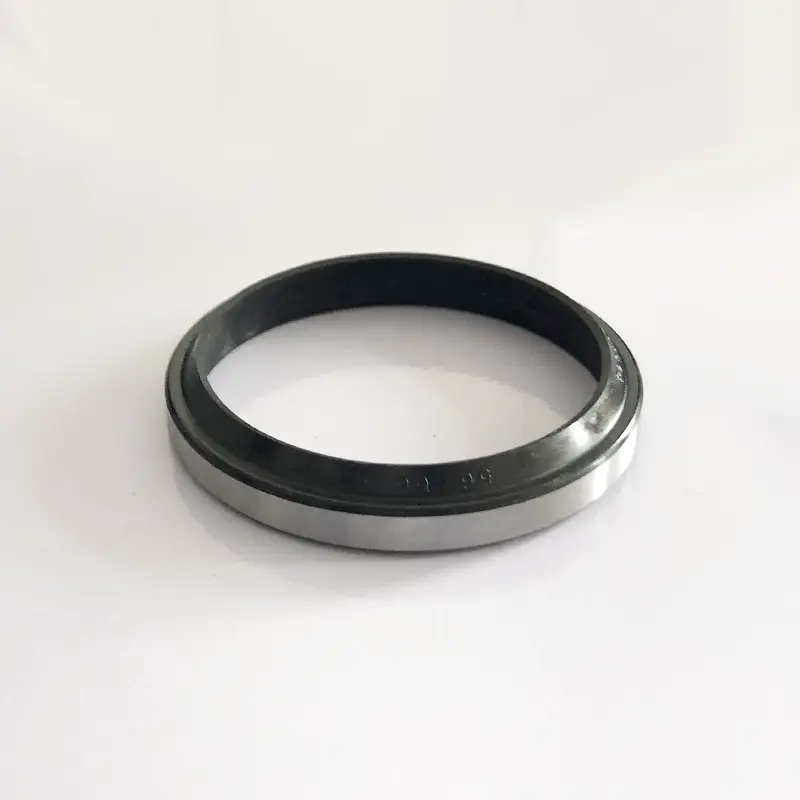

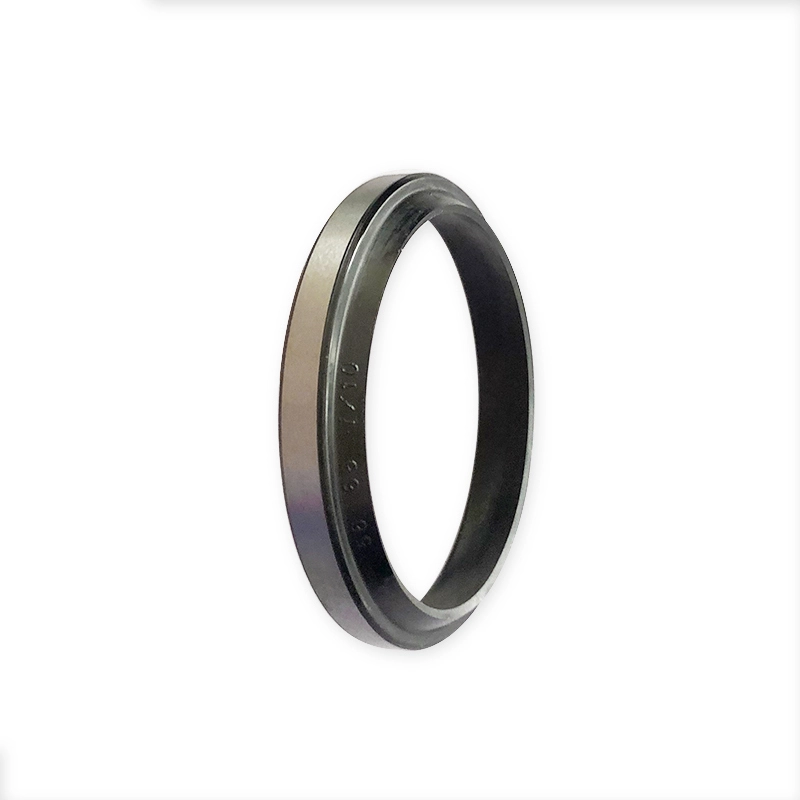

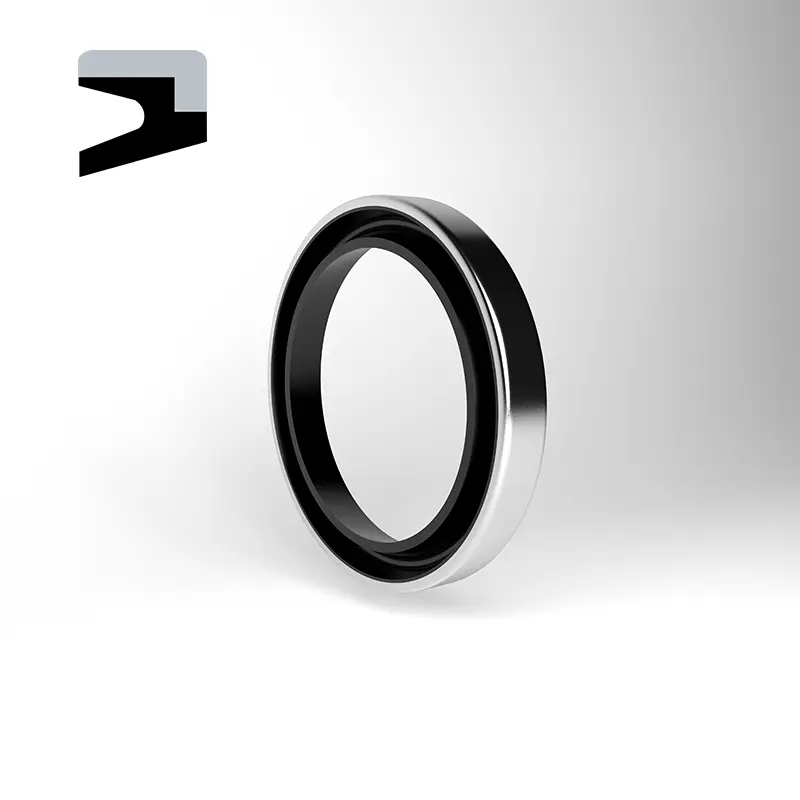

AF tipo dulkių žiedas naudojamas siekiant išvengti dulkių, nešvarumų, smėlio ir metalinių drožlių patekti į hidraulinį cilindrą. Sumažinkite įbrėžimų, kuriuos sukelia išoriniai teršalai, įterpti į slankiojančius elementus, riziką. Puikų dulkėms atsparų efektą galima pasiekti naudojant specialų dulkių atsparių žiedinių lūpų dizainą. Žiedas pasižymi stipraus atsparumo susidėvėjimui, maža nuolatine deformacija ir atsparumu išoriniam mechaniniam poveikiui. Dulkių atsparaus žiedo galima tvirtai sumontuoti tinkamoje ašinio atviro griovelio vietoje, naudojant trikdžius tarp išorinio sandarinimo griovelio ir metalo išorinio skersmens. Tinkamumas yra lygus, todėl lūpos labai apsaugo nuo žalos, kurią sukelia išorinės priežastys. Inžinerijos požiūriu, AF tipo dulkių atsparaus žiedas yra tinkamas cilindro galvutės sandarinimo įtaisas.
Produkto funkcijos ir programos:
Užsakymo pavyzdys:
Užsakymo modelis RCF01-80-PTFE3-R01
RCF01 modelio 80 veleno skersmuo PTFE3-generalinis modifikuotas PTFE R01 suderinamas gumos medžiagos kodas
Nitrilo guma (NBR)-R01 Fluororubber (FKM) -R02
Užsakymo modelis RCF02-80-PTFE3-R01
RCF02 modelio 80 veleno skersmens PTFE3-Universal Modified PTFE R01 suderinamas gumos medžiagos kodas
Nitrilo guma (NBR)-R01 Fluororubber (FKM) -R02
Užsakymo modelis RCF03-80-PTFE3-R01
RCF03 modelio 80 veleno skersmens PTFE3-Universal Modified PTFE R01 suderinamas gumos medžiagos kodas
Nitrilo guma (NBR)-R01 Fluororubber (FKM) -R02
Užsakymo modelis RCF04-80-PTFE3-R01
RCF04 modelio 80 veleno skersmens PTFE3-Universal Modified PTFE R01 suderinamas gumos medžiagos kodas
Nitrilo guma (NBR) -R01 Fluororubber (FKM) -R02
Užsakymo modelis RCF05-80-PTFE3-R01
RCF05 modelio 80 veleno skersmuo PTFE3 Generalinis modifikuotas PTFE RO1 suderinamas gumos medžiagos kodas
Nitrilo guma (NBR) -R01 Fluororubber (FKM) -R02
Užsakymo modelis: DHS-130*143*8/9.5-R01 D*D1*g/H
J tipo dulkių sandariklis
JA tipo dulkių sandariklis
GSM
Dulkių sandariklis GSM yra pažymėtas užsakymo numeriu, pavyzdys: GSM4048 40 veleno skersmuo D 48-Groove Apatinis skersmuo D
GP1
Ženklinimo pavyzdys: GP1-70*82*4/8 Model-D*D*L/H
GP6
Žymėjimo metodas: GP6-70*80.6*5.3/7 Model-D*D*L/H
Iš
DKB

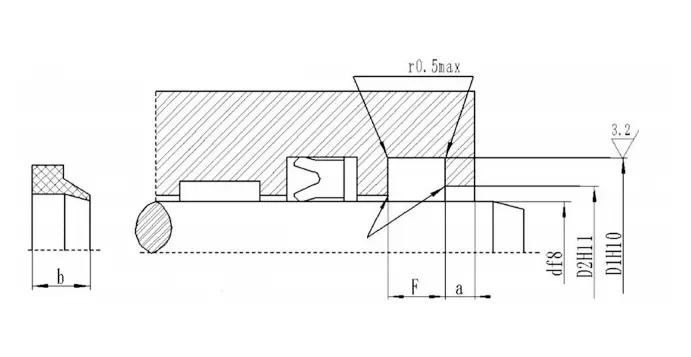

Specifikacijos

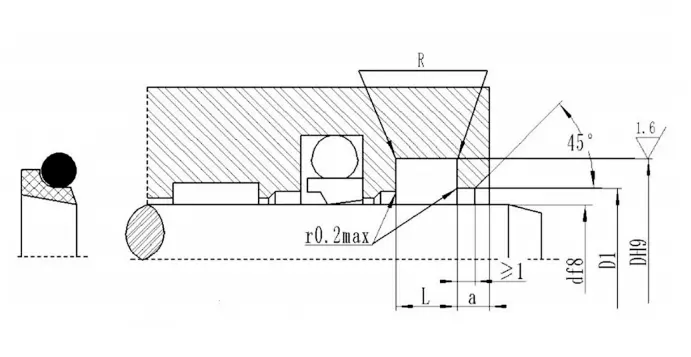

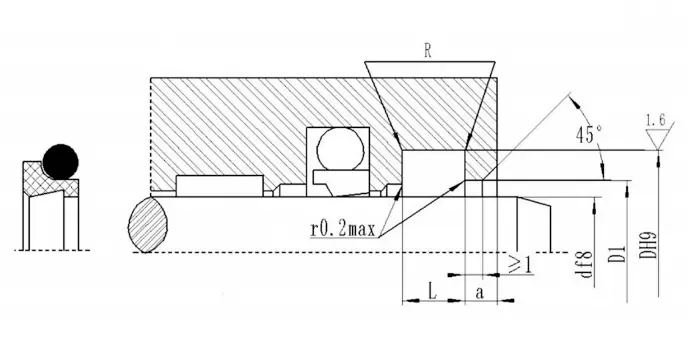

RCF01Veleno skersmens diapazonas D F8 |
Griovelio skersmuo D H9 |
Griovo plotis L+0.2 |
Atviros skylės skersmuo D1H11 | Atviros skylės plotis a ≥ |
Suapvalinti kampai R≤ |
O žiedo vielos skersmuo dO |
19 ~ 39 | D+7,6 | 4.2 | D+1,5 | 3 | 0.8 | 2.65 |
40 ~ 69 | D+8,8 | 6.3 | D+1,5 | 3 | 0.8 | 2.65 |
70 ~ 139 | D+12,2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
140 ~ 399 | D+16,0 | 9.5 | D+2,5 | 5 | 1.5 | 5.30 |
400 ~ 649 | D+24,0 | 14.0 | D+2,5 | 8 | 1.5 | 7.00 |
650 ~ 1500 | D+27,3 | 16.0 | D+2,5 | 10 | 2.0 | 8.60 |
Veleno skersmens diapazonas D F8 |
Griovelio skersmuo D H9 |
Griovo plotis L+0.2 |
Atviros skylės skersmuo D1H11 | Atviros skylės plotis a ≥ |
Suapvalinti kampai R≤ |
O žiedo vielos skersmuo dO |
4 ~ 11 | D+4,8 | 3.7 | D+1,5 | 2 | 0.4 | 1.80 |
12 ~ 64 | D+6,8 | 5.0 | D+1,5 | 2 | 0.7 | 2.65 |
65 ~ 250 | D+8,8 | 6.0 | D+1,5 | 3 | 1.0 | 3.55 |
251 ~ 420 | D+12,2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
421 ~ 650 | D+16,0 | 11.0 | D+2.0 | 4 | 1.5 | 7.00 |
651 ~ 1500 | D+20,0 | 14.0 | D+2,5 | 5 | 2.0 | 8.60 |

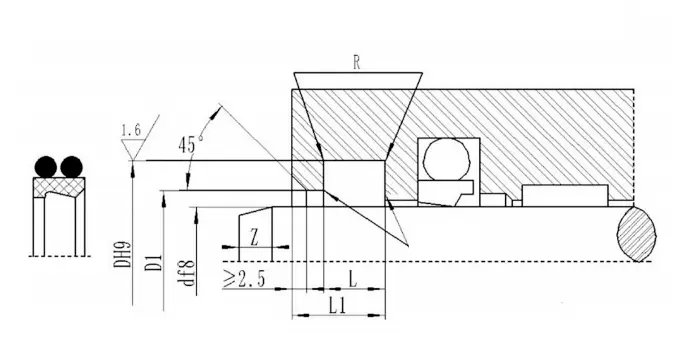

Veleno skersmens diapazonas D F8 |
Griovelio skersmuo DH9 |
Žingsnio skersmuo D1 H11 |
Griovo plotis L+0.2 |
Bendras plotis L1 |
Suapvalinti kampai Rmax |
„Chamfer“ ilgis Zmin |
20 ~ 39,9 | D+7,6 | D+1 | 4.2 | 8.2 | 0.4 | 3 |
40 ~ 69,9 | D+8,8 | D+1,5 | 6.3 | 10.3 | 1.2 | 4 |
70 ~ 139,9 | D+12,2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
140 ~ 399,9 | D+16,0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
400 ~ 649,9 | D+24,0 | D+2,5 | 15.5 | 19.5 | 2 | 10 |
650 ~ 1000 | D+27,3 | D+2,5 | 18.0 | 23.0 | 2 | 12 |
Veleno skersmens diapazonas D F8 |
Griovelio skersmuo DH9 |
Žingsnio skersmuo D1 H11 |
Griovo plotis L+0.2 |
Šoninis plotis L1 |
Suapvalinti kampai Rmax |
„Chamfer“ ilgis Zmin |
100 ~ 229 | D+22,2 | D+10,7 | 6.3 | 4.2 | 1.2 | 6 |
230 ~ 299 | D+24,2 | D+10,7 | 6.3 | 4.2 | 1.2 | 8 |
300 ~ 629 | D+33,0 | D+15,1 | 8.1 | 6.3 | 1.2 | 10 |
630 ~ 1000 | D+36,5 | D+15,1 | 9.5 | 6.3 | 2 | 12 |

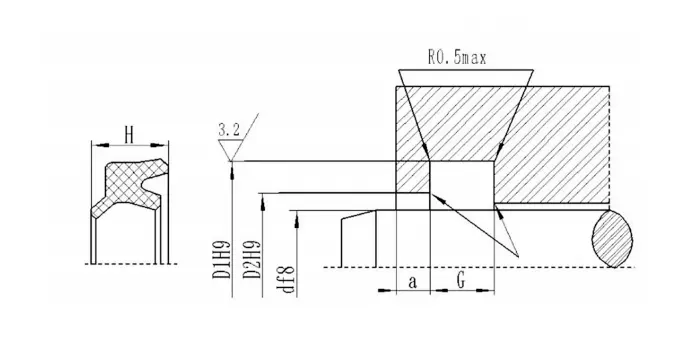

Produkto numeris | d | D1 | H | G+0.3 | D2 | a |
DHS 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
DHS 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
DHS 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
DHS 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
DHS 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
DHS 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
DHS 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
DHS 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
DHS 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
DHS 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
DHS 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
DHS 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
DHS 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
DHS 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
