Hidrauliniai antspaudai stūmokliams ir stūmokliniams strypams

Hidrauliniai stūmoklių ir stūmoklinių strypų antspaudai yra viena iš hidraulinių sandariklių serijų, kurią jums gali suteikti Ruichen tarpikliai. Mūsų tyrimų ir plėtros galimybės buvo išbandytos pagal laiką ir praktinius pritaikymus. Produktų serijos suskirstyti modeliai yra turtingi ir įvairūs, suteikdami tikslingesnius sprendimus skirtingoms darbo sąlygoms ir scenarijams.

Siųsti užklausą

Prekės aprašymas

Hidrauliniai stūmoklių ir stūmoklinių strypų antspaudai yra vieningas hidraulinių sandariklių klasės pavadinimas, tačiau iš tikrųjų mes suskirstėme daugybę skirtingų modelių, o skirtingų modelių charakteristikos ir fokusavimas taip pat bus skirtingi. Kaip profesionalus gamintojas, mes labai džiaugiamės galėdami jus supažindinti. Žinoma, jei turite kitų pritaikytų poreikių, taip pat galite susisiekti su mumis, kad gautumėte gilesnį supratimą.

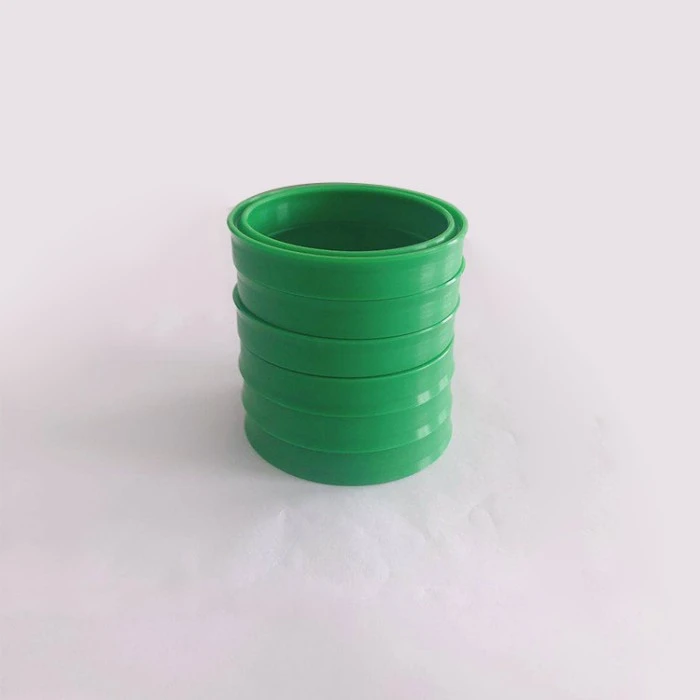

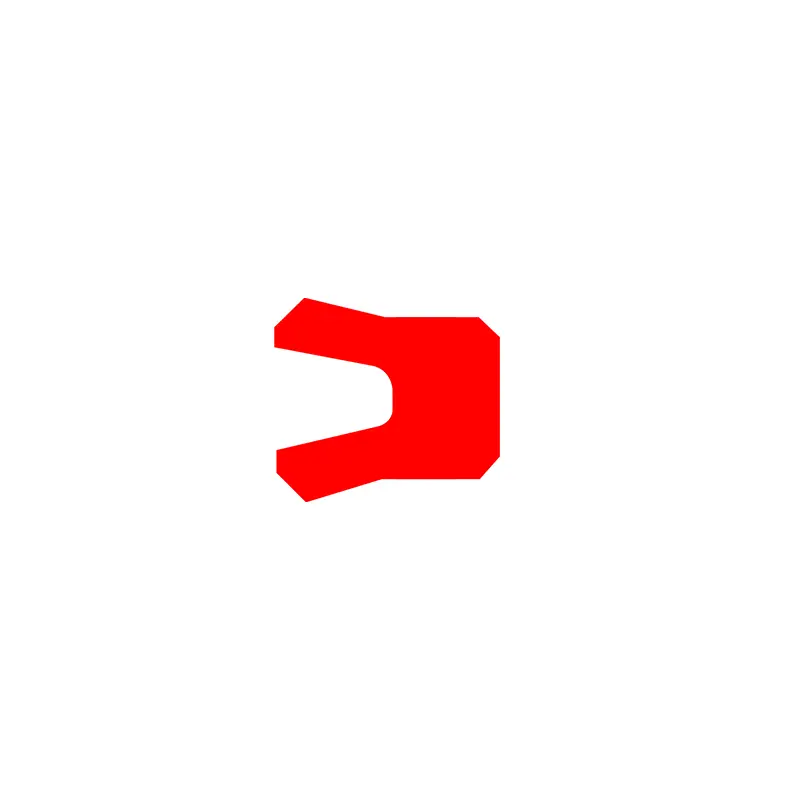

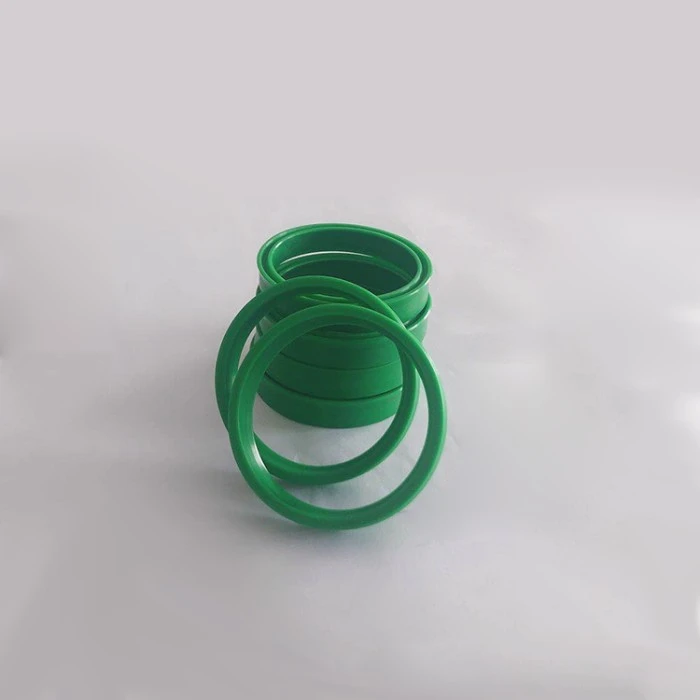

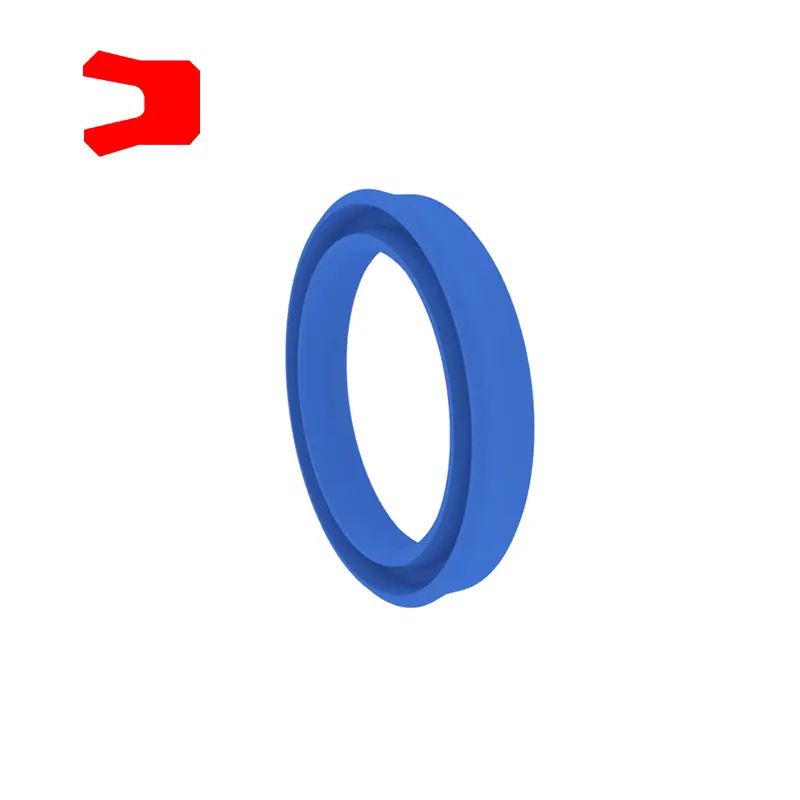

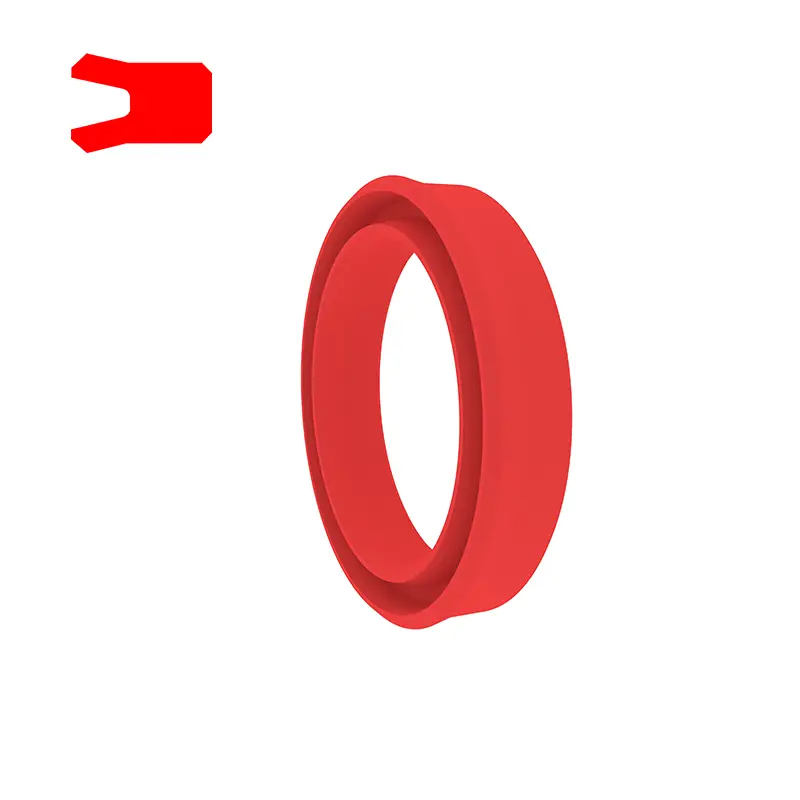

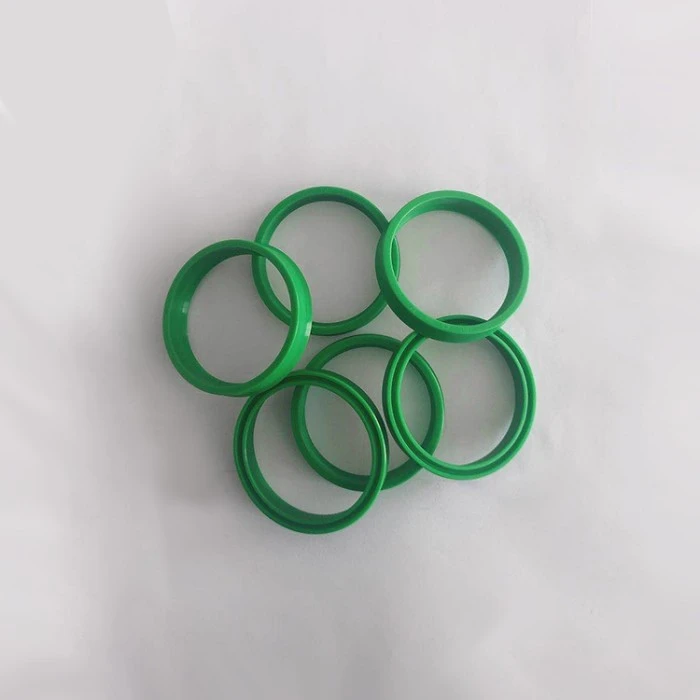

UNPE SEAL yra simetriškas antspaudas, specialiai naudojamas ant stūmoklių ar stūmoklių strypų, naudojamų vaikščiojančioje mašinoje, lengvoje pramoninėje mašinų, žemės ūkio mašinų, kranų, automobilių, miškininkystės mašinų, kasybos mašinų ir kt.

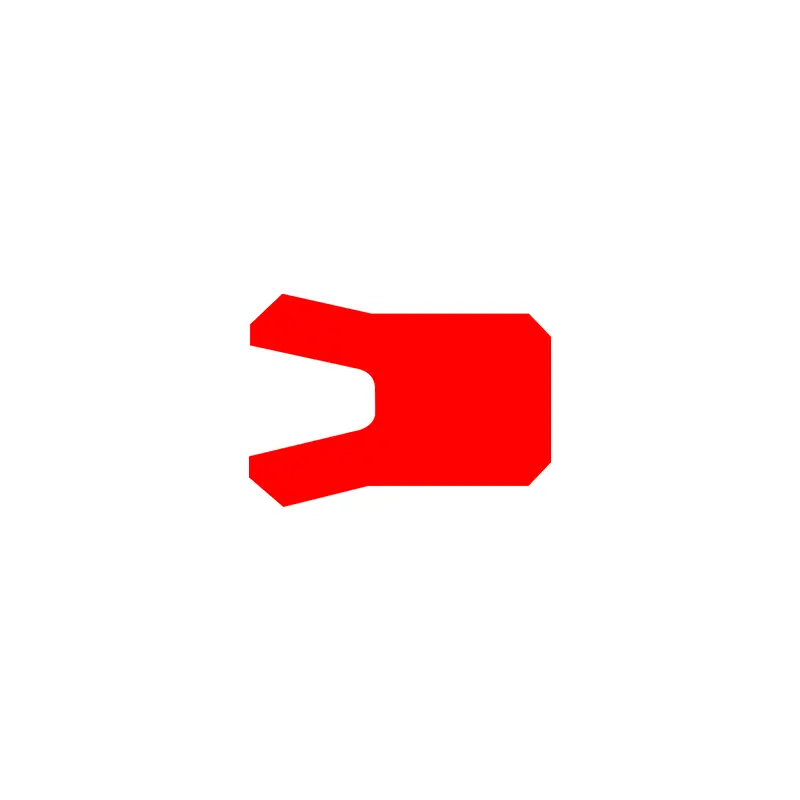

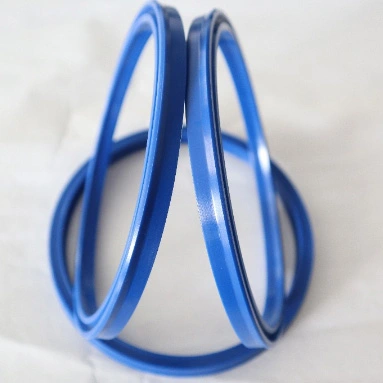

UHS tipo sandariklis yra simetriškas skylių ir velenų sandariklis, turintis mažesnį skerspjūvį, kurį galima sumontuoti integruoto griovelyje. Šaknyje, kai jis naudojamas 16 ~ 32MPa, reikia laikymo žiedo.

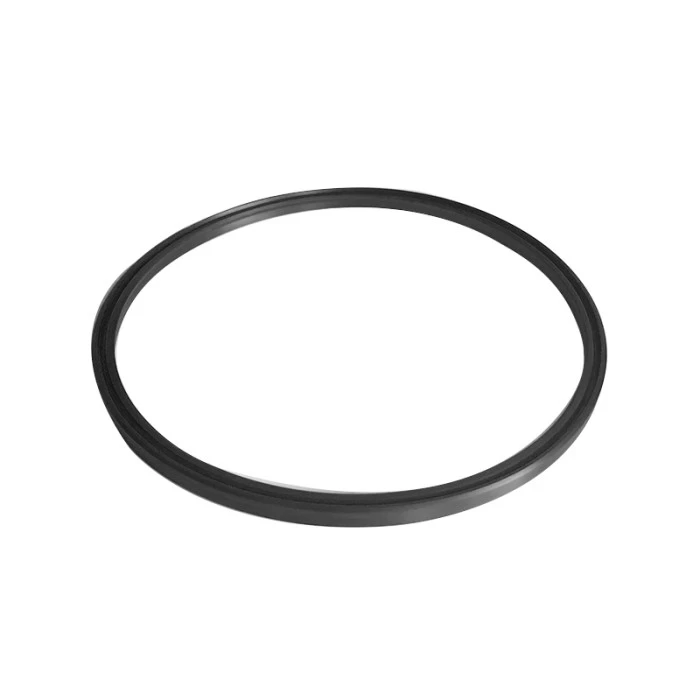

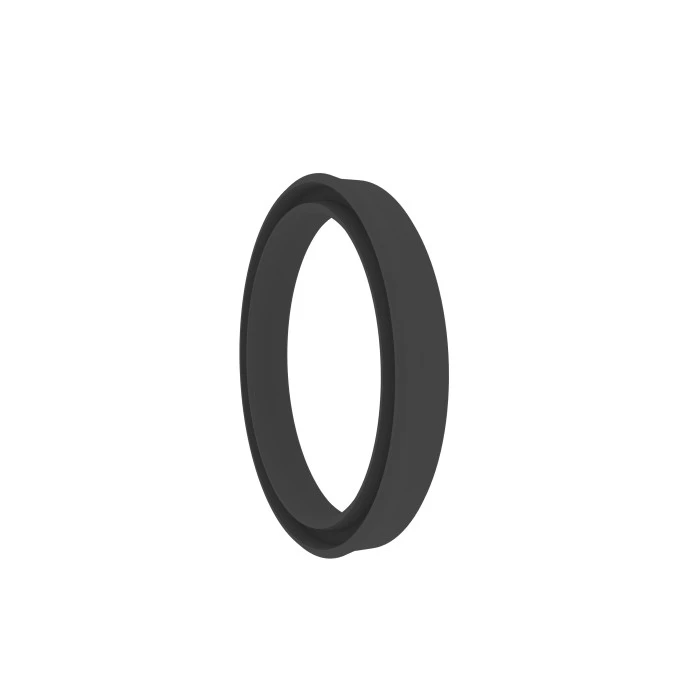

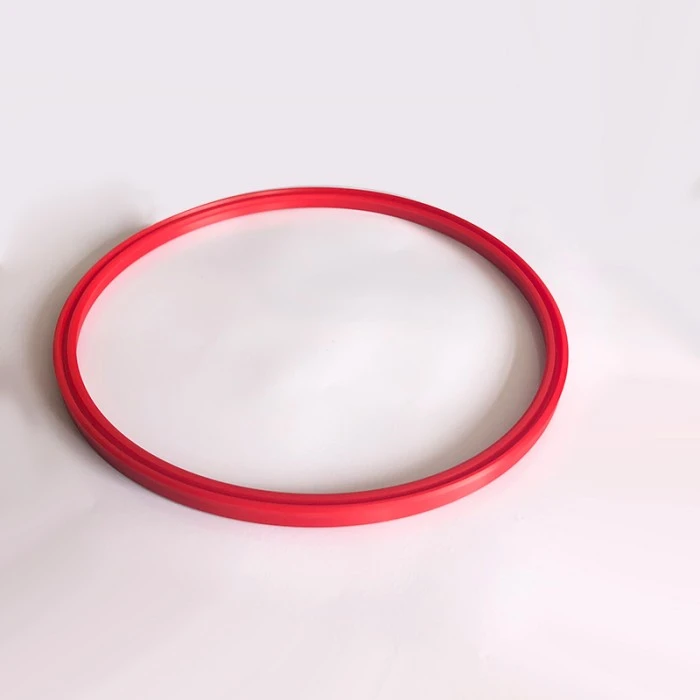

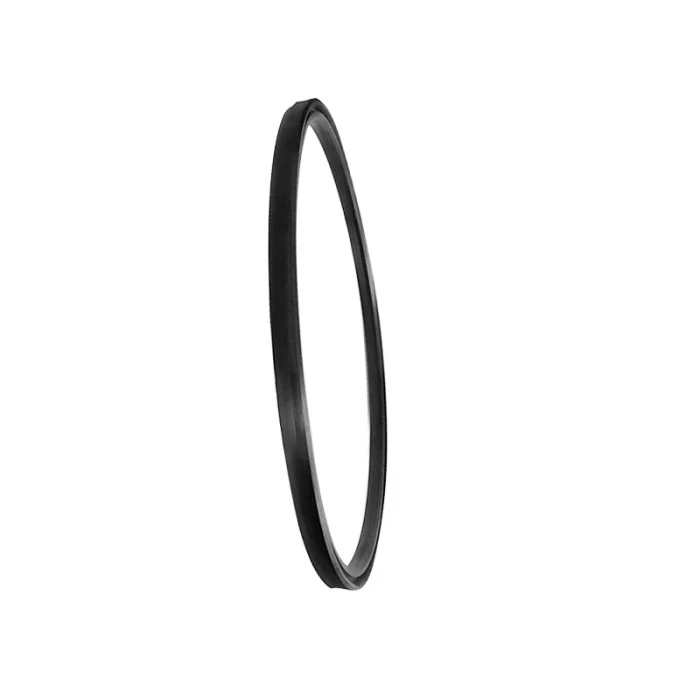

RCBKY tipo sandariklis yra simetriškas skylių ir velenų sandariklis, turintis gerą dinaminį ir statinį sandarinimo efektyvumą. Jis daugiausia naudojamas didelio skersmens sandarinimui, o medžiaga yra nitrilo guma (NBR).

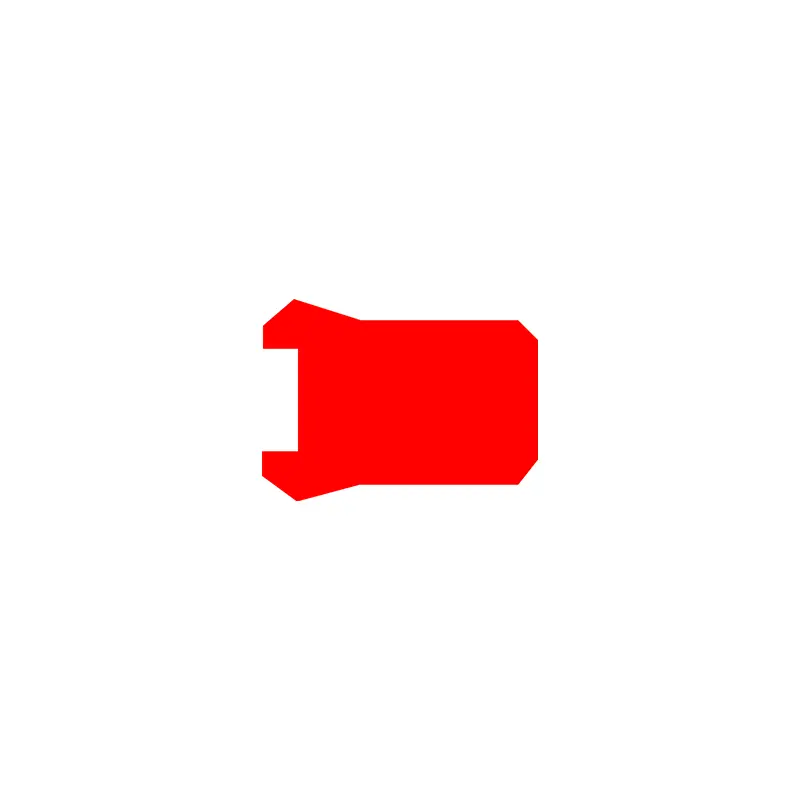

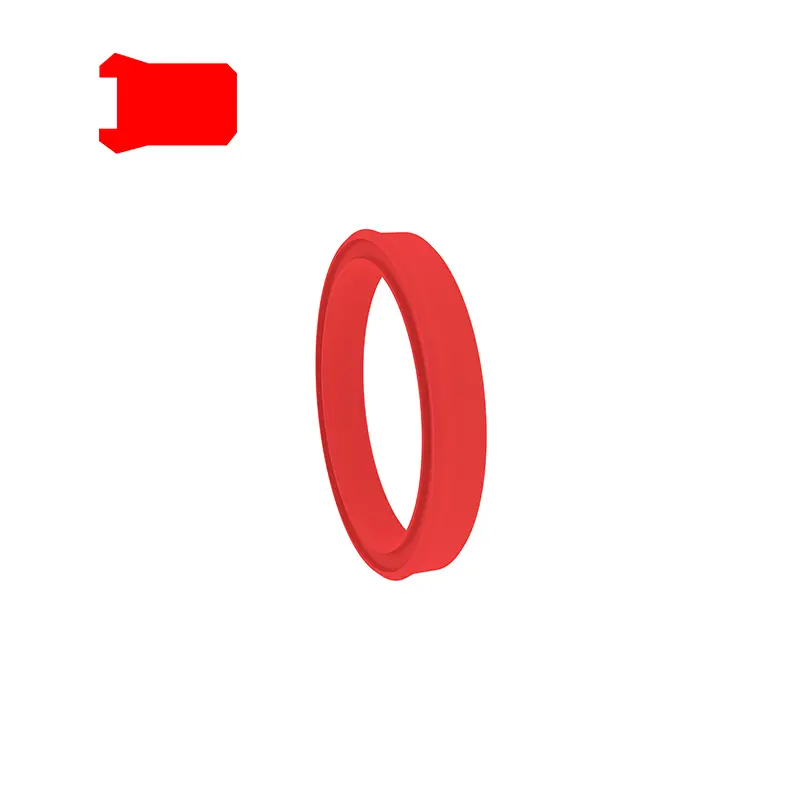

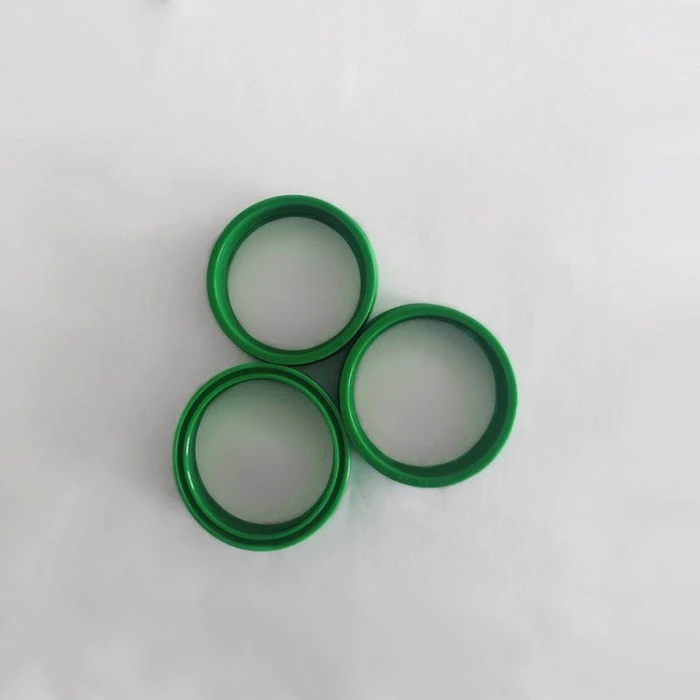

„Ba“ tipo sandariklis yra simetriškas tiek skylių, tiek velenų sandariklis, daugiausia naudojamas užklijuoti stūmokliams, stūmokliams, kalimo mašinoms ir hidraulinei įrangai vaikščiojimo įrangai. Savybės:

1. Nejautrus vibracijos apkrovoms ir slėgio smailėms

2. Geras gebėjimas anti-ekstroliuojant

3. Geresnis sandarinimas be apkrovos ir žemos temperatūros

Tinka atšiaurioms darbo sąlygoms

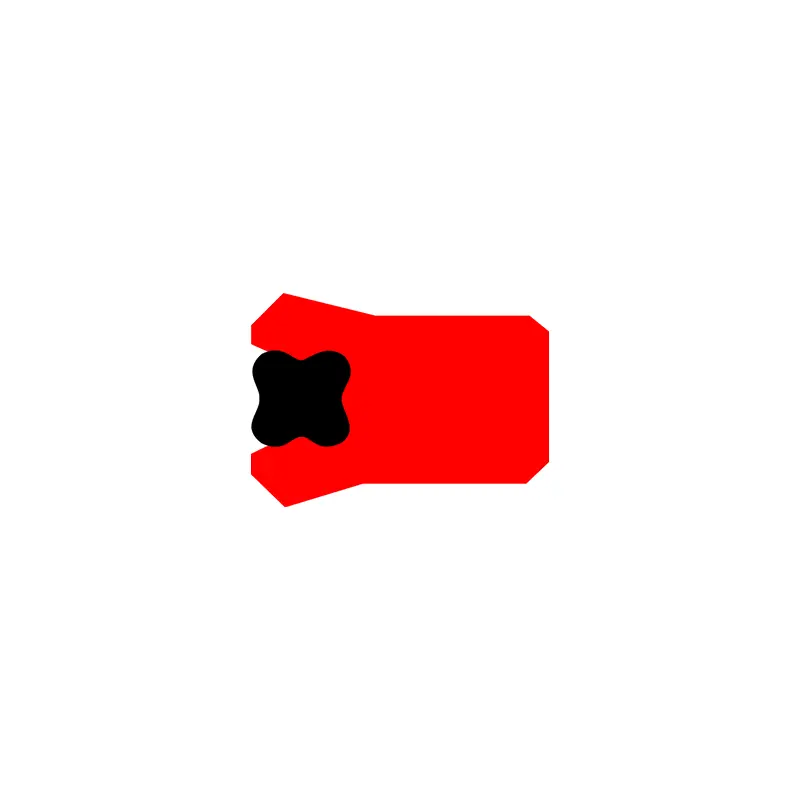

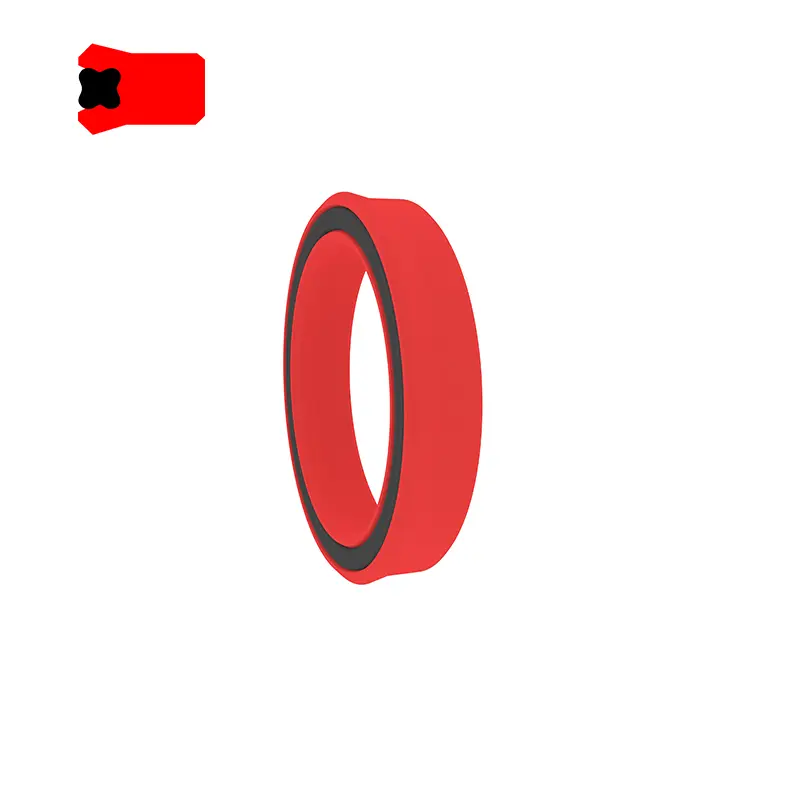

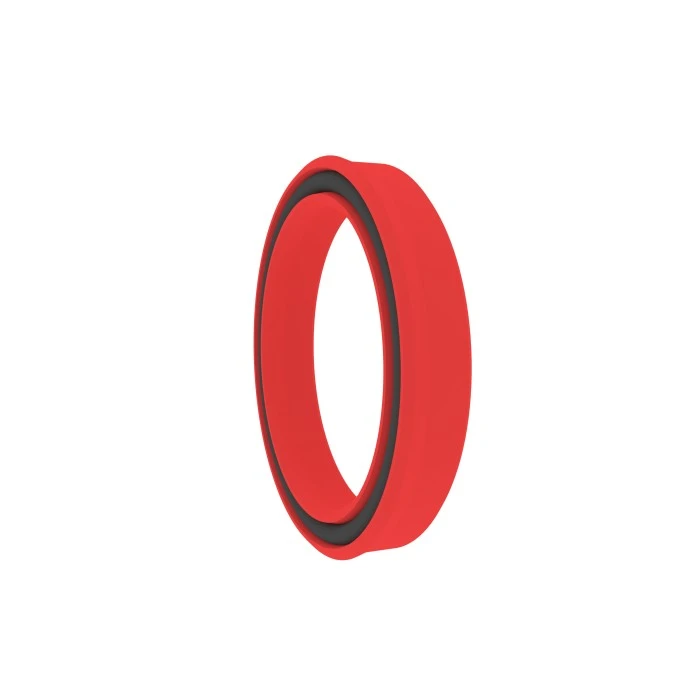

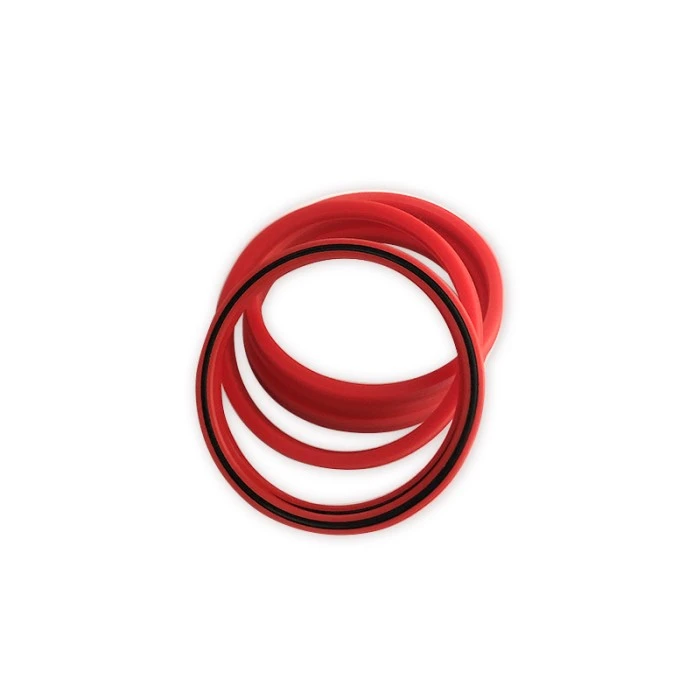

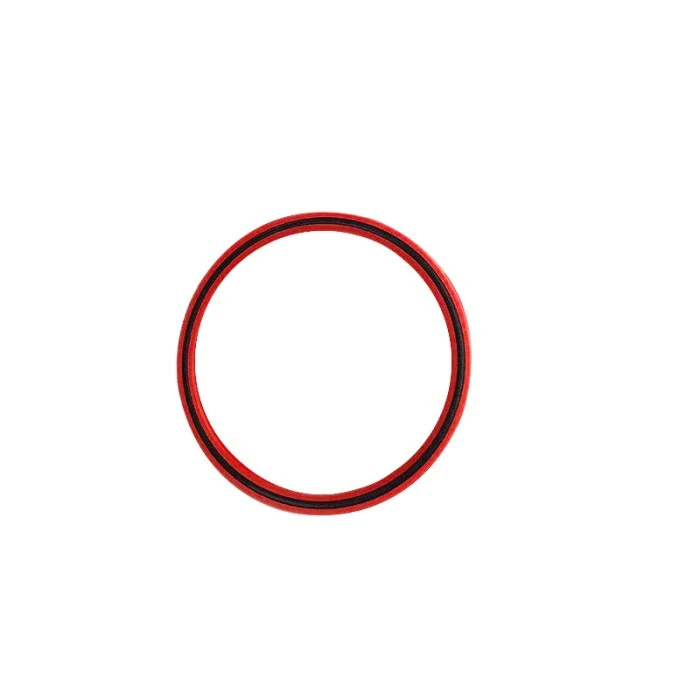

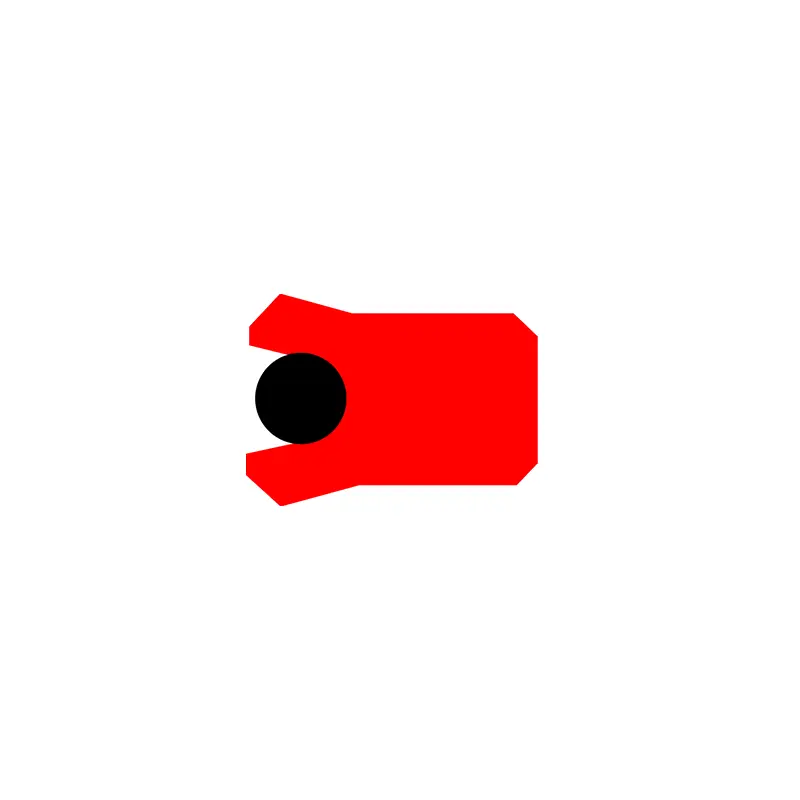

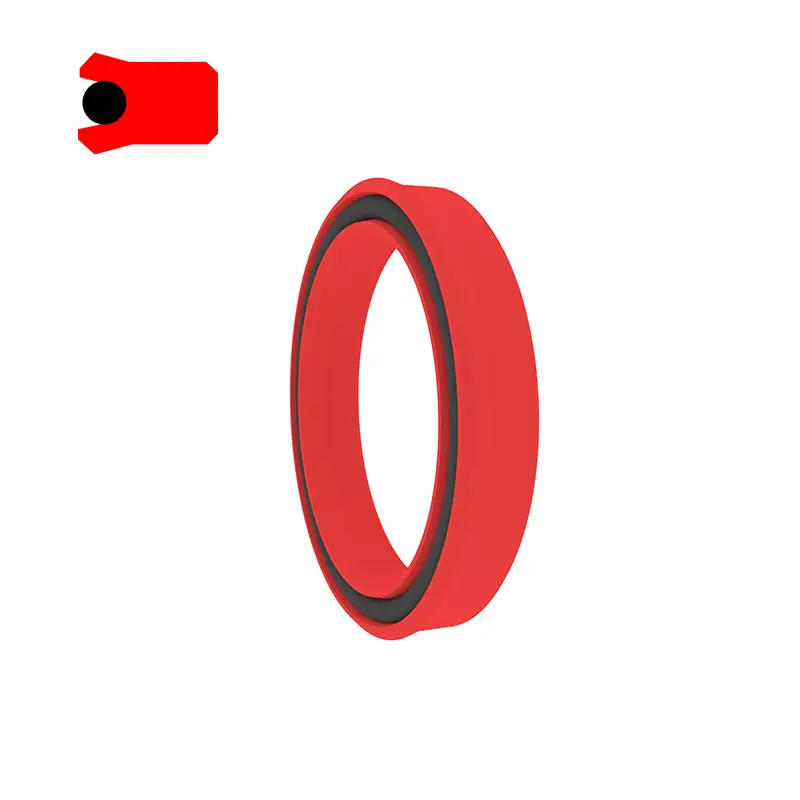

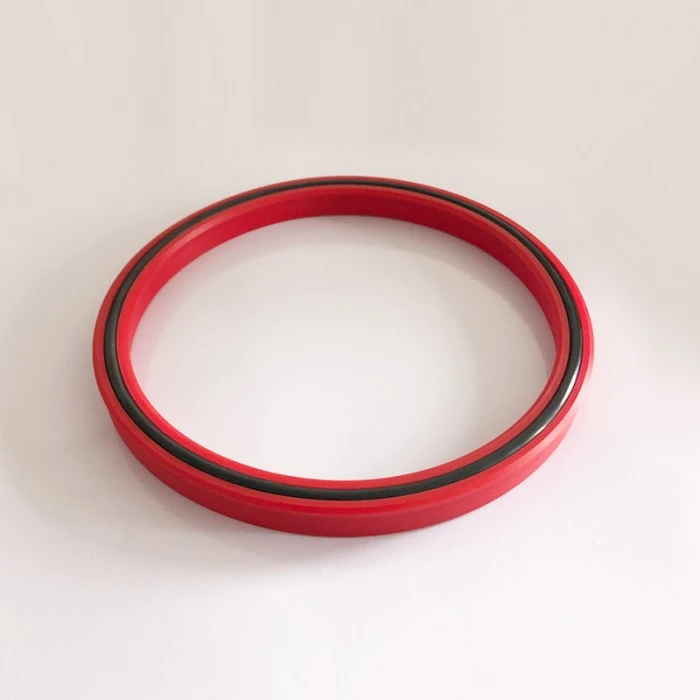

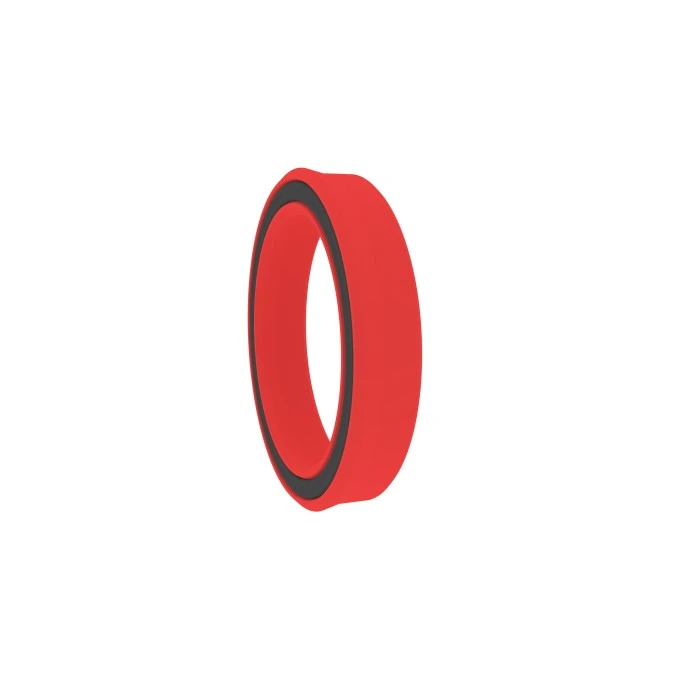

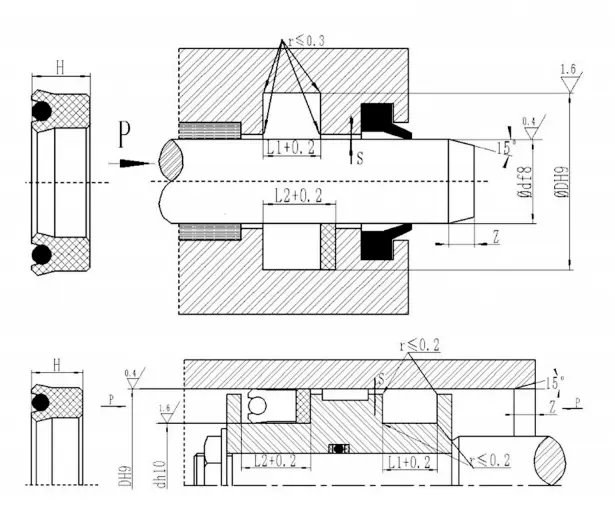

VAD sandariklis yra simetriškas skylės ir veleno sandariklis. Tai yra tolesnio lūpų antspaudo vystymosi rezultatas. Žvaigždžių žiedas vaidina radialinės jėgos vaidmenį ir kompensuoja sandarinimo lūpos susidėvėjimą. Sistemos slėgis perduodamas ant sandarinimo lūpos per suspaustą ir deformuotą žvaigždės žiedą, todėl aukštas ir žemo slėgio sandarinimo efektyvumas yra puikus. Jis daugiausia naudojamas kolonoms, stūmoklinių strypų sandarinimui, kalimo mašinoms ir hidraulinei įrangai vaikščiojimo įrangai. Medžiaga yra: poliuretano medžiaga (PU) + nitrilo guma (NBR), savybės:

1. Nejautrus vibracijos apkrovai ir slėgio smailei

2. Geras gebėjimas anti-ekstroliuojant

3. Geresnis sandarinimas be apkrovos ir žemos temperatūros

4. Tinka atšiaurioms darbo sąlygoms

5. Ilgas gyvenimas.

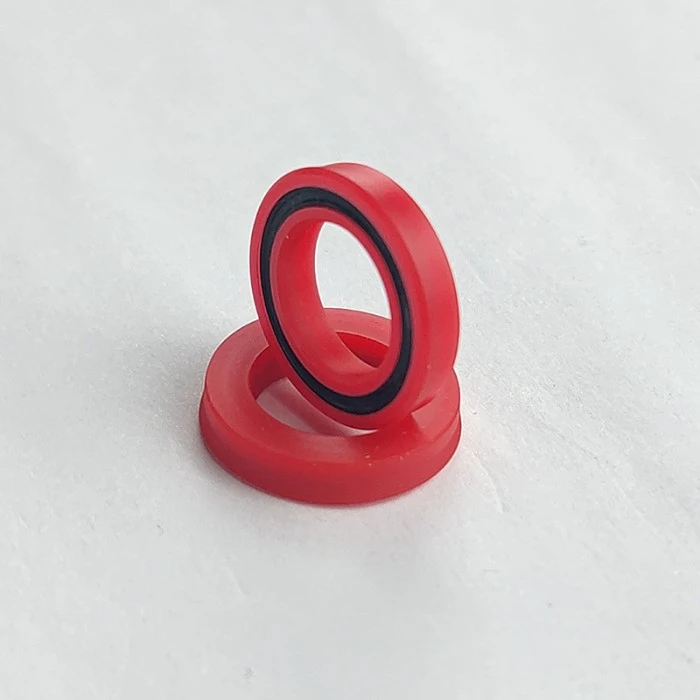

„Ki-A“ tipo antspaudas yra simetriškas skylės ir veleno sandariklis, daugiausia naudojamas inžinerinėse mašinose, pramoninės transporto priemonės, savivarčiai, žemės ūkio mašinos, kranai, įpurškimo formavimo mašinos, teleskopiniai cilindrai, vairo hidrauliniai balionai ir kt.

1. Puikus dinaminis ir statinis sandarinimo našumas

2. Kompaktiška struktūra, griovelio žemė leidžia didesnį paviršiaus šiurkštumą

3. Riboto radialinio matmens erdvės dizainas

Produkto funkcijos ir programos:

Medžiagos pasirinkimas:

Standartinė medžiaga: Poliuretano medžiaga PU Kitos pasirenkamos medžiagos: Nitrilo gumos R01, „FluoroRubber R02“ (prašome pasitarti su mūsų įmone)

UHS

Standartinė medžiaga: nitrilo guma R01 Kitos pasirenkamos medžiagos: poliuretano medžiaga PU, Fluororubber R02

Poliuretano medžiaga PU + nitrilo guma R01

Užsakymo pavyzdys:

Užsakymo pavyzdys: skylių velenas Universalus sandariklis UN50 × 65 × 10PU (DXDXH) + Medžiagos kodas

Užsakymo pavyzdys: „Hole Shaft“ universalus sandariklis UHS50 × 60x6 R01 (DXD × H) + Medžiagos kodas

Rcbky

Užsakymo pavyzdys: BA50 × 60 × 10 (D × D × H)

Kas

To-a

Specifikacijos ir matmenys:

UHS

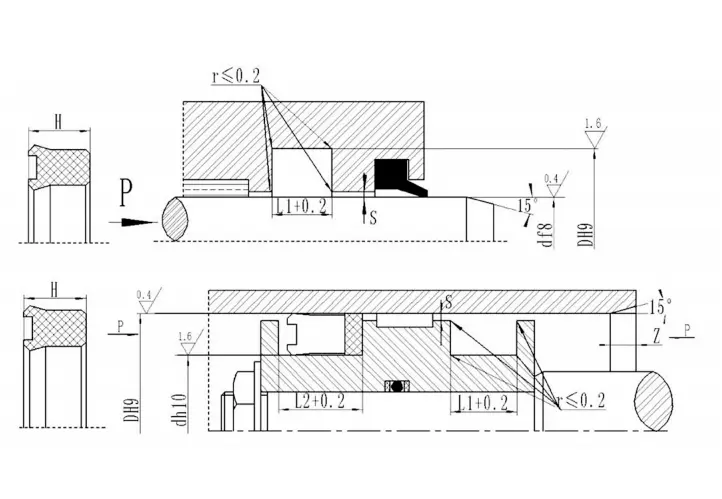

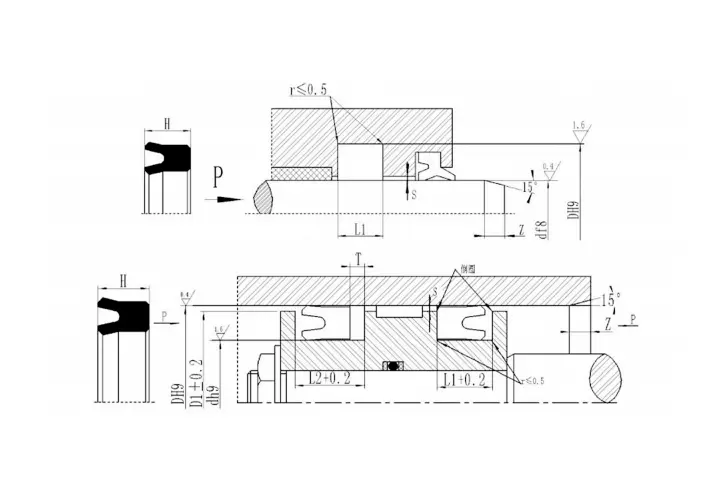

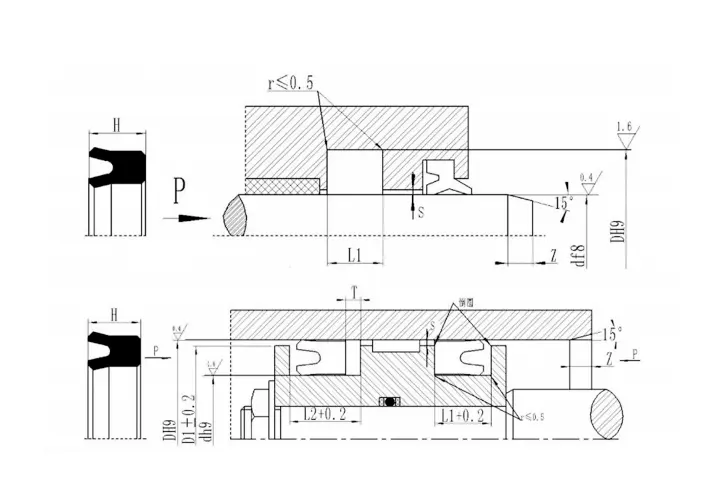

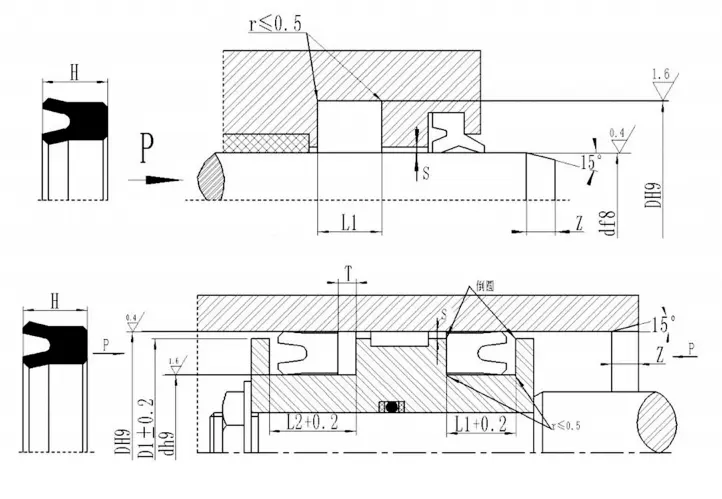

Specifikacijos ir griovelių matmenys
Produkto numeris	d	D	H	L1	L2	T	Produkto numeris	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-12.520,55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531,55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835,55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Standartinio dydžio lentelės užsakymo pavyzdys: RCBKY 800 × 770 × 18 (D × D × H)
Produkto numeris	D	d	H	Nuo	L1	L2	Zmin
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
Rcbky26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
RCBKY30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
Rcbky32530016	325	300	16	322	18	21.5	10
Rcbky34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Standartinio dydžio lentelė
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

Kas

Standartinio dydžio lentelės užsakymo pavyzdys: VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
PASTABA: Ši lentelė neriboja sandariklių ir gali būti tiekiami bet kokio dydžio.

To-a

Specifikacijos užsakymo pavyzdys: KI-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
